Чем можно заварить алюминиевую крышку

Алюминиевые крышки часто используются в пищевой, химической и автомобильной промышленности благодаря легкости, коррозионной стойкости и теплопроводности. Однако их сварка требует точного соблюдения технологии – ошибки приводят к пористости шва, трещинам или ослаблению конструкции. Температура плавления алюминия (660°C) ниже, чем у стали, но высокая теплопроводность (в 4 раза выше, чем у стали) усложняет локальный нагрев. Без правильной подготовки металл быстро окисляется, образуя тугоплавкую пленку Al₂O₃ (температура плавления 2050°C), которая препятствует сплавлению кромок.

Для сварки алюминиевых крышек подходят три основных метода: TIG (аргонодуговая сварка), MIG (полуавтоматическая сварка) и газовая сварка. TIG – оптимальный выбор для тонкостенных деталей (толщиной до 3 мм), так как позволяет контролировать тепловложение и минимизировать деформацию. MIG эффективнее для толстых крышек (от 4 мм), но требует использования импульсного режима, чтобы избежать прожогов. Газовая сварка применяется реже из-за низкой производительности и риска перегрева, однако незаменима в полевых условиях при отсутствии электропитания.

Перед сваркой поверхность крышки необходимо очистить от оксидной пленки и загрязнений. Химическая очистка включает травление в 5–10% растворе NaOH (1–2 минуты) с последующей промывкой в 30% HNO₃ и воде. Механическая зачистка выполняется щеткой из нержавеющей стали или шлифовальным кругом с зернистостью 80–120. Присадочный материал выбирают в зависимости от марки алюминия: для сплавов серии 1xxx и 3xxx – проволока ER1100, для 5xxx – ER5356, для 6xxx – ER4043. Защитный газ – аргон чистотой не менее 99,99% или смесь аргона с гелием (75/25%) для улучшения проплавления.

Режимы сварки зависят от толщины крышки. Для TIG при толщине 1,5 мм рекомендуется ток 60–90 А, диаметр вольфрамового электрода 1,6–2,4 мм, расход аргона 8–12 л/мин. При MIG для толщины 3 мм – ток 120–150 А, напряжение 18–22 В, скорость подачи проволоки 5–7 м/мин. Во избежание деформаций крышку предварительно нагревают до 150–200°C (для сплавов 5xxx и 6xxx) или фиксируют в кондукторе. После сварки шов зачищают и проверяют на герметичность с помощью гелиевого течеискателя или мыльного раствора под давлением.

Как безопасно заварить алюминиевую крышку: способы

Алюминий плавится при температуре около 660°C, что требует точного контроля нагрева. Для сварки используйте аргонодуговую сварку (TIG) с вольфрамовым электродом и присадочной проволокой из алюминиевого сплава, например, ER4043 или ER5356. Эти сплавы минимизируют риск образования трещин и обеспечивают прочное соединение.

Перед началом работы очистите поверхность крышки от оксидной пленки. Используйте щетку из нержавеющей стали или химический растворитель, например, ацетон. Оксид алюминия плавится при 2050°C, что втрое выше температуры плавления самого металла – без удаления пленки качественная сварка невозможна.

Настройте сварочный аппарат на переменный ток (AC) с частотой 100–200 Гц. Это разрушает оксидную пленку в процессе сварки и обеспечивает стабильную дугу. Сила тока зависит от толщины крышки: для 1–2 мм достаточно 80–120 А, для 3–4 мм – 150–200 А. Превышение параметров приведет к прожогам.

Используйте защитный газ – аргон чистотой не менее 99,99%. Расход газа должен составлять 8–12 л/мин. Недостаточный поток вызовет окисление шва, избыточный – турбулентность и нестабильность дуги. Подавайте газ за 5–10 секунд до начала сварки и прекращайте через 5 секунд после окончания.

При сварке поддерживайте угол наклона горелки 10–15° к поверхности. Держите дугу короткой – 2–3 мм. Длинная дуга увеличивает зону термического влияния и снижает прочность соединения. Присадочную проволоку подавайте под углом 15–20° к поверхности, избегая касания вольфрамового электрода.

После сварки дайте детали остыть естественным путем. Закалка в воде или принудительное охлаждение вызовут внутренние напряжения и деформацию. Очистите шов от шлака металлической щеткой и проверьте на наличие пор, трещин или непроваров. При необходимости выполните повторный проход с меньшей силой тока.

Для тонких крышек (менее 1 мм) используйте импульсный режим сварки. Установите базовый ток 30–50 А и пиковый – 100–150 А с частотой импульсов 1–3 Гц. Это снижает тепловложение и предотвращает прожоги. Альтернативой может служить контактная точечная сварка, но она требует специального оборудования и не подходит для герметичных соединений.

Какие инструменты и материалы понадобятся для сварки алюминия

Дополнительно нужны: щетка из нержавеющей стали для зачистки кромок, ацетон или спирт для обезжиривания, термостойкие перчатки из кожи или кевлара, сварочная маска с автоматическим затемнением (DIN 9–13), зажимы для фиксации деталей и угольный блок для отвода тепла. При работе с тонким металлом (менее 2 мм) используйте медные подкладки, чтобы предотвратить прожоги.

Как подготовить алюминиевую крышку перед сваркой

• Проверьте толщину крышки: минимальная допустимая – 1,5 мм для TIG-сварки, 2 мм для MIG. При меньших значениях металл прогорит.
• Снимите фаску под углом 30–45° на кромках толщиной свыше 3 мм – это улучшит проплавление и снизит риск непровара.
• Прогрейте деталь до 150–200°C газовой горелкой или инфракрасным нагревателем. Контролируйте температуру термокарандашом или пирометром – перегрев выше 250°C ведет к деформации и потере прочности.
• Используйте присадочный пруток из сплава, близкого к основному металлу (например, ER4043 для Al-Si или ER5356 для Al-Mg). Диаметр прутка выбирайте равным толщине крышки ±0,5 мм.

Какой тип сварки выбрать для работы с алюминием

Для сварки алюминиевых крышек оптимальны три метода: TIG (аргонодуговая), MIG (полуавтоматическая) и лазерная сварка. TIG (вольфрамовый электрод в среде аргона) обеспечивает точность и чистоту шва, критичную для тонкостенных деталей – толщиной от 0,5 до 6 мм. Используйте переменный ток (AC) с частотой 100–200 Гц и вольфрамовые электроды с добавками лантана или церия (WL-20, WC-20) для стабильной дуги. Расход аргона – 8–12 л/мин, присадка – проволока ER4043 (для сплавов Al-Si) или ER5356 (Al-Mg). Метод требует высокой квалификации, но дает минимальные деформации и отсутствие шлака.

MIG-сварка подходит для серийного производства крышек из алюминия толщиной 1,5–10 мм. Применяйте импульсный режим (Pulsed MIG) с источниками типа Fronius TPS 400i или Lincoln Power Wave, чтобы снизить тепловложение и избежать прожогов. Проволока – ER4043 или ER5183 (для высокопрочных сплавов), диаметр 0,8–1,2 мм. Защитный газ – аргон с добавкой гелия (25–50%) для увеличения проплавления. Скорость подачи проволоки – 6–12 м/мин, напряжение – 18–24 В. Метод быстрее TIG, но требует тщательной настройки параметров и предварительной очистки поверхности от оксидной пленки (щетка из нержавеющей стали, травление NaOH).

Лазерная сварка (CO₂ или волоконный лазер) эффективна для микросоединений и автоматизированных линий. Мощность – 1–4 кВт, скорость – 2–8 м/мин, фокусное пятно – 0,2–0,6 мм. Преимущества: минимальная зона термического влияния, отсутствие присадочного материала для толщин до 3 мм, высокая скорость. Недостатки – высокая стоимость оборудования и необходимость точной подгонки кромок (зазор ≤ 0,1 мм). Для сплавов Al-Mg-Si (6xxx) используйте лазер с длиной волны 1064 нм, для Al-Cu (2xxx) – 1030 нм. Обязательна защита гелием или аргоном (расход 15–20 л/мин) для предотвращения окисления.

Как настроить сварочный аппарат для алюминиевых деталей

Алюминий требует специфических настроек сварочного оборудования из-за низкой температуры плавления (660°C), высокой теплопроводности и образования оксидной пленки (Al₂O₃) с температурой плавления 2050°C. Неправильные параметры приводят к прожогам, пористости шва или недостаточному проплавлению.

Для сварки алюминия используйте аппараты с переменным током (AC) или импульсным режимом. Постоянный ток (DC) подходит только для специализированных задач, например, при работе с присадочной проволокой ER4043 или ER5356. Выбор режима зависит от толщины материала:

• До 3 мм – AC с частотой 100–150 Гц;
• 3–6 мм – AC 150–200 Гц или импульсный режим;
• Свыше 6 мм – импульсный режим с регулировкой баланса.

Настройте баланс переменного тока (AC Balance) в диапазоне 60–80% на очистку (EN – Electrode Negative). Это разрушает оксидную пленку за счет катодного распыления. При сварке тонких листов (менее 2 мм) снижайте баланс до 50–60%, чтобы избежать чрезмерного тепловложения.

Сила тока подбирается из расчета 30–40 А на 1 мм толщины алюминия. Для точной настройки используйте таблицу:

Вольфрамовый электрод выбирайте с добавками лантана (WL) или церия (WC) – они стабильнее чистого вольфрама (WP) при высоких токах. Заточите электрод под углом 20–30° для тонких деталей и 60–90° для толстых. Длина выступа электрода из сопла – 2–4 мм, при сварке в труднодоступных местах допускается 5 мм.

Расход защитного газа (аргон 99,99%) зависит от диаметра сопла и скорости сварки. Стандартные значения:

• Сопло 6–8 мм – 8–12 л/мин;
• Сопло 10–12 мм – 12–18 л/мин;
• При ветре или сквозняках увеличивайте расход на 20–30%.

Используйте газовые линзы для равномерного обдува зоны сварки – это снижает риск пористости шва на 40%.

Предварительный подогрев алюминия обязателен для деталей толщиной более 8 мм. Температура нагрева – 150–200°C. Контролируйте ее термокарандашами или пирометром. Для тонких деталей (до 3 мм) достаточно прогрева горелкой в течение 5–10 секунд перед началом сварки.

Скорость сварки влияет на качество шва. Оптимальный диапазон – 20–40 см/мин. При меньшей скорости возрастает риск прожогов, при большей – неполного проплавления. Для импульсного режима настройте частоту импульсов 1–3 Гц и длительность 0,3–0,5 с, чтобы контролировать тепловложение.

После сварки очистите шов от шлака и оксидов металлической щеткой из нержавеющей стали. Проверьте качество соединения визуально и с помощью капиллярного контроля (проникающими жидкостями). При обнаружении трещин или пор отшлифуйте дефектный участок и выполните повторную сварку с корректировкой параметров.

Пошаговая техника сварки алюминиевой крышки без деформации

Алюминий плавится при 660°C, но его высокая теплопроводность (в 4 раза выше стали) требует точного контроля температуры. Используйте аргонодуговую сварку (TIG) с вольфрамовым электродом диаметром 2,4 мм для тонких крышек (толщиной до 3 мм) и 3,2 мм для более толстых. Расход аргона установите на уровне 12–15 л/мин, чтобы исключить окисление шва. Перед началом работы очистите поверхность от оксидной пленки механически (щеткой из нержавеющей стали) и химически (ацетоном или спиртом).

Фиксация крышки – ключевой этап. Используйте медные или стальные прижимные пластины с шагом 50–70 мм, чтобы равномерно распределить нагрузку. Для крышек диаметром более 300 мм применяйте радиальные зажимы, предотвращающие коробление. Температуру предварительного подогрева выбирайте в зависимости от сплава: для АМг3 – 150–200°C, для АД31 – 100–150°C. Измеряйте температуру пирометром или термопарой, избегая перегрева свыше 250°C.

Настройте сварочный аппарат на импульсный режим с частотой 1–3 Гц. Это снижает тепловложение и минимизирует зону термического влияния. Параметры для крышки толщиной 2 мм: ток 80–100 А, скорость подачи присадочной проволоки (АМг5, диаметр 1,6 мм) – 3–4 мм/с. Для толщины 4 мм увеличьте ток до 140–160 А, а скорость подачи – до 5–6 мм/с. Таблица рекомендуемых режимов:

Начинайте сварку с центра крышки, двигаясь к краям по спирали или зигзагом. Это позволяет равномерно распределить тепло и избежать локального перегрева. Длина шва за один проход не должна превышать 100 мм для тонких крышек и 150 мм для толстых. После каждого прохода дайте металлу остыть до 50–60°C, контролируя температуру контактным термометром. При сварке по периметру делайте перерывы на 30–40 секунд между участками.

Для снижения остаточных напряжений применяйте метод «обратного шага»: сваривайте короткие участки (50–70 мм) в последовательности, противоположной направлению основного шва. Например, при сварке по часовой стрелке первый участок – с 12 до 3 часов, второй – с 9 до 12 часов и т.д. Это компенсирует усадку металла. После завершения сварки проведите термообработку при 300–350°C в течение 1–2 часов для сплавов АМг и 200–250°C для АД31, затем охладите на воздухе.

Обработка шва включает механическую зачистку и контроль качества. Удалите оксидную пленку с поверхности шва щеткой из нержавеющей стали, затем отшлифуйте абразивным кругом с зернистостью 80–120. Проверьте герметичность шва методом капиллярного контроля (проникающей жидкостью) или ультразвуком. Для крышек, работающих под давлением, проведите гидроиспытания при нагрузке, превышающей рабочую на 25–30%. Дефекты устраняйте повторной сваркой с предварительным удалением бракованного участка фрезой.

Хранение и транспортировка сваренной крышки требуют защиты от механических повреждений. Используйте деревянные или пластиковые поддоны с мягкими прокладками (резина, войлок). Избегайте контакта с влагой и агрессивными средами в течение 48 часов после сварки – это время необходимо для стабилизации структуры металла. При монтаже крышки на емкость применяйте силиконовые или фторопластовые прокладки, чтобы исключить электрохимическую коррозию в местах контакта с другими металлами.

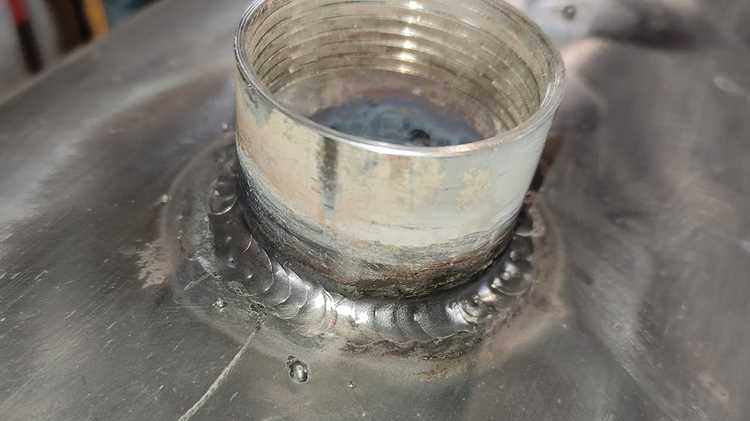

Какие меры предосторожности соблюдать при сварке алюминия

Алюминий плавится при температуре около 660°C, но его высокая теплопроводность (в 4 раза выше стали) требует точного контроля мощности источника тепла. Используйте сварочные аппараты с регулировкой тока в диапазоне 80–300 А для тонких листов (до 3 мм) и 200–400 А для толщин свыше 6 мм. Перед началом работы проверьте калибровку оборудования: отклонение тока более чем на 5% приводит к прожогам или непроварам.

Оксидная пленка на поверхности алюминия плавится при 2050°C, что втрое выше температуры плавления основного металла. Удалите ее механически (щеткой из нержавеющей стали) или химически (раствором 5% фосфорной кислоты) не позднее чем за 4 часа до сварки. Остатки оксидов вызывают пористость шва и снижают прочность соединения на 30–40%.

• Используйте защитные газы с чистотой не менее 99,99%: аргон для толщин до 12 мм, гелий или смеси Ar/He (75/25) для толщин свыше 12 мм. Расход газа должен составлять 15–25 л/мин для аргона и 25–40 л/мин для гелия. Недостаточный поток приводит к окислению шва, избыточный – к турбулентности и захвату воздуха.
• Поддерживайте расстояние между соплом горелки и деталью в пределах 8–12 мм. Увеличение дистанции на 5 мм снижает эффективность защиты на 20%.
• При сварке в среде инертных газов используйте сопла диаметром 10–16 мм для аргона и 12–20 мм для гелия. Засорение сопла частицами металла уменьшает защиту на 15%.

Алюминий склонен к образованию горячих трещин из-за широкого температурного интервала кристаллизации (577–660°C). Для предотвращения дефектов применяйте присадочные материалы с содержанием кремния (серии 4xxx) или магния (серии 5xxx). Например, проволока ER4043 (5% Si) снижает риск трещин на 60% при сварке сплавов 6xxx. Скорость подачи присадки должна быть на 10–15% выше, чем при сварке стали.

Летучие пары алюминия и его оксидов вызывают раздражение дыхательных путей и металлическую лихорадку. Используйте респираторы с фильтрами класса P3 или системы местной вытяжной вентиляции с производительностью не менее 1500 м³/ч. Концентрация аэрозолей в зоне дыхания сварщика не должна превышать 5 мг/м³. При работе в замкнутых пространствах применяйте шланговые противогазы с принудительной подачей воздуха.

1. Перед сваркой прогрейте детали до 100–150°C для удаления влаги и снижения термических напряжений. Используйте индукционные нагреватели или пропановые горелки с контролем температуры пирометром. Перегрев свыше 200°C приводит к разупрочнению сплавов серии 7xxx.
2. После сварки проведите термообработку для снятия остаточных напряжений: нагрев до 340–350°C с выдержкой 1 час на каждые 25 мм толщины и охлаждение на воздухе. Для сплавов 2xxx и 7xxx избегайте резкого охлаждения – это вызывает коробление.
3. Очистите шов от шлака и брызг немедленно после сварки. Используйте щетки из нержавеющей стали или раствор 10% азотной кислоты. Остатки флюса вызывают коррозию в течение 24–48 часов.
