Как снять обшивку двери форд мондео 4

Дверная обшивка Форд Мондео 4 (2007–2014 гг.) крепится на 8–12 пластиковых фиксаторах, двух винтах под заглушками и одном саморезе в нише ручки. Перед началом работ отключите аккумулятор – некоторые модели оснащены электроприводом стеклоподъемников, и случайное замыкание проводки может вывести из строя блок управления. Подготовьте инструменты: пластиковые монтажные лопатки (2–3 шт.), отвертку Torx T20, плоскую отвертку с тонким жалом и магнит для извлечения мелких деталей.

Первый этап – демонтаж декоративных элементов. Снимите заглушку в нижней части подлокотника (поддевается плоской отверткой) и выкрутите винт Torx T20. Аналогичную заглушку и винт найдете в нише дверной ручки. На моделях с электроприводом зеркал отсоедините разъем питания, нажав на фиксатор пальцем. Если обшивка не поддается после удаления крепежа, проверьте наличие дополнительных фиксаторов в районе динамика – они часто ломаются при неаккуратном демонтаже.

Второй шаг – отсоединение тяг и проводов. После снятия обшивки отключите разъем стеклоподъемника (находится в верхней части двери) и тягу замка (крепится пластиковым зажимом). На моделях с подогревом зеркал или датчиком дождя потребуется отсоединить дополнительные провода. Запомните расположение фиксаторов – при сборке их нужно установить в те же пазы, иначе обшивка будет провисать или скрипеть.

Разборка без повреждений возможна только при последовательном подходе. Не тяните обшивку резко – пластиковые клипсы ломаются при усилии более 5 кг. Если фиксатор сломался, замените его на новый (артикул Ford 1327355) – оригинальные детали выдерживают до 10 циклов установки. Для повторной сборки смажьте резиновые уплотнители силиконовой смазкой, чтобы избежать скрипов.

Какие инструменты понадобятся для снятия обшивки двери

Для демонтажа обшивки двери Форд Мондео 4 потребуются: пластиковые монтажные лопатки (2–3 шт., толщиной 3–5 мм) для аккуратного отделения клипс без повреждения пластика, отвёртка TORX T20 (или T25 в зависимости от года выпуска) для снятия винтов крепления ручки и динамика, плоская отвёртка с шириной жала 5–7 мм для поддевания заглушек и фиксаторов. Дополнительно пригодится магнитный держатель для винтов (диаметр 6–8 мм) – предотвратит их падение в дверную полость. Если обшивка закреплена на клеевых точках, используйте строительный фен с регулировкой температуры до 60°C для размягчения клея.

Избегайте металлических инструментов с острыми краями – они царапают лакокрасочное покрытие и деформируют пластиковые защёлки. Для работы с электропроводкой (например, при отсоединении кнопок стеклоподъёмника) подготовьте мультиметр с тонкими щупами (0,5 мм) и изоленту ПВХ шириной 15 мм. В случае закисших креплений используйте проникающую смазку WD-40 или аналог с дозатором-трубкой для точечного нанесения.

Как правильно отсоединить электрические разъемы и проводку

Перед началом отсоединения разъемов отключите клемму аккумулятора, чтобы избежать короткого замыкания. На Форд Мондео 4 большинство разъемов фиксируются пластиковыми защелками или металлическими скобами. Для освобождения защелки надавите на фиксатор пальцем или отверткой с плоским жалом, одновременно потянув разъем на себя. Не прилагайте чрезмерных усилий – если разъем не поддается, проверьте наличие дополнительных фиксаторов или скрытых креплений.

В таблице ниже приведены типичные разъемы дверной обшивки и способы их отсоединения:

После отсоединения разъемов закрепите проводку изолентой или пластиковыми стяжками, чтобы она не мешала при снятии обшивки. Проверьте состояние контактов – окисление или повреждения могут вызвать неисправности. При обратной сборке убедитесь, что разъемы защелкнулись до характерного щелчка, иначе система может работать некорректно.

Где находятся скрытые крепления обшивки и как их открутить

В дверной обшивке Форд Мондео 4 основные скрытые крепления расположены в труднодоступных зонах, требующих последовательного демонтажа элементов. Первое – под заглушкой ручки открывания двери: снимите пластиковую накладку, поддев её плоской отвёрткой с тонким жалом, затем открутите винт Torx T20. Второе крепление прячется за блоком управления стеклоподъёмниками: отсоедините разъём, сдвиньте блок вверх и выкрутите два винта Torx T15.

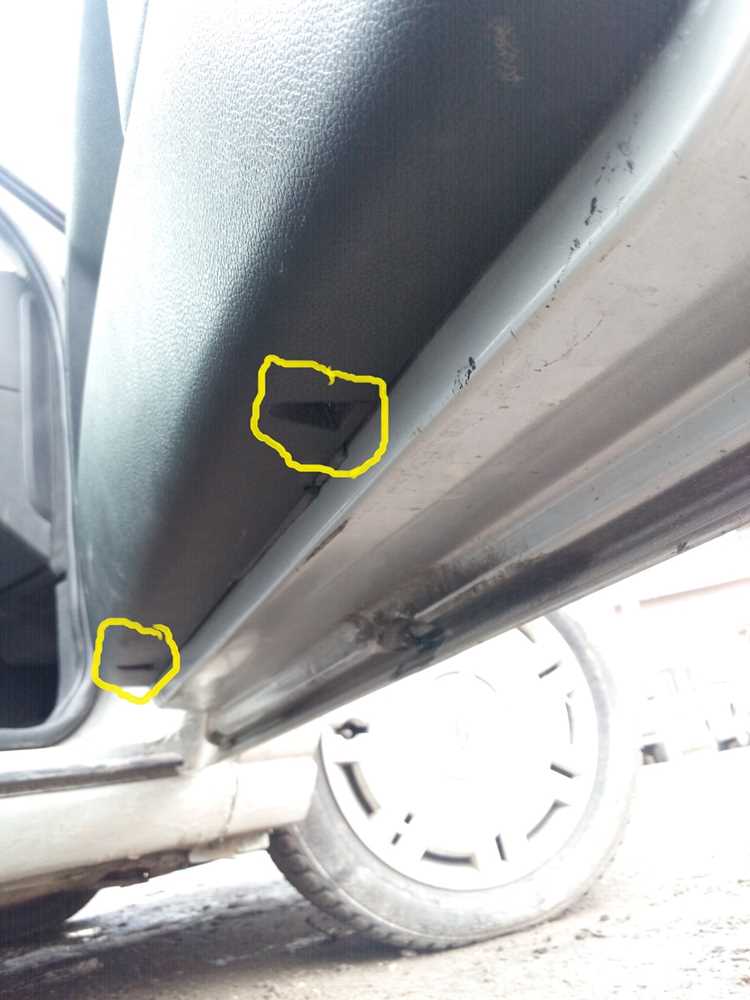

В нижней части обшивки скрыты пластиковые пистоны, фиксирующие её к металлическому каркасу двери. Они расположены по периметру с шагом 10–15 см. Для извлечения используйте специальный съёмник или плоскую отвёртку, вставляя её под кромку пистона и аккуратно поддевая. Избегайте резких движений – пистоны хрупкие и легко ломаются.

• За динамиком: открутите три винта Torx T20, снимите динамик, за ним найдёте ещё один винт.
• В нише для мелочей (если есть): под резиновым ковриком или пластиковой заглушкой скрыт винт Torx T15.
• В районе наружного зеркала: после снятия декоративной накладки откроется доступ к двум винтам Torx T20.

Для откручивания винтов используйте набор бит Torx с магнитным держателем – это предотвратит падение крепежа в дверную полость. Если винт не поддаётся, нанесите на резьбу проникающую смазку (например, WD-40) и выждите 5–10 минут. При сборке затягивайте крепления с усилием 2–3 Н·м, чтобы избежать деформации пластика.

Как аккуратно поддеть и снять пластиковые клипсы без повреждений

На Форд Мондео 4 используются клипсы двух типов: стандартные с центральным штифтом и цельные защёлки. Для первых потребуется тонкая плоская отвёртка (2–3 мм) или специальный пластиковый клин. Вставьте инструмент под кромку клипсы, аккуратно отжимая её от панели на 2–3 мм, затем потяните штифт вверх пассатижами с узкими губками. Если штифт не поддаётся, прогрейте клипсу феном 10–15 секунд – пластик станет эластичнее. Цельные защёлки снимайте, поддевая их по периметру круговыми движениями, избегая рывков.

Расположение клипс на обшивке неравномерное: по периметру – с шагом 10–12 см, в углах – чаще (5–7 см). Начинайте с нижнего края, где крепления слабее, и двигайтесь к верхним. Используйте магнитную отвёртку или намагниченный пинцет для удержания снятых штифтов – они легко теряются. Если клипса сломалась, замените её аналогом с артикулом Ford 1315555 (стандартная) или 1473917 (усиленная для дверных карт).

Перед установкой очистите посадочные места от грязи и смажьте клипсы силиконовой смазкой – это снизит усилие при последующем демонтаже. При обратной сборке вставляйте клипсы под углом 45°, затем надавливайте до щелчка. Проверьте фиксацию, потянув обшивку на себя с усилием 3–5 кг – она не должна смещаться.

В какой последовательности демонтировать элементы дверной панели

Начинайте с отсоединения минусовой клеммы аккумулятора, если планируете работать с электропроводкой. Это исключит риск короткого замыкания при случайном касании контактов.

Первым снимайте декоративную заглушку подлокотника – она крепится на пластиковых защёлках. Подденьте её плоской отвёрткой с торца, избегая сильного нажима, чтобы не сломать фиксаторы. На моделях с 2007 по 2010 год заглушка может иметь дополнительный винт под шестигранник на 3 мм.

Открутите винты крепления ручки открывания двери. Обычно их два: один скрыт под снятой заглушкой, второй – в нише под ручкой. Используйте торцевую головку на 7 мм или крестовую отвёртку PH2 в зависимости от года выпуска.

Снимите блок управления стеклоподъёмниками и зеркалами. Для этого отожмите фиксаторы разъёма с обратной стороны панели, потянув за пластиковый язычок вниз. На Форд Мондео 4 с 2011 года блок может быть закреплён на двух винтах Torx T20 – проверьте их наличие перед приложением усилий.

Аккуратно подденьте нижний край дверной панели по периметру пластиковой лопаткой или отвёрткой, обёрнутой изолентой. Начинайте с угла возле наружной ручки, где защёлки слабее. Панели на дверях водителя и пассажира отличаются: на водительской стороне часто установлен дополнительный динамик, требующий предварительного отсоединения проводов.

Отсоедините трос замка, если снимаете панель полностью. Он крепится к механизму замка металлическим зажимом – сожмите его плоскогубцами и снимите с крючка. На моделях с электроприводом замка вместо троса будет разъём проводки, который нужно отсоединить, нажав на фиксатор.

Проверьте наличие скрытых винтов в нише динамика или под резиновым уплотнителем стекла. На некоторых версиях Мондео 4 там установлен винт Torx T15, удерживающий верхнюю часть панели. Пропустив его, вы рискуете сломать пластиковые защёлки при попытке снятия.

При обратной сборке сначала подключите все разъёмы, затем защёлкните панель по периметру, начиная с верхнего края. Убедитесь, что все фиксаторы вошли в пазы – характерный щелчок подтвердит правильность установки. Затягивайте винты с усилием не более 2 Н·м, чтобы не сорвать резьбу в пластике.

Как избежать повреждения уплотнителей и внутренних механизмов

Уплотнители дверей Форд Мондео 4 изготовлены из EPDM-резины с металлическим каркасом – материал устойчив к перепадам температур, но чувствителен к механическим воздействиям. Перед началом работ отсоедините клемму аккумулятора: это исключит случайное срабатывание стеклоподъёмников или центрального замка, которые могут защемить пальцы или инструмент. Используйте пластиковые клинья толщиной не более 5 мм для отделения обшивки – металлические лопатки оставляют микротрещины на уплотнителях, что приводит к сквознякам и шуму.

Внутренние механизмы двери (стеклоподъёмники, замки, тяги) закреплены на стальном каркасе с помощью пластиковых защёлок и винтов Torx T20/T25. При демонтаже обшивки фиксируйте все крепёжные элементы в магнитном лотке: потерянный винт может попасть в направляющие стекла, вызвав его заклинивание. Особое внимание уделите тросу стеклоподъёмника – он проходит через пластиковые ролики диаметром 12 мм, которые легко ломаются при резком натяжении.

• Не тяните обшивку на себя с усилием более 15 кг – пластиковые пистоны (тип «ёлочка») рассчитаны на нагрузку до 20 Н·м. При сопротивлении проверьте наличие скрытых винтов под декоративными заглушками (обычно 2–3 шт. на дверь).
• Избегайте контакта инструмента с проводкой: жгуты питания стеклоподъёмников и зеркал имеют сечение 0,75 мм² и повреждаются даже при лёгком нажатии. Используйте мультиметр для проверки целостности цепей после сборки.
• При работе с уплотнителями двери не применяйте силиконовые смазки – они вызывают набухание резины. Вместо этого используйте графитовую пудру или специальные составы на основе политетрафторэтилена (PTFE).

Стекло двери удерживается в направляющих двумя пластиковыми клипсами. Перед снятием обшивки опустите стекло на 10–15 см, чтобы клипсы вышли из зацепления с металлическим каркасом. Если стекло застряло, не пытайтесь его сдвинуть силой – проверьте состояние троса (диаметр 2,5 мм) и роликов на наличие износа. При сборке нанесите на направляющие стекла смазку на основе дисульфида молибдена (MoS₂) для снижения трения.

После установки обшивки проверьте герметичность двери: приложите лист бумаги формата А4 к уплотнителю и закройте дверь. Если бумага вытягивается с усилием менее 2 кг, замените уплотнитель – его ресурс составляет 8–10 лет, после чего резина теряет эластичность. Для проверки работы механизмов поднимите и опустите стекло 3–4 раза, убедившись в отсутствии посторонних шумов и заеданий.

Что делать, если обшивка не снимается после откручивания крепежа

Первым делом проверьте наличие скрытых пистонов или пластиковых защёлок, которые часто остаются незамеченными. На Форд Мондео 4 обшивка двери фиксируется 6–8 пистонами по периметру, особенно в нижней части и возле ручки. Используйте фонарик и зеркало на гибкой ножке, чтобы осмотреть труднодоступные участки. Если пистон сломан, замените его на новый – артикул оригинальной детали для Мондео 4: 1473965 или аналог от Febi (27396).

Попробуйте аккуратно поддеть обшивку пластиковой лопаткой для демонтажа, начиная с нижнего угла двери. Вставляйте инструмент на глубину не более 5 мм, чтобы не повредить клипсы или проводку. Если сопротивление ощущается в районе динамика, отсоедините его разъём – на Мондео 4 он крепится на двух винтах Torx T20 и может блокировать снятие панели.

Проверьте, не приклеена ли обшивка двухсторонним скотчем или герметиком. На стыке обшивки с металлом двери иногда наносят клеевой состав, особенно в моделях после 2010 года. Прогрейте проблемный участок строительным феном (температура 60–80°C) в течение 30–40 секунд – это размягчит клей. После нагрева подденьте обшивку, но не тяните резко, чтобы не порвать материал.

Если обшивка застряла в районе дверной ручки, снимите накладку ручки открывания двери. Для этого отщёлкните её пальцами, потянув на себя, затем открутите два винта под ней (обычно Torx T15). Часто именно эта накладка упирается в металл двери и мешает демонтажу. После снятия проверьте, не деформирована ли пластиковая направляющая ручки – при необходимости выровняйте её плоскогубцами.

Обратите внимание на электропроводку: иногда разъёмы стеклоподъёмников или зеркал не дают обшивке отойти. На Мондео 4 блок управления стеклоподъёмником крепится к обшивке на трёх защёлках – отсоедините его, нажав на фиксаторы. Если проводка натянута, отключите аккумулятор перед дальнейшими манипуляциями, чтобы избежать короткого замыкания.

В редких случаях обшивка может быть зафиксирована металлическими скобами, оставшимися после предыдущего ремонта. Осмотрите внутреннюю сторону панели на наличие таких элементов – они часто привариваются точечной сваркой к каркасу двери. Удалите их кусачками или болгаркой с отрезным диском, но действуйте осторожно, чтобы не повредить лакокрасочное покрытие.

Если все методы не сработали, демонтируйте дверной модуль целиком. Для этого снимите внутреннюю металлическую панель, открутив 8–10 болтов (обычно Torx T30 или головка на 10 мм). Это даст доступ к обратной стороне обшивки и позволит выявить причину блокировки. После снятия модуля осмотрите уплотнительные резинки – иногда они прилипают к обшивке и требуют замены.

Как собрать дверную обшивку обратно без люфтов и скрипов

Установите обшивку под углом 30° к плоскости двери, начиная с верхнего края. Прижмите сначала центральную часть, затем – по периметру, контролируя равномерное вхождение всех защелок. Для проверки плотности прилегания используйте динамометрический ключ с моментом 3–4 Н·м – избыточное усилие деформирует пластик. Если после установки остаются зазоры, снимите обшивку и подогните металлические кронштейны двери плоскогубцами с узкими губками.

Закрепите электропроводку и тяги замка до фиксации обшивки. Провода уложите в штатные каналы, избегая перегибов – особенно в зоне динамика и стеклоподъемника. Перед окончательной фиксацией проверьте работу всех механизмов: стекло должно подниматься без заеданий, а кнопки – нажиматься с равномерным усилием. Если скрип сохраняется, нанесите на стыки обшивки и металла антискрипную ленту 3M 05900 шириной 10 мм.
