Опишите назначение датчика детонации где он установлен

Датчик детонации (ДД) – ключевой элемент системы управления двигателем, отвечающий за предотвращение разрушительных последствий детонационного сгорания топлива. Его основная задача – фиксировать вибрации блока цилиндров в диапазоне частот 5–15 кГц, характерные для детонации, и передавать сигнал в ЭБУ. На основе этих данных блок корректирует угол опережения зажигания (УОЗ), снижая риск повреждения поршней, шатунов и клапанов. Без исправного ДД двигатель теряет до 15–20% мощности, увеличивается расход топлива на 8–12%, а в критических случаях возможен прогар поршней или разрушение подшипников коленвала.

В большинстве современных автомобилей используются пьезоэлектрические датчики детонации, генерирующие напряжение при механическом воздействии. Их чувствительность составляет 0,1–0,5 В на 1 g ускорения, а рабочий диапазон температур – от −40°C до +125°C. Датчики бывают двух типов: резонансные (настраиваются на конкретную частоту детонации) и широкополосные (реагируют на широкий спектр вибраций). Резонансные чаще встречаются на старых моделях (например, ВАЗ 2110–2112), широкополосные – на иномарках (Toyota, Volkswagen, BMW).

Место установки ДД зависит от конструкции двигателя. На рядных 4-цилиндровых моторах он обычно крепится на блоке цилиндров между 2-м и 3-м цилиндрами – здесь вибрации при детонации проявляются сильнее всего. На V-образных двигателях датчик располагают на внешней стороне блока, ближе к центру, или на развале цилиндров. Например, на двигателях семейства EA888 (Volkswagen) ДД установлен на передней стенке блока под впускным коллектором, а на моторах серии B (Toyota) – на задней части блока. При замене важно использовать оригинальные крепежные болты: момент затяжки составляет 16–24 Н·м, а перетяжка приводит к повреждению пьезоэлемента.

Признаки неисправности ДД: загорание Check Engine с кодами P0325–P0334, потеря динамики, металлический стук при нагрузке, увеличение расхода топлива. Для диагностики используют мультиметр (сопротивление исправного датчика – 500–600 кОм) или осциллограф (сигнал должен быть синусоидальным с амплитудой 0,1–1 В). Замена ДД на большинстве автомобилей занимает 15–30 минут, но на некоторых моделях (например, Subaru EJ25) требует демонтажа впускного коллектора. После установки нового датчика необходимо сбросить адаптации ЭБУ через диагностический сканер.

Датчик детонации: назначение и место установки в авто

Датчик детонации (ДД) – пьезоэлектрический элемент, фиксирующий вибрации блока цилиндров в диапазоне 5–15 кГц, характерные для детонационного сгорания топлива. Его основная задача – предотвратить разрушение двигателя, корректируя угол опережения зажигания (УОЗ) при обнаружении аномальных колебаний. Работает в связке с ЭБУ: при превышении порогового значения сигнала (обычно 0,5–2 В) блок управления смещает УОЗ на 2–10° в сторону запаздывания, снижая риск калильного зажигания и прогара поршней. Без ДД ресурс двигателя сокращается на 30–50%, особенно на высокофорсированных агрегатах.

Типовые места установки датчика зависят от конструкции двигателя. На рядных 4-цилиндровых моторах (например, ВАЗ, Toyota 1ZZ-FE) ДД крепится на блоке между 2-м и 3-м цилиндрами – зона максимальной вибрации при детонации. На V-образных двигателях (BMW N52, Mercedes M272) используют два датчика: по одному на каждый ряд цилиндров, ближе к средней части блока. На дизелях (Volkswagen TDI) ДД интегрируют в корпус топливного насоса высокого давления или устанавливают на головку блока. Крепление – болт М8 с моментом затяжки 15–25 Н·м; перетяжка приводит к ложным срабатываниям.

Признаки неисправности: ошибки P0325–P0328, повышенный расход топлива (на 5–12%), падение мощности, металлический стук при разгоне. Диагностика включает проверку сопротивления (500–1300 кОм для пьезодатчиков) и осциллограммы сигнала – при детонации амплитуда импульсов возрастает в 3–5 раз. Замена ДД требуется при механических повреждениях корпуса или обрыве проводки; на большинстве моделей процедура занимает 15–30 минут.

Выбор аналогов: для автомобилей концерна VAG (Audi A4 B8, Skoda Octavia A7) подходят датчики Bosch 0 261 231 173 или Vemo V40-72-0015; для корейских авто (Hyundai/Kia Gamma 1.6) – Mobis 39250-2B000. При установке нового ДД очистите посадочное место от масла и нагара – загрязнения искажают сигнал. После замены сбросьте адаптации ЭБУ сканером или отключением АКБ на 10 минут.

Как работает датчик детонации и зачем он нужен двигателю

Датчик детонации (ДД) регистрирует вибрации блока цилиндров в диапазоне 5–15 кГц, возникающие при преждевременном самовоспламенении топливовоздушной смеси. Пьезоэлемент внутри датчика преобразует механические колебания в электрический сигнал амплитудой 0,1–5 В, который поступает в ЭБУ. Блок управления корректирует угол опережения зажигания (УОЗ) в реальном времени, снижая его на 2–10° при обнаружении детонации, чтобы предотвратить разрушение поршней, шатунов и клапанов. Без ДД двигатель работает на грани детонационного сгорания, особенно при использовании низкооктанового топлива или в условиях высоких нагрузок (например, при буксировке или движении в гору).

При выходе ДД из строя ЭБУ переводит двигатель в аварийный режим с фиксированным УОЗ, что снижает мощность на 10–15% и увеличивает расход топлива на 5–8%. Для диагностики используйте осциллограф или сканер с функцией мониторинга сигнала ДД. Замена датчика требуется при механических повреждениях корпуса или отклонении параметров от табличных значений.

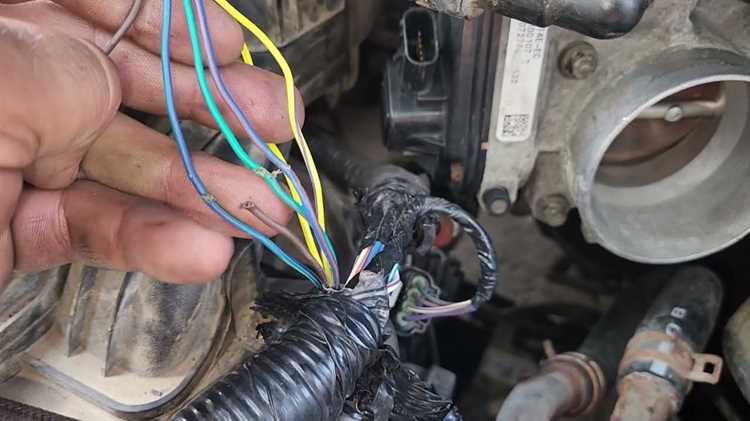

Где искать датчик детонации в разных моделях автомобилей

В большинстве автомобилей с 4-цилиндровыми двигателями датчик детонации расположен на блоке цилиндров между вторым и третьим цилиндром. Например, на Toyota Corolla (E120, E150) или Honda Civic (8-го поколения) он крепится болтом к боковой поверхности блока, ближе к масляному фильтру. У моделей с поперечным расположением двигателя (VW Golf, Skoda Octavia) датчик часто находится с правой стороны блока, под впускным коллектором, что требует частичного демонтажа патрубков для доступа.

На V-образных двигателях датчик обычно устанавливают на развале блока. В BMW N52/N54 (3.0 л) он закреплён на передней стенке блока между головками цилиндров, рядом с масляным щупом. У Ford Mustang (5.0 Coyote) датчик расположен на задней стороне блока, под впускным коллектором – для его замены потребуется снять пластиковую крышку двигателя и отсоединить топливные магистрали. В Subaru EJ25 (Forester, Impreza) датчик стоит на левой стороне блока, под турбиной или выпускным коллектором, что усложняет доступ без подъёмника.

В дизельных двигателях датчик детонации встречается реже, но на моделях типа Mercedes OM642 (3.0 CDI) он установлен на верхней части блока, под топливными форсунками. На Renault 1.5 dCi (K9K) датчик прячется за генератором, а в Opel 1.3 CDTI (Z13DTH) – под впускным коллектором, рядом с топливным насосом высокого давления. Перед поиском рекомендуется свериться с электросхемой конкретной модели: в некоторых случаях датчик интегрирован в корпус масляного насоса (например, Mazda Skyactiv-G 2.0) или спрятан под крышкой ГРМ (Nissan MR20DD).

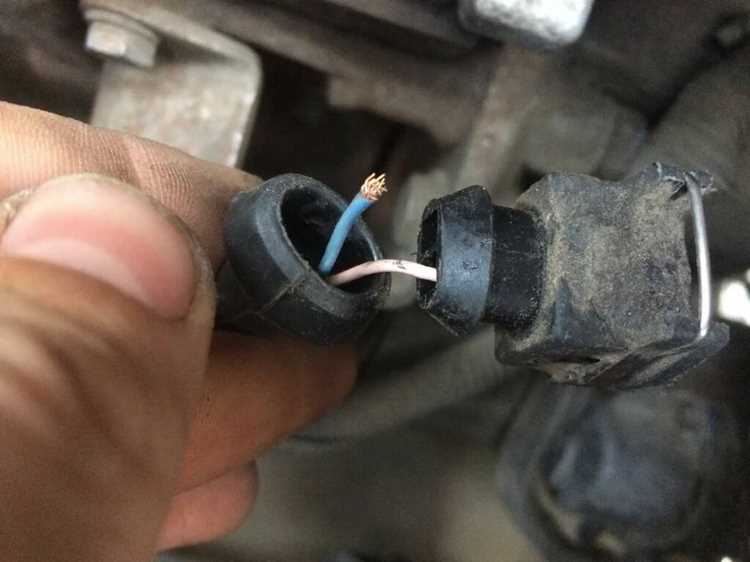

Признаки неисправности датчика детонации и их влияние на работу мотора

Первый и наиболее очевидный симптом – появление ошибки P0325–P0328 в бортовом компьютере. Эти коды указывают на проблемы с цепью датчика или его сигналом. При этом ЭБУ переводит двигатель в аварийный режим, ограничивая угол опережения зажигания до безопасных значений. Результат – падение мощности на 10–15%, увеличение расхода топлива на 5–8 л/100 км при активной езде и характерное «тупление» педали газа. В некоторых случаях мотор начинает работать с перебоями на холостых оборотах, особенно после прогрева.

Детонация при нагрузке – звонкий металлический стук в блоке цилиндров, возникающий при резком разгоне или движении в гору. Неисправный датчик не фиксирует микровзрывы топлива, поэтому ЭБУ не корректирует зажигание. Это приводит к локальному перегреву поршней и клапанов, разрушению прокладки ГБЦ, а в запущенных случаях – к прогару поршневых колец. На бензине с октановым числом ниже рекомендованного (например, АИ-92 вместо АИ-95) риск детонации возрастает в 2–3 раза, ускоряя износ ЦПГ.

Неравномерная работа двигателя на переходных режимах – рывки при сбросе газа или плавном ускорении. Причина в том, что ЭБУ, не получая корректных данных, ошибочно смещает угол зажигания, вызывая пропуски воспламенения. На автомобилях с турбонаддувом это может спровоцировать помпаж компрессора – резкие колебания давления наддува, сопровождаемые хлопками в выпускном тракте. Для диагностики достаточно подключить осциллограф к сигнальному проводу датчика: при неисправности амплитуда сигнала будет ниже 0,5 В или вовсе отсутствовать.

Как проверить датчик детонации мультиметром и осциллографом

Проверка датчика детонации мультиметром начинается с измерения сопротивления. Отсоедините разъем датчика и подключите щупы мультиметра к его контактам. Для пьезоэлектрических датчиков сопротивление должно стремиться к бесконечности (обрыв), а для резонансных – составлять 500–1300 кОм. Если значения выходят за эти пределы, датчик неисправен. Далее проверьте напряжение: подключите мультиметр в режиме измерения постоянного напряжения (200–500 мВ) к сигнальному проводу и «массе». При легком постукивании по корпусу датчика напряжение должно скачкообразно изменяться в пределах 20–100 мВ.

Для диагностики осциллографом потребуется подключение к сигнальному проводу и «массе». Запустите двигатель и установите развертку осциллографа на 50–100 мс/дел, а чувствительность – на 50–200 мВ/дел. При работе двигателя на холостом ходу сигнал должен представлять собой хаотичные импульсы амплитудой 10–50 мВ. При детонации (например, при резком нажатии на газ) амплитуда возрастает до 100–300 мВ, а частота сигнала увеличивается. Отсутствие реакции на постукивание или постоянный уровень сигнала указывает на неисправность.

• Перед проверкой убедитесь, что разъем датчика и провода не имеют повреждений или окислений.
• Используйте осциллограф с полосой пропускания не менее 1 МГц для точной фиксации высокочастотных сигналов.
• При проверке мультиметром избегайте сильных ударов по датчику – это может вывести его из строя.
• Сравните полученные данные с эталонными значениями из технической документации для вашей модели автомобиля.

Пошаговая инструкция по замене датчика детонации своими руками

Замена датчика детонации требует минимального набора инструментов: торцевой ключ на 10 или 12 мм (зависит от модели авто), удлинитель, трещотка, отвёртка с плоским жалом для отсоединения разъёма. Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Датчик расположен на блоке цилиндров – чаще всего между 2 и 3 цилиндрами, ближе к масляному фильтру или выпускному коллектору. На некоторых моделях (например, Toyota Corolla, ВАЗ-2110) доступ к нему открыт сверху, на других (Kia Rio, Hyundai Solaris) потребуется снять защиту картера или воздушный патрубок.

1. Очистите поверхность вокруг датчика от грязи и масла ветошью, смоченной в бензине или очистителе тормозов. Это предотвратит попадание абразивов в резьбу.
2. Отсоедините электрический разъём, нажав на фиксатор или поддев его отвёрткой. На некоторых авто (например, Renault Logan) разъём закреплён дополнительным пластиковым держателем – снимите его.
3. Выкрутите датчик торцевым ключом с удлинителем. Если резьба прикипела, используйте проникающую смазку (WD-40, LIQUI MOLY LM-40) и дайте ей подействовать 10–15 минут. Избегайте чрезмерных усилий – корпус датчика алюминиевый и может треснуть.
4. Перед установкой нового датчика проверьте состояние уплотнительного кольца. Если оно деформировано или имеет трещины, замените его. Нанесите на резьбу тонкий слой герметика для высоких температур (например, ABRO 1100) – это предотвратит утечку масла.
5. Закрутите новый датчик от руки до упора, затем затяните ключом с моментом 15–20 Н·м. Превышение момента приведёт к повреждению резьбы в блоке цилиндров.
6. Подключите разъём, убедившись в щелчке фиксатора. Установите на место снятые элементы (защиту картера, патрубки). Подключите клемму аккумулятора и запустите двигатель. Проверьте отсутствие ошибок сканером OBD-II (код P0325–P0334 указывает на неисправность цепи датчика).
