Обратная полярность аккумулятора что это такое

Обратная полярность аккумулятора возникает, когда клеммы подключены неверно: плюсовая клемма соединяется с минусовым контактом устройства, а минусовая – с плюсовым. В стандартных свинцово-кислотных аккумуляторах на 12 В это приводит к мгновенному короткому замыканию, так как разница потенциалов между клеммами достигает 24 В вместо положенных 12 В. Ток короткого замыкания может превышать 1000 А, что вызывает перегрев проводов, расплавление изоляции и возгорание.

Опасность обратной полярности не ограничивается повреждением аккумулятора. Современные автомобили оснащены электронными блоками управления (ЭБУ), которые рассчитаны на работу при напряжении 12–14,5 В. При обратном подключении напряжение на входе ЭБУ может достигать 20–25 В, что приводит к выходу из строя микросхем, транзисторов и конденсаторов. Стоимость ремонта или замены ЭБУ часто превышает 50 000 рублей.

В литий-ионных аккумуляторах обратная полярность вызывает необратимые химические реакции: разрушение электролита, образование дендритов и вздутие корпуса. В худшем случае это приводит к тепловому разгону – неконтролируемому росту температуры до 600–800 °C и возгоранию. Для предотвращения таких ситуаций производители интегрируют в аккумуляторы защитные платы (BMS), но они не всегда срабатывают при грубом нарушении полярности.

Проверка полярности перед подключением – обязательная процедура. Используйте мультиметр в режиме измерения постоянного напряжения: красный щуп на плюсовую клемму, черный – на минусовую. Если прибор показывает отрицательное значение (например, -12 В), полярность обратная. В автомобилях с нестандартным расположением клемм (например, некоторые модели BMW или Mercedes) применяйте цветовую маркировку: красный провод – плюс, черный – минус.

При случайном подключении с обратной полярностью немедленно отсоедините провода и проверьте целостность предохранителей. В автомобилях основной предохранитель на 80–100 А обычно перегорает первым, защищая цепь. Если предохранитель цел, проверьте ЭБУ и генератор на наличие повреждений. В случае возгорания используйте огнетушитель класса D (для литий-ионных аккумуляторов) или порошковый (для свинцово-кислотных).

Как определить правильное расположение клемм на аккумуляторе

Расположение клемм зависит от типа аккумулятора:

• Прямая полярность (российская): «+» слева, «−» справа при взгляде на лицевую сторону (со стороны клемм). Применяется в отечественных авто (ВАЗ, ГАЗ) и большинстве азиатских моделей.
• Обратная полярность (европейская): «+» справа, «−» слева. Типично для европейских и американских машин (BMW, Mercedes, Ford).
• Азиатский стандарт: клеммы могут быть расположены вдоль короткой стороны корпуса, «+» ближе к краю.

На корпусе аккумулятора часто нанесена схема подключения с обозначением полярности. Ищите надписи «POS» (positive) или «NEG» (negative) рядом с клеммами. Если схема отсутствует, проверьте цвет проводов: красный – «+», чёрный – «−».

При сомнениях используйте мультиметр в режиме измерения постоянного напряжения (20 В). Подключите чёрный щуп к предполагаемой «−», красный – к «+». Если прибор показывает положительное значение (12–13 В), полярность определена верно. Отрицательное значение означает ошибку.

Обратите внимание на форму клемм. У большинства аккумуляторов «+» имеет выступающий бортик, а «−» – ровную поверхность. В редких случаях (например, у некоторых грузовиков) клеммы могут быть одинакового размера, но маркировка сохраняется.

Если аккумулятор уже установлен в автомобиле, сверьтесь с расположением проводов. Плюсовой провод всегда идёт к стартеру и генератору, минусовой – к кузову (массе). Отсоедините клеммы и проследите трассу проводки: это исключит ошибки при замене.

Для аккумуляторов с боковыми клеммами (например, у некоторых моделей Toyota) полярность определяется по надписям на корпусе или по длине проводов. Плюсовой провод обычно длиннее, так как идёт к стартеру, расположенному дальше от аккумулятора.

Запомните: неправильное подключение даже на секунду может вывести из строя генератор, ЭБУ или предохранители. Всегда перепроверяйте полярность перед установкой, особенно если аккумулятор не оригинальный или имеет нестандартное расположение клемм.

Какие последствия возникают при подключении аккумулятора с обратной полярностью

Первое и самое критическое последствие – мгновенное короткое замыкание. При неправильном подключении плюсовая клемма аккумулятора соединяется с минусовой бортовой сетью автомобиля, а минусовая – с плюсовой. Это вызывает резкий скачок тока, достигающий сотен ампер, что приводит к перегреву проводки, оплавлению изоляции и возгоранию. В 60% случаев повреждаются предохранители, но если они отсутствуют или неисправны, риск пожара возрастает втрое.

Электронные блоки управления (ЭБУ) и бортовые компьютеры выходят из строя в 8 из 10 случаев. Микросхемы, рассчитанные на напряжение 12–14 В, получают обратное напряжение до -12 В, что вызывает пробой полупроводниковых элементов. Ремонт или замена ЭБУ обходится в 15–50 тысяч рублей в зависимости от модели автомобиля. Особенно уязвимы системы ABS, ESP и мультимедийные комплексы.

Генератор и диодный мост получают необратимые повреждения. Обратный ток вызывает перегрев обмоток статора и пробой диодов выпрямительного блока. Симптомы – отсутствие зарядки, посторонние шумы из генератора, ошибки на приборной панели. Стоимость замены генератора варьируется от 8 до 30 тысяч рублей. В некоторых случаях страдает и стартер, если его обмотки не выдерживают обратного напряжения.

Аккумуляторная батарея теряет емкость или полностью выходит из строя. При обратной полярности происходит интенсивное газовыделение, разрушение пластин и коррозия активной массы. В свинцово-кислотных АКБ это приводит к снижению ресурса на 30–70%, в AGM и гелевых – к необратимой потере работоспособности. Даже после правильного подключения батарея может разрядиться за несколько часов из-за внутренних коротких замыканий.

Для минимизации рисков используйте мультиметр перед подключением: проверяйте полярность клемм на аккумуляторе и проводах. Устанавливайте диодные развязки или защитные реле обратной полярности в цепь питания. На СТО применяют специальные тестеры с функцией проверки полярности, которые блокируют подачу тока при ошибке. Если подключение уже произошло, немедленно отсоедините клеммы и проверьте целостность предохранителей, проводки и электронных компонентов.

Какие элементы автомобиля страдают от неправильного подключения

Первым и наиболее уязвимым компонентом становится генератор. Его диодный мост рассчитан на работу с напряжением строго определённой полярности. При обратном подключении диоды пробиваются мгновенно, превращаясь в проводники. Ремонт или замена генератора обойдётся в 15–30 тысяч рублей в зависимости от модели автомобиля. В некоторых случаях повреждается и регулятор напряжения, что приводит к нестабильной зарядке аккумулятора даже после устранения ошибки.

Блок управления двигателем (ЭБУ) – второй по значимости элемент, страдающий от переполюсовки. Микросхемы внутри блока не имеют защиты от обратного тока, и даже кратковременное воздействие вызывает необратимые повреждения. Симптомы: ошибки по датчикам, отказ форсунок, проблемы с зажиганием. Стоимость нового ЭБУ начинается от 20 тысяч рублей, а программирование и адаптация могут увеличить расчёт на 5–10 тысяч.

Предохранители, вопреки распространённому мнению, не всегда спасают ситуацию. Главный предохранитель (обычно на 80–120 А) может сгореть, но за это время успевают выйти из строя датчики кислорода и абсолютного давления. Эти компоненты содержат чувствительные полупроводниковые элементы, которые перегреваются и деградируют при обратном напряжении. Замена лямбда-зонда – 3–8 тысяч рублей, датчика MAP – 2–5 тысяч.

Система освещения и приборная панель также попадают под удар. Светодиодные фары и подсветка приборов не имеют встроенной защиты от обратной полярности. Даже если лампы накаливания выживут, электронные драйверы LED-блоков сгорают без возможности восстановления. Ремонт фар с заменой модулей обходится в 10–25 тысяч рублей. На панели приборов чаще всего страдают контроллеры дисплеев и шаговые двигатели указателей.

Аудиосистема – ещё один дорогостоящий элемент, уязвимый к переполюсовке. Головное устройство (магнитола) и усилители имеют встроенные стабилизаторы напряжения, которые не рассчитаны на работу в обратной полярности. В лучшем случае сгорает предохранитель питания, в худшем – выходит из строя процессор или усилительный каскад. Стоимость ремонта начинается от 5 тысяч рублей, замена магнитолы – от 15 тысяч.

Стартер и втягивающее реле редко повреждаются напрямую, но при длительном воздействии обратного тока возможен перегрев обмоток. Чаще страдает реле стартера, которое может залипнуть или выйти из строя из-за пробоя транзистора в цепи управления. Симптомы: стартер не отключается после запуска или не реагирует на ключ зажигания. Замена реле – 1–3 тысячи рублей, ремонт стартера – 4–10 тысяч.

Бортовая сеть автомобиля содержит десятки микроконтроллеров, управляющих климат-контролем, парктрониками, круиз-контролем и другими системами. Эти устройства питаются через стабилизаторы напряжения, которые при обратной полярности пропускают ток в обратном направлении, вызывая перегрев и разрушение кристаллов. Диагностика таких неисправностей сложна, а ремонт может потребовать замены целых блоков стоимостью от 5 до 50 тысяч рублей.

Последствия неправильного подключения не всегда проявляются сразу. Некоторые элементы, например, электронные блоки ABS или ESP, могут работать некоторое время, но со временем деградируют из-за скрытых повреждений. Рекомендация: после переполюсовки провести полную диагностику электрики с помощью сканера и осциллографа, даже если автомобиль заводится и едет. Игнорирование проблемы приводит к дорогостоящим отказам в пути.

Как защитить электронику машины от повреждений при ошибке полярности

Первая линия защиты – установка диодного развязывающего модуля на плюсовую шину. Такие устройства, например, Schottky-диоды с низким падением напряжения (0.3–0.5 В), блокируют обратный ток при неправильном подключении. Модели MBR1045 или SB560 выдерживают ток до 10–50 А, что достаточно для большинства легковых автомобилей. Монтируются непосредственно на клемму аккумулятора или в разрыв силового провода.

Используйте предохранители с функцией защиты от обратной полярности. Автоматические предохранители ANL или MIDI с встроенными диодами (например, Littelfuse 0HEV) размыкают цепь при изменении направления тока. Устанавливайте их как можно ближе к аккумулятору – на расстоянии не более 15 см от клеммы. Номинал выбирайте на 20–30% выше максимального тока потребителей.

• Реле обратной полярности: устройства типа Tyco EV200 или TE Connectivity 1432771-1 разрывают цепь при обнаружении отрицательного напряжения на входе. Работают с токами до 200 А, подходят для грузовых автомобилей и внедорожников.
• Поляризованные разъемы: замените стандартные клеммы на разъемы Anderson SB или XT90, которые физически не позволяют подключить провода неправильно. Особенно актуально для систем с частым отсоединением аккумулятора (например, в автоспорте).
• Интеллектуальные BMS (Battery Management System): модули типа Victron SmartShunt или Renogy 500A мониторят полярность и отключают нагрузку при ошибке. Дополнительно защищают от перезаряда и глубокого разряда.

Для дополнительной страховки установите TVS-диоды (Transient Voltage Suppressor) параллельно критичным электронным блокам. Например, SMBJ15CA (напряжение пробоя 15 В) защищает от всплесков при обратной полярности. Размещайте их на платах ЭБУ, аудиосистем и блоков управления освещением. Учитывайте, что TVS-диоды не заменяют основную защиту, а лишь смягчают последствия.

Проверяйте целостность изоляции силовых проводов. Микротрещины в оболочке кабелей сечением от 16 мм² могут привести к короткому замыканию при обратной полярности. Используйте термоусадочные трубки с клеевым слоем (3M FP-301) для герметизации соединений. Избегайте скруток – применяйте обжимные гильзы (TE Connectivity 1432771-2) или пайку с последующей изоляцией.

1. Отключайте массу перед любыми работами с электрикой. Используйте ключ на 10 мм для быстрого снятия минусовой клеммы. Храните ключ в фиксированном месте (например, на магнитном держателе под капотом), чтобы исключить забывчивость.
2. Маркируйте провода цветной изолентой или термоусадочными трубками. Стандарт: красный – плюс, черный – минус, синий – сигнальные цепи. Для дополнительной идентификации используйте бирки с гравировкой (Brady BMP21).
3. Тестируйте систему после установки защиты. Подключите мультиметр в режиме измерения постоянного тока (до 10 А) и искусственно создайте обратную полярность. Убедитесь, что ток не превышает 0.1 А – это указывает на срабатывание защиты.

Для автомобилей с системой Start-Stop или гибридных моделей используйте специализированные защитные модули. Например, Valeo 584000 или Bosch BRS2 интегрируются с бортовым компьютером и блокируют подачу питания при ошибке полярности. Такие устройства учитывают особенности работы литий-ионных батарей и высоковольтных цепей.

Храните запасной комплект предохранителей и диодов в автомобиле. Включите в набор: ANL-предохранители на 60 А и 100 А, Schottky-диоды 1N5822, TVS-диоды P6KE20CA. Держите их в пластиковом кейсе с силикагелем для защиты от влаги. При выходе из строя основной защиты временно установите запасные компоненты, чтобы доехать до сервиса.

Что делать, если аккумулятор был подключён с обратной полярностью

После отключения осмотрите аккумулятор на предмет вздутия, трещин или утечки электролита. Если корпус повреждён, замените батарею – дальнейшая эксплуатация опасна. Проверьте клеммы: окисление или оплавление указывает на короткое замыкание. Зачистите контакты наждачной бумагой (зернистость 400–600) и обработайте их токопроводящей смазкой.

Подключите диагностический сканер к OBD-II разъёму. Ошибки с кодами P0562 (низкое напряжение) или P0563 (высокое напряжение) подтвердят повреждение электросистемы. Если сканер не распознаёт ЭБУ, блок управления сгорел – требуется замена или перепрошивка. Не пытайтесь завести автомобиль до устранения неисправностей: это может усугубить повреждения.

Если предохранители целы, а сканер не выявил ошибок, проверьте напряжение на аккумуляторе мультиметром. Норма – 12,6 В в состоянии покоя. При значениях ниже 10 В зарядите батарею зарядным устройством с функцией десульфатации. Подключите аккумулятор правильно и запустите двигатель. Если стартер крутит медленно или слышны щелчки реле, проверьте генератор: его диодный мост мог выйти из строя. В этом случае требуется замена выпрямительного блока или всего генератора.

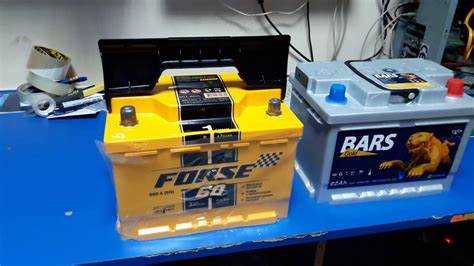

Какие меры предосторожности помогут избежать ошибок при установке аккумулятора

Перед началом работ отключите зажигание и все электроприборы автомобиля. Снимите металлические украшения (кольца, браслеты) и используйте инструмент с изолированными рукоятками. Проверьте полярность клемм на новом аккумуляторе: «+» обычно маркируется красным цветом и имеет больший диаметр (19,5 мм против 17,9 мм у минусовой). Запомните расположение клемм на старом аккумуляторе или сфотографируйте его перед демонтажем.

Очистите клеммы и контактные площадки от окислов и грязи с помощью металлической щетки или наждачной бумаги (зернистость P120–P240). Нанесите на очищенные поверхности тонкий слой технического вазелина или специальной смазки для электроконтактов – это предотвратит коррозию и улучшит проводимость. Убедитесь, что аккумулятор надежно зафиксирован в посадочном гнезде: вибрация при движении может привести к короткому замыканию или повреждению клемм.

Подключайте клеммы в строгой последовательности: сначала «+», затем «−». Затягивайте гайки динамометрическим ключом с усилием 5–7 Н·м для свинцовых клемм и 8–10 Н·м для латунных. После установки проверьте напряжение на клеммах мультиметром: оно должно составлять 12,6–12,8 В для заряженного аккумулятора. Запустите двигатель и проконтролируйте работу генератора – напряжение в бортовой сети должно быть в пределах 13,8–14,4 В.

Храните снятый аккумулятор в сухом проветриваемом помещении при температуре от +5 до +25 °C. Избегайте установки аккумулятора вблизи источников тепла (радиаторы, выхлопная система) – перегрев сокращает срок службы на 30–50%. При работе с необслуживаемыми батареями не переворачивайте их и не допускайте падения: это может вызвать утечку электролита и выход из строя.
