Порошковая окраска что это такое

Порошковая окраска – метод нанесения защитного и декоративного покрытия, основанный на электростатическом притяжении частиц порошка к металлической поверхности. Технология обеспечивает равномерное распределение материала с толщиной слоя от 60 до 120 мкм за один проход, что в 1,5–2 раза превышает показатели жидких красок. Процесс включает три этапа: подготовку поверхности (обезжиривание, фосфатирование или хроматирование), нанесение порошка в камере с электростатическим распылителем (напряжение 30–100 кВ) и полимеризацию при температуре 160–200°C в течение 10–20 минут.

Основные области применения: металлические конструкции (профили, трубы, заборы), автомобильные детали (диски, кузовные элементы), бытовая техника (корпуса холодильников, стиральных машин), мебель и электротехнические изделия. Для алюминия и оцинкованной стали используют эпоксидно-полиэфирные порошки (стойкость к УФ-излучению до 5 лет), для черных металлов – эпоксидные составы с антикоррозийными добавками (срок службы до 15 лет в агрессивных средах).

Преимущества перед жидкими ЛКМ:

Экономия материалов: коэффициент использования порошка достигает 95–98% (против 50–70% у жидких красок), излишки собираются и повторно используются. Экологичность: отсутствие растворителей снижает выбросы ЛОС на 90%, что соответствует стандартам ISO 14001 и REACH. Прочность: ударная стойкость покрытия – 50–80 кг·см (по ГОСТ 4765-73), адгезия к металлу – 1 балл (метод решетчатых надрезов). Производительность: время сушки сокращается в 3–5 раз, а автоматизация процесса позволяет обрабатывать до 100 м²/час на одной линии.

Ключевые рекомендации для внедрения технологии: использовать порошки с размером частиц 30–50 мкм для гладких поверхностей и 60–90 мкм для текстурных эффектов; поддерживать влажность в камере нанесения на уровне 40–60% для предотвращения электрических пробоев; контролировать толщину слоя с помощью магнитных или вихретоковых толщиномеров (погрешность ±3 мкм). Для сложных деталей с глубокими полостями применять трибостатическое распыление, исключающее эффект «клетки Фарадея».

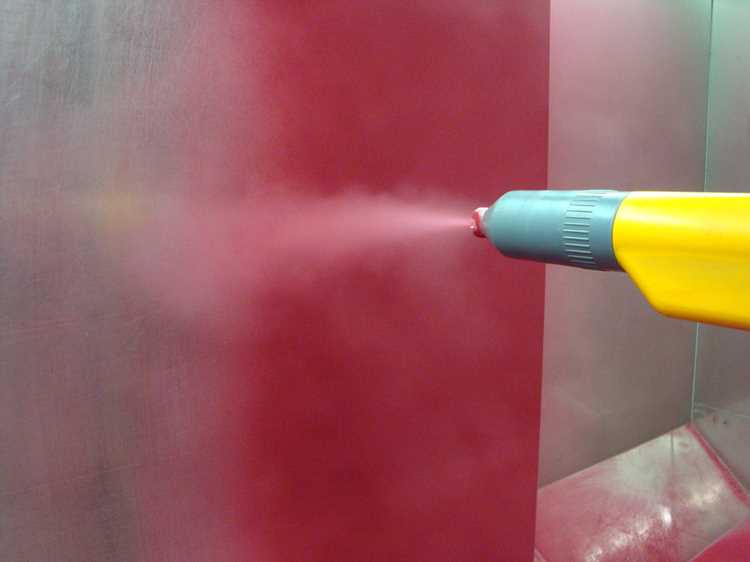

Порошковая окраска: технология применения и преимущества

Порошковая окраска – метод нанесения полимерных покрытий, при котором сухой порошок электростатически заряжается и распыляется на заземлённую металлическую поверхность. Процесс включает три ключевых этапа: подготовку поверхности, нанесение порошка и полимеризацию. Подготовка подразумевает обезжиривание, фосфатирование или хроматирование для улучшения адгезии – без этого покрытие отслаивается при механических нагрузках или воздействии влаги. Для алюминия и оцинкованной стали рекомендуется использовать хроматные конверсионные покрытия, повышающие коррозионную стойкость на 30–50%.

Нанесение порошка осуществляется с помощью пистолетов-распылителей, создающих электростатическое поле напряжённостью 50–100 кВ. Частицы порошка размером 10–100 мкм притягиваются к поверхности, образуя равномерный слой толщиной 60–120 мкм. Критическое значение имеет расстояние от пистолета до детали: 15–25 см для плоских поверхностей и 10–15 см для сложных профилей. Превышение дистанции снижает эффективность осаждения на 20–30%, а недостаток приводит к образованию наплывов.

Полимеризация проводится в термокамерах при температуре 160–220°C в течение 10–30 минут в зависимости от типа порошка. Эпоксидные составы требуют 180°C и 15 минут, полиэфирные – 200°C и 20 минут. Недогрев ведёт к неполной полимеризации и снижению твёрдости покрытия на 40%, перегрев – к пожелтению и потере эластичности. Для контроля качества используют тест на твёрдость по методу карандаша (стандарт ISO 15184): покрытие должно выдерживать грифель твёрдостью 2H–4H.

Преимущества порошковой окраски перед жидкими ЛКМ подтверждены эксплуатационными характеристиками. В таблице ниже приведено сравнение ключевых параметров:

Экономическая эффективность метода обусловлена отсутствием растворителей (0% VOC-выбросов) и возможностью рекуперации неиспользованного порошка. Системы рекуперации с циклонами и фильтрами возвращают до 95% неизрасходованного материала, снижая себестоимость на 15–25%. Для серийного производства окупаемость оборудования наступает через 1,5–2 года при объёме окраски от 500 м²/месяц. При этом стоимость порошка на 1 м² составляет 150–300 рублей против 200–400 рублей для жидких ЛКМ.

Технология позволяет наносить покрытия на детали сложной формы, включая решётки, трубы и перфорированные поверхности. Коэффициент осаждения порошка на кромках и углах достигает 80–90% благодаря эффекту клетки Фарадея, тогда как жидкие краски дают здесь толщину на 30–50% меньше. Для улучшения проникновения в труднодоступные зоны используют пистолеты с регулируемой формой факела (конический или плоский) и дополнительные заземляющие устройства.

Ограничения метода связаны с термостойкостью подложки. Порошковая окраска не применяется для пластиков с температурой плавления ниже 150°C (например, ПВХ, полиэтилен) и древесины из-за риска деформации. Для таких материалов разработаны низкотемпературные порошки (120–140°C), но их ассортимент ограничен, а стоимость в 2–3 раза выше стандартных. Также критичен контроль влажности в помещении: при относительной влажности выше 70% на поверхности образуются микропоры, снижающие коррозионную стойкость.

Для обеспечения долговечности покрытия рекомендуется соблюдать следующие условия эксплуатации: температура от –40°C до +80°C для эпоксидных порошков и до +120°C для полиэфирных, отсутствие длительного контакта с органическими растворителями (ацетон, толуол) и абразивными средами. При механических повреждениях возможен локальный ремонт с помощью аэрозольных порошковых красок или термопистолетов, но полное восстановление требует повторной полимеризации. Для промышленных объектов с высокими нагрузками (например, металлоконструкции мостов) применяют двухслойные системы: эпоксидный грунт + полиэфирное покрытие, увеличивающие срок службы до 25 лет.

Подготовка поверхности перед нанесением порошкового покрытия

Качество порошкового покрытия на 70% зависит от предварительной обработки поверхности. Даже высокотехнологичные порошки не компенсируют дефекты основы: жировые пятна, оксидные пленки, остатки старого покрытия или механические загрязнения. Процесс подготовки включает последовательные этапы, каждый из которых решает конкретную задачу.

Первичная очистка – удаление грубых загрязнений. Для металлических деталей используют:

• Механическую обработку: дробеструйную (стальная дробь Ø 0,3–0,8 мм, давление 4–6 бар) или пескоструйную (кварцевый песок фракции 0,1–0,5 мм). Эффективна для удаления ржавчины, окалины, старых лакокрасочных слоев.
• Химическое обезжиривание: щелочные растворы (NaOH 30–50 г/л, температура 60–80°C) или кислотные составы (H₂SO₄ 10–20%, 40–60°C). Время выдержки – 5–15 минут в зависимости от степени загрязнения.
• Ультразвуковую очистку: частота 20–40 кГц, растворы на основе ПАВ (0,5–2% концентрация). Применяется для деталей сложной формы с глухими отверстиями.

После очистки поверхность промывают деминерализованной водой (электропроводность ≤ 20 мкСм/см). Остатки солей и моющих средств вызывают дефекты покрытия: кратеры, отслоения, снижение адгезии. Контроль чистоты проводят методом водяной пленки: равномерное смачивание без разрывов свидетельствует о готовности к следующему этапу.

Фосфатирование – ключевой этап для черных металлов. Создает микрокристаллическую пленку толщиной 1–5 мкм, повышающую коррозионную стойкость и адгезию. Параметры процесса:

• Тип фосфатирования: цинк-фосфатное (Zn₃(PO₄)₂·4H₂O) для стали, железо-фосфатное (FePO₄) для чугуна.
• Температура раствора: 45–60°C (цинк-фосфат), 30–50°C (железо-фосфат).
• Время обработки: 5–15 минут.
• Концентрация: 10–20 г/л фосфатирующего агента, pH 2,0–3,5.

Для алюминия и его сплавов применяют хроматирование (Cr³⁺-содержащие растворы) или бесхромовые альтернативы (титан-фторцирконатные составы). Толщина пленки – 0,1–0,5 мкм.

Пассивация – финальный этап химической подготовки. Используют растворы на основе хроматов (CrO₃ 0,5–2 г/л) или органических ингибиторов (например, таннины). Цель – нейтрализация остаточной активности металла и предотвращение коррозии в период между подготовкой и нанесением покрытия. Время обработки – 1–3 минуты при 20–40°C.

Сушка – критический этап, исключающий остаточную влагу. Температура в сушильной камере – 120–150°C, время – 10–20 минут. Для деталей с высокой теплоемкостью (толстостенные изделия) требуется предварительный подогрев до 80–100°C во избежание конденсации. Контроль влажности проводят гигрометром: допустимый уровень – ≤ 0,5% на поверхности.

Особенности подготовки неметаллических материалов:

• Пластики (ABS, полиамид): обработка коронным разрядом (напряжение 10–20 кВ) или пламенем (температура 1000–1200°C, время 0,5–2 с) для активации поверхности.
• Стекло: травление плавиковой кислотой (HF 5–10%, 1–3 минуты) или пескоструйная обработка.
• Дерево: пропитка грунтами на основе полиуретанов или акрилатов с последующей шлифовкой (зерно 180–240).

Контроль качества подготовки включает:

1. Визуальный осмотр: отсутствие пятен, разводов, остатков загрязнений.
2. Тест на адгезию: решетчатый надрез (ISO 2409) – не более 1 балла для покрытий толщиной ≤ 120 мкм.
3. Измерение шероховатости: Ra 1,5–3,0 мкм для оптимальной адгезии порошка.
4. Тест на смачиваемость: угол смачивания ≤ 30° (метод лежачей капли).

Нарушение любого из параметров приводит к браку: отслоению, пузырям, неравномерному глянцу. Детали с дефектами подготовки возвращают на повторную обработку.

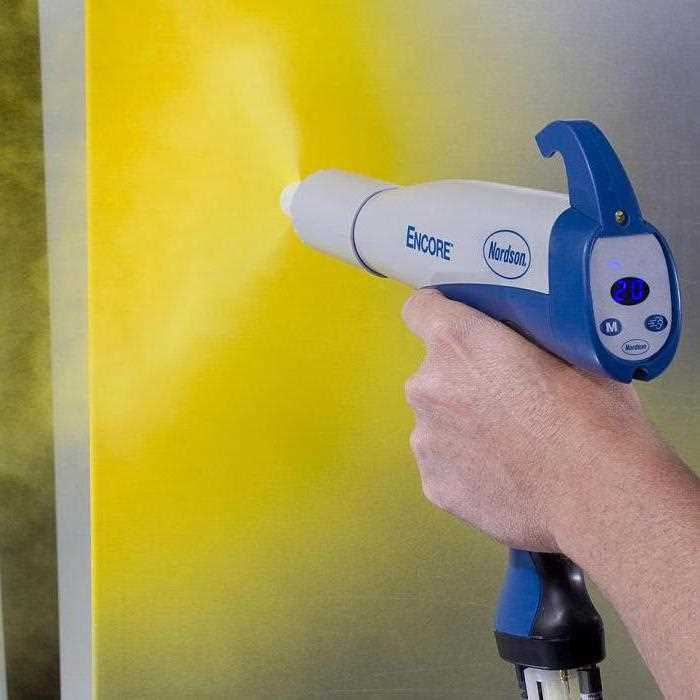

Оборудование для порошковой окраски: выбор и настройка распылителей

Распылители для порошковой окраски делятся на три основных типа: электростатические, трибостатические и комбинированные. Электростатические модели (например, Wagner EPG 5000 или Nordson Encore LT) работают с напряжением 30–100 кВ, обеспечивая высокую эффективность осаждения порошка на металлические поверхности. Трибостатические распылители (как Gema OptiFlex 2) заряжают частицы трением, что исключает необходимость в высоковольтных генераторах, но требует более точной настройки давления воздуха (0,3–0,6 МПа). Комбинированные системы (например, ITW Gema OptiStar) сочетают оба принципа, подходя для сложных деталей с глубокими полостями.

Ключевые параметры при выборе распылителя:

• Производительность: от 50 до 500 г/мин (для ручных моделей) и до 1200 г/мин (для автоматических линий).
• Диаметр сопла: 6–12 мм для стандартных задач, 4–5 мм для мелких деталей или точечной обработки.
• Тип зарядки: электростатическая – для гладких поверхностей, трибостатическая – для изделий с ребрами или отверстиями.
• Совместимость с порошками: полиэфирные, эпоксидные, гибридные – проверяйте рекомендации производителя (например, Gema указывает допустимый размер частиц 10–100 мкм).

Настройка распылителя начинается с калибровки давления воздуха. Для большинства электростатических систем оптимальное значение – 0,4–0,5 МПа на входе в пистолет. Превышение давления на 0,1 МПа увеличивает расход порошка на 15–20%, но снижает равномерность слоя. Трибостатические модели требуют стабильного потока воздуха (0,3–0,4 МПа) и контроля влажности в камере – при уровне выше 60% эффективность зарядки падает на 30%. Используйте манометры с точностью ±0,01 МПа и регуляторы давления с обратной связью (например, SMC ITV2050).

Регулировка напряжения зависит от материала детали и типа порошка. Для стали и алюминия рекомендуется 60–80 кВ, для пластика – 30–50 кВ. Слишком высокое напряжение вызывает обратную ионизацию, приводящую к дефектам покрытия (кратеры, шагрень). Современные распылители (Nordson Encore ES) оснащены автоматической коррекцией напряжения с шагом 1 кВ, что позволяет адаптироваться к изменению расстояния до детали (оптимально 150–300 мм). Для трибостатических систем критичен угол наклона пистолета – отклонение от 90° к поверхности снижает зарядку на 25%.

Обслуживание распылителей включает еженедельную очистку сопла и электродов от налипшего порошка. Используйте безворсовые салфетки и изопропиловый спирт (концентрация ≥95%). Для электростатических моделей проверяйте сопротивление изоляции кабелей – при значении ниже 10 МОм замените их. Трибостатические распылители требуют контроля состояния тефлоновых вставок: износ на 0,5 мм увеличивает расход порошка на 10%. Храните оборудование при температуре 10–30°C и влажности ≤50% – отклонение от этих условий сокращает срок службы высоковольтных модулей на 40%.

Для автоматических линий выбирайте распылители с программируемыми параметрами (например, ITW Gema OptiFlex Pro). Они позволяют сохранять до 50 профилей настроек для разных деталей, включая скорость перемещения робота (0,1–1,5 м/с), расстояние до поверхности и угол распыления. Интеграция с системами обратной связи (датчики толщины покрытия типа Elcometer 456) обеспечивает корректировку параметров в реальном времени. При работе с цветными порошками используйте распылители с системой быстрой смены цвета (менее 10 секунд на переключение), как у Nordson Encore HD, чтобы минимизировать простои.
