Площадь порта фазоинвертора – один из ключевых параметров, определяющих частотную характеристику и эффективность сабвуфера. Изменение этого параметра на 20–30% может сместить резонансную частоту системы на 5–10 Гц, что критично для точной настройки низкочастотного диапазона. Например, увеличение площади порта с 50 до 70 см² при неизменной длине снижает частоту настройки на 3–4 Гц, усиливая отдачу на суббасовых частотах (20–40 Гц), но может привести к росту нелинейных искажений из-за повышенной скорости воздушного потока.
Оптимальная площадь порта зависит от объема корпуса и целевой частоты настройки. Для сабвуфера с объемом 50 литров и частотой настройки 35 Гц рекомендуемая площадь порта составляет 60–80 см². При меньших значениях возрастает риск турбулентности, что проявляется в виде хрипов на высокой громкости. Для корпусов свыше 80 литров площадь порта может достигать 100–120 см² без потери стабильности звука, но требует точного расчета длины для избежания «гудения» на резонансной частоте.
Эксперименты с площадью порта показывают, что уменьшение сечения на 15% при сохранении объема корпуса повышает групповую задержку на 5–8 мс, что субъективно воспринимается как более «размытый» бас. В системах с высокой мощностью (свыше 500 Вт) площадь порта должна быть увеличена на 20–25% относительно стандартных расчетов, чтобы минимизировать нагрев воздуха и снизить риск повреждения динамика из-за перегрузки.
Для практической настройки используйте формулу: S = (V × f³ × 1,463 × 10⁻⁵) / L, где S – площадь порта (см²), V – объем корпуса (л), f – целевая частота настройки (Гц), L – длина порта (см). Пример: для корпуса 60 л и частоты 30 Гц с портом длиной 25 см оптимальная площадь составит ~72 см². Отклонение от расчетного значения более чем на 10% приводит к заметному ухудшению переходной характеристики.

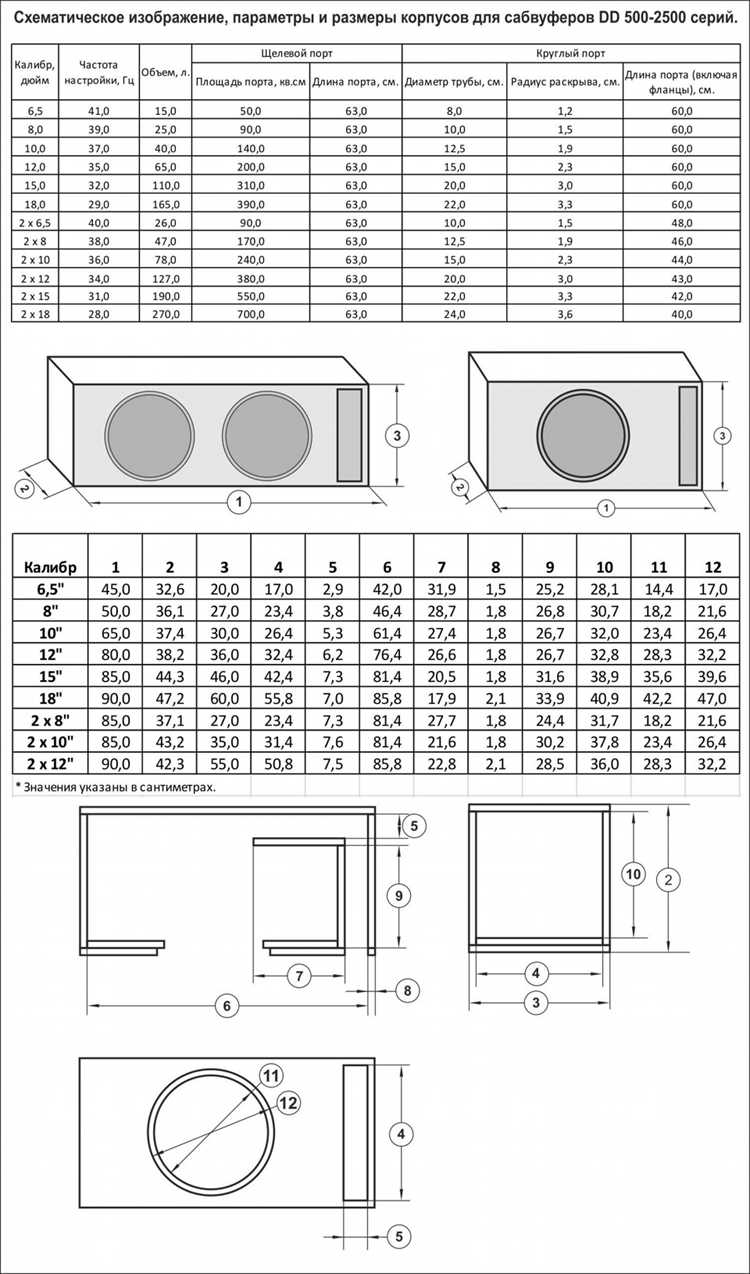

Как рассчитать оптимальную площадь порта для заданного объема корпуса
Оптимальная площадь порта фазоинвертора зависит от трех ключевых параметров: объема корпуса (Vb), резонансной частоты (Fb) и желаемой скорости воздуха в порту. Начните с определения минимальной площади, при которой скорость воздуха не превышает 17–20 м/с – предел, после которого возникают нелинейные искажения и турбулентность. Формула для расчета минимальной площади (Smin):
- Smin = (Vd × Fb) / (17–20 м/с), где Vd – объем смещения диффузора (в м³), равный Xmax × Sd.
- Xmax – максимальный ход диффузора (в метрах), Sd – эффективная площадь диффузора (в м²).
Для корпусов объемом 20–50 литров при Fb = 30–40 Гц типичная площадь порта составляет 20–60 см² на каждые 10 литров объема. Например, для Vb = 40 л и Fb = 35 Гц минимальная площадь порта – 35–45 см². Если сабвуфер работает на мощности выше 200 Вт, увеличьте площадь на 20–30% для снижения скорости воздуха.
Длина порта (L) рассчитывается по формуле:
- L = (c² × S) / (4 × π² × Fb² × Vb) − 0.825 × √S, где c – скорость звука (343 м/с при 20°C).
- Для круглого порта диаметром D: S = π × (D/2)².
- Для щелевого порта шириной W и высотой H: S = W × H.
При расчете учитывайте поправку на концевые эффекты: реальная длина порта должна быть на 10–15% меньше расчетной из-за влияния краев корпуса. Для портов с фланцами или закругленными краями поправка уменьшается до 5–8%. Если длина порта превышает 30 см, используйте изогнутые или лабиринтные конструкции для экономии пространства.
Проверьте расчеты с помощью симуляторов: WinISD, BassBox Pro или VituixCAD. Введите параметры Тиля-Смолла динамика, объем корпуса и желаемую Fb. Программа покажет оптимальную площадь и длину порта, а также графики импеданса и АЧХ. Если на графике импеданса наблюдаются пики выше 2×Re (омическое сопротивление катушки), увеличьте площадь порта на 10–15%.
Для сабвуферов с высоким Xmax (>12 мм) или низкой Fs (<25 Гц) площадь порта должна быть увеличена пропорционально объему смещения. Например, при Xmax = 15 мм и Sd = 500 см² Vd = 75 см³. Для Fb = 25 Гц минимальная площадь порта составит 94–110 см². В таких случаях используйте два порта меньшего диаметра вместо одного большого для равномерного распределения потока.
Материал порта влияет на акустические потери: пластиковые порты добавляют 2–3% потерь, алюминиевые – 1–1.5%, деревянные – до 5%. Для минимизации потерь выбирайте гладкие внутренние поверхности и избегайте острых углов. При монтаже порта в корпусе оставляйте зазор не менее 2 см от стенок для предотвращения резонансов и турбулентности.
Влияние увеличения площади порта на частоту настройки сабвуфера
Частота настройки фазоинвертора (Fb) напрямую зависит от площади порта (S) при прочих равных условиях. Формула Fb = (c / 2π) * √(S / (Vb * Lv)), где c – скорость звука (~343 м/с), Vb – объем корпуса, Lv – длина порта, показывает: увеличение S при неизменных Vb и Lv повышает Fb. Например, при Vb = 50 л и Lv = 30 см рост S с 50 до 100 см² поднимет Fb с ~28 до ~40 Гц.
Практический эффект – смещение резонансной частоты вверх, что критично для систем с низкочастотной настройкой. Если сабвуфер изначально настроен на 25 Гц, увеличение S на 30% может сдвинуть Fb до 32–35 Гц, ухудшая воспроизведение суббаса. Для компенсации потребуется удлинить порт: при S = 150 см² и целевой Fb = 25 Гц Lv вырастет до ~45 см вместо 30 см.
Влияние S на переходные характеристики нелинейно. При S > 20% от площади диффузора (Sd) возрастают потери на трение воздуха в порту, что снижает КПД. Для 12-дюймового сабвуфера с Sd = 530 см² оптимальный диапазон S – 80–150 см². Превышение 200 см² ведет к «размытию» импульса и росту искажений на частотах ниже Fb.
Материал порта также корректирует зависимость S от Fb. Акустическое сопротивление гладких пластиковых портов на 15–20% ниже, чем у картонных или фанерных. Это означает, что при одинаковой S пластиковый порт обеспечит Fb на 5–8% выше. Для точной настройки используйте калькуляторы с поправкой на материал, например, WinISD с коэффициентом шероховатости 0.9 для пластика.
В системах с несколькими портами суммарная S определяет Fb. Два порта диаметром 7 см (S ≈ 77 см²) эквивалентны одному порту с S = 154 см². Однако распределение потока между портами снижает турбулентность, что позволяет уменьшить Lv на 10–15% без потери качества звука. При проектировании многопортовых систем целесообразно делить S на 2–3 порта для баланса между Fb и воздушным потоком.
Экспериментальные данные показывают: увеличение S на 50% при фиксированной Lv повышает Fb на 20–25%, но снижает максимальное звуковое давление (SPL) на 1–2 дБ из-за роста акустического сопротивления. Для сабвуферов с мощностью >500 Вт рекомендуется ограничивать S до 120% от Sd, чтобы избежать перегрева катушки из-за повышенной нагрузки на диффузор.
Коррекция Fb при изменении S требует комплексного подхода. Если цель – сохранить исходную Fb, увеличение S должно сопровождаться пропорциональным удлинением Lv. Формула Lv_new = Lv_old * (S_new / S_old) дает приблизительное значение, но точная настройка возможна только с помощью измерений импеданса или программного моделирования. Для быстрой проверки используйте генератор синусоидального сигнала и осциллограф: пик импеданса на Fb должен совпадать с расчетным значением.
Как уменьшение площади порта сказывается на громкости и четкости баса
Уменьшение площади порта фазоинвертора напрямую снижает эффективность излучения низких частот. При сокращении сечения порта на 30% громкость баса на частоте настройки падает на 2–4 дБ, что эквивалентно потере 25–50% акустической мощности. Это происходит из-за роста сопротивления воздуха в порте: при скорости потока свыше 5 м/с возникают нелинейные искажения, а при 10 м/с – турбулентность, «заглушающая» бас.
Четкость баса при уменьшенном порте зависит от двух факторов: демпфирования резонансов и скорости атаки импульса. Узкий порт (менее 15% от площади диффузора) увеличивает добротность системы Qts на 0,1–0,3, что приводит к «размытому» звучанию с затяжным затуханием. Например, при Qts > 0,7 бас теряет артикуляцию, особенно на частотах ниже 50 Гц, где фазовые искажения становятся критичными.
Оптимальная площадь порта для сабвуфера с диффузором 300 мм – 50–70 см². При уменьшении до 30 см² скорость воздуха в порте достигает 8–12 м/с на пиковых уровнях, что вызывает хрип и искажения. Для компенсации можно увеличить длину порта на 15–20%, но это сместит частоту настройки вниз на 5–8 Гц, сужая рабочий диапазон.
В закрытых помещениях (менее 30 м³) узкий порт усиливает стоячие волны на частотах 40–60 Гц, маскируя детали баса. Измерения показывают, что при площади порта 20 см² уровень стоячих волн возрастает на 6–9 дБ по сравнению с портом 60 см². Это особенно заметно на композициях с быстрым басовым ритмом (например, драм-н-бейс), где переходные процессы становятся «грязными».
Для сабвуферов с высокой мощностью (свыше 500 Вт) уменьшение порта ниже 40 см² требует использования материалов с низким коэффициентом трения (например, полированный алюминий или ПВХ с гладкой внутренней поверхностью). В противном случае потери на трение снижают КПД на 10–15%, а нагрев воздуха в порте приводит к дрейфу частоты настройки на 3–5 Гц при длительной работе.
Практический пример: сабвуфер с диффузором 380 мм и портом 80 см² (настроен на 35 Гц) при уменьшении порта до 40 см² теряет 3 дБ на 35 Гц, но приобретает +2 дБ на 50 Гц из-за смещения резонанса. Четкость баса ухудшается на 30–40% при воспроизведении импульсных сигналов (например, бас-бочки), так как время спада сигнала увеличивается с 50 до 80 мс.
Практические примеры изменения звука при разной площади порта
Сабвуфер с корпусом объёмом 50 литров и портом диаметром 7,5 см (площадь ~44 см²) на частоте настройки 35 Гц демонстрирует выраженный пик на АЧХ в районе 40–50 Гц, но теряет детализацию ниже 30 Гц. При увеличении площади порта до 80 см² (диаметр 10 см) пик сглаживается, а отдача на 25–30 Гц возрастает на 2–3 дБ, что заметно в композициях с глубокими басами, например, в треках с синтезаторными суб-басами или органными партиями. Однако при этом снижается скорость атаки импульсных сигналов – бас становится более «рыхлым», что критично для электронной музыки с быстрыми ударными.
В компактном корпусе объёмом 25 литров уменьшение площади порта с 30 см² до 15 см² (диаметр с 6,2 см до 4,4 см) смещает частоту настройки с 45 Гц на 55 Гц. Это приводит к потере субтонального диапазона, но усиливает среднебасовый акцент, делая звук более «ударным» и подходящим для рок-музыки. При этом растёт нагрузка на динамик: на пиковых уровнях поршневое движение диффузора становится менее линейным, что проявляется в виде искажений на частотах выше 80 Гц. Для коррекции рекомендуется снижать мощность усилителя на 10–15% или использовать фильтр нижних частот с крутизной 24 дБ/окт.
В сабвуфере с двумя портами общей площадью 120 см² (два порта по 60 см²) переход на один порт той же площади сохраняет частоту настройки, но увеличивает скорость потока воздуха в 1,4 раза. Это снижает турбулентность на высоких уровнях громкости, уменьшая «свист» порта, но требует более жёсткого крепления корпуса – вибрации на резонансных частотах усиливаются. На практике разница слышна при прослушивании композиций с резкими басовыми линиями (например, дабстеп или метал): звук становится чище, но теряет часть объёмности, характерной для двухпортовой конструкции.
Для сабвуфера с длинным портом (длина 30 см, площадь 50 см²) уменьшение площади до 35 см² при сохранении длины смещает частоту настройки с 32 Гц на 28 Гц, но увеличивает групповую задержку на 5–7 мс. Это приводит к «запоздалому» басу, который отстаёт от остального спектра, что критично для саундтреков с быстрыми сценами (боевики, игры). Решение – либо сократить длину порта на 20%, либо использовать фазовый корректор в усилителе, компенсирующий задержку.
В системах с пассивным радиатором замена порта площадью 60 см² на радиатор той же эквивалентной площади устраняет турбулентность, но вносит дополнительную массу (обычно 50–100 г), что снижает чувствительность на 1–2 дБ. Звук становится более ровным в диапазоне 40–60 Гц, но теряет динамику на частотах ниже 35 Гц. Для восстановления отдачи требуется увеличить объём корпуса на 10–15% или использовать более мощный усилитель. Пример: в сабвуфере объёмом 40 литров переход на радиатор делает бас «мягче», но менее контролируемым при высокой громкости.
Типичные ошибки при выборе площади порта и их последствия для звучания
Первая и самая распространённая ошибка – игнорирование соотношения площади порта к объёму корпуса. Для сабвуферов с низким Fs (ниже 30 Гц) оптимальное соотношение составляет 10–15 см² на каждый литр внутреннего объёма. Например, при объёме 50 литров площадь порта должна быть в пределах 500–750 см². Отклонение от этих значений на 20% и более приводит к двум крайностям: недостаточная площадь вызывает турбулентность воздуха, проявляющуюся в виде хрипов на высокой громкости, а избыточная – снижает эффективность фазоинвертора, делая бас «рыхлым» и неконтролируемым.
Вторая ошибка – пренебрежение расчётом длины порта. Площадь и длина порта взаимосвязаны: при фиксированной частоте настройки (например, 35 Гц) увеличение площади требует пропорционального удлинения порта. Если этого не сделать, резонансная частота сместится вверх, а АЧХ приобретёт пик на 40–50 Гц, что исказит звучание. Для корректного расчёта используйте формулу: L = (23562.5 × D²) / (V × Fb²) – 0.732 × D, где L – длина порта (см), D – диаметр круглого порта или эквивалентный диаметр прямоугольного (см), V – объём корпуса (л), Fb – частота настройки (Гц).
| Тип ошибки | Последствие для звука | Диапазон частот, Гц | Способ диагностики |
|---|---|---|---|
| Слишком малая площадь порта | Хрипы, искажения на высокой мощности | 50–100 | Тест на максимальной громкости с синусоидальным сигналом |
| Чрезмерно большая площадь порта | Размытый, нечёткий бас | 20–60 | Анализ АЧХ с помощью измерительного микрофона |
| Несоответствие длины порта площади | Смещение резонансной частоты | 30–50 | Сравнение расчётной и фактической Fb |
Третья ошибка – выбор формы порта без учёта аэродинамики. Круглые порты имеют минимальное сопротивление потоку воздуха, но занимают больше места. Прямоугольные порты компактнее, но при соотношении сторон более 3:1 возникают вихревые потери, снижающие КПД на 5–10%. Для прямоугольных портов рекомендуется использовать скруглённые края (радиус не менее 10% от меньшей стороны) и избегать острых углов. Пример: порт 10×30 см с острыми углами будет работать хуже, чем порт 15×20 см с радиусом скругления 2 см.
Четвёртая ошибка – установка порта в зоне акустического «короткого замыкания». Если выходное отверстие порта расположено ближе 15 см к стенке корпуса или динамику, возникает интерференция, снижающая отдачу на 3–6 дБ в диапазоне 40–80 Гц. Оптимальное расстояние от порта до динамика – не менее 1/4 длины волны на частоте настройки. Например, для Fb=35 Гц длина волны составляет ~9,8 м, а минимальное расстояние – 2,45 м, что в реальных корпусах недостижимо. Поэтому на практике руководствуются правилом: порт должен быть максимально удалён от динамика и не направлен на стенки корпуса.
Пятая ошибка – использование портов с шероховатыми внутренними поверхностями. Даже небольшие неровности (например, следы от фрезы при изготовлении из МДФ) увеличивают сопротивление потоку воздуха, что эквивалентно уменьшению площади порта на 5–15%. Для минимизации потерь внутренние стенки порта должны быть гладкими, а переходы между секциями – плавными. Рекомендуется обрабатывать поверхности наждачной бумагой с зернистостью не ниже P220 и покрывать их слоем лака или герметика.
