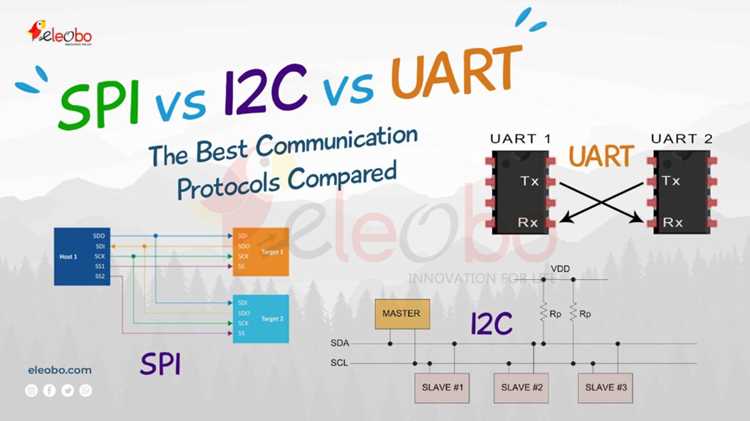

I2c или spi что лучше

Выбор между I2C и SPI определяет не только скорость передачи данных, но и сложность разводки платы, энергопотребление и совместимость с периферией. I2C работает на двух линиях (SDA и SCL) с поддержкой до 1008 устройств на шине, но ограничен скоростью до 5 Мбит/с в режиме Fast-mode Plus. SPI использует четыре линии (MOSI, MISO, SCK, SS) и достигает 50 Мбит/с, но требует отдельного сигнала выбора для каждого устройства. Если проект предполагает подключение более 10 устройств или работу в условиях электромагнитных помех, I2C предпочтительнее из-за встроенной адресации и механизма арбитража.

Потребление тока в I2C ниже за счет использования подтягивающих резисторов (обычно 4,7 кОм) и работы в режиме «открытый коллектор». SPI требует активного управления линиями, что увеличивает энергозатраты на 20–30% при высоких частотах. Однако SPI выигрывает в простоте реализации: отсутствие необходимости в адресации и подтверждениях (ACK/NACK) сокращает время на разработку драйверов. Для устройств с батарейным питанием или низким энергобюджетом (например, IoT-датчики) I2C – оптимальный выбор, если скорость не критична.

Надежность передачи данных в SPI выше благодаря полнодуплексной связи и отсутствию коллизий. I2C уязвим к помехам на длинных линиях (более 1 м) из-за низкого уровня сигнала (0,4 В для логического «0»). В промышленных условиях SPI применяют для связи с быстрыми АЦП, флэш-памятью или дисплеями, где задержки недопустимы. Для отладки I2C проще: большинство логических анализаторов поддерживают декодирование протокола «из коробки», тогда как SPI требует ручной настройки каналов. Если проект предполагает частую смену периферии, SPI упрощает интеграцию новых устройств без изменения адресного пространства.

I2C и SPI: сравнение плюсов и минусов интерфейсов

I2C и SPI – два наиболее распространённых последовательных интерфейса для связи микроконтроллеров с периферийными устройствами. Выбор между ними зависит от требований к скорости, количеству подключаемых устройств, энергопотреблению и сложности реализации. I2C использует две линии (SDA и SCL) с поддержкой адресации до 1008 устройств (при 10-битной адресации), но ограничен скоростью до 5 Мбит/с (в режиме Fast-mode Plus). SPI требует минимум четыре линии (MOSI, MISO, SCK, SS) и не имеет встроенной адресации, но обеспечивает скорость до 50 Мбит/с и выше, что критично для высокоскоростных датчиков или памяти.

Преимущества I2C:

• Минимальное количество проводов (2 линии для любого числа устройств).
• Встроенная адресация и арбитраж шины, упрощающие подключение нескольких устройств.
• Поддержка режима «горячего» подключения (hot-swap) без сбоев.
• Низкое энергопотребление в режиме ожидания (менее 1 мкА).

Недостатки I2C:

• Ограниченная скорость (даже в режиме High-speed – до 3,4 Мбит/с).
• Требует подтягивающих резисторов на линиях SDA/SCL (обычно 4,7 кОм), что увеличивает потребление тока.
• Чувствительность к помехам на длинных линиях (более 1 м).
• Отсутствие аппаратного подтверждения приёма данных (ACK/NACK не гарантирует доставку).

Преимущества SPI:

• Высокая скорость передачи (до 100 Мбит/с в некоторых реализациях).
• Полнодуплексный режим – одновременная передача и приём данных.
• Отсутствие необходимости в подтягивающих резисторах, что снижает энергопотребление.
• Простая аппаратная реализация (нет сложных протоколов адресации).

Недостатки SPI:

• Требует отдельную линию выбора ведомого (SS) для каждого устройства, что увеличивает количество проводов.
• Нет встроенного механизма арбитража – конфликты на шине приводят к сбоям.
• Отсутствие стандартизированного протокола адресации (каждый производитель реализует свой подход).
• Более высокое энергопотребление в активном режиме из-за постоянной тактовой частоты.

Рекомендации по выбору:

1. Используйте I2C для систем с большим количеством низкоскоростных устройств (датчики температуры, EEPROM, RTC), где критична простота подключения и экономия проводов.
2. Выбирайте SPI для высокоскоростных приложений (флэш-память, дисплеи, АЦП/ЦАП), где важна пропускная способность и полнодуплексная связь.
3. Для длинных линий (более 1 м) или зашумлённых сред SPI предпочтительнее из-за устойчивости к помехам.
4. Для проектов с динамическим подключением устройств (например, модули расширения) I2C удобнее благодаря встроенной адресации.

Типичные ошибки при реализации:

• Неправильный подбор подтягивающих резисторов для I2C (слишком большие значения замедляют шину, слишком малые увеличивают потребление). Оптимально: 2,2–4,7 кОм для 3,3 В.
• Игнорирование длины линий SPI – при скоростях выше 10 Мбит/с требуется согласование импеданса (обычно 50–100 Ом).
• Отсутствие проверки ACK/NACK в I2C – ведёт к потере данных без уведомления.
• Неучёт временных задержек в SPI (например, время установления сигнала SS) – приводит к сбоям при высоких частотах.

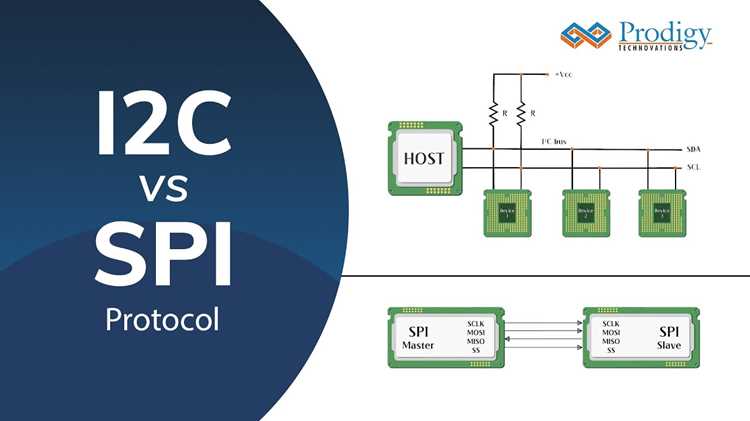

Как выбрать между I2C и SPI для подключения датчиков и периферии

Выбор между I2C и SPI зависит от требований к скорости, количеству устройств и аппаратным ограничениям. SPI обеспечивает скорость до 10 Мбит/с и выше, что критично для высокочастотных датчиков (например, акселерометров с частотой дискретизации 1 кГц и выше). I2C ограничен 400 кГц в стандартном режиме и 3,4 МГц в fast-mode plus, что достаточно для медленных датчиков температуры или EEPROM.

I2C требует только 2 линии (SDA, SCL) для подключения до 1008 устройств (при 7-битной адресации), но адресное пространство ограничено конфликтами. SPI использует 4 линии на каждое устройство (MOSI, MISO, SCK, CS), но позволяет подключать неограниченное количество периферии без конфликтов адресов. Для проектов с 5+ устройствами I2C экономит пины, но усложняет разводку из-за подтягивающих резисторов.

Потребление энергии у I2C ниже за счет двунаправленной шины и отсутствия тактового сигнала в простое. SPI постоянно генерирует SCK, что увеличивает ток потребления на 1–5 мА в зависимости от частоты. Для батарейных устройств (например, IoT-сенсоров) I2C предпочтительнее, если скорость не критична. SPI оправдан при работе с энергоемкими датчиками (например, ADC с разрешением 24 бит), где быстродействие компенсирует расход энергии.

Устойчивость к помехам у SPI выше благодаря дифференциальной передаче данных и отдельной линии выбора устройства (CS). I2C чувствителен к наводкам на длинных линиях (>1 м), что требует экранирования или снижения скорости. Для промышленных применений (например, подключение датчиков в условиях электромагнитных помех) SPI – более надежный выбор, особенно при использовании оптически изолированных трансиверов.

Сложность программной реализации выше у I2C из-за необходимости обработки коллизий, арбитража и проверки ACK/NACK. SPI проще: данные передаются синхронно по фронту/спаду SCK, а CS управляет выбором устройства. Для микроконтроллеров с аппаратной поддержкой обоих интерфейсов (например, STM32, ESP32) разница минимальна, но на слабых МК (например, ATtiny) SPI реализуется быстрее и с меньшими затратами памяти.

Совместимость с датчиками – ключевой фактор. Большинство цифровых датчиков (BME280, MPU6050) поддерживают оба интерфейса, но некоторые (например, высокоскоростные ADC типа ADS1256) работают только по SPI. I2C доминирует в EEPROM (24LCxx) и RTC (DS3231), где скорость не важна. Перед выбором проверяйте datasheet устройства: производители часто указывают рекомендуемый интерфейс и его параметры (например, максимальную длину линии для I2C).

Для мультиплексирования устройств I2C использует мультиплексоры (например, TCA9548A), позволяющие подключать до 8 шин с разными адресами. SPI требует отдельного пина CS на каждое устройство, что ограничивает количество периферии числом свободных GPIO. Если проект предполагает динамическое подключение/отключение устройств (например, в системах с горячей заменой), I2C гибче, но SPI быстрее при статичной конфигурации.

Скорость передачи данных: когда критичен выбор I2C или SPI

SPI обеспечивает скорость до 10–50 Мбит/с в стандартных реализациях, а в оптимизированных системах – свыше 100 Мбит/с. I2C ограничен 1 Мбит/с в режиме Fast-mode Plus и 3,4 Мбит/с в High-speed mode. Для задач с потоковой передачей данных (например, оцифровка аудио с частотой дискретизации 192 кГц и разрядностью 24 бита) SPI – единственный вариант, так как требует пропускной способности ~4,6 Мбит/с, недостижимой для I2C даже в лучшем режиме.

В системах сбора данных от нескольких датчиков с высокой частотой опроса (например, акселерометры с частотой 10 кГц) SPI сокращает задержки. Время передачи одного байта по SPI при тактовой частоте 10 МГц – 0,8 мкс, тогда как I2C в Fast-mode (400 кГц) тратит 20 мкс на байт из-за обязательных старт/стоп-условий и подтверждений. Разница в 25 раз критична при работе с 10+ устройствами, где суммарная задержка I2C достигает миллисекунд, нарушая требования реального времени.

В мультимастерных системах I2C проигрывает SPI по скорости из-за механизма арбитража. Коллизии при одновременной передаче от двух мастеров приводят к повторным попыткам, увеличивая задержки до 100 мкс и более. SPI, работая в режиме «один мастер – несколько слейвов», исключает конфликты, обеспечивая стабильную скорость. Для промышленных сетей с жесткими временными рамками (например, управление шаговыми двигателями) это делает SPI предпочтительным.

При выборе интерфейса для высокоскоростных приложений учитывайте не только максимальную тактовую частоту, но и накладные расходы. SPI требует отдельного сигнала выбора слейва (CS) на каждое устройство, что увеличивает число проводов, но устраняет задержки на адресацию. I2C использует 7-битные адреса, добавляя 1–2 бита на каждую транзакцию. Для передачи 100 байт SPI потратит 800 бит, I2C – 814 бит, но реальная разница проявляется в системах с частыми короткими сообщениями, где служебные биты I2C снижают эффективную скорость на 10–15%.

Сложность схемотехники: количество проводов и нагрузка на микроконтроллер

I2C требует всего двух проводов: SDA (данные) и SCL (тактовый сигнал), независимо от числа подключённых устройств. Это упрощает разводку печатной платы и снижает количество контактов на микроконтроллере (МК). Однако каждый дополнительный узел на шине увеличивает ёмкостную нагрузку, что ограничивает максимальную длину линий (обычно до 1–2 метров при стандартной скорости 100–400 кГц). Превышение ёмкости (типовое значение – 400 пФ) приводит к искажению сигналов и сбоям в работе. Для компенсации используют подтягивающие резисторы (1–10 кОм), но их расчёт зависит от числа устройств и длины проводов.

Нагрузка на МК при работе с I2C связана с необходимостью обработки арбитража шины и проверки подтверждений (ACK/NACK). Каждая транзакция требует генерации тактового сигнала и контроля состояния SDA, что увеличивает загрузку процессора, особенно при высоких скоростях (до 3,4 МГц в режиме Fast-mode Plus). В SPI нагрузка ниже: тактовый сигнал генерируется аппаратно, а данные передаются без подтверждений, что позволяет разгрузить ЦПУ. Однако управление несколькими линиями CS требует дополнительных GPIO и логики в коде, что может нивелировать преимущество.

Поддержка нескольких устройств на одной шине: преимущества и ограничения

I2C и SPI принципиально отличаются по подходу к подключению нескольких устройств. В I2C используется адресация на уровне протокола: каждое устройство имеет уникальный 7- или 10-битный адрес, что позволяет подключать до 128 или 1024 устройств соответственно. Однако на практике количество ограничивается емкостью шины (обычно 400 пФ для стандартного режима) и длиной линий (рекомендуется до 1–2 м). SPI требует отдельного сигнала CS/SS для каждого устройства, что увеличивает число проводов, но снимает ограничения по адресации – теоретически можно подключить столько устройств, сколько позволяет количество GPIO микроконтроллера.

Преимущества мультиплексирования на одной шине:

• Экономия пинов: I2C использует всего 2 линии (SDA, SCL) независимо от числа устройств, SPI – 3 общие линии (MOSI, MISO, SCK) плюс по одному CS на устройство.
• Упрощение разводки: I2C позволяет размещать датчики на значительном расстоянии друг от друга без потери стабильности (при использовании подтягивающих резисторов 1–10 кОм).
• Гибкость конфигурации: I2C поддерживает горячее подключение устройств, SPI – нет (требуется перезапуск системы).

Ограничения и риски:

1. Коллизии и конфликты адресов: В I2C адреса устройств часто фиксированы производителем (например, 0x27 для LCD-модулей на базе PCF8574), что приводит к конфликтам при использовании одинаковых модулей. Решение – применение мультиплексоров (TCA9548A) или устройств с программируемыми адресами (например, AT24Cxx с перемычками A0–A2).
2. Пропускная способность: При подключении >10 устройств к I2C скорость падает из-за увеличения емкости шины. SPI лишен этого ограничения, но требует больше ресурсов микроконтроллера для управления CS.
3. Помехоустойчивость: Длинные линии I2C чувствительны к наводкам – рекомендуется использовать экранированные кабели или повторители (P82B96). SPI более устойчив к помехам за счет дифференциальной передачи (при использовании MOSI/MISO), но критичен к синхронизации SCK.
