Блок цилиндров двигателей ВАЗ – ключевой элемент конструкции, определяющий ресурс, теплоотдачу и механическую прочность силового агрегата. Основным материалом для большинства моделей (2101–2107, 2108–2112, 1118–2170) служит серый чугун СЧ20–СЧ25 с перлитной структурой. Его преимущества: высокая износостойкость (твердость 170–241 HB), демпфирующие свойства, снижающие вибрации, и технологичность литья. Однако чугунные блоки тяжелее алюминиевых аналогов на 20–30 кг, что ухудшает динамику автомобиля.
На двигателях ВАЗ-21126 (Priora), 21127 (Granta) и 21179 (Vesta) применяются алюминиевые блоки с чугунными гильзами. Сплав АК9М2 (алюминий-кремний-медь) обеспечивает снижение массы на 15–20 кг, но требует точного соблюдения температурных режимов эксплуатации. Гильзы изготавливаются из чугуна ИЧГ-33М с твердостью 220–260 HB и хромированным покрытием для повышения износостойкости. Критический момент – зазор между гильзой и поршнем: для 21126 он составляет 0,025–0,045 мм, превышение приводит к задирам.
Особенность блоков ВАЗ – отсутствие ремонтных размеров для большинства чугунных моделей (кроме 2101–2103, где предусмотрены +0,4 мм). Алюминиевые блоки допускают расточку под гильзы увеличенного диаметра, но требуют замены поршневой группы. При капитальном ремонте рекомендуется использовать оригинальные комплектующие или аналоги от Mahle, Kolbenschmidt – сторонние производители часто занижают допуски, что ведет к перегреву и деформации.
Коррозионная стойкость чугунных блоков выше, чем у алюминиевых, но при эксплуатации в условиях высокой влажности требуется антикоррозийная обработка масляных каналов. Для алюминиевых блоков критичен контроль затяжки болтов ГБЦ: момент для 21126 – 69,4–85,7 Н·м (в три этапа), превышение вызывает деформацию постели коленвала. При сборке обязательно применение новых болтов – повторное использование недопустимо из-за пластической деформации.
Материалы блока двигателя ВАЗ: состав и особенности
Блоки цилиндров двигателей ВАЗ изготавливаются преимущественно из серого чугуна марки СЧ20 или СЧ25 по ГОСТ 1412-85. Эти сплавы содержат 3,2–3,5% углерода, 1,8–2,4% кремния и до 0,8% марганца, что обеспечивает высокую износостойкость и демпфирующие свойства. Для моделей с повышенными требованиями к прочности (например, ВАЗ-21126) применяется модифицированный чугун с добавками хрома (0,2–0,4%) и никеля (0,3–0,5%), что увеличивает предел прочности на разрыв до 250 МПа.
Алюминиевые блоки используются в двигателях ВАЗ-21127 и ВАЗ-11194 (1,6 л, 16 клапанов). Сплав АК9М2 по ГОСТ 1583-93 содержит 8,5–10,5% кремния, 0,2–0,5% магния и 0,5–1,5% меди. Преимущества алюминия – снижение массы на 20–25% и улучшенный теплоотвод, но требуется установка чугунных гильз или применение технологии плазменного напыления для повышения износостойкости цилиндров.
В таблице приведены ключевые характеристики материалов блоков ВАЗ:
| Материал | Марка сплава | Твердость, HB | Коэффициент теплопроводности, Вт/(м·К) | Область применения |
|---|---|---|---|---|
| Серый чугун | СЧ20/СЧ25 | 170–241 | 45–50 | ВАЗ-2101–2107, 2108–2115 (1,3–1,5 л) |
| Модифицированный чугун | СЧ25 с Cr/Ni | 200–260 | 48–52 | ВАЗ-21126 (1,6 л, 16V) |
| Алюминиевый сплав | АК9М2 | 80–100 | 150–170 | ВАЗ-21127, 11194 (1,6 л, 16V) |
Для чугунных блоков критичен контроль микроструктуры: преобладание перлита (не менее 90%) и равномерное распределение графита пластинчатой формы. При ремонте рекомендуется проверять твердость по Бринеллю – отклонение более ±15 HB от нормы свидетельствует о перегреве или неправильной термообработке. Алюминиевые блоки требуют защиты от коррозии: при эксплуатации в условиях повышенной влажности обязательна установка магниевых анодов в систему охлаждения.
Особенность блоков ВАЗ – отсутствие термической обработки после литья для чугунных вариантов. Это упрощает производство, но снижает усталостную прочность. Для двигателей с турбонаддувом (например, ВАЗ-21128) рекомендуется дополнительная обработка – нормализация при 850–900°C с последующим отпуском для снятия внутренних напряжений.
Гильзы цилиндров в алюминиевых блоках изготавливаются из чугуна ИЧХ16НГТ (износостойкий хромоникелевый) или стали 38ХМЮА с азотированием поверхности. Толщина стенок гильз – 2,5–3 мм, глубина азотированного слоя – 0,3–0,5 мм. При капитальном ремонте допускается расточка гильз не более чем на 0,5 мм от номинального размера, иначе снижается ресурс.
Для повышения герметичности стыка блока и головки цилиндров на чугунных двигателях применяются прокладки из безасбестового материала (например, «Ферронит» или «Графлекс»). Алюминиевые блоки требуют использования металлоармированных прокладок с эластомерным покрытием – это компенсирует разницу в тепловом расширении материалов. Момент затяжки болтов ГБЦ для чугунных блоков – 90–100 Н·м, для алюминиевых – 70–80 Н·м с доворотом на 90°.
При выборе масла для двигателей с алюминиевыми блоками предпочтение отдается составам с низким содержанием золы (SAPS < 0,8%) и добавками молибдена или цинка. Это предотвращает образование отложений на поверхностях цилиндров и снижает риск задиров. Для чугунных блоков критичен контроль уровня антифриза – при использовании воды или некачественных охлаждающих жидкостей развивается кавитационная эрозия, особенно в зоне выпускных каналов.

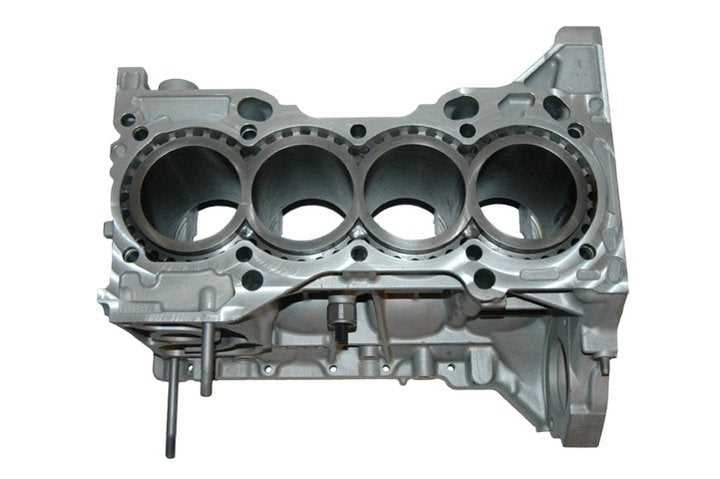

Какие сплавы используются для изготовления блоков цилиндров ВАЗ
Блоки цилиндров двигателей ВАЗ преимущественно изготавливаются из чугунных и алюминиевых сплавов, выбор которых зависит от модели и поколения силового агрегата. Чугунные блоки применялись в классических моторах, таких как ВАЗ-2101, ВАЗ-2103 и их модификациях, где требовалась высокая прочность и термостойкость. Основной сплав – серый чугун с пластинчатым графитом марки СЧ20 или СЧ25 по ГОСТ 1412-85, содержащий 3,2–3,6% углерода, 1,9–2,5% кремния и до 0,8% марганца.
Алюминиевые блоки стали стандартом для современных двигателей ВАЗ, начиная с семейства 2110 и далее. Используются сплавы на основе алюминия с добавками кремния, меди и магния. Наиболее распространённые марки:
- АК9М2 (AlSi9Cu2Mg) – содержит 8–10% кремния, 1,5–2,5% меди, 0,3–0,6% магния; применяется в блоках 21124, 21126 (Приора).
- АК12М2МгН (AlSi12Cu2MgNi) – с повышенным содержанием кремния (11–13%) и никеля (0,8–1,3%); используется в двигателях 21128 и некоторых экспортных версиях.
- АК7ч (AlSi7Mg) – облегчённый сплав с 6,5–7,5% кремния и 0,25–0,45% магния; встречается в ранних алюминиевых блоках (например, 21083).
Ключевое преимущество алюминиевых сплавов – снижение массы блока на 40–50% по сравнению с чугуном, что улучшает динамику автомобиля и расход топлива. Однако алюминий уступает чугуну по жёсткости и износостойкости, поэтому в конструкции предусмотрены чугунные гильзы или специальные покрытия цилиндров. Например, в двигателях ВАЗ-21126 и 21127 применяется технология плазменного напыления молибденового слоя толщиной 0,1–0,2 мм для повышения ресурса.
Для блоков с «сухими» гильзами (например, 11183, 11186) используется алюминиевый сплав АК9М2 с запрессованными чугунными гильзами из серого чугуна СЧ25. Гильзы имеют толщину стенки 2–3 мм и термообработку для повышения твёрдости до 220–250 HB. В блоках без гильз (21126, 21127) рабочая поверхность цилиндров упрочняется методом хонингования с последующим нанесением антифрикционного покрытия на основе никеля и карбида кремния.
Температурные режимы эксплуатации влияют на выбор сплава. Чугунные блоки выдерживают локальный нагрев до 600°C без деформаций, тогда как алюминиевые сплавы теряют прочность при температурах выше 250–300°C. Для компенсации этого в алюминиевых блоках ВАЗ применяются усиленные рёбра жёсткости и увеличенные каналы системы охлаждения. Например, в двигателе 21127 площадь охлаждающих каналов увеличена на 15% по сравнению с 21126.
При ремонте блоков цилиндров важно учитывать совместимость сплавов с материалами поршней и колец. Для чугунных блоков оптимальны поршни из алюминиевого сплава АК12Д с покрытием оловом или графитом. В алюминиевых блоках используются поршни из сплава АК4-1 с анодированным покрытием или стальными вставками в зоне верхнего компрессионного кольца. Несоответствие материалов приводит к ускоренному износу или задирам цилиндров.
При выборе сплава для тюнинга или замены блока цилиндров рекомендуется ориентироваться на заводские спецификации. Для форсированных двигателей (с турбонаддувом или увеличенной степенью сжатия) предпочтительны чугунные блоки или алюминиевые с усиленными гильзами из легированного чугуна ИЧХ16НТ. В атмосферных моторах допустимо использование алюминиевых блоков с плазменным напылением, но с обязательной проверкой тепловых зазоров и системы охлаждения.
Отличия чугунных и алюминиевых блоков двигателей ВАЗ по характеристикам
Чугунные блоки цилиндров ВАЗ, применяемые в моделях до 2000-х годов (например, 21083, 2110), изготавливаются из серого чугуна СЧ20 или СЧ25 с содержанием углерода 3,2–3,5%. Их масса достигает 35–40 кг, что на 20–25 кг больше алюминиевых аналогов. Предел прочности на растяжение – 200–250 МПа, модуль упругости – 110–120 ГПа. Такие блоки выдерживают термические нагрузки до 350°C без деформации, что критично для форсированных двигателей с турбонаддувом (например, ВАЗ-21126 с наддувом). Однако высокая теплоёмкость чугуна (500–550 Дж/кг·К) замедляет прогрев двигателя на 15–20% по сравнению с алюминиевыми вариантами.
Алюминиевые блоки ВАЗ (модели 21126, 11194, 21179) выполняются из сплавов АК9М2 или АК12М2 с добавлением кремния (8–12%) и меди (1–2%). Их масса – 12–15 кг, что снижает общий вес двигателя на 12–15%. Прочность на разрыв – 180–220 МПа, модуль упругости – 70–75 ГПа, что требует усиленных гильз из чугуна или стали (например, нирезистовые гильзы в двигателе 1.8 TSI). Теплопроводность алюминия (150–180 Вт/м·К) в 3–4 раза выше чугуна, что ускоряет прогрев и снижает риск локальных перегревов. Однако коэффициент линейного расширения (23·10⁻⁶ 1/°C) вынуждает использовать увеличенные тепловые зазоры в поршневой группе.
Чугунные блоки демонстрируют лучшую вибростойкость: логарифмический декремент затухания колебаний у чугуна – 0,02–0,03, у алюминия – 0,005–0,01. Это критично для длинноходных двигателей (например, ВАЗ-2106 с ходом поршня 80 мм), где алюминиевые блоки требуют дополнительных демпферов или усиленных опор. При этом чугун склонен к коррозии при контакте с охлаждающей жидкостью низкого качества, что приводит к образованию раковин глубиной до 0,5 мм за 5–7 лет эксплуатации. Алюминиевые блоки устойчивы к коррозии, но подвержены кавитационному износу гильз при использовании некачественных антифризов.
Ремонтопригодность чугунных блоков выше: они допускают расточку цилиндров до 3–4 ремонтных размеров (например, с 82 до 82,4 мм у ВАЗ-21083) без потери жёсткости. Алюминиевые блоки с чугунными гильзами ограничены 1–2 расточками (максимум до 82,5 мм у 21126), после чего требуют гильзовки или замены. Стоимость капитального ремонта чугунного блока – 8–12 тыс. рублей, алюминиевого – 15–20 тыс. рублей из-за необходимости прецизионной обработки гильз. Однако алюминиевые блоки позволяют снизить расход топлива на 3–5% за счёт уменьшения массы и улучшенного теплообмена.
Выбор материала блока зависит от условий эксплуатации. Для городского режима с частыми холодными пусками и умеренными нагрузками оптимальны алюминиевые блоки (например, 1.6 л 21126). Для внедорожников, коммерческого транспорта или тюнингованных двигателей (мощностью свыше 150 л.с.) предпочтительны чугунные блоки (2103, 21214) из-за повышенной жёсткости и термостойкости. При эксплуатации в регионах с резкими перепадами температур алюминиевые блоки требуют более частой замены прокладок ГБЦ (каждые 60–80 тыс. км) из-за разницы в тепловом расширении материалов.
Как проверить качество материала блока цилиндров при покупке запчасти
Материал блока должен соответствовать заводским стандартам: для большинства моделей ВАЗ используется серый чугун марки СЧ20 или СЧ25 с твёрдостью по Бринеллю 170–241 HB. Проверить твёрдость можно портативным твердомером: отклонение более 10% от нормы свидетельствует о нарушении технологии литья или использовании вторичного сырья. На поверхности не должно быть раковин, трещин или следов механической обработки с нарушением геометрии.
Оцените вес блока: оригинальный блок цилиндров ВАЗ-21083 весит 32–34 кг, а блок для 16-клапанного двигателя 2112 – 38–40 кг. Разница в 2–3 кг от эталонного значения указывает на возможное утончение стенок или замену материала на более лёгкий сплав. Взвешивание проводите на электронных весах с точностью до 100 г.
Проверьте микроструктуру материала визуально. На свежем изломе качественный чугун имеет мелкозернистую структуру с равномерным распределением графита. Крупные включения, слоистость или блестящие участки металла говорят о пережоге или неоднородности состава. Для анализа используйте лупу с 10-кратным увеличением и сравните структуру с образцом заводского блока.
Обратите внимание на обработку посадочных мест. Диаметр цилиндров должен соответствовать номиналу с допуском ±0,02 мм (например, 82,00–82,02 мм для ВАЗ-2108). Проверьте овальность и конусность нутромером: отклонения более 0,01 мм недопустимы. Поверхность должна быть хонингованной, без рисок глубиной свыше 0,005 мм – их наличие ускоряет износ поршневых колец.
Требуйте у продавца сертификат соответствия или паспорт на деталь. В документах должны быть указаны химический состав материала (углерод 3,2–3,5%, кремний 1,8–2,2%, марганец 0,6–0,9%) и результаты испытаний на прочность. Блоки без сопроводительной документации – потенциальный брак или контрафакт, даже если внешне выглядят исправными.
