Из чего делают литые диски

Литые автомобильные диски изготавливаются преимущественно из алюминиевых сплавов, среди которых доминируют системы Al-Si, Al-Mg и Al-Si-Mg. Наиболее распространён сплав A356 (AlSi7Mg0.3), обеспечивающий оптимальное сочетание прочности (предел текучести 180–220 МПа), пластичности (удлинение 5–8%) и коррозионной стойкости. Для высоконагруженных дисков применяют модификации с добавками меди (A357) или скандия, повышающие предел прочности до 300 МПа, но снижающие свариваемость.

Магниевые сплавы (AZ91D, AM60B) используются реже из-за низкой коррозионной стойкости и сложности литья, хотя их плотность (1,74 г/см³ против 2,7 г/см³ у алюминия) позволяет снизить массу диска на 20–30%. Критическая проблема магния – образование оксидных плёнок при контакте с воздухом, требующее инертной атмосферы при плавке. Титановые сплавы (Ti-6Al-4V) применяются в премиальном сегменте, но их стоимость в 5–7 раз выше алюминиевых аналогов, а обработка требует специализированного оборудования.

Ключевые требования к материалам: жидкотекучесть не менее 350 мм (по спиральной пробе), минимальная усадка (1,0–1,2% для Al-Si), стойкость к термической усталости при циклических нагрузках. Для улучшения механических свойств применяют термическую обработку: закалку при 535–545°C с последующим старением при 150–180°C в течение 4–8 часов. Дефекты литья (пористость, горячие трещины) минимизируют за счёт оптимизации литниковой системы и использования вакуумного литья.

Альтернативные материалы: композиты на основе алюминия с керамическими частицами (SiC, Al₂O₃) повышают жёсткость на 30–40%, но увеличивают износ режущего инструмента при механической обработке. Углеродное волокно используется в единичных случаях из-за высокой стоимости и сложности соединения с металлической ступицей. При выборе материала учитывают не только прочностные характеристики, но и технологичность: сплавы с высоким содержанием кремния (>12%) склонны к образованию крупных эвтектических зёрен, снижающих ударную вязкость.

Какие сплавы алюминия применяются для литых дисков и их свойства

Для производства литых автомобильных дисков используют алюминиевые сплавы с добавками кремния, магния, меди и других элементов. Основные марки – A356.2, A357.2, 6061 и 6082. Эти сплавы обеспечивают баланс прочности, пластичности и коррозионной стойкости, критичных для эксплуатации в условиях динамических нагрузок и агрессивных сред.

Сплав A356.2 (Al-Si7Mg0.3) – наиболее распространённый выбор для литых дисков. Содержание кремния (6,5–7,5%) улучшает литейные свойства, а магний (0,25–0,45%) повышает прочность после термообработки. Предел прочности на разрыв достигает 260–310 МПа, относительное удлинение – 3–5%. Сплав устойчив к коррозии, но склонен к образованию микропор при некачественном литье.

• A357.2 (Al-Si7Mg0.6) – модификация A356.2 с увеличенным содержанием магния (0,45–0,7%). За счёт этого прочность возрастает до 310–340 МПа, но пластичность снижается (удлинение 2–4%). Применяется для дисков премиум-сегмента и спортивных автомобилей, где приоритетна жёсткость.
• 6061 (Al-Mg1SiCu) – деформируемый сплав, используемый для кованых дисков, но иногда и для литых. Содержит медь (0,15–0,4%), что повышает прочность (до 310 МПа), но снижает коррозионную стойкость. Требует анодирования для защиты от окисления.
• 6082 (Al-Si1MgMn) – аналог 6061 с добавкой марганца (0,4–1,0%), улучшающей свариваемость. Прочность – 310–340 МПа, удлинение – 6–10%. Реже применяется для литья из-за худших литейных свойств, но востребован в конструкциях с повышенными требованиями к ударной вязкости.

Термообработка – ключевой фактор, определяющий свойства сплавов. Для A356.2 и A357.2 применяют режим T6 (закалка + искусственное старение), что увеличивает прочность на 30–50%. Без термообработки предел прочности снижается до 180–220 МПа, что недопустимо для дисков. Контроль температуры закалки (±5°C) критичен: перегрев ведёт к росту зерна и снижению пластичности.

Коррозионная стойкость сплавов зависит от состава и обработки поверхности. A356.2 и A357.2 устойчивы к атмосферной коррозии благодаря оксидной плёнке, но в солевых средах (зимние дороги) требуют защитных покрытий: порошковой окраски или анодирования. Сплавы с медью (6061) без дополнительной защиты корродируют в 2–3 раза быстрее. Для дисков, эксплуатируемых в прибрежных регионах, рекомендуется использовать A356.2 с хроматным конверсионным покрытием.

Выбор сплава определяется балансом стоимости, технологичности и требований к эксплуатации. A356.2 оптимален для массового производства благодаря низкой стоимости и хорошим литейным свойствам. A357.2 и 6082 выбирают для высоконагруженных дисков, где критична прочность. При проектировании учитывают: толщину стенок (не менее 4 мм для A356.2), радиусы скруглений (R≥3 мм для снижения концентрации напряжений) и расположение литниковых систем для минимизации пористости.

Преимущества и недостатки магниевых сплавов в производстве дисков

Магниевые сплавы (например, AZ91D, AM60B) выделяются минимальной плотностью – 1,74–1,83 г/см³, что на 30–35% легче алюминиевых аналогов и на 75% легче стали. Это снижает неподрессоренные массы автомобиля, улучшая динамику разгона (на 2–4%) и топливную эффективность (до 1,5 л/100 км при замене стальных дисков). Высокая удельная прочность (предел прочности на разрыв – 200–250 МПа) позволяет уменьшать толщину стенок диска без потери жесткости, что критично для спортивных и гоночных моделей. Теплопроводность магния (156 Вт/(м·К)) превосходит алюминий (90–120 Вт/(м·К)), ускоряя отвод тепла от тормозных механизмов и снижая риск перегрева колодок на 15–20%. Однако низкий модуль упругости (45 ГПа против 70 ГПа у алюминия) требует усиления конструкции в зонах крепления к ступице, иначе возможны деформации при ударных нагрузках.

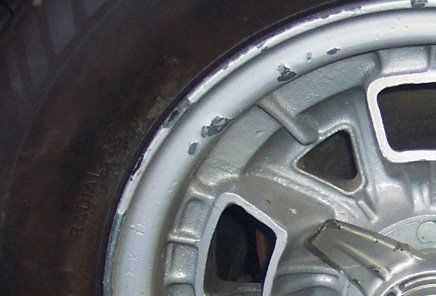

Главный недостаток магниевых сплавов – низкая коррозионная стойкость: без защитного покрытия (например, порошковой краски или анодирования) диск теряет 0,1–0,3 мм толщины в год в условиях городской эксплуатации с реагентами. Обработка поверхности увеличивает стоимость на 20–30%, но критична для долговечности. Литейные дефекты (пористость, горячие трещины) встречаются чаще, чем у алюминия, из-за широкого интервала кристаллизации (437–600°C против 550–660°C у A356), что требует строгого контроля температурного режима при литье под давлением. Для серийного производства рекомендуется использовать сплавы с добавками редкоземельных металлов (например, WE43), повышающие коррозионную стойкость на 40%, но увеличивающие стоимость на 15–20%. Магний не подходит для дисков с глубоким ободом из-за риска растрескивания при гибке.

Сравнение прочности и веса стали, алюминия и титана для дисков

Стальные диски выдерживают нагрузки до 1200 МПа при пределе текучести, но их удельный вес – 7,85 г/см³ – делает их самыми тяжёлыми среди трёх материалов. Для коммерческого транспорта и внедорожников это оправдано: сталь дешевле в производстве и ремонте, а её пластичность снижает риск хрупкого разрушения при ударах. Однако на легковых автомобилях каждый килограмм лишнего веса ухудшает динамику и увеличивает расход топлива на 0,3–0,5 л/100 км при массе диска в 10–15 кг.

Алюминиевые сплавы (например, A356 или 6061) весят 2,7 г/см³, что на 65% легче стали, но их прочность ограничена 200–300 МПа. Литые алюминиевые диски снижают неподрессоренные массы, улучшая управляемость и торможение, но склонны к усталостным трещинам при экстремальных нагрузках. Для городских автомобилей и спорткаров это оптимальный баланс: при толщине спиц в 5–7 мм они выдерживают стандартные нагрузки, но требуют регулярного осмотра на предмет микроповреждений.

Титановые сплавы (Ti-6Al-4V) сочетают прочность до 900 МПа и плотность 4,43 г/см³, превосходя алюминий по удельной прочности в 2,5 раза. Однако стоимость производства в 10–15 раз выше алюминиевых аналогов, а сложность механической обработки ограничивает применение премиальными сегментами. В автоспорте титановые диски оправданы: снижение массы на 30–40% по сравнению со сталью критично для разгонной динамики, но для массового рынка их использование нерентабельно.

Технологические требования к материалам при литье под низким давлением

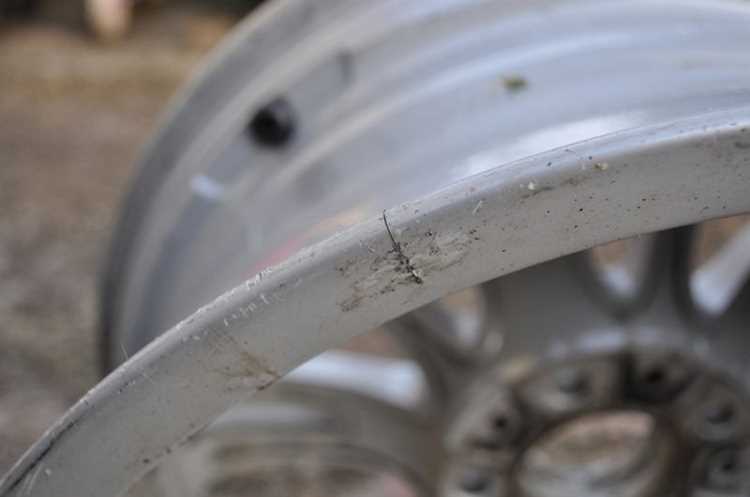

Литьё под низким давлением (ЛНД) предъявляет жёсткие требования к химическому составу сплавов, особенно к содержанию кремния, магния и железа. Для алюминиевых дисков оптимальным считается сплав AlSi7Mg0.3 с содержанием кремния 6,5–7,5% и магния 0,25–0,45%. Превышение 0,5% железа приводит к образованию хрупких интерметаллидов, снижающих ударную вязкость на 20–30%. При использовании вторичного алюминия допустимое содержание примесей (медь, цинк) не должно превышать 0,1% для сохранения коррозионной стойкости.

Температурный интервал заливки сплава критически важен для предотвращения дефектов. Для AlSi7Mg0.3 рекомендуемый диапазон – 680–720°C. При температуре ниже 670°C возрастает риск недоливов из-за повышенной вязкости, выше 730°C – усиливается газопоглощение, что ведёт к пористости. Контроль температуры должен осуществляться с точностью ±5°C с помощью термопар типа K, установленных в тигле и литниковой системе.

Скорость кристаллизации сплава напрямую влияет на микроструктуру и механические свойства. При ЛНД охлаждение должно быть направленным: от обода к ступице, с градиентом 3–5°C/см. Для этого используют водоохлаждаемые кокили с регулируемым расходом хладагента (0,8–1,2 л/мин на секцию). Неравномерное охлаждение вызывает внутренние напряжения, приводящие к трещинам при термообработке. Минимальная толщина стенки отливки – 3,5 мм, при меньших значениях резко возрастает вероятность горячих трещин.

Газосодержание расплава не должно превышать 0,15 см³/100 г (по методу Straube-Pfeiffer). Для дегазации применяют продувку аргоном с расходом 10–15 л/мин в течение 10–15 минут или обработку флюсами на основе хлоридов и фторидов (например, NaCl-KCl-MgCl₂ в соотношении 40:40:20). Без дегазации пористость в отливках достигает 3–5%, что снижает предел прочности на 15–20%. Контроль газосодержания проводят перед каждой заливкой с помощью вакуумного теста.

Модифицирование сплава обязательно для измельчения эвтектической структуры. Используют стронций (0,015–0,03%) или натрий (0,05–0,08%), вводимые в виде лигатур AlSr10 или AlNa10. Стронций предпочтительнее: он не выгорает при длительном выстаивании расплава и обеспечивает стабильное измельчение кремниевых включений до 5–10 мкм. Без модифицирования размер частиц кремния достигает 50–100 мкм, что снижает относительное удлинение сплава на 40–50%.

Влияние легирующих добавок на коррозионную стойкость дисков

Алюминиевые сплавы для литых дисков содержат легирующие элементы, определяющие их устойчивость к коррозии. Основные добавки – магний (Mg), кремний (Si), медь (Cu) и цинк (Zn). Сплавы серии 6xxx (Al-Mg-Si) демонстрируют высокую коррозионную стойкость благодаря образованию плотной оксидной пленки Al₂O₃, усиленной магнием. Однако при содержании Mg выше 1,5% возрастает риск межкристаллитной коррозии из-за выделения фазы Mg₂Si по границам зерен.

Медь в сплавах серии 2xxx (Al-Cu) повышает прочность, но снижает коррозионную стойкость. При концентрации Cu > 4% сплавы становятся склонными к питтинговой коррозии в хлоридсодержащих средах (дорожные реагенты). Для нейтрализации эффекта вводят марганец (Mn) в количестве 0,2–0,8%, который измельчает зерно и уменьшает электрохимическую гетерогенность структуры.

Цинк в сплавах серии 7xxx (Al-Zn-Mg) ускоряет старение и повышает прочность, но при содержании Zn > 6% резко снижается стойкость к коррозионному растрескиванию под напряжением. Оптимальный состав – Al-5Zn-1,5Mg с добавкой 0,1–0,2% циркония (Zr), который подавляет выделение неравновесных фаз и стабилизирует оксидный слой.

Кремний в эвтектических сплавах Al-Si (серия 4xxx) улучшает литейные свойства, но при концентрации Si > 12% образуются крупные кристаллы кремния, создающие локальные анодные участки. Для повышения коррозионной стойкости вводят стронций (Sr) в количестве 0,01–0,03%, который модифицирует эвтектику и снижает пористость отливок.

Титан (Ti) и бор (B) в концентрациях 0,1–0,2% используются для измельчения зерна, что косвенно улучшает коррозионную стойкость за счет уменьшения протяженности границ зерен – потенциальных путей распространения коррозии. Однако превышение 0,3% Ti приводит к образованию интерметаллидов TiAl₃, ускоряющих локальную коррозию.

Никель (Ni) в количестве 0,5–1,5% повышает жаропрочность сплавов, но в присутствии хлоридов способствует образованию гальванических пар с алюминием. Для дисков, эксплуатируемых в условиях зимних дорог, содержание Ni ограничивают 0,3% или заменяют его кобальтом (Co), который не ухудшает коррозионные свойства.

Хром (Cr) в концентрации 0,1–0,3% эффективно подавляет коррозию за счет образования защитных оксидных пленок Cr₂O₃. Однако при термообработке свыше 500°C хром может выделяться в виде крупных частиц Al₇Cr, снижая пластичность. Рекомендуется сочетание Cr с Mn в соотношении 1:2 для сбалансированного эффекта.

Для дисков, эксплуатируемых в приморских регионах, оптимальны сплавы Al-3Mg-0,5Si с добавкой 0,1% скандия (Sc), который повышает коррозионную стойкость на 30–40% за счет наноструктурирования оксидного слоя. В условиях городской эксплуатации с реагентами предпочтительны сплавы Al-5Zn-1,5Mg с 0,2% Zr, обеспечивающие баланс прочности и устойчивости к питтинговой коррозии.

Особенности термической обработки литых дисков для повышения долговечности

Термическая обработка литых автомобильных дисков из алюминиевых сплавов (преимущественно серий 6xxx и 7xxx) решает две ключевые задачи: устранение внутренних напряжений после литья и повышение механических свойств. Основные методы – закалка, искусственное старение и отжиг. Температурные режимы зависят от состава сплава: для Al-Si-Mg (например, A356) оптимальная температура закалки составляет 530–540°C с выдержкой 4–6 часов, для Al-Zn-Mg-Cu (7075) – 460–475°C.

Закалка проводится в воде или полимерных растворах с температурой 20–40°C. Скорость охлаждения критична: при превышении 100°C/с возникает риск коробления диска, при замедлении ниже 50°C/с – неполное растворение легирующих элементов. Для дисков диаметром свыше 18 дюймов рекомендуется ступенчатая закалка: сначала в воде (30–60 с), затем на воздухе до 200°C.

• Искусственное старение (T6): нагрев до 150–180°C, выдержка 4–12 часов. Для сплава A356 типичный режим – 165°C/6 ч, что обеспечивает предел прочности 280–320 МПа и твердость 90–110 HB.
• Перестарение (T7): 180–220°C/2–8 ч. Снижает прочность на 10–15%, но повышает пластичность и стойкость к коррозионному растрескиванию под напряжением.
• Отжиг (O): 340–360°C/2–4 ч с медленным охлаждением (20–30°C/ч). Применяется для снятия напряжений перед механической обработкой.

Контроль температуры в печи – критический параметр. Допустимое отклонение не должно превышать ±5°C. Для равномерного прогрева дисков используют печи с принудительной циркуляцией воздуха и многоточечным контролем температуры. Время выдержки отсчитывается с момента достижения заданной температуры во всех точках садки.

Дефекты термообработки и их последствия:

1. Недогрев при закалке: неполное растворение фаз Mg₂Si или Al₂Cu, снижение прочности на 20–30%.
2. Перегрев: рост зерна, образование пор, падение ударной вязкости на 40–50%.
3. Неравномерное охлаждение: коробление диска, остаточные напряжения до 150 МПа.
4. Нарушение режима старения: снижение твердости на 15–25% или охрупчивание.

Для дисков, эксплуатируемых в условиях низких температур (-40°C и ниже), рекомендуется модифицированный режим T6 с пониженной температурой старения (140–150°C) и увеличенной выдержкой (8–10 ч). Это сохраняет пластичность при отрицательных температурах, предотвращая хрупкое разрушение. Для спортивных дисков с повышенными требованиями к усталостной прочности применяют двойное старение: 120°C/2 ч + 170°C/6 ч.

После термообработки обязателен контроль механических свойств. Минимальные требования для литых дисков: предел прочности ≥260 МПа, относительное удлинение ≥7%, твердость ≥80 HB. Для проверки используют образцы-свидетели, вырезанные из литниковой системы, или неразрушающие методы (ультразвуковой контроль модуля упругости). При обнаружении отклонений партия дисков подвергается повторной термообработке с корректировкой режимов.
