Интеркулер – это теплообменник, снижающий температуру воздуха, поступающего в двигатель после турбонаддува. При сжатии воздуха турбокомпрессором его температура повышается до 120–200°C, что снижает плотность и эффективность горения топливной смеси. Интеркулер охлаждает воздух до 40–60°C, увеличивая массу кислорода в цилиндрах на 10–15% и повышая мощность двигателя на 5–20% без изменения объема.
Существует два типа интеркулеров: воздушные и водяные. Воздушные – наиболее распространенные, с КПД 70–85%, но требуют правильного расположения (перед радиатором или в крыле) для эффективного обдува. Водяные интеркулеры компактнее, с КПД до 90%, но сложнее в обслуживании из-за дополнительного насоса и теплообменника. Выбор зависит от мощности двигателя и условий эксплуатации: для городского режима достаточно воздушного, для гоночных автомобилей – водяного.
Принцип работы основан на теплопередаче: горячий воздух проходит через сотовую структуру интеркулера, отдавая тепло металлическим пластинам или трубкам. Скорость охлаждения зависит от площади поверхности теплообмена и скорости потока воздуха. Оптимальная площадь для двигателя 2.0 л с турбиной – 0.3–0.5 м². При установке важно избегать резких изгибов патрубков, увеличивающих сопротивление потоку и снижающих эффективность на 5–10%.
Неисправный интеркулер приводит к детонации, потере мощности и повышенному расходу топлива. Признаки проблем: масляные подтеки на корпусе, повышенный наддув при низких оборотах, перегрев двигателя. Рекомендуется проверять герметичность системы каждые 20 000 км и очищать соты от грязи и масла раз в 10 000 км. Для двигателей с наддувом 1.5 бар и выше используйте интеркулеры с толщиной пластин не менее 30 мм для предотвращения теплового насыщения.

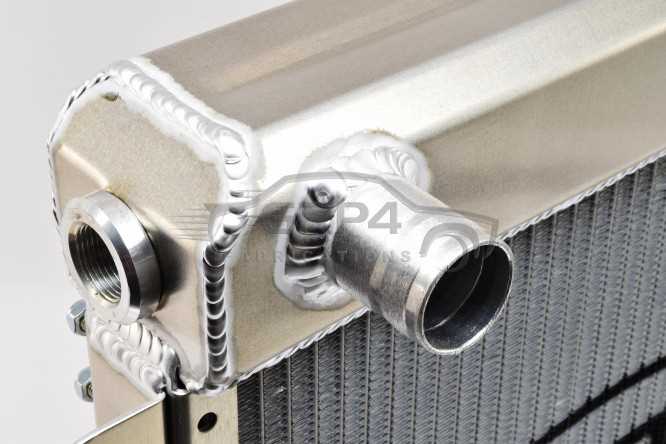

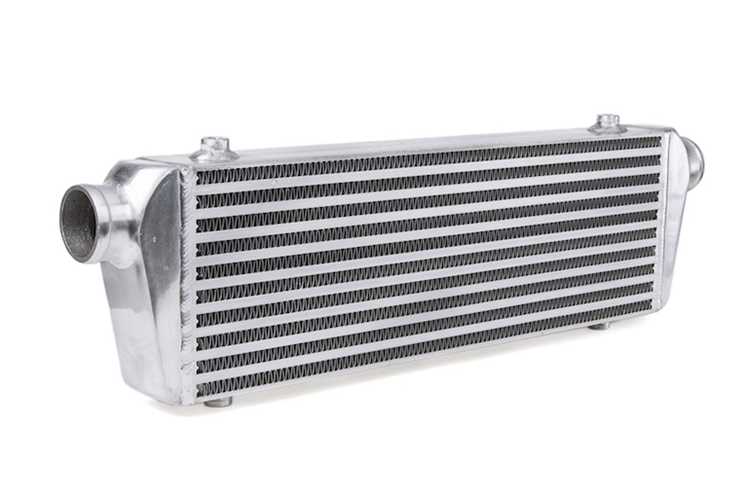

Интеркулер в автомобиле: назначение и принцип работы
Интеркулер – теплообменник, снижающий температуру воздуха, нагнетаемого турбокомпрессором или механическим нагнетателем, перед его подачей в цилиндры двигателя. При сжатии воздух нагревается до 120–200°C, что снижает его плотность и эффективность сгорания топлива. Интеркулер охлаждает воздух до 40–60°C, увеличивая массу кислорода в том же объеме на 15–25% и повышая мощность двигателя на 10–15% без изменения рабочего объема.
Существует два типа интеркулеров: воздушные и жидкостные. Воздушные используют поток набегающего воздуха для охлаждения, устанавливаются перед радиатором или в крыльях автомобиля. Их эффективность зависит от скорости движения и температуры окружающей среды, но они проще в обслуживании и дешевле. Жидкостные интеркулеры применяют отдельный контур с охлаждающей жидкостью, что позволяет добиться более стабильного охлаждения независимо от внешних условий, но требуют дополнительного насоса и радиатора.
Принцип работы интеркулера основан на теплопередаче: горячий воздух из турбины проходит через сотовую или трубчатую структуру теплообменника, отдавая тепло металлическим пластинам или жидкости. В воздушных моделях тепло рассеивается в атмосферу, в жидкостных – передается в отдельный радиатор. Оптимальная площадь теплообменной поверхности для легкового автомобиля составляет 0,3–0,5 м², что обеспечивает баланс между эффективностью и аэродинамическим сопротивлением.
Неправильная установка интеркулера приводит к падению давления наддува. Каждый дополнительный изгиб патрубков увеличивает сопротивление на 0,05–0,1 бара, что снижает мощность на 2–5%. Рекомендуется использовать патрубки диаметром не менее 50–60 мм для двигателей до 300 л.с. и 70–80 мм для более мощных агрегатов. Материал патрубков – силикон с армированием, выдерживающий температуру до 250°C и давление до 2 бар.
Загрязнение интеркулера снижает его эффективность на 30–40%. Масляные отложения из системы вентиляции картера и пыль образуют изолирующий слой на теплообменных поверхностях. Чистку проводят каждые 20–30 тыс. км пробега с использованием специальных очистителей для интеркулеров или изопропилового спирта. При сильном загрязнении требуется демонтаж и промывка в ультразвуковой ванне.
Для двигателей с высокой степенью форсировки (от 1,5 бара наддува) применяют двухступенчатые интеркулеры или системы с промежуточным охлаждением. В таких системах воздух сначала охлаждается в первичном интеркулере, затем дополнительно в жидкостном теплообменнике. Это позволяет снизить температуру на впуске до 20–30°C, что критично для предотвращения детонации и увеличения ресурса двигателя.
При выборе интеркулера учитывают не только мощность двигателя, но и условия эксплуатации. Для городского режима с частыми остановками эффективнее жидкостные системы, для трековых заездов – воздушные с увеличенной площадью теплообмена. Материал теплообменника – алюминий для большинства применений, медь используется в гоночных автомобилях из-за лучшей теплопроводности, но большего веса и стоимости.
Как интеркулер снижает температуру воздуха перед подачей в двигатель
Интеркулер работает по принципу теплообменника: сжатый турбокомпрессором воздух проходит через систему тонких алюминиевых или медных трубок с ребрами, увеличивающими площадь контакта с окружающим воздухом. При скорости автомобиля 60–100 км/ч встречный поток охлаждает поверхность интеркулера на 30–50°C, снижая температуру наддувочного воздуха с 120–180°C до 40–70°C. Эффективность зависит от материала: алюминиевые модели отводят тепло на 15–20% быстрее стальных, а медные – до 25%, но тяжелее и дороже.
Водяные интеркулеры используют жидкостный контур с радиатором и насосом, что позволяет снижать температуру воздуха на 60–80°C даже при низких скоростях или в пробках. Такие системы компактнее воздушных, но требуют регулярной проверки уровня охлаждающей жидкости и чистоты каналов – загрязнение на 1 мм снижает теплоотдачу на 12–18%. Для двигателей мощностью свыше 300 л.с. рекомендуется устанавливать дополнительный вентилятор с термостатом, включающийся при превышении 50°C на входе.
Расположение интеркулера критично: фронтальное размещение перед основным радиатором охлаждает воздух на 10–15% эффективнее, чем установка в крыле или над двигателем, но увеличивает аэродинамическое сопротивление. Для снижения температуры на 5–7°C дополнительно применяют теплоизоляцию впускного коллектора и патрубков – это предотвращает повторный нагрев воздуха от горячих поверхностей двигателя. В гоночных автомобилях используют интеркулеры с увеличенной фронтальной площадью (до 0,5 м²) и оптимизированной геометрией ребер для максимального теплосъема при скоростях свыше 150 км/ч.
Основные типы интеркулеров: воздушные и водяные – сравнение конструкций
Интеркулеры делятся на два основных типа: воздушные и водяные. Воздушные модели используют атмосферный воздух для охлаждения сжатого воздуха от турбонагнетателя, проходящего через алюминиевые или медные трубки с оребрением. Их эффективность зависит от скорости движения автомобиля и температуры окружающей среды – при 20°C набегающий поток снижает температуру наддувочного воздуха на 40–60°C. Конструкция проста: теплообменник устанавливается перед радиатором или в отдельном воздуховоде, что минимизирует потери давления (обычно 0,1–0,3 бара).
Водяные интеркулеры применяют жидкостный теплоноситель (антифриз или дистиллированную воду) для отвода тепла. Система включает насос, радиатор и расширительный бачок, что увеличивает массу на 5–15 кг по сравнению с воздушными аналогами. Преимущество – стабильная работа независимо от скорости: при температуре охлаждающей жидкости 60°C удается снизить температуру воздуха на 70–90°C. Однако сложность монтажа и необходимость обслуживания (замена жидкости, проверка герметичности) ограничивают применение в серийных автомобилях.
Ключевое отличие – время реакции. Воздушные интеркулеры начинают охлаждать воздух сразу после запуска двигателя, тогда как водяным требуется 30–90 секунд для прогрева жидкости. Это критично для гоночных автомобилей, где задержка в охлаждении может привести к детонации. Водяные системы предпочтительны для двигателей с высоким наддувом (свыше 1,5 бара), где воздушные не справляются из-за ограниченного пространства под капотом.
Материалы конструкции влияют на долговечность. Воздушные интеркулеры изготавливают из алюминия (сплавы 3003 или 6061) с толщиной стенок 1,5–2 мм, что обеспечивает ресурс 150–200 тыс. км. Водяные часто используют медь или латунь для трубок, так как эти металлы лучше проводят тепло (теплопроводность меди – 401 Вт/м·К против 205 у алюминия). Однако медь тяжелее и дороже, поэтому в массовом производстве применяют комбинированные решения: алюминиевые пластины с медными трубками.
Гидравлическое сопротивление – слабое место водяных интеркулеров. Даже при оптимальной конструкции потери давления достигают 0,2–0,5 бара из-за дополнительных элементов (насос, клапаны, трубопроводы). Воздушные модели теряют 0,1–0,3 бара, но требуют правильного подбора размеров: слишком большой теплообменник увеличивает объем воздуха в системе, что замедляет отклик турбины. Для двигателей объемом до 2,5 л оптимальная площадь фронтальной поверхности воздушного интеркулера – 0,15–0,25 м².
Обслуживание водяных систем включает проверку уровня жидкости каждые 10 тыс. км и замену каждые 2 года (или 50 тыс. км). Воздушные интеркулеры требуют очистки от грязи и масла раз в 30–50 тыс. км – засорение оребрения на 20% снижает эффективность на 10–15%. Для защиты от коррозии внутренние поверхности покрывают эпоксидными составами, а внешние – антигравийной пленкой. В регионах с высокой влажностью или солевыми реагентами на дорогах рекомендуется использовать интеркулеры с анодированным покрытием.
Выбор типа зависит от условий эксплуатации. Для городских автомобилей с умеренным наддувом (до 1 бара) достаточно воздушного интеркулера – он дешевле, легче и не требует сложного обслуживания. Водяные системы оправданы для тюнингованных двигателей с наддувом свыше 1,5 бара или в условиях ограниченного пространства (например, в моторных отсеках спорткаров). При установке водяного интеркулера критически важно обеспечить достаточный объем радиатора охлаждения жидкости – его площадь должна быть не менее 30% от площади основного радиатора двигателя.
Почему перегрев воздуха вредит турбированным двигателям и как этого избежать
Турбокомпрессор сжимает воздух, повышая его плотность перед подачей в цилиндры. При сжатии температура воздуха растёт пропорционально степени наддува: на каждые 0,1 бара давления температура увеличивается на 6–10°C. Например, при давлении 1,5 бара воздух нагревается до 120–150°C даже при уличной температуре 20°C. Горячий воздух расширяется, снижая количество молекул кислорода в единице объёма – ключевого элемента для эффективного сгорания топлива.
Снижение плотности воздуха на 10% из-за нагрева уменьшает мощность двигателя на 8–12% при том же расходе топлива. Это происходит потому, что ЭБУ корректирует состав смеси, добавляя больше топлива для компенсации недостатка кислорода, что ведёт к детонации. Детонация разрушает поршневые кольца, стенки цилиндров и подшипники коленвала за 10–15 тысяч километров при регулярной эксплуатации с перегретым воздухом.
- Термическая нагрузка на детали: температура в камере сгорания при работе на горячем воздухе достигает 2200°C вместо 1800–1900°C, что ускоряет износ клапанов и свечей зажигания в 2–3 раза.
- Увеличение теплового зазора: поршни расширяются сильнее, что приводит к задирам на юбках и стенках цилиндров при пробеге свыше 50 тысяч км.
- Снижение ресурса турбины: горячий воздух повышает температуру выхлопных газов на 50–80°C, что сокращает срок службы турбокомпрессора на 30–40%.
Интеркулер – основной инструмент борьбы с перегревом. Его эффективность измеряется в процентах снижения температуры: качественные алюминиевые модели охлаждают воздух на 60–70%, медные – на 70–80%. Например, при входной температуре 150°C интеркулер с эффективностью 70% снизит её до 60°C, восстановив плотность воздуха почти до исходного уровня. Однако даже лучшие интеркулеры теряют эффективность при загрязнении или недостаточном обдуве.
Правильный монтаж интеркулера критичен. Расположение перед радиатором охлаждения двигателя снижает его КПД на 15–20% из-за подогрева встречным потоком горячего воздуха от радиатора. Оптимальное решение – установка интеркулера в переднем бампере с отдельным воздухозаборником и направляющими дефлекторами, обеспечивающими равномерный обдув всей поверхности. Для автомобилей с ограниченным пространством используют боковые или крышные интеркулеры, но их эффективность ниже на 10–15%.
- Регулярная очистка интеркулера: грязь и масло на рёбрах снижают теплоотдачу на 20–30%. Очистка каждые 15–20 тысяч км специальными пенными составами восстанавливает эффективность.
- Контроль давления наддува: превышение заводских значений на 0,2 бара увеличивает температуру воздуха на 20–25°C. Использование электронных контроллеров наддува с обратной связью предотвращает перегрев.
- Замена воздушного фильтра: засорённый фильтр увеличивает сопротивление на впуске, заставляя турбину работать с большей нагрузкой и нагревать воздух сильнее. Замена каждые 10–12 тысяч км.
- Мониторинг температуры воздуха на впуске: установка датчика температуры после интеркулера позволяет отслеживать эффективность охлаждения. Критическое значение – 70°C при давлении наддува 1,2 бара.
Для двигателей с высокой степенью форсировки применяют дополнительные системы охлаждения. Водяные интеркулеры снижают температуру воздуха на 80–90%, но требуют отдельного контура с насосом и радиатором. Их использование оправдано при давлении наддува свыше 2 бар. Альтернатива – впрыск воды или метанола во впускной тракт: испарение жидкости отбирает тепло, снижая температуру воздуха на 30–50°C. Однако такая система требует точной настройки и регулярного обслуживания.
Перегрев воздуха на впуске – не только вопрос потери мощности, но и прямой угрозы ресурсу двигателя. При температуре воздуха выше 80°C на входе в цилиндры риск детонации возрастает в 4–5 раз, а при 100°C – в 10–12 раз. Современные ЭБУ способны корректировать угол зажигания и состав смеси, но эти меры лишь смягчают последствия, а не устраняют причину. Единственный надёжный способ – поддержание температуры воздуха на впуске в пределах 40–60°C при любых режимах работы двигателя.
