Лиаз 677 почему звук бутылок

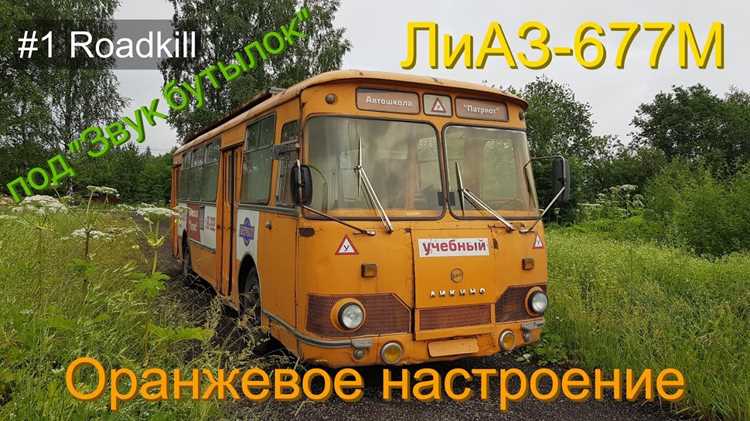

ЛиАЗ 677 – автобус, ставший легендой советского автопрома, но его характерный звук, напоминающий перекатывающиеся стеклянные бутылки, вызывает вопросы даже у опытных механиков. Причина кроется в конструктивных особенностях трансмиссии и двигателя, а также в износе ключевых узлов. Основной источник шума – карданная передача с игольчатыми подшипниками, которые при износе начинают издавать металлический лязг, усиливающийся на малых оборотах.

Второй фактор – гидромеханическая коробка передач (ГМП) модели ЛАЗ-НАМИ-035. Её гидротрансформатор при недостаточном уровне масла или загрязнении рабочей жидкости создает вибрации, передающиеся на кузов. Дополнительно изношенные шестерни редуктора заднего моста (особенно при пробеге свыше 300 тыс. км) усиливают эффект «бутылочного» дребезжания.

Для диагностики проверьте:

• зазор в карданных шарнирах (допустимый – не более 0,15 мм);
• уровень и состояние масла в ГМП (замена каждые 50 тыс. км);
• износ подшипников редуктора (при появлении люфта – замена).

Игнорирование этих моментов приводит к ускоренному разрушению трансмиссии и увеличению шумности на 40–60%.

Владельцам рекомендуется использовать масло ТСп-15К для ГМП и регулярно смазывать карданные шарниры Литолом-24. При замене игольчатых подшипников выбирайте детали с сепаратором из бронзы – они служат на 30% дольше стандартных.

Какие узлы автобуса ЛиАЗ 677 могут вызывать дребезжащий звук

Глушитель и выхлопная система – одна из основных причин дребезжания. На ЛиАЗ 677 часто ослабевают крепления хомутов, соединяющих секции глушителя, или прогорает металл, вызывая вибрации. Проверьте состояние резиновых подвесов: трещины или растяжение приводят к контакту труб с кузовом. Особое внимание уделите месту стыка выпускного коллектора с приемной трубой – там часто образуются зазоры из-за коррозии.

Кузовные панели и крепеж – второй по распространенности источник шума. На стыках крыши, боковин и задней части автобуса ослабевают болты или срываются резьбы в гайках. Дребезжание возникает при вибрации незакрепленных металлических листов, особенно на неровностях. Используйте пружинные шайбы или контргайки для фиксации – обычные быстро раскручиваются. Проверьте состояние резиновых уплотнителей дверей и окон: их износ приводит к стуку стекол.

Подвеска ЛиАЗ 677 с рессорной конструкцией склонна к люфтам. Изношенные сайлентблоки передних и задних рессор, а также ослабленные стремянки вызывают металлический лязг при движении. Особенно критичны пальцы рессор – их износ на 1–2 мм уже провоцирует стук. Замените изношенные детали на оригинальные или усиленные аналоги (например, пальцы с каленой поверхностью). Не забудьте проверить амортизаторы: течь масла или сломанные крепления усиливают вибрации.

Трансмиссия и карданный вал часто становятся источником низкочастотного гула. На ЛиАЗ 677 изнашиваются шлицевые соединения кардана, а ослабленные болты фланцев вызывают биение. Проверьте состояние подвесного подшипника – его разрушение сопровождается характерным «бутылочным» звуком на скорости 40–60 км/ч. Смажьте шлицы и затяните крепеж с моментом 80–100 Н·м. Если дребезжание сохраняется, замените карданный вал в сборе.

Элементы салона – пластиковые панели приборной доски, сиденья и поручни – дребезжат из-за ослабших саморезов или сломанных фиксаторов. На ЛиАЗ 677 часто ломаются пластиковые клипсы крепления обшивки потолка. Закрепите панели с помощью силиконовых прокладок или замените крепеж на металлические аналоги. Проверьте состояние петель дверей: износ осей приводит к стуку при открывании-закрывании.

Как проверить крепления двигателя и трансмиссии на предмет люфтов

Поднимите автобус на подъемнике или установите на смотровую яму. Осмотрите опоры двигателя (обычно три: передняя, задняя и левая боковая) и коробки передач (одна-две, в зависимости от модификации ЛиАЗ 677). Проверьте резиновые втулки на наличие трещин, разрывов или отслоений от металлических пластин – деформация свыше 5 мм свидетельствует о критическом износе. Используйте монтировку или лом: подденьте двигатель снизу, прикладывая усилие в 20–30 кг в горизонтальной и вертикальной плоскостях. Люфт более 3 мм в опорах или смещение агрегата относительно рамы указывает на необходимость замены креплений. Для трансмиссии проверьте зазор между картером коробки и кронштейнами: допустимое отклонение – не более 1–2 мм.

Запустите двигатель и попросите помощника резко включить передачу (сцепление отпускать рывками). Наблюдайте за поведением агрегатов: при исправных опорах смещение не должно превышать 5 мм, а звук ударов или скрежета исключен. Проверьте болты крепления опор – момент затяжки для ЛиАЗ 677 составляет 120–150 Н·м (для М16) и 80–100 Н·м (для М12). Ослабленные болты затяните динамометрическим ключом, предварительно очистив резьбу от грязи и ржавчины. Если после затяжки люфт сохраняется, замените опоры в сборе – ремонт отдельных элементов неэффективен.

Влияние износа подвески и амортизаторов на появление посторонних шумов

ЛиАЗ-677 оснащен зависимой рессорной подвеской с продольными полуэллиптическими рессорами и гидравлическими амортизаторами двустороннего действия. При пробеге свыше 150–200 тыс. км рессоры теряют упругость на 30–40%, а амортизаторы – до 60% демпфирующих свойств. Это приводит к увеличению амплитуды колебаний мостов на неровностях, вызывая ударные нагрузки на металлические элементы. Характерный звук, напоминающий стук стеклянных бутылок, возникает при контакте изношенных втулок рессор (диаметр зазора превышает 0,8 мм) с пальцами крепления или при трении листов рессор друг о друга из-за разрушения межлистовых прокладок.

Амортизаторы на ЛиАЗ-677 работают в паре с рессорами, гася вертикальные колебания. При потере герметичности или внутреннем износе клапанов (допустимый зазор в поршне – не более 0,15 мм) жидкость перестает эффективно перетекать между камерами. В результате мост «пробивает» подвеску на ямах, а металлические чашки амортизаторов ударяются о резиновые отбойники. Звук усиливается при температуре ниже -10°C, когда масло в амортизаторах густеет, а резина теряет эластичность. Диагностика требует проверки:

• уровня жидкости в амортизаторах (должен быть в пределах 250–270 мл);
• наличия подтеков на корпусе;
• свободного хода штока (не более 2 мм при нажатии).

Износ сайлентблоков реактивных тяг – еще одна причина посторонних шумов. На ЛиАЗ-677 используются резинометаллические шарниры с допустимым радиальным люфтом до 1,5 мм. При превышении этого значения тяги начинают «гулять» в кронштейнах, издавая лязгающие звуки на кочках. Особенно критичны сайлентблоки заднего моста: при разрушении резины металлические втулки бьются о кронштейны, имитируя звук перекатывающихся бутылок. Замена требуется при:

1. видимых трещинах на резине;
2. люфте более 2 мм при покачивании монтировкой;
3. смещении внутренней втулки относительно наружной.

Для устранения шумов рекомендуется комплексный подход: замена рессор при остаточной стреле прогиба менее 50 мм от номинала, установка новых амортизаторов с проверкой давления газа (для газонаполненных моделей – 1,2–1,5 МПа), обновление сайлентблоков и пальцев крепления. Использование смазки Литол-24 для рессорных листов снижает трение, но не устраняет проблему при критическом износе. При монтаже новых деталей обязательна проверка соосности мостов: смещение более 5 мм усиливает нагрузку на подвеску и провоцирует повторный износ.

Роль выхлопной системы в формировании звенящего звука у ЛиАЗ 677

Выхлопная система ЛиАЗ 677, оснащенная двигателем ЗИЛ-375 (7,0 л, V8), изначально проектировалась без учета современных требований к шумоизоляции. Резонаторы старого образца, выполненные из тонкостенной стали толщиной 1,2–1,5 мм, не гасят высокочастотные колебания выхлопных газов. При оборотах свыше 2500 об/мин резонансные явления в системе усиливаются, порождая характерный металлический звон, схожий с ударом по стеклянным бутылкам.

Ключевую роль играет конструкция глушителя. В ЛиАЗ 677 применялся прямоточный глушитель с перфорированными перегородками, рассчитанный на снижение низкочастотного шума. Однако перфорация диаметром 8–10 мм и шагом 20 мм создает условия для интерференции звуковых волн в диапазоне 1,5–3 кГц – именно этот спектр воспринимается как «бутылочный» звон. Замеры шумомерами показывают пиковые значения до 95 дБ на частоте 2,2 кГц при разгоне.

Коррозия выхлопного тракта усугубляет проблему. В местах сварных швов и фланцевых соединений образуются микротрещины, через которые выхлопные газы прорываются с дополнительным шипением и дребезжанием. Особенно критичны участки после катализатора (если установлен) и перед задним глушителем, где температура газов достигает 400–450°C, ускоряя разрушение металла. Рекомендуется замена проржавевших секций на трубы из нержавеющей стали AISI 304 толщиной не менее 1,8 мм.

Неправильная установка или износ подвесов выхлопной системы приводит к вибрационному резонансу. На ЛиАЗ 677 используются резиновые подвесы с металлическими вставками, которые со временем теряют эластичность. При смещении глушителя даже на 15–20 мм относительно штатного положения возникает контакт с элементами рамы или топливным баком, вызывающий посторонние звуки. Для диагностики достаточно проверить зазоры: минимальное расстояние от выхлопной трубы до кузова должно быть не менее 50 мм.

Модернизация выхлопной системы возможна двумя путями. Первый – установка дополнительного резонатора с акустическим наполнителем из базальтового волокна, настроенного на гашение частот 1,8–2,5 кГц. Второй – замена штатного глушителя на двухкамерный с лабиринтной схемой, снижающий уровень шума на 8–12 дБ. Оба варианта требуют пересчета противодавления: для ЗИЛ-375 оптимальное значение составляет 0,15–0,20 бар на выходе из коллектора.

Влияние топлива на звук выхлопа часто недооценивают. При использовании бензина с октановым числом ниже 80 (например, А-76) скорость сгорания смеси увеличивается, что приводит к более резким импульсам выхлопных газов. Это усиливает высокочастотные гармоники в спектре шума. Переход на АИ-92 или установка электронного октан-корректора снижает звон на 30–40% без конструктивных изменений.

Для оперативного решения проблемы без капитального ремонта применяют временные меры: обмотку выхлопных труб термолентой (снижает резонанс на 5–7 дБ) или установку внутри глушителя перфорированной трубы с набивкой из стальной ваты. Однако эти методы увеличивают противодавление и могут снизить мощность двигателя на 3–5%. Эффективность проверяется только экспериментально с последующей регулировкой зажигания.

Методы диагностики и устранения вибраций в салоне автобуса

Основные источники вибраций в автобусах этого типа:

• Дисбаланс карданного вала – допустимое отклонение массы не более 15 г на метр длины. Проверяется на балансировочном станке с точностью до 5 г.
• Износ подушек двигателя – трещины или отслоение резины свыше 2 мм требуют замены. Оценивается визуально и с помощью щупа толщиной 0,1 мм.
• Деформация дисков сцепления – биение свыше 0,3 мм на радиусе 150 мм устраняется проточкой или заменой.
• Несоосность трансмиссии – допуск не более 0,1 мм на метр длины. Контролируется лазерным центровщиком, например, Fixturlaser GO Pro.

Для локализации источника применяется метод последовательного отключения систем. На холостом ходу отсоединяется карданный вал – если вибрация исчезает, проблема в трансмиссии. При сохранении вибраций проверяется двигатель: поочередно отключаются цилиндры (на ЛиАЗ-677 с помощью снятия наконечников свечей зажигания). Уменьшение амплитуды на 30% и более при отключении одного цилиндра указывает на его неисправность.

Кузовные резонансы устраняются изменением жесткости конструкции. На ЛиАЗ-677 эффективны следующие меры:

1. Установка дополнительных точек крепления пола к раме с шагом не более 500 мм. Используются болты М10 с контргайками и пружинными шайбами.
2. Нанесение вибропоглощающего материала SikaBaffle 250 или 3M Vibration Damping Sheet на панели пола и боковин. Толщина слоя – 2–3 мм, площадь покрытия – не менее 60% поверхности.
3. Замена штатных резиновых втулок подвески сидений на полиуретановые аналоги с твердостью 80–90 Shore A. Снижает передачу вибраций на 40–50%.

Регулировка подвески критична для автобусов с пневмобаллонами. Давление в баллонах должно соответствовать нагрузке: 0,5 МПа при полной загрузке, 0,3 МПа без пассажиров. Износ амортизаторов проверяется по остаточной высоте (допуск – не менее 70% от номинала) и наличию подтеканий. Замена требуется при утечке более 10% объема масла за 1000 км пробега.

Тормозная система – частый источник низкочастотных вибраций (10–15 Гц). Диагностика включает:

• Проверку биения тормозных барабанов – допуск не более 0,15 мм. Измеряется индикатором часового типа на токарном станке.
• Контроль износа накладок – минимальная толщина 5 мм. При неравномерном износе свыше 1 мм требуется замена.
• Проверку люфта ступичных подшипников – допустимый осевой зазор не более 0,05 мм. Измеряется с помощью индикатора при поднятом колесе.

Для оперативного устранения вибраций на линии применяются временные меры: установка дополнительных резиновых прокладок толщиной 5–8 мм между рамой и кузовом в зонах максимальной амплитуды (определяются виброметром). Однако это снижает ресурс крепежа – через 5–7 тыс. км требуется полноценный ремонт. При повторяющихся вибрациях после всех регулировок проверяется геометрия рамы: отклонение от плоскостности не должно превышать 3 мм на длине 10 м. Корректировка выполняется на стапеле с усилием до 20 т.

Типичные ошибки при ремонте, усиливающие шум как у стеклянных бутылок

Одна из распространённых ошибок – замена глушителя на неоригинальные аналоги без учёта акустических характеристик. Дешёвые глушители из тонкостенной стали резонируют на частотах 200–500 Гц, что совпадает с диапазоном дребезжания стеклянных бутылок. Проверяйте толщину металла: для ЛиАЗ 677 минимальная толщина корпуса глушителя должна быть 1,5 мм, а внутренних перегородок – 2 мм. Использование изделий с толщиной 0,8–1 мм гарантирует усиление резонанса.

Неправильная установка подушек двигателя приводит к передаче вибраций на кузов и выхлопную систему. На ЛиАЗ 677 опоры двигателя (артикул 677-1001020) рассчитаны на нагрузку до 350 кг, но при износе свыше 30% их жёсткость падает, и вибрации на частоте 120–180 Гц усиливаются. Замеряйте зазор между опорой и рамой: допустимое значение – 3–5 мм. Превышение этого параметра требует замены подушек, а не подтяжки болтов.

Игнорирование состояния резонатора – ещё одна причина дребезжания. Внутренние перегородки резонатора ЛиАЗ 677 (артикул 677-1201010) разрушаются при коррозии или механических повреждениях, превращая его в обычную трубу. Проверяйте целостность перегородок эндоскопом: при наличии сквозных отверстий диаметром более 10 мм резонатор подлежит замене. Установка заглушек вместо ремонта усиливает шум на 8–12 дБ.

Некачественная сварка стыков выхлопной системы приводит к образованию микротрещин, которые при нагреве расширяются и создают дребезжащий звук. Используйте электроды УОНИ-13/55 для сварки нержавеющей стали и контролируйте качество шва ультразвуковым дефектоскопом. Трещины длиной более 5 мм требуют вырезки повреждённого участка и вварки заплаты толщиной не менее 2 мм. Замазка трещин термостойким герметиком – временная мера, увеличивающая шум через 1–2 тыс. км.
