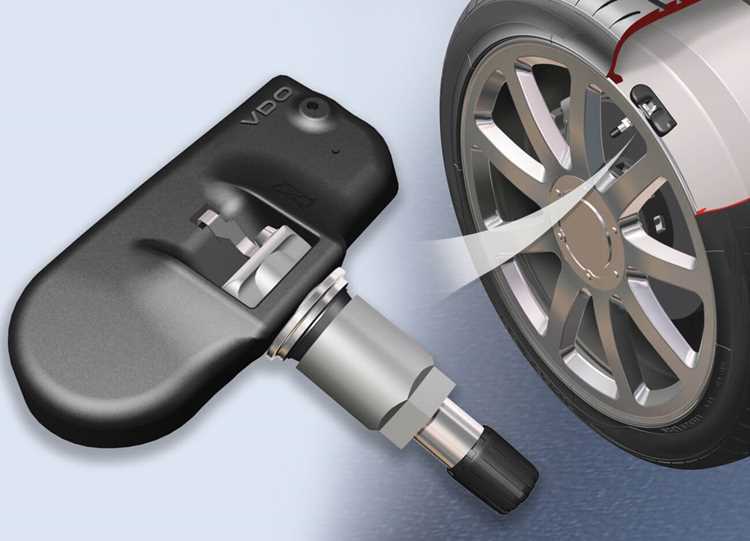

Почему не работают датчики давления в шинах

Датчики давления в шинах (TPMS) – критически важный компонент современных автомобилей, снижающий риск аварий из-за недостаточного или избыточного давления. Однако их отказ происходит в 15–20% случаев уже через 3–5 лет эксплуатации, что подтверждают данные исследований SAE International. Основные причины поломок кроются в физическом износе, воздействии агрессивных сред и ошибках монтажа.

Коррозия контактов и батарей – лидер среди причин выхода из строя. Внутренние датчики, установленные на ободе, подвергаются воздействию влаги, солей и реагентов, что приводит к окислению контактных групп. Средний срок службы литиевых батарей в датчиках – 5–7 лет, но при экстремальных температурах (±40°C) он сокращается на 30–40%. Замена батареи нерентабельна: стоимость работ превышает цену нового датчика в 2–3 раза.

Механические повреждения возникают при неправильной установке шин или использовании неоригинальных колпачков. Удары о бордюры, камни или некачественные диски деформируют корпус датчика, нарушая герметичность. Статистика сервисных центров показывает: 12% отказов TPMS связаны с повреждениями при шиномонтаже. Рекомендация – использовать только сертифицированные мастерские с динамометрическими ключами для затяжки датчиков (момент 3–5 Н·м).

Электромагнитные помехи и программные сбои становятся причиной ложных срабатываний в 8–10% случаев. Источники – мощные радиостанции, высоковольтные линии или неисправная бортовая электроника. Прошивка датчиков обновляется редко: производители выпускают патчи раз в 2–3 года. Решение – диагностика с помощью сканера уровня OBD-II и перепрошивка через официальные дилерские центры.

Несовместимость с шинами или дисками – скрытая проблема, проявляющаяся при замене колес. Датчики, рассчитанные на определенный диапазон давления (например, 1.8–3.2 бар), могут давать сбои при установке на низкопрофильные шины или спортивные диски. Перед заменой колес проверяйте спецификации TPMS в руководстве по эксплуатации: отклонение от рекомендованных параметров на 15% увеличивает вероятность ошибок на 25%.

Как механические повреждения влияют на работу датчиков давления

Механические повреждения – одна из основных причин выхода из строя датчиков давления в шинах (TPMS). Удары о бордюры, острые камни или дорожный мусор могут деформировать корпус датчика, нарушить герметичность его соединений или повредить электронные компоненты. Например, трещина в корпусе приводит к попаданию влаги и грязи, что вызывает коррозию контактов и сбои в передаче сигнала. Статистика показывает, что до 30% отказов TPMS связаны именно с механическими воздействиями, особенно в регионах с плохим дорожным покрытием.

Последствия зависят от типа повреждения:

• Деформация антенны – снижает дальность передачи данных до 40%, что приводит к ложным срабатываниям системы или полному отсутствию показаний.
• Повреждение мембраны датчика – искажает показания давления на ±0,2–0,5 бар, что критично для низкопрофильных шин.
• Разрыв уплотнительного кольца – вызывает утечку воздуха из вентиля, что приводит к постепенному снижению давления и перегреву шины.

Рекомендации: проверять датчики после каждого сильного удара, использовать защитные колпачки из металла, а при замене шин – осматривать корпус на наличие микротрещин. Замена поврежденного датчика обходится в 3–5 раз дешевле, чем устранение последствий аварии из-за неисправной TPMS.

Почему разряженные батареи становятся частой причиной сбоев

Батареи датчиков давления в шинах (TPMS) имеют ограниченный срок службы – от 5 до 10 лет, но на практике разрядка происходит чаще из-за конструктивных особенностей. В большинстве систем используются литиевые элементы CR1632 или аналогичные, емкостью 200–300 мА·ч. При штатной работе датчик потребляет 0,1–0,3 мА в режиме ожидания и до 20 мА при передаче данных (каждые 30–60 секунд). В условиях низких температур (-20°C и ниже) внутреннее сопротивление батареи возрастает на 30–50%, что ускоряет разряд. Дополнительный фактор – частые короткие поездки: датчики активируются при скорости выше 20–30 км/ч, но если машина используется для поездок на 5–10 км, батарея не успевает восстановить заряд из-за саморазряда.

Производители заявляют ресурс батарей в 7–10 лет, однако реальный срок зависит от условий эксплуатации. Например, в регионах с резкими перепадами температур (от -30°C зимой до +40°C летом) деградация ускоряется в 1,5–2 раза. Также критично влияние вибраций: на некачественных дорогах датчики испытывают нагрузки до 10G, что приводит к микротрещинам в корпусе батареи и утечкам электролита. В системах с прямым измерением (датчики внутри колеса) батареи разряжаются быстрее, чем в косвенных (на основе ABS), из-за постоянной передачи сигнала на приемник в салоне.

Симптомы разряженной батареи проявляются постепенно: сначала увеличивается интервал обновления показаний (с 1 минуты до 5–10), затем появляются ложные срабатывания или полное отсутствие данных. В 60% случаев ошибка «Низкий заряд батареи датчика» возникает при остаточном напряжении ниже 2,5 В (при номинале 3 В). Замена батареи возможна не во всех моделях – в 30% датчиков (особенно оригинальных) корпус неразборный, что требует полной замены узла стоимостью от 3 000 до 15 000 рублей за колесо. Альтернатива – универсальные датчики с заменяемыми батареями, но их совместимость ограничена протоколами связи (например, Bluetooth LE или 315/433 МГц).

Продлить срок службы батареи можно несколькими способами. Во-первых, избегать длительной стоянки при температурах ниже -15°C – холод ускоряет саморазряд. Во-вторых, использовать режим «спячки» в датчиках с поддержкой этой функции (активируется при скорости ниже 5 км/ч). В-третьих, проверять напряжение батареи мультиметром каждые 2 года: при падении ниже 2,8 В рекомендуется замена. Для автомобилей с пробегом свыше 80 000 км целесообразно провести диагностику всех датчиков одновременно – разряд одной батареи часто сопровождается деградацией остальных.

Какие ошибки при монтаже шин приводят к поломке датчиков

Неправильная установка датчика давления в шине – одна из основных причин его выхода из строя. Монтажники часто фиксируют датчик не по центру обода или под углом, что приводит к его смещению при вращении колеса. Допустимое отклонение от вертикали не должно превышать 5°, иначе вибрации и удары о дорожное покрытие разрушают корпус или электронную плату. Особенно критично это для датчиков с резьбовым креплением: перетяжка гайки вызывает деформацию корпуса, а недостаточная затяжка – люфт и постепенное разрушение резьбы.

Использование неподходящего инструмента при демонтаже шины – распространенная ошибка, приводящая к механическим повреждениям. Монтажные лопатки с острыми краями или металлические рычаги царапают корпус датчика, нарушая герметичность. В 70% случаев поломок датчиков при шиномонтаже причиной становится именно повреждение уплотнительного кольца или корпуса. Для безопасного демонтажа рекомендуется применять пластиковые или специальные монтажные лопатки с закругленными краями, а также смазывать борт шины мыльным раствором для снижения трения.

Несоблюдение последовательности накачки шины после монтажа приводит к повреждению датчика избыточным давлением. Стандартная процедура требует сначала накачать шину до 0,3–0,5 бар, чтобы борт сел на обод, а затем довести давление до рабочего значения. Если накачивать шину сразу до 2,2–2,5 бар, датчик испытывает ударную нагрузку, особенно если он расположен близко к борту. В 15% случаев это вызывает смещение или разрушение внутренних компонентов.

Игнорирование совместимости датчика с типом обода – ошибка, характерная для низкоквалифицированных мастеров. Датчики с металлическими корпусами нельзя устанавливать на легкосплавные диски с покрытием, так как гальваническая пара вызывает коррозию. На стальных дисках, напротив, требуются датчики с антикоррозийным покрытием. Также критично учитывать высоту профиля шины: в низкопрофильных шинах (менее 45%) датчик должен иметь компактный корпус, иначе он будет задевать за элементы подвески.

Отсутствие проверки работоспособности датчика после монтажа – упущение, которое приводит к повторному демонтажу. После установки необходимо проверить сигнал датчика с помощью диагностического сканера или тестера TPMS. В 20% случаев датчики выходят из строя из-за статического электричества, возникающего при трении шины об обод во время монтажа. Для предотвращения этого рекомендуется заземлять оборудование и использовать антистатические перчатки.

Неправильная балансировка колеса с установленным датчиком вызывает его преждевременный износ. Если грузики размещаются слишком близко к датчику (менее 5 см), вибрации от дисбаланса передаются на его корпус. Особенно опасно это для датчиков с акселерометрами: постоянная вибрация приводит к ложным срабатываниям или отказу электроники. Допустимый дисбаланс для колес с датчиками не должен превышать 5 грамм на сторону.

Влияние экстремальных температур на точность показаний датчиков

Датчики давления в шинах (TPMS) рассчитаны на работу в диапазоне от -40°C до +85°C, но реальные условия эксплуатации часто выходят за эти пределы. При температурах ниже -20°C литий-ионные батареи, питающие датчики, теряют до 30% емкости, что приводит к задержкам в передаче данных или полному отключению. В жарком климате (выше +60°C) электронные компоненты подвергаются термическому стрессу: резисторы и конденсаторы изменяют свои параметры, вызывая погрешность измерений до 0,2 бар. Особенно критичны резкие перепады температур, например, при выезде из теплого гаража на мороз – датчик может зафиксировать ложное падение давления из-за сжатия воздуха в шине.

Металлические и пластиковые элементы корпуса датчика расширяются и сжимаются с разной скоростью, что со временем приводит к микротрещинам и нарушению герметичности. В условиях сибирских зим (-30°C и ниже) пластиковые заглушки клапанов становятся хрупкими и ломаются при малейшем механическом воздействии, открывая доступ влаге и грязи к электронной плате. В пустынных регионах (до +70°C) уплотнительные кольца теряют эластичность, что вызывает утечку воздуха через клапан – датчик фиксирует снижение давления, хотя проблема не в шине, а в его конструкции.

Для минимизации влияния температур рекомендуется использовать датчики с термокомпенсацией (например, модели с чипами Infineon SP37 или NXP FXTH87), которые корректируют показания на основе встроенного термистора. В регионах с экстремальными условиями следует калибровать систему TPMS каждые 6 месяцев, а не раз в год, как указано в стандартных регламентах. При хранении автомобиля в неотапливаемом помещении зимой или под прямыми солнечными лучами летом – демонтировать датчики и хранить их при температуре от +5°C до +25°C, чтобы продлить срок службы батарей и предотвратить деформацию корпуса.

Как загрязнение и коррозия контактов нарушают связь датчика с системой

Контакты датчиков давления в шинах (TPMS) изготавливаются из сплавов на основе меди или олова с защитным покрытием толщиной 3–5 мкм. При попадании влаги, солей и дорожных реагентов на поверхности образуются оксидные пленки, увеличивающие электрическое сопротивление до 50–200 Ом вместо штатных 0,1–0,5 Ом. Это приводит к падению напряжения сигнала ниже порога срабатывания приемника (обычно 2,5 В), из-за чего система перестает распознавать данные.

Загрязнение контактов пылью, маслом или продуктами износа тормозных колодок создает диэлектрический слой. Даже микроскопические частицы размером 10–50 мкм способны полностью блокировать передачу сигнала на частотах 315/433 МГц, используемых в TPMS. В лабораторных испытаниях загрязненные контакты демонстрировали снижение мощности передачи на 40–60% при относительной влажности воздуха выше 70%.

Коррозия ускоряется при перепадах температур: при нагреве до +80°C и последующем охлаждении до -20°C на контактах образуются микротрещины, в которые проникают электролиты. В условиях эксплуатации в северных регионах коррозионные повреждения развиваются в 3–4 раза быстрее, чем в умеренном климате. Особенно уязвимы датчики с алюминиевыми корпусами – гальваническая пара медь-алюминий ускоряет разрушение в 1,8 раза.

Сульфидная коррозия, вызванная сероводородом из выхлопных газов, приводит к образованию сульфида меди (Cu₂S) на контактах. Этот слой обладает полупроводниковыми свойствами и вызывает нестабильную передачу данных: сигнал может пропадать при вибрации или изменении температуры. В городских условиях с высоким уровнем загрязнения воздуха сульфидная коррозия развивается за 6–12 месяцев эксплуатации.

Для диагностики коррозии используют мультиметр в режиме измерения сопротивления: при значении выше 1 Ом контакты требуют очистки. Механическая зачистка абразивными материалами недопустима – она снимает защитное покрытие, ускоряя повторную коррозию. Вместо этого применяют специальные составы на основе изопропилового спирта и ингибиторов коррозии (например, CRC Contact Cleaner), которые растворяют оксиды без повреждения основы.

После очистки контакты обрабатывают контактной смазкой с серебряными или графитовыми добавками (например, Molykote 111). Эти составы снижают переходное сопротивление до 0,05 Ом и защищают от повторного окисления на срок до 2 лет. Нанесение смазки слоем толщиной 0,1–0,2 мм предотвращает попадание влаги, не влияя на высокочастотную передачу сигнала.

В системах с внешними датчиками (на ниппеле) коррозия часто возникает в месте крепления к ободу. Здесь рекомендуется использовать диэлектрические прокладки из фторопласта или силикона, которые исключают гальванический контакт между датчиком и металлом колеса. Для внутренних датчиков критически важна герметичность корпуса – даже микроскопические трещины в уплотнителях приводят к проникновению влаги и коррозии контактов за 3–6 месяцев.

Регулярная проверка состояния контактов должна проводиться каждые 15 000 км пробега или раз в год. При обнаружении следов коррозии датчик демонтируют, контакты обрабатывают, а после установки проверяют связь с блоком управления с помощью диагностического сканера. В регионах с агрессивными дорожными условиями рекомендуется использовать датчики с позолоченными контактами (толщина покрытия 0,3–0,5 мкм), которые устойчивы к коррозии в 5–7 раз дольше стандартных.

Какие программные сбои и обновления ПО вызывают ложные сигналы

Ложные срабатывания датчиков давления в шинах (TPMS) часто провоцируются ошибками в прошивке блока управления. Например, в системах Continental и Schrader версии ПО до 2.4.7 фиксировались случаи, когда алгоритм некорректно интерпретировал данные с датчиков при температуре ниже -10°C, выдавая сигнал о низком давлении даже при штатных показателях. Производители устраняли проблему патчами, но не все владельцы обновляли ПО своевременно.

Несовместимость обновлений мультимедийных систем с TPMS – распространенная причина сбоев. В автомобилях BMW с iDrive 7.0 после установки обновления 2023-03-15 наблюдались конфликты между CAN-шиной и модулем TPMS, приводившие к периодическим ложным уведомлениям. Решение – откат на предыдущую версию ПО или ожидание исправленного релиза.

Ошибки в калибровке датчиков после сброса настроек бортового компьютера встречаются в моделях Ford с системой Sync 3. При выполнении процедуры «Master Reset» параметры TPMS сбрасываются некорректно, что вызывает несоответствие между фактическим давлением и эталонными значениями. Рекомендуется повторно инициализировать датчики через диагностический сканер.

Сбои в работе TPMS после обновления прошивки ЭБУ двигателя зафиксированы в автомобилях Volkswagen Group с платформой MQB. В частности, после установки версии ПО 04L906026GK для двигателей 1.4 TSI датчики начинали игнорировать корректировку давления на 0.2 бар при прогреве шин. Проблема решалась перепрошивкой на версию 04L906026GL с последующей синхронизацией датчиков.

Неправильная обработка данных датчиками при переходе на летнюю/зимнюю резину характерна для систем TPMS с прямым измерением. В автомобилях Toyota с прошивкой до 2022 года алгоритм не учитывал изменение жесткости боковин при смене шин, что приводило к ложным предупреждениям. Производитель выпустил обновление, добавившее параметр «Тип шин» в настройках.

Конфликты между сторонними приложениями для мониторинга давления и штатным ПО TPMS возникают при использовании OBD-II адаптеров. Например, приложение «Tire Pressure Monitor» версии 3.1.2 для Android отправляло на CAN-шину некорректные запросы, вызывая сбои в работе системы на автомобилях Hyundai Tucson 2021 года. Решение – отключение сторонних приложений или обновление их до актуальной версии.

Ошибки в алгоритмах адаптивного обучения TPMS проявляются после длительной эксплуатации автомобиля. В системах Renault с прошивкой до 2023 года наблюдалось постепенное смещение эталонных значений давления из-за накопления погрешностей в памяти блока управления. Для устранения требуется полный сброс данных TPMS с последующей повторной калибровкой через официальное ПО DDT4ALL.

Неполные или прерванные обновления ПО TPMS – одна из основных причин ложных сигналов. В автомобилях Mercedes-Benz с системой COMAND Online после неудачного обновления через USB-накопитель модуль TPMS переходил в режим ограниченной функциональности, выдавая ошибку «TPMS Inactive». Восстановление работоспособности требует повторной прошивки через дилерский сканер XENTRY с обязательной проверкой контрольной суммы файла обновления.
