Современные мультимедийные системы в автомобилях поддерживают подключение дополнительных камер, но не все магнитолы имеют встроенный вход для фронтальной камеры. Стандартные решения ограничиваются задней камерой, а для передней требуется доработка. В этом руководстве разберём схему подключения на примере магнитол с процессорами MTK 8227/8257 и Allwinner T3/R16, которые чаще всего встречаются в бюджетных и среднеценовых моделях.

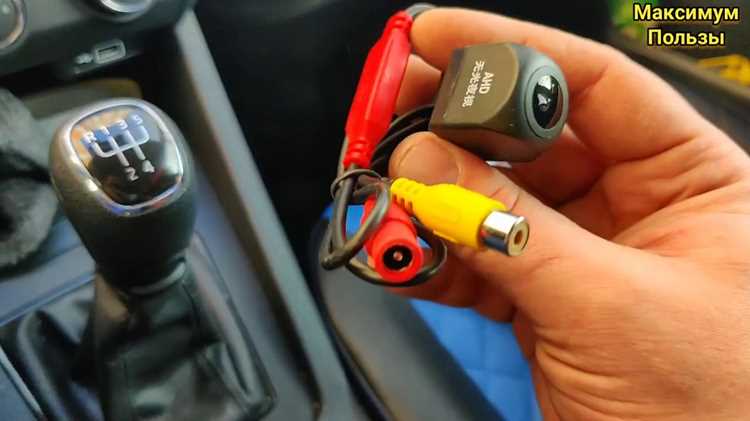

Для подключения потребуется камера с разрешением не ниже 720p и поддержкой CVBS (композитный видеосигнал) или AHD (аналоговый HD). Оптимальный выбор – камеры с питанием 5V/12V и регулируемым углом обзора (от 90° до 170°). Пример подходящих моделей: Xiaomi 70mai Midrive D08, Vantop H612 или Pioneer ND-BC8. Избегайте камер с низким разрешением (менее 480p) – они дают размытую картинку, особенно в условиях плохой освещённости.
Основная сложность – найти свободный видеовход на магнитоле. В большинстве случаев используется AUX-вход или незанятый RCA-разъём (жёлтый тюльпан). Если таких нет, потребуется разборка устройства и пайка напрямую к плате. Для магнитол на базе Android 8.1+ (например, Joying, PNI) часто достаточно активировать режим фронтальной камеры через инженерное меню или сторонние приложения, такие как CarWebGuru или AutoBoy.
Питание камеры организуется от 12V-линии магнитолы или через реле, подключённое к зажиганию. Важно использовать стабилизатор напряжения (LM7805 для 5V-камер), чтобы избежать помех на изображении. Сигнал передаётся по экранированному кабелю RG-59 или RG-6 – обычные провода дают наводки. Длина кабеля не должна превышать 5 метров, иначе потребуется усилитель сигнала.
Настройка изображения включает калибровку угла обзора и корректировку зеркальности. В большинстве магнитол это делается через меню «Настройки камеры», но иногда требуется правка конфигурационного файла system/etc/camera_config.xml (для Android-магнитол). Если камера не определяется, проверьте соответствие протокола: CVBS требует NTSC/PAL, AHD – специального декодера на плате магнитолы.
Выбор совместимой фронтальной камеры и проверка распиновки магнитолы
Первым шагом определите тип видеовхода на магнитоле. Большинство современных устройств поддерживают аналоговый композитный сигнал (CVBS) через RCA-разъем или цифровой интерфейс (например, LVDS, MIPI-CSI2). Проверьте документацию магнитолы: если указан вход «AV-IN» или «CAM-IN» с желтым RCA, выбирайте камеру с композитным выходом. Для цифровых интерфейсов потребуется камера с соответствующим протоколом – уточните совместимость по спецификациям производителя.
Обратите внимание на напряжение питания камеры. Стандартные автомобильные камеры работают от 12В, но некоторые модели требуют 5В или 9В. Проверьте распиновку разъема магнитолы: контакты «+12V», «GND» и «Video» должны соответствовать требованиям камеры. Пример распиновки для популярных магнитол:
- Pioneer AVH-X: контакт 12 – +12V, 11 – GND, 10 – Video;
- JVC KW-M740BT: контакт 6 – +12V, 5 – GND, 4 – Video;
- Alpine iLX-F309: контакт A8 – +12V, A7 – GND, A6 – Video.
Выбирайте камеру с разрешением не ниже 480p для аналогового подключения. Более высокое разрешение (720p, 1080p) актуально только для цифровых интерфейсов, так как композитный сигнал ограничен полосой пропускания. Убедитесь, что камера поддерживает NTSC или PAL – стандарт должен совпадать с настройками магнитолы. Для регистрации в движении предпочтительны модели с широким углом обзора (120–170°) и автоматической регулировкой экспозиции.
Проверьте наличие дополнительных функций: зеркальное отображение (для камер заднего вида), инфракрасная подсветка, защита от влаги (стандарт IP67 или выше). Для фронтальной камеры критична устойчивость к вибрации – выбирайте модели с металлическим корпусом или усиленным креплением. Избегайте дешевых аналогов без сертификатов: они часто имеют завышенные характеристики и нестабильную работу при перепадах температур.
Сравните распиновку камеры и магнитолы до покупки. Даже у камер с одинаковым разъемом (например, 4-пиновый Mini-DIN) назначение контактов может отличаться. Используйте мультиметр для проверки напряжения на разъеме магнитолы: между «+12V» и «GND» должно быть 11–14В, а сигнальный провод не должен иметь напряжения без подключенной камеры. При несовпадении распиновки потребуется переходник или перепайка разъема.
Для проверки совместимости подключите камеру к магнитоле через временную схему: питание от прикуривателя, видеосигнал через RCA-кабель. Если изображение не появляется, проверьте настройки магнитолы (активация входа «CAMERA» или «FRONT CAM»), а также целостность кабелей. При наличии помех замените RCA-кабель на экранированный или уменьшите длину провода до 2–3 метров. Для цифровых камер убедитесь, что прошивка магнитолы поддерживает выбранный протокол передачи данных.
Подготовка необходимых инструментов и материалов для подключения
Перед началом работ убедитесь, что у вас есть камера с разрешением не ниже 720p – модели на 1080p обеспечат лучшую детализацию, но требуют поддержки магнитолой высокого разрешения. Стандартный комплект включает саму камеру, кабель питания (обычно с красным и черным проводами), RCA-кабель для видеосигнала (желтый разъем) и, при необходимости, адаптер для подключения к CAN-шине автомобиля. Если магнитола поддерживает только аналоговый вход, потребуется конвертер для цифровых камер.
Для монтажа понадобятся инструменты: крестовая и плоская отвертки (размер PH2 и SL5), набор бит Torx (T10–T20) для снятия обшивки, мультиметр с диапазоном измерения 0–20 В для проверки напряжения на проводах. Паяльник с мощностью 40–60 Вт и припой ПОС-61 пригодятся, если потребуется удлинить или перепаять провода. Изолента или термоусадочные трубки (диаметр 3–5 мм) защитят соединения от влаги и короткого замыкания.
Дополнительные материалы зависят от способа установки. Для врезки камеры в бампер потребуется дрель с коронкой 20–25 мм, алюминиевая или пластиковая монтажная пластина (толщина 2–3 мм) для фиксации, а также герметик на силиконовой основе (например, ABRO WS-904) для защиты от воды. Если камера устанавливается на номерной знак, используйте кронштейн из нержавеющей стали с регулировкой угла наклона – стандартные крепления часто не выдерживают вибрации.
Проверьте совместимость камеры с магнитолой по протоколу передачи сигнала. Для аналоговых систем подойдет любой RCA-кабель, но для цифровых (например, AHD или CVBS) нужен специализированный провод с экранированием от помех. В случае подключения к штатной мультимедийной системе может потребоваться переходник на разъем типа FAKRA (обычно синий или черный) – уточните его тип по схеме распиновки автомобиля.
Для подачи питания на камеру используйте провод сечением не менее 0,75 мм² – тонкие провода (0,5 мм²) могут перегреваться при длительной работе. Источник питания должен соответствовать напряжению камеры (обычно 12 В), но некоторые модели требуют 5 В – сверьтесь с технической документацией. Подключайте питание к проводу заднего хода (зеленый или фиолетовый в большинстве автомобилей) через реле, если ток потребления камеры превышает 0,5 А.
Не забудьте о калибровочных инструментах: лазерный уровень или угломер помогут выставить камеру под оптимальным углом (10–15° к горизонту для парковочных линий). Для настройки изображения на магнитоле подготовьте USB-флешку с тестовым видеофайлом (формат MP4 или AVI) – это ускорит проверку работоспособности после подключения. Если камера поддерживает динамические парковочные линии, заранее измерьте расстояние от камеры до заднего бампера для корректного отображения.
В случае отсутствия опыта работы с электропроводкой автомобиля приобретите набор для обжима клемм (например, AMP или TE Connectivity) и кримпер с матрицей под разъемы 0,5–6 мм². Избегайте скруток – они ненадежны и могут окисляться. Для защиты цепи установите предохранитель на 5 А в разрыв плюсового провода камеры, если он не предусмотрен в штатной проводке. Храните все инструменты и материалы в пластиковом кейсе с ячейками, чтобы избежать потерь мелких деталей.
Демонтаж панели автомобиля и прокладка проводки к месту установки камеры
Снимите нижнюю часть передней панели (торпедо), открутив 4–6 саморезов под заглушками или в нишах для ног. В большинстве моделей (например, Toyota Corolla 2015+, VW Golf MK7) крепления расположены за бардачком и под рулевой колонкой. Используйте пластиковые лопатки для отщелкивания клипс – металлические инструменты оставляют сколы. Отсоедините разъемы подушки безопасности пассажира (желтый провод) и датчика освещения, если они мешают доступу.
Прокладку кабеля начинайте с выбора трассы: оптимальный путь – вдоль штатной проводки под обшивкой стойки лобового стекла. В автомобилях с люком (Kia Sportage, Hyundai Tucson) кабель удобно протянуть через гофру потолочного плафона. Избегайте зон с острыми кромками металла – обмотайте провод изолентой или наденьте гофру диаметром 8–10 мм. Для фиксации используйте пластиковые стяжки через каждые 20–25 см, избегая натяжения.
При прокладке через моторный отсек заведите кабель через резиновый уплотнитель в районе педального узла. В моделях с электронным стояночным тормозом (Audi A4 B9, BMW 3 Series G20) обойдите блок управления, расположенный за бардачком, чтобы не повредить CAN-шину. Для соединения с магнитолой используйте разъем RCA или штатный вход камеры (обычно желтый тюльпан), если магнитола поддерживает функцию «Camera In».
Проверьте отсутствие защемлений проводки при обратной сборке панели. Подключите питание камеры к проводу заднего хода (зеленый с черной полосой в большинстве автомобилей) через предохранитель на 5 А. В моделях с автоматическим включением камеры при открытии двери (Mercedes W205) используйте реле для синхронизации с сигналом парктроника. Заизолируйте все соединения термоусадочной трубкой.
После монтажа протестируйте камеру на разных режимах: включение задней передачи, ручной запуск через магнитолу. Убедитесь, что изображение стабильно, без помех – артефакты часто возникают из-за некачественного экранирования кабеля или близкого расположения к высоковольтным проводам. При необходимости добавьте ферритовые фильтры на кабель питания.
Подключение камеры к питанию и видеовходу магнитолы по схеме
Перед началом работ убедитесь, что магнитола поддерживает подключение внешней камеры. Большинство современных моделей оснащены RCA-входом (желтый разъем) для видеосигнала, но некоторые используют композитный вход через разъем типа «тюльпан» или специальный коннектор на задней панели. Проверьте документацию к магнитоле: если вход обозначен как «CAM IN» или «AV IN», он подходит для подключения. При отсутствии входа потребуется переходник или адаптер, например, для систем с HDMI или LVDS.
Для питания фронтальной камеры используйте напряжение 12 В от бортовой сети автомобиля. Оптимальный источник – провод ACC (аксессуары), который подает питание только при включенном зажигании, или провод постоянного питания (+12 В) с предохранителем на 2–5 А. Избегайте подключения напрямую к аккумулятору без предохранителя – это может привести к короткому замыканию. Камеры с разрешением выше 720p могут потреблять до 0,5 А, учитывайте это при выборе сечения провода (рекомендуется не менее 0,75 мм²).
Схема подключения зависит от типа камеры и магнитолы. Ниже приведена базовая таблица соответствия проводов для наиболее распространенных вариантов:
| Провод камеры | Назначение | Куда подключать |
|---|---|---|
| Красный (+12 В) | Питание | Провод ACC или +12 В через предохранитель |
| Черный (GND) | Масса | Кузов автомобиля или минусовая клемма аккумулятора |
| Желтый (Video) | Видеосигнал | RCA-вход магнитолы (желтый разъем) |
| Белый (Reverse) | Сигнал заднего хода (опционально) | Провод лампы заднего хода или отдельная кнопка активации |
При подключении видеосигнала используйте экранированный кабель (например, RG-59) для минимизации помех. Длина кабеля не должна превышать 5 метров – при большей длине сигнал может затухать, потребуется усилитель видеосигнала. Если магнитола поддерживает автоматическое переключение на камеру при включении задней передачи, подключите белый провод камеры к проводу лампы заднего хода (обычно зеленый или фиолетовый в разъеме магнитолы). Для ручного переключения оставьте этот провод неподключенным.
После монтажа проверьте качество изображения. Если на экране видны помехи или рябь, измените маршрут прокладки кабеля, удалив его от источников электромагнитных наводок (высоковольтные провода зажигания, генератор). При слабом сигнале попробуйте уменьшить длину кабеля или заменить его на более качественный. Для камер с ИК-подсветкой убедитесь, что питание стабильно – скачки напряжения могут вызывать мерцание светодиодов.
Фиксация кабелей – критически важный этап. Используйте пластиковые хомуты или гофру для защиты проводов от перетирания и влаги. В местах прохода через металлические элементы кузова установите резиновые втулки. Избегайте острых углов и натяжения кабеля – это может привести к обрыву сигнальных жил. После завершения работ протестируйте систему во всех режимах работы магнитолы, включая переключение между источниками сигнала.
Настройка параметров отображения камеры в меню магнитолы
После успешного подключения фронтальной камеры перейдите в меню магнитолы, используя физические кнопки или сенсорный экран. В большинстве моделей раздел настроек камеры находится в пункте «Видео», «Камера» или «Система». Если такого пункта нет, проверьте наличие обновлений прошивки – производители часто добавляют поддержку камер в новых версиях.
Основные параметры, которые требуют настройки:
- Активация камеры: Включите опцию «Фронтальная камера» или «Camera On/Off». На некоторых магнитолах (например, Pioneer AVH-X5800BHS) этот пункт скрыт в подменю «Входы» или «AV-входы».
- Триггер включения: Выберите условие активации – «При включении задней передачи», «Постоянно» или «По сигналу». Для фронтальной камеры оптимально использовать режим «По сигналу» с подключением к проводу габаритов или ручного тормоза.
- Разрешение и формат: Установите разрешение, совместимое с камерой (обычно 720p или 1080p). Если изображение искажено, попробуйте переключить формат с NTSC на PAL или наоборот – это зависит от модели камеры.
Настройте зеркальное отображение, если камера установлена в нестандартном положении. В меню магнитолы найдите пункт «Flip Image» или «Зеркально» и активируйте его. Без этой настройки изображение может быть перевернутым, что затруднит парковку или маневрирование. На устройствах Alpine и Kenwood эта опция часто находится в разделе «Настройки экрана».
Отрегулируйте яркость, контрастность и насыщенность. Эти параметры обычно скрыты в подменю «Видео-настройки» или «Image Adjustment». Для дневного времени увеличьте яркость до 70–80%, а контрастность – до 60–70%. Ночью снизьте яркость до 30–40%, чтобы избежать бликов. Если магнитола поддерживает автоматическую регулировку (например, Sony XAV-AX5000), включите эту функцию.
Настройте линии парковки, если они предусмотрены в прошивке. В меню выберите «Parking Guidelines» и выберите тип линий: статические, динамические или пользовательские. Для точной настройки измерьте расстояние от камеры до переднего бампера и введите значения в миллиметрах. На магнитолах JVC эта функция называется «Distance Lines» и позволяет задать до 4 контрольных точек.
Проверьте задержку отображения. В некоторых моделях (особенно бюджетных) между срабатыванием триггера и появлением изображения на экране проходит 0,5–1,5 секунды. Если задержка критична, обновите прошивку или замените кабель RCA на экранированный с меньшим сопротивлением. На устройствах с Android Auto или CarPlay задержка может увеличиваться из-за нагрузки на процессор – отключите фоновые приложения.
Сохраните настройки в профиль, если магнитола поддерживает эту функцию. Например, в меню «User Settings» на магнитолах Pioneer можно создать несколько профилей с разными параметрами для дневного и ночного режимов. Это удобно, если автомобилем пользуются несколько человек или вы часто перевозите грузы, требующие изменения угла обзора.
Если после настройки изображение мерцает или пропадает, проверьте следующие моменты:
- Напряжение питания камеры – должно быть стабильно 12В (используйте мультиметр).
- Качество соединений – окисленные контакты на разъемах RCA или проводах питания вызывают помехи.
- Совместимость протоколов – некоторые камеры работают только с определенными моделями магнитол (например, камеры AHD требуют поддержки этого стандарта).
- Настройки видеовхода – в меню магнитолы выберите правильный источник (AV1, AV2 или Camera In).
