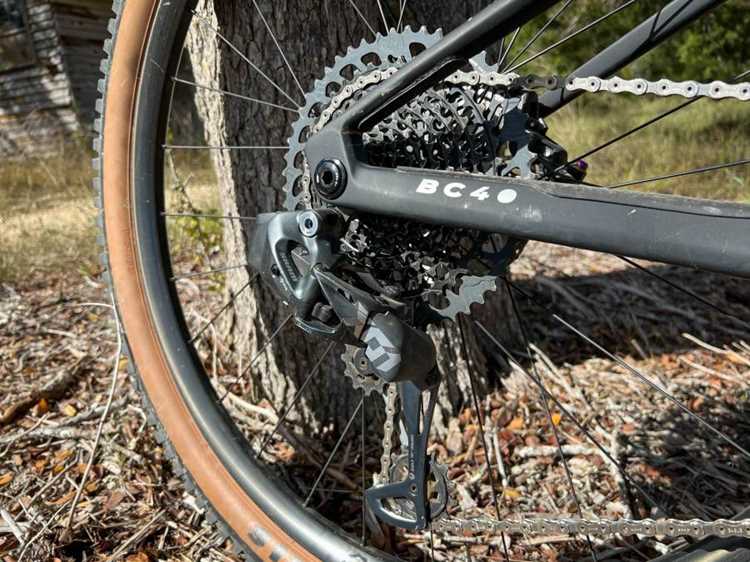

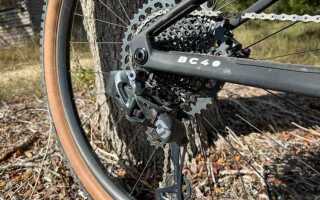

Дерайлер на велосипеде что это

Дерайлер – ключевой компонент трансмиссии велосипеда, отвечающий за переброс цепи между звездами кассеты или системы. Его конструкция включает рамку с двумя роликами (направляющим и натяжным), пружинный механизм и параллелограммный привод, который смещает цепь по горизонтали. Современные модели, такие как Shimano Deore или SRAM GX, обеспечивают точность переключения при разнице в 1–2 мм между положениями звезд.

Работа дерайлера основана на балансе сил: пружина тянет рамку в сторону больших звезд, а тросик переключателя – в сторону меньших. При натяжении тросика параллелограмм смещается, изменяя угол рамки и направляя цепь на нужную звезду. Критические параметры – емкость (разница зубьев между самой большой и маленькой звездой) и совместимость с кассетой (например, 10–52T для 12-скоростных систем). Неправильный подбор приводит к нечеткому переключению или повреждению механизма.

Для стабильной работы дерайлера требуется регулярная настройка: проверка натяжения тросика (должно быть 5–7 кгс), выравнивание рамки относительно кассеты (зазор 1–3 мм между верхним роликом и звездой) и смазка подвижных частей. При износе роликов (допустимый люфт – до 0,5 мм) их заменяют комплектом, так как даже незначительный перекос увеличивает износ цепи на 15–20%.

Типичные ошибки при эксплуатации: использование изношенной цепи (растяжение свыше 0,75% требует замены), загрязнение механизма (абразивные частицы ускоряют износ на 30–40%) и резкое переключение под нагрузкой. Для горных велосипедов рекомендуется устанавливать дерайлеры с clutch-механизмом (например, Shimano Shadow+), который снижает вибрацию цепи на 60% и предотвращает ее спадание на неровностях.

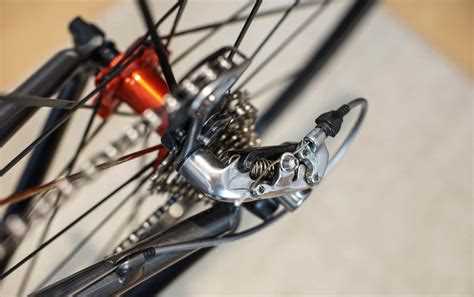

Назначение дерайлера и его роль в трансмиссии велосипеда

Дерайлер – ключевой механизм переключения передач, обеспечивающий переброс цепи между звездами кассеты или системы. Его основная задача – изменять передаточное отношение, адаптируя усилие педалирования к рельефу и скорости. Без дерайлера велосипед теряет возможность гибкой настройки нагрузки, что критично для горных, шоссейных и туристических моделей. Современные системы переключения (например, Shimano Deore или SRAM GX) рассчитаны на 10–12 скоростей, где точность работы дерайлера напрямую влияет на плавность и долговечность трансмиссии.

В трансмиссии дерайлер выполняет две функции: направляет цепь на выбранную звезду и поддерживает её натяжение. Задний дерайлер компенсирует разницу в длине цепи при переключении между крайними звездами, используя параллелограммный механизм и пружинный натяжитель. Передний дерайлер, в свою очередь, смещает цепь между 2–3 звездами системы, но требует более точной настройки из-за меньшего расстояния между ними. Ошибки в регулировке приводят к проскакиванию цепи, повышенному износу или даже её сбросу.

Эффективность дерайлера зависит от совместимости с другими компонентами трансмиссии. Например, ширина цепи должна соответствовать количеству скоростей (таблица ниже), а кассета – шагу между звездами. Несоответствие приводит к нечеткому переключению и ускоренному износу. Для 11-скоростных систем Shimano рекомендует цепи с внутренней шириной 5.4–5.6 мм, а для 12-скоростных SRAM – 5.2 мм.

Правильная эксплуатация дерайлера продлевает срок службы трансмиссии. После каждой поездки в грязи или дождь очищайте механизм от абразивных частиц и смазывайте параллелограммные шарниры. При переключении избегайте сильного нажатия на педали – это снижает нагрузку на лапку дерайлера и предотвращает её деформацию. Для горных велосипедов рекомендуется использовать защитные кожухи (например, Shimano Shadow RD), которые уменьшают риск повреждения при ударах.

Настройка дерайлера требует точности: винты ограничителей (H и L) должны исключать сброс цепи за крайние звезды, а трос – иметь минимальное трение. Для проверки регулировки переключитесь на самую большую звезду и убедитесь, что лапка дерайлера не касается кассеты (зазор 1–3 мм). При износе роликов натяжителя свыше 0.5 мм их необходимо заменить, иначе цепь будет проскакивать даже при исправном переключателе.

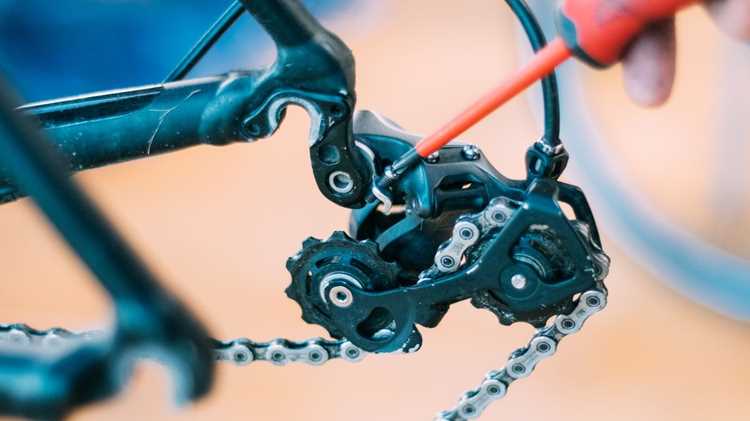

Основные типы дерайлеров: передний и задний – в чем разница

Передний и задний дерайлеры решают разные задачи в трансмиссии велосипеда. Передний переключает цепь между звездами системы (шатунного блока), обычно их 2–3. Задний работает с кассетой (8–12 звезд), обеспечивая плавный переход между передачами. Разница в конструкции обусловлена спецификой нагрузок: передний испытывает большее боковое усилие из-за резкого смещения цепи, задний – продольное при перебросе на соседние звезды.

Передний дерайлер крепится к подседельной трубе рамы или специальному креплению на каретке. Его рамка шире, чтобы охватывать крупные звезды системы, а ход лапки ограничен 10–15 мм. Задний фиксируется на петухе (держателе) или непосредственно на раме, имеет узкую рамку и ход до 30 мм для работы с мелкими звездами кассеты. Материал – чаще алюминий или сталь, у высокоуровневых моделей – карбон.

Переключение передач спереди требует большего усилия тросика из-за сопротивления цепи при переходе между звездами разного диаметра. Задний дерайлер, напротив, работает с меньшим усилием, но точнее: шаг между звездами кассеты меньше, а количество передач выше. Это объясняет, почему на шоссейных велосипедах часто используют 2 звезды спереди и 11–12 сзади, а на МТБ – 1×12 или 2×10 для баланса простоты и диапазона.

Типы передних дерайлеров: высокого (top-swing) и низкого (down-swing) крепления. Первый устанавливается над шатунами, второй – под ними. Высокое крепление характерно для шоссейных велосипедов, низкое – для МТБ и гравийников. Задние дерайлеры делятся на короткоходные (short cage) для кассет с малым диапазоном (11–28T) и длинноходные (long cage) для широкого диапазона (11–50T). Выбор зависит от типа велосипеда и стиля езды.

Точность переключения заднего дерайлера критична: даже миллиметровое смещение тросика приводит к нечеткому перебросу цепи. Передний менее чувствителен к настройке, но требует правильной установки по высоте и углу: рамка должна находиться в 1–3 мм над зубьями большой звезды, а ее плоскость – параллельна звездам. Ошибки в установке приводят к трению цепи о рамку или неполному переключению.

Современные системы 1x (одна звезда спереди) упрощают трансмиссию, исключая передний дерайлер. Однако задний при этом усложняется: требуется широкий диапазон кассеты (например, 10–52T) и усиленный механизм переключения. Для таких систем используют дерайлеры с увеличенным ходом лапки и технологиями стабилизации цепи (например, Shadow Plus от Shimano или Type-3 от SRAM).

Обслуживание переднего дерайлера проще: достаточно периодической очистки от грязи и смазки шарниров. Задний требует более частого внимания из-за близости к колесу и кассете, где скапливается абразив. Регулировка заднего дерайлера включает настройку натяжения тросика, ограничителей хода и положения направляющего ролика. Передний настраивается только ограничителями и натяжением тросика.

Выбор между передним и задним дерайлером зависит от типа велосипеда. Для шоссе и кросс-кантри оптимальны 2×11 или 2×12 системы с легкими алюминиевыми дерайлерами. Для эндуро и трейла – 1×12 с усиленным задним дерайлером и цепным стабилизатором. Гравийные велосипеды часто оснащаются 1×11 или 2×10 с короткоходным задним дерайлером для надежности на длинных дистанциях.

Как дерайлер переключает передачи: механика работы и взаимодействие с цепью

Перемещение рамки дерайлера происходит строго параллельно плоскости звезд. Это обеспечивает точное позиционирование направляющего ролика (jockey wheel) относительно нужной звезды. Угол наклона рамки и длина рычагов рассчитаны так, чтобы цепь перебрасывалась без перекосов. Например, в дерайлерах Shimano Shadow RD угол параллелограмма составляет 30°, что минимизирует провисание цепи при переключении.

Направляющий ролик захватывает цепь и смещает её в сторону нужной звезды. При этом верхний ролик (tension pulley) поддерживает натяжение, предотвращая провисание. Расстояние между роликами (chain gap) критично: слишком малое – увеличивает трение, слишком большое – снижает точность переключения. Оптимальное значение для большинства систем – 5–7 мм, регулируется винтом B-tension.

Цепь перебрасывается за счет бокового усилия, создаваемого рамкой дерайлера. При переключении на большую звезду рамка смещается наружу, цепь упирается в зубья и «перепрыгивает» на соседнюю звезду. На малых звездах процесс обратный: рамка движется внутрь, цепь соскальзывает под действием натяжения. Скорость переключения зависит от жесткости троса и состояния манетки – изношенные механизмы требуют большего усилия.

Точность переключения обеспечивается системой индексации в манетке. Каждое нажатие соответствует фиксированному шагу троса, который перемещает дерайлер на строго определенное расстояние. Например, в 11-скоростных системах шаг составляет ~2,5 мм на звезду. Если индексация сбита, цепь не попадает на зубья, что приводит к пропускам или соскакиванию. Регулировка выполняется винтом на манетке или корпусе дерайлера.

Взаимодействие дерайлера с цепью зависит от её состояния. Изношенная цепь (растяжение более 0,75%) неточно ложится на зубья, что вызывает нечеткое переключение. Грязь и загустевшая смазка увеличивают сопротивление, замедляя реакцию механизма. Рекомендуется использовать цепи с узким профилем (например, Shimano HG-EV) для 11–12-скоростных систем – они лучше удерживаются на роликах и точнее перебрасываются.

Для стабильной работы дерайлера критична параллельность его рамки плоскости звезд. Если петух (держатель дерайлера) погнут, цепь будет перекашиваться, что приведет к неравномерному износу и шуму. Проверка выполняется визуально или с помощью специального шаблона. При отклонении более 1 мм петух требует правки или замены – игнорирование проблемы ускоряет износ кассеты и системы.

Регулировка дерайлера: пошаговая настройка для четкого переключения

Настройка заднего дерайлера начинается с проверки его состояния. Убедитесь, что петух (держатель) не погнут – даже минимальное отклонение в 1–2 мм приводит к нечеткому переключению. Оцените износ цепи: при растяжении свыше 0,75% (проверяется штангенциркулем на 12 звеньях) регулировка будет неэффективной. Очистите параллелограмм дерайлера от грязи и смажьте шарниры тонким слоем консистентной смазки (например, Finish Line Dry). Проверьте тросик на отсутствие заломов и ржавчины – при необходимости замените его на новый с тефлоновым покрытием.

Установите цепь на самую маленькую звезду кассеты и самую маленькую переднюю звезду. Ослабьте фиксирующий болт тросика на дерайлере на 2–3 оборота. Вращайте регулировочный барабан на манетке против часовой стрелки до упора, затем верните его на 1–1,5 оборота назад – это стартовая точка для натяжения троса. Затяните фиксирующий болт с усилием 3–4 Н·м, используя динамометрический ключ.

1. Настройте ограничитель низшей передачи (L). Вращайте винт L по часовой стрелке до момента, когда верхний ролик дерайлера окажется точно под самой маленькой звездой кассеты. Проверьте положение: зазор между роликом и звездой должен составлять 5–6 мм. Если цепь соскакивает внутрь, подкрутите винт на 1/8 оборота.
2. Переключитесь на высшую передачу (самая большая звезда кассеты). Вращайте винт H против часовой стрелки, пока ролик не встанет под звездой с зазором 3–4 мм. Если цепь не переходит на звезду или соскакивает наружу, откорректируйте винт с шагом 1/16 оборота.
3. Проверьте натяжение цепи. На средней звезде кассеты (например, 3-й на 9-скоростной) расстояние между верхним роликом и звездой должно быть 8–10 мм. При необходимости отрегулируйте натяжение пружины дерайлера винтом B-tension (обычно расположен на задней части корпуса).

Отрегулируйте точность переключения. Переключайтесь поочередно на все передачи, начиная с низшей. Если цепь запаздывает при переходе на большую звезду, увеличьте натяжение троса, вращая барабан на манетке по часовой стрелке на 1/4 оборота. При затрудненном переходе на меньшую звезду – ослабьте натяжение. Для 10–12-скоростных систем допустимое отклонение – не более 1 мм от идеального положения ролика под звездой.

Завершите настройку тест-драйвом. Проедьте 50–100 метров, переключаясь под нагрузкой. Если цепь «прыгает» или шумит на определенных передачах, вернитесь к регулировке винтов H/L или натяжению троса. Для систем с Shadow Plus или аналогичными механизмами стабилизации дополнительно откалибруйте силу прижима ролика: винт регулировки должен обеспечивать легкое движение цепи без проскальзывания.

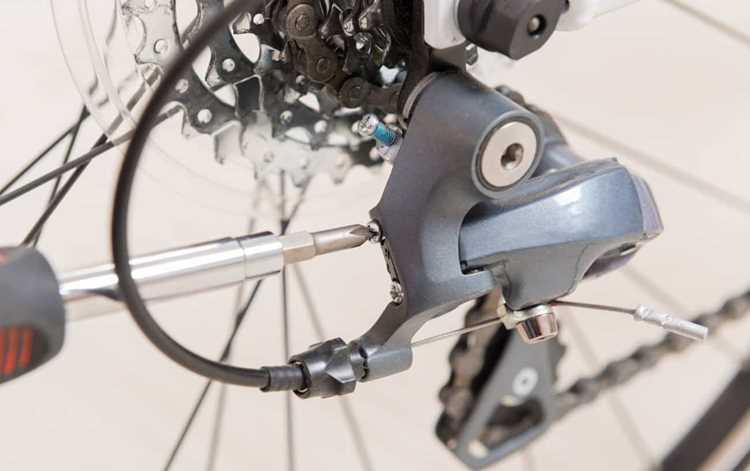

Распространенные неисправности дерайлера и способы их устранения

Первым признаком проблем с задним дерайлером становится нечеткое переключение передач или «прыжки» цепи между звездами. Чаще всего это вызвано загрязнением или износом тросика и рубашки. Проверьте состояние троса: если на нем видны заломы, ржавчина или растрепанные жилы, замените его. Рубашку осмотрите на предмет трещин – даже микроповреждения приводят к заеданию. Смажьте новый трос силиконовой смазкой перед установкой, а рубашку продуйте сжатым воздухом.

Смещение рамки дерайлера относительно кассеты – еще одна типичная неисправность. Если цепь соскакивает на крайние звезды или не переключается на них вовсе, отрегулируйте натяжение троса винтом H (high) для маленькой звезды и L (low) для большой. Вращайте винты по 1/4 оборота за раз, проверяя результат после каждого изменения. Для точной настройки используйте индикатор параллельности рамки: расстояние от верхнего ролика до зубьев звезды должно составлять 5–6 мм.

• Люфт рамки. Если рамка дерайлера болтается, проверьте крепление к петуху велосипеда. Затяните болт моментом 8–10 Н·м. При износе подшипников роликов замените их: стандартный размер – 6902 (15x28x7 мм). Для разборки используйте съемник кассеты и шестигранник на 5 мм.
• Износ роликов. Глубина канавок на роликах не должна быть меньше 1 мм. Изношенные ролики заменяйте комплектом: верхний и нижний имеют разную форму зубьев. При установке новых роликов смажьте подшипники консистентной смазкой.

Шум при работе дерайлера часто связан с неправильным положением направляющего ролика. Если цепь трется о рамку, отрегулируйте B-tension винт: вращайте его по часовой стрелке, пока зазор между верхним роликом и звездой не достигнет 5–7 мм. Для систем с 11–12 скоростями этот параметр критичен – отклонение на 1 мм вызывает повышенный износ.

Заедание пружины возвратного механизма проявляется в том, что дерайлер не возвращается в исходное положение после переключения. Снимите рамку, очистите пружину от грязи и нанесите тонкий слой тефлоновой смазки. Проверьте целостность пружины: трещины или деформации требуют замены всего механизма. При сборке убедитесь, что пружина правильно зацеплена за выступы на корпусе.

Неправильная длина цепи приводит к перекосу дерайлера при переключении на крайние звезды. Рассчитайте длину по формуле: L = 2 × (a + b) + c, где a – количество зубьев на большой звезде системы, b – на большой звезде кассеты, c – половина количества зубьев на маленькой звезде кассеты. Добавьте 2 звена для запаса. Используйте выжимку цепи для точной подгонки.

1. Проверьте совместимость дерайлера с кассетой. Для 10–12 скоростей требуются модели с узким зазором между роликами (например, Shimano Shadow или SRAM Type-3). Несовместимость приводит к неполному захвату цепи и проскакиванию.
2. Осмотрите петух велосипеда на предмет изгиба. Даже незначительное отклонение (более 2 мм) вызывает неравномерное переключение. Выпрямите петух специальным инструментом или замените его – для алюминиевых рам это расходный элемент.
3. При замене дерайлера установите его по центру кассеты. Используйте лазерный уровень или штангенциркуль для проверки параллельности рамки относительно звезд. Затяните крепежный болт с моментом 10–12 Н·м.

Электронные дерайлеры (например, Shimano Di2 или SRAM eTap) требуют отдельного подхода. Если система не реагирует на команды, проверьте заряд батареи: напряжение должно быть не ниже 3,7 В. Обновите прошивку через фирменное ПО (E-Tube Project или SRAM AXS). При ошибках связи перезагрузите систему, удерживая кнопку переключения 10 секунд. Если проблема сохраняется, замените аккумулятор или контроллер.

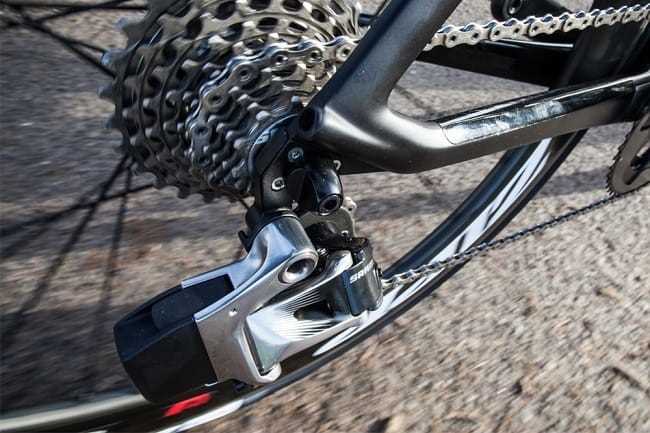

Советы по уходу за дерайлером для продления срока службы

Очищайте дерайлер после каждой поездки в условиях повышенной влажности или грязи. Используйте мягкую щётку и ветошь, смоченную в изопропиловом спирте (не менее 70%), чтобы удалить абразивные частицы с роликов, параллелограмма и тросиков. Избегайте струи воды под давлением – она вымывает смазку из подшипников и ускоряет коррозию пружин.

Смазывайте движущиеся части дерайлера каждые 200–300 км пробега или после мойки. Наносите 1–2 капли тефлоновой смазки (например, Finish Line Dry) на оси роликов, шарниры параллелограмма и точки крепления тросика. Избегайте густых смазок – они притягивают пыль, образуя абразивную пасту. Для тросиков используйте сухую графитовую смазку, чтобы снизить трение без налипания грязи.

Проверяйте натяжение тросика ежемесячно. Ослабленный тросик приводит к нечёткому переключению и повышенному износу шестерён. Натяжение регулируйте барашком на манетке или у заднего переключателя, добиваясь лёгкого хода рычага без провисания. Если тросик растрёпан или имеет заломы, замените его – восстановлению он не подлежит.

Контролируйте износ роликов каждые 1000 км. Допустимая глубина канавок на поверхности – не более 0,5 мм. Изношенные ролики увеличивают люфт цепи, что ведёт к проскакиванию и повреждению кассеты. Заменяйте ролики парами, даже если один выглядит исправным – разница в диаметре нарушает синхронность работы.

Регулируйте ограничительные винты после установки новой цепи или кассеты. Винт «H» (high) должен предотвращать сброс цепи на малую звёздочку, а винт «L» (low) – на большую. Проверяйте регулировку на ходу: цепь не должна задевать рамку переключателя при крайних положениях. Используйте шестигранник 2 мм и отвёртку с плоским шлицем для точной настройки.

Избегайте перекоса цепи при переключении. Одновременное использование крайних передач (например, малая передняя звёздочка и малая задняя) увеличивает нагрузку на дерайлер и ускоряет износ. Переключайтесь последовательно, снижая нагрузку на педали в момент смены передачи. Для горных велосипедов рекомендуется использовать цепи с покрытием из нитрида титана – они служат на 30–40% дольше стандартных.

Храните велосипед в сухом помещении при температуре от +5 до +25°C. Дерайлеры с алюминиевыми рамками подвержены коррозии при длительном контакте с влагой. Если велосипед хранится на балконе или в гараже, снимайте дерайлер и обрабатывайте его антикоррозийным спреем (например, Brunox Turbo Spray). Перед установкой протирайте посадочное место на раме от остатков смазки и грязи.
