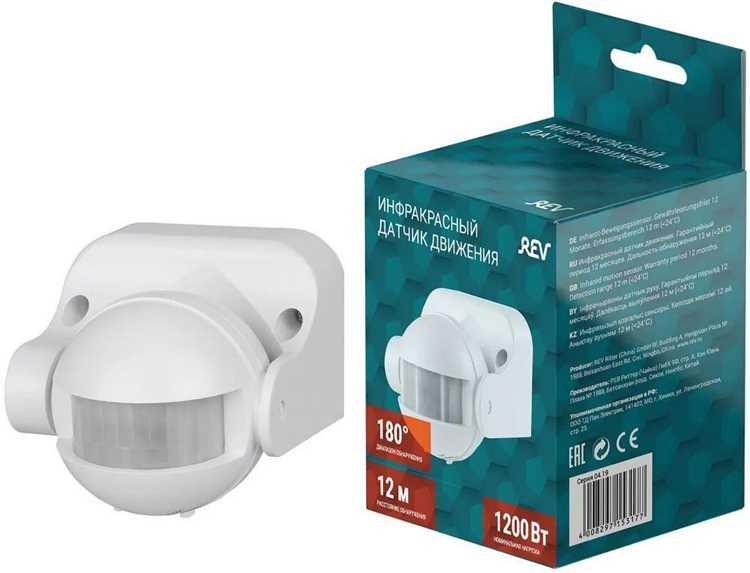

Как отремонтировать датчик движения для света

Датчики движения – ключевой элемент систем автоматического освещения, но их поломка часто становится причиной неработающих светильников. Типовые неисправности: ложные срабатывания, отсутствие реакции на движение или постоянное горение лампы. В 70% случаев проблема кроется в питании, настройках или механических повреждениях. Прежде чем покупать новый датчик, проверьте его работоспособность мультиметром и осмотрите на предмет окисления контактов.

Наиболее уязвимые компоненты: инфракрасный сенсор, реле и блок питания. Если датчик не реагирует на движение, первым делом измерьте напряжение на входе (должно быть 220 В) и выходе (12–24 В для низковольтных моделей). При отсутствии напряжения проверьте предохранитель или стабилизатор. Для датчиков с регулировкой чувствительности (например, HC-SR501) попробуйте сбросить настройки к заводским – часто это решает проблему ложных срабатываний.

Разборка корпуса требует осторожности: используйте отвертку с изолированной ручкой и отключите питание. Обратите внимание на пайку проводов – холодные пайки (серый налет вокруг контактов) приводят к периодическим сбоям. При замене сенсора выбирайте модель с аналогичными характеристиками: угол обзора (обычно 90–180°), дальность (3–12 м) и рабочее напряжение. Для уличных датчиков критичен класс защиты (IP44 и выше), иначе влага выведет устройство из строя за 2–3 месяца.

Если после всех проверок датчик не работает, протестируйте его на отдельной лампе. Подключите напрямую к сети, минуя штатную проводку – это поможет исключить проблемы с кабелем или выключателем. Для датчиков с фотореле (например, IEK ДД-024) убедитесь, что фотоэлемент не заслонен и получает достаточно света. Восстановление работоспособности своими руками обойдется в 5–10 раз дешевле покупки нового устройства, если следовать алгоритму диагностики.

Как определить неисправность датчика движения по внешним признакам

Первым сигналом о проблеме служит нестабильная работа освещения: лампы включаются с задержкой, мигают или не реагируют на движение вовсе. Проверьте корпус датчика на наличие трещин, следов оплавления или конденсата – даже микротрещины нарушают герметичность и приводят к сбоям. Обратите внимание на светодиодный индикатор: если он не горит при движении или светится постоянно, это указывает на неисправность питания или сенсора. Для датчиков с регуляторами чувствительности и времени задержки (потенциометрами) характерны механические поломки – проверьте их вращение: заедание или отсутствие фиксации положения свидетельствует о выходе из строя.

Необходимые инструменты и материалы для диагностики и ремонта

Для проверки и восстановления работоспособности датчика движения потребуется мультиметр с диапазоном измерения напряжения до 250 В и сопротивления до 2 МОм. Модель с функцией прозвонки цепей (например, UNI-T UT33D+ или Fluke 101) ускорит поиск обрывов в проводке и контактах. Дополнительно пригодится бесконтактный индикатор напряжения (Testo 745) для безопасной проверки наличия фазы без разборки корпуса.

Набор отвёрток с изолированными ручками и магнитными наконечниками (Wera 334/6) позволит аккуратно демонтировать крепёжные элементы без риска короткого замыкания. Для пайки повреждённых контактов или замены SMD-компонентов на плате понадобится паяльная станция мощностью 40–60 Вт (Lukey 702), припой ПОС-61 с флюсом ЛТИ-120, а также медная оплётка для удаления излишков припоя. Термоусадочные трубки диаметром 2–6 мм защитят восстановленные соединения от влаги.

При замене неисправных элементов схемы (резисторов, конденсаторов, транзисторов) используйте компоненты с аналогичными номиналами и допусками. Для датчиков на базе микросхем BISS0001 или HC-SR501 критически важно соблюдать полярность конденсаторов и рабочее напряжение не ниже 16 В. Запасные детали удобно приобретать в наборах (E-Project 396 для резисторов, Kemet C320C104K5R5TA для керамических конденсаторов).

Изоляционная лента 3M Scotch 22 и силиконовый герметик Dow Corning 7091 понадобятся для восстановления герметичности корпуса после ремонта, особенно если датчик установлен на улице. Для очистки окисленных контактов используйте спирт изопропиловый (99,9%) и безворсовую салфетку, а при сильном загрязнении – ластик для плат (Techspray 1622-10S).

Пошаговая разборка корпуса датчика без повреждения деталей

Перед началом разборки отключите питание датчика и снимите его с монтажной поверхности. Осмотрите корпус на наличие крепежных элементов: винты под отвертку (чаще всего PH1 или PH2), защелки или клеевые соединения. У моделей с пластиковыми защелками (например, Xiaomi Aqara или Sonoff) используйте тонкую пластиковую лопатку или медиатор для гитары – вставляйте инструмент в стык между половинками корпуса и аккуратно отжимайте фиксаторы, начиная с угла. Избегайте чрезмерного давления: защелки ломаются при усилии свыше 2–3 кг.

Если корпус скреплен винтами, выкрутите их против часовой стрелки, удерживая датчик в одной руке. Для винтов с потайной головкой используйте отвертку с магнитным наконечником – это предотвратит падение крепежа внутрь устройства. При наличии герметизирующей прокладки (характерно для уличных моделей) подденьте ее пинцетом с тупыми концами, чтобы не порвать силикон. Запоминайте последовательность снятия деталей: фотографируйте каждый этап или раскладывайте элементы в порядке демонтажа на антистатическом коврике.

После снятия крышки корпуса отсоедините шлейфы и провода. Для разъемов типа JST или Molex используйте специальный экстрактор – тяните строго вертикально, без перекосов. Если провода припаяны, прогрейте паяльником точки контакта (температура 280–300°C, время нагрева не более 3 секунд) и аккуратно отсоедините их пинцетом. Изолируйте оголенные контакты термоусадочной трубкой или изолентой. При разборке оптической системы (линзы и ИК-датчика) избегайте касания пальцами поверхностей – используйте безворсовые салфетки и спирт для очистки.

Проверка и замена сенсорного элемента в датчике движения

Сенсорный элемент – пироэлектрический датчик (PIR), реагирующий на инфракрасное излучение. Для проверки отключите питание датчика и снимите крышку корпуса. Найдите модуль PIR: обычно это металлический или пластиковый цилиндр с линзой Френеля на передней панели. Осмотрите линзу на предмет трещин или загрязнений – даже мелкие повреждения снижают чувствительность на 30–50%. Протрите поверхность спиртовой салфеткой, избегая сильного нажима.

После установки настройте чувствительность и время задержки. В большинстве датчиков это делается подстроечными резисторами на плате: «Sens» регулирует дальность обнаружения (от 3 до 12 м), «Time» – продолжительность включения света (от 5 с до 10 мин). Вращайте регуляторы по часовой стрелке для увеличения параметров. Проверьте работу датчика в разных условиях освещенности: ложные срабатывания часто вызваны бликами от окон или искусственных источников света.

Если после замены датчик не реагирует на движение, проверьте цепь питания. Измерьте напряжение на входе PIR – оно должно соответствовать номиналу (±5%). Прозвоните дорожки платы на обрыв, особенно в местах пайки. Убедитесь, что линза Френеля установлена правильно: выпуклая сторона должна быть обращена наружу. При необходимости откалибруйте сенсор, перемещая руку перед датчиком на расстоянии 1–2 м с интервалом 1–2 секунды.

Для долговечной работы избегайте установки датчика вблизи источников тепла (радиаторы, лампы накаливания) или под прямыми солнечными лучами. Оптимальная высота монтажа – 2–2,5 м от пола. При эксплуатации на улице используйте герметичные модели с классом защиты IP44 и выше. Периодически очищайте линзу от пыли и насекомых – загрязнения снижают дальность обнаружения на 15–20% за год.

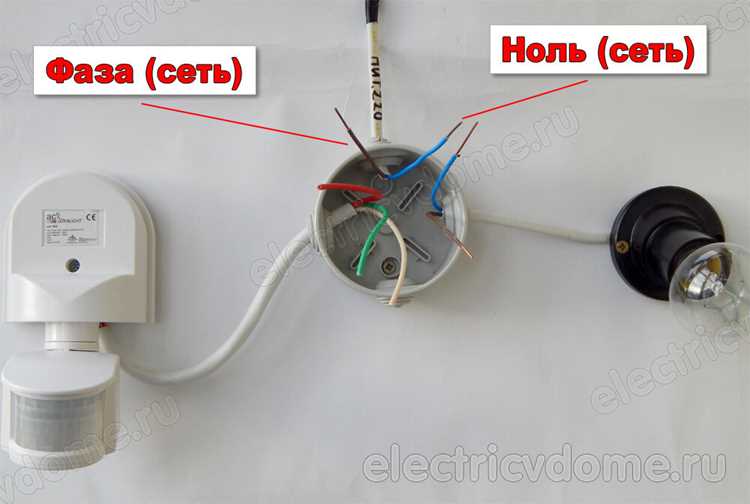

Тестирование и восстановление электрических контактов внутри устройства

Окисление контактов чаще всего возникает на медных или латунных поверхностях из-за влаги или перепадов температур. Визуально определите степень поражения: светло-зелёный налёт – начальная стадия, тёмно-коричневый или чёрный – критическая. Используйте абразивный ластик (например, «Эрасер») для очистки, избегая металлических щёток – они оставляют микроцарапины, ускоряющие повторное окисление.

• Для пайки контактов применяйте припой ПОС-61 с флюсом ЛТИ-120. Температура паяльника – 300–350°C, время контакта – не более 3 секунд, чтобы не повредить плату.
• Если контакт отломан, зачистите провод на 5–7 мм, облудите и припаяйте к ответной площадке, используя термоусадочную трубку диаметром 2–3 мм для изоляции.
• При обрыве дорожки на плате восстановите её медной проволокой сечением 0,2–0,3 мм², припаяв её поверх повреждённого участка.

После механической очистки обработайте контакты контактолом (например, «Kontakt 60») или техническим вазелином. Эти составы предотвращают повторное окисление на срок до 2 лет. Для разъёмов типа «мама-папа» нанесите тонкий слой на штырьковые контакты, избегая попадания на пластиковые элементы – агрессивные компоненты могут вызвать растрескивание.

Проверьте надёжность фиксации контактов в клеммниках. Винтовые зажимы должны обеспечивать усилие не менее 0,5 Н·м (для проводов сечением 1,5 мм²). Если винт прокручивается или не затягивается – замените клеммник. Для пружинных зажимов (WAGO) убедитесь, что провод входит до упора и не вытягивается при лёгком усилии (допустимое усилие вытягивания – 5 Н).

При восстановлении контактов на реле или микросхемах используйте токопроводящий клей (например, «Контактол К-13»). Нанесите его тонким слоем на повреждённую площадку, прижмите провод и зафиксируйте на 12 часов. Сопротивление восстановленного контакта не должно превышать 0,1 Ом. Избегайте применения клея на высокочастотных цепях – он увеличивает ёмкость и может нарушить работу схемы.

После восстановления проведите нагрузочное тестирование. Подключите датчик к источнику питания 220 В через лампу накаливания 60 Вт и имитируйте срабатывание (например, махнув рукой перед сенсором). Если лампа мигает или не загорается – повторно проверьте контакты мультиметром в режиме измерения переменного напряжения (200 В). Допустимое падение напряжения на контактах – не более 2 В. При превышении замените неисправный элемент или восстановите пайку.

Настройка чувствительности и времени срабатывания после ремонта

После восстановления работоспособности датчика движения критически важно правильно выставить параметры срабатывания. Большинство моделей оснащены двумя регуляторами: чувствительность (SENS) и время задержки (TIME). Настройку начинайте с минимальных значений, постепенно увеличивая их до достижения оптимального результата. Для помещений с площадью до 20 м² стартовые значения: чувствительность – 30–40%, время – 10–15 секунд.

Чувствительность определяет радиус и порог обнаружения движения. Настройте её так, чтобы датчик реагировал на человека, но игнорировал мелких животных или колебания занавесок. Для уличных моделей выставляйте 70–90%, в помещениях – 40–60%. Проверку проводите в разных точках зоны покрытия: если датчик не срабатывает у дальней стены, увеличьте параметр на 5–10%. Избегайте максимальных значений – это приведёт к ложным срабатываниям от тепловых потоков или вибраций.

• В коридорах и лестничных клетках чувствительность снижайте до 30–50% – здесь достаточно фиксации движения в узком секторе.
• На открытых площадках (дворы, парковки) используйте диапазон 80–100%, но комбинируйте с датчиками освещённости (фотореле).
• В спальнях и кабинетах выставляйте минимальные значения (20–30%) и направляйте датчик так, чтобы он не реагировал на движения за дверью.

Время задержки (TIME) регулирует продолжительность работы освещения после последнего зафиксированного движения. Стандартные настройки: 30 секунд для туалетов, 1–2 минуты для коридоров, 5–10 минут для гаражей и подвалов. Для экономии электроэнергии используйте формулу: T = (S × 0,5) + 30, где T – время в секундах, S – площадь помещения в м². Например, для комнаты 12 м² оптимальное время – 36 секунд.

Современные датчики часто имеют третий регулятор – уровень освещённости (LUX). Он отвечает за активацию устройства только при недостаточном естественном свете. Настройте LUX на порог 10–50 люкс для помещений с окнами и 5–10 люкс для подземных пространств. Проверяйте настройку в сумерках: если свет включается слишком рано, уменьшите значение на 5–10 единиц. Для уличных датчиков выставляйте 20–30 люкс – этого достаточно для срабатывания в пасмурную погоду.

1. Отключите питание датчика перед настройкой.
2. Установите регуляторы в средние положения (50% для SENS, 1 минута для TIME, 20 люкс для LUX).
3. Включите питание и дождитесь стабилизации датчика (10–15 секунд).
4. Пройдите через зону обнаружения – свет должен включиться. Если нет, увеличьте SENS на 10%.
5. Замерьте время работы освещения после остановки движения. Корректируйте TIME с шагом 10–15 секунд.
6. Повторите тест в разных условиях освещённости, регулируя LUX.
7. Зафиксируйте оптимальные значения и проверьте работу в течение суток.

Если после настройки датчик продолжает срабатывать ложно, проверьте его расположение. Устройство должно быть установлено на высоте 2–2,5 м, направлено вниз под углом 10–15° и не находиться в прямой видимости источников тепла (батареи, кондиционеры) или сквозняков. Для уличных моделей используйте защитные козырьки от дождя и прямых солнечных лучей – они искажают показания ИК-сенсора. При необходимости накройте датчик полупрозрачным экраном из оргстекла, чтобы снизить влияние внешних факторов.
