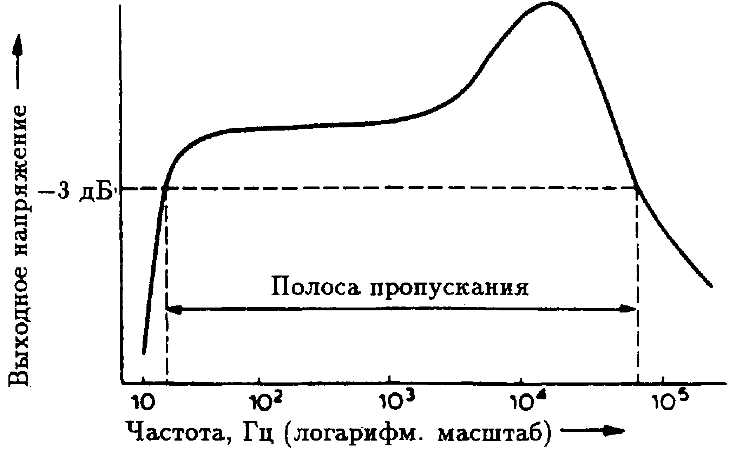

Как измерить ачх усилителя нч с помощью компьютера

Амплитудно-частотная характеристика (АЧХ) усилителя низкой частоты (НЧ) определяет его способность равномерно усиливать сигналы в рабочем диапазоне. Стандартный диапазон для аудиоусилителей – 20 Гц–20 кГц, но реальные параметры зависят от схемотехники, компонентов и нагрузки. Измерение АЧХ через компьютер позволяет получить точные данные без дорогостоящего оборудования, используя только звуковую карту, программное обеспечение и минимальный набор кабелей.

Для корректных измерений потребуется генератор сигналов с возможностью формирования синусоиды в диапазоне 10 Гц–100 кГц и анализатор спектра. Бесплатные программы, такие как REW (Room EQ Wizard) или Audacity, обеспечивают точность до ±0,1 дБ при правильной калибровке. Важно учитывать импеданс нагрузки: большинство усилителей рассчитаны на 4–8 Ом, но измерения на холостом ходу или с резистивной нагрузкой дадут разные результаты.

Погрешности измерений возникают из-за нелинейности звуковой карты, шумов и ограниченного динамического диапазона. Для минимизации ошибок используйте 16-битный режим записи, уровень сигнала -12 дБFS и экранированные кабели. При анализе АЧХ обращайте внимание на неравномерность в полосе пропускания: допустимым считается отклонение ±0,5 дБ для высококачественных усилителей и ±1 дБ для бюджетных моделей.

Пять шагов процесса включают настройку генератора, подключение усилителя, запись сигнала, анализ данных и интерпретацию результатов. Каждый этап требует контроля параметров: частота дискретизации должна быть не менее 48 кГц, а время измерения – достаточным для усреднения шумов. При правильном подходе метод позволяет выявить резонансы, завалы на краях диапазона и другие аномалии, влияющие на качество звука.

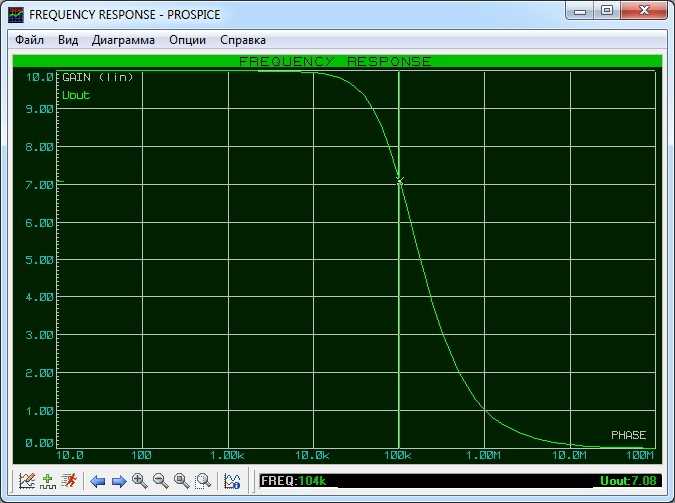

Выбор необходимого программного обеспечения для анализа сигналов

Для измерения АЧХ усилителя НЧ через компьютер требуется ПО, способное генерировать тестовые сигналы, захватывать аудиоданные и выполнять их спектральный анализ. Основные критерии выбора: поддержка частотного диапазона до 20 кГц, возможность работы с внешними аудиоинтерфейсами и наличие встроенных инструментов для построения графиков. Бесплатные решения часто ограничены функционалом, но подходят для базовых задач.

Наиболее распространённые программы для анализа сигналов делятся на три категории: генераторы сигналов, анализаторы спектра и комплексные инструменты. В таблице ниже приведены ключевые характеристики популярных решений:

Для точных измерений АЧХ предпочтительны REW или Arta – они поддерживают калибровку оборудования и позволяют строить графики с логарифмической шкалой частот. REW удобен для начинающих благодаря интуитивному интерфейсу, а Arta предоставляет расширенные возможности для профессионального анализа, включая измерение нелинейных искажений. Обе программы совместимы с большинством внешних звуковых карт, включая бюджетные модели типа Behringer UMC202HD.

Audacity подходит для быстрой оценки сигналов, но его встроенный анализатор спектра ограничен линейной шкалой и не поддерживает автоматическую калибровку. Spectrum Lab полезен для мониторинга в реальном времени, особенно при работе с узкополосными сигналами, но требует ручной настройки параметров FFT. Для задач, связанных с аудиотехникой, эти программы используют как вспомогательные инструменты.

При выборе ПО учитывайте совместимость с операционной системой: REW и Arta работают на Windows, macOS и Linux (через Wine), Audacity кроссплатформенен, а Spectrum Lab ориентирован на Windows. Для работы с высокочастотными сигналами (>20 кГц) потребуется звуковая карта с соответствующей полосой пропускания и драйверы ASIO или WASAPI для минимизации задержек.

Дополнительные модули и плагины могут расширить функционал базового ПО. Например, для REW доступны скрипты на Python для автоматизации измерений, а Audacity поддерживает плагины VST для обработки сигналов. При тестировании усилителей НЧ критически важна синхронизация генератора и анализатора – в REW и Arta эта функция реализована на уровне ядра, что исключает рассинхронизацию при длительных измерениях.

Подключение усилителя к звуковой карте компьютера без искажений

Для корректного измерения АЧХ усилителя НЧ через звуковую карту компьютера критически важно минимизировать паразитные наводки и нелинейные искажения на этапе подключения. Используйте экранированные кабели с низким сопротивлением – например, кабель Mogami 2534 или аналоги с медными жилами сечением не менее 0,5 мм². Разъемы должны быть позолоченными (контактное сопротивление <0,1 Ом) и соответствовать стандарту TRS 6,35 мм для линейных входов/выходов.

Звуковая карта должна работать в режиме ASIO или WASAPI Exclusive с частотой дискретизации 48 кГц и разрядностью 24 бита. Отключите все аудиоэффекты в драйверах (эквалайзеры, компрессоры, виртуальное окружение) и установите уровень входного сигнала на карте в пределах -12…-6 дБ от максимального, чтобы избежать клиппинга. Для карт с симметричными входами (например, Focusrite Scarlett) используйте балансное подключение через XLR-TRS переходники.

Питание усилителя и компьютера должно быть развязано через сетевые фильтры с подавлением помех не менее 60 дБ на частоте 1 МГц. Подключайте оба устройства к одной фазе сети через разделительный трансформатор или ИБП с чистым синусом. Заземление должно быть общим, но без петель – используйте одноточечное заземление через клемму на корпусе усилителя, соединенную с землей компьютера проводом сечением 2,5 мм².

Входное сопротивление звуковой карты должно быть не менее чем в 10 раз выше выходного сопротивления усилителя. Для большинства усилителей НЧ с выходным сопротивлением 0,1–1 Ом подойдут карты с входным сопротивлением 10–50 кОм (например, RME Babyface). При несоответствии используйте согласующий резистор на выходе усилителя: R = (Rвх_карты × Rвых_усилителя) / (Rвх_карты – Rвых_усилителя).

Перед подключением измерьте уровень шума звуковой карты в режиме молчания (без сигнала) – он не должен превышать -90 дБ относительно полной шкалы. Если шум выше, проверьте кабели на целостность экрана и замените их на кабели с двойным экранированием. Для карт с высоким уровнем собственных шумов (например, встроенные Realtek) используйте внешний предусилитель с отношением сигнал/шум >100 дБ.

Для проверки отсутствия искажений подайте на вход усилителя синусоидальный сигнал частотой 1 кГц и амплитудой -20 дБ от максимальной. На выходе звуковой карты проанализируйте спектр сигнала в программе Audacity или REW – гармонические искажения (THD) не должны превышать 0,05%. Если THD выше, уменьшите уровень сигнала или замените кабель на более качественный.

Избегайте использования адаптеров с преобразованием импеданса (например, TS-TRS или RCA-XLR) без необходимости – каждый дополнительный контакт увеличивает риск наводок и нелинейностей. Если адаптер неизбежен, выбирайте модели с позолоченными контактами и минимальной длиной проводников (например, Neutrik NA2FF). Для подключения к микрофонному входу карты используйте аттенюатор -20 дБ, чтобы не перегружать входной каскад.

После подключения проведите калибровку системы: подайте на вход усилителя сигнал с известной амплитудой (например, 1 В RMS) и измерьте уровень на выходе звуковой карты. Разница между ожидаемым и фактическим значением укажет на потери в кабелях или неверные настройки драйверов. Запишите этот коэффициент для корректировки результатов измерения АЧХ.

Настройка генератора тестового сигнала с равномерным спектром

Для измерения АЧХ усилителя НЧ требуется сигнал с равномерным распределением энергии по частотам. Оптимальным выбором станет белый шум или линейно-частотно-модулированный (ЛЧМ) сигнал. Белый шум генерируется с постоянной спектральной плотностью мощности в заданном диапазоне, например, от 20 Гц до 20 кГц. ЛЧМ-сигнал обеспечивает плавное сканирование частотного диапазона за фиксированное время, что упрощает анализ переходных процессов.

При использовании программных генераторов (Audacity, REW, ARTA) выберите тип сигнала «White Noise» или «Sweep». Установите амплитуду на уровне -12 дБ относительно максимального значения, чтобы избежать перегрузки входных цепей усилителя. Для ЛЧМ-сигнала задайте длительность не менее 5 секунд – этого достаточно для стабилизации измерений в диапазоне 20 Гц–20 кГц.

Проверьте спектральную равномерность сигнала с помощью анализатора спектра. Допустимое отклонение амплитуды в рабочем диапазоне не должно превышать ±1 дБ. Если наблюдаются пики или провалы, скорректируйте параметры генератора: увеличьте разрядность ЦАП (минимум 16 бит) или примените фильтрацию с крутизной не менее 48 дБ/октаву за пределами рабочего диапазона.

Для аппаратных генераторов (например, Rigol DG1022) используйте режим ARB (произвольная форма волны). Загрузите заранее подготовленный файл с белым шумом или ЛЧМ-сигналом в формате WAV с частотой дискретизации 48 кГц. Убедитесь, что выходное сопротивление генератора не превышает 50 Ом – это минимизирует влияние на входное сопротивление усилителя.

При работе с цифровыми интерфейсами (ASIO, WASAPI) установите частоту дискретизации 44,1 или 48 кГц. Более высокие значения (96 кГц) не дают преимуществ для измерений в звуковом диапазоне, но увеличивают нагрузку на процессор. Отключите все аудиоэффекты и эквалайзеры в настройках звуковой карты – они искажают спектр тестового сигнала.

Для калибровки уровня сигнала подключите генератор напрямую к входу звуковой карты или осциллографа. Измерьте амплитуду сигнала на частоте 1 кГц: она должна составлять 0,5–1 В (пиковое значение). Если уровень ниже, увеличьте выходную мощность генератора; если выше – уменьшите, чтобы исключить нелинейные искажения в усилителе.

При генерации белого шума используйте алгоритм Мерсенна-Твистера или Xorshift – они обеспечивают равномерное распределение энергии по спектру. Избегайте простых линейных конгруэнтных генераторов: их периодичность может проявляться в виде артефактов на низких частотах. В программах типа REW выберите опцию «Pink Noise» только если требуется анализ с логарифмической шкалой частот.

Сохраните настройки генератора в профиль для повторного использования. Это исключит необходимость повторной калибровки при последующих измерениях. Для ЛЧМ-сигнала зафиксируйте параметры: начальная частота (20 Гц), конечная частота (20 кГц), длительность (5–10 с), форма огибающей (линейная или логарифмическая). Эти данные потребуются для корректной интерпретации результатов АЧХ.

Калибровка входного и выходного уровней для точных измерений

Перед началом измерений АЧХ убедитесь, что уровень сигнала на выходе звуковой карты компьютера не превышает -10 дБFS. Это предотвратит перегрузку аналогового входа усилителя и искажения, которые могут возникнуть уже на этапе генерации тестового сигнала. Используйте программный генератор (например, Audacity или REW) с возможностью точной регулировки амплитуды – шаг в 0,1 дБ критичен для калибровки. Для проверки подайте синусоидальный сигнал частотой 1 кГц и измерьте его реальный уровень осциллографом или мультиметром с функцией True RMS.

На входе звуковой карты установите уровень записи на -12 дБ ниже максимального, чтобы избежать клиппинга при неожиданных всплесках сигнала. Если усилитель имеет регулятор громкости, выведите его в положение, при котором на выходе при тестовом сигнале 1 кГц напряжение составит 70–80% от номинального (например, 0,7 В для усилителя с выходом 1 В). Зафиксируйте это положение – все последующие измерения должны проводиться при неизменных настройках.

Для калибровки используйте резистивный делитель напряжения на выходе усилителя, если его выходное сопротивление превышает 10 Ом. Подключите делитель с коэффициентом ослабления 10:1 (например, 9 кОм + 1 кОм) и измерьте сигнал на входе звуковой карты. Убедитесь, что ослабленный сигнал не превышает -6 дБFS – это обеспечит запас по динамическому диапазону для анализа гармоник. Запишите коэффициент ослабления в программе анализатора (REW, ARTA) для автоматической компенсации.

Проверьте фазовый сдвиг между входным и выходным сигналами на частоте 1 кГц. Если анализатор показывает сдвиг более 5°, это может указывать на некорректную работу АЦП/ЦАП звуковой карты или влияние фильтров. В таком случае используйте внешний аудиоинтерфейс с низкой задержкой (например, Focusrite Scarlett) и отключите все программные эффекты в драйверах. Повторите калибровку с новыми настройками.

После калибровки проведите тестовый замер АЧХ в диапазоне 20 Гц–20 кГц с шагом 1/6 октавы. Если на графике наблюдаются резкие провалы или всплески на частотах ниже 100 Гц или выше 10 кГц, проверьте экранирование кабелей и заземление. Используйте коаксиальные кабели с сопротивлением не более 50 Ом/м и избегайте параллельной прокладки с силовыми проводами. Зафиксируйте результаты калибровки в отдельном файле для сравнения с последующими измерениями.

Запись и обработка данных с помощью анализатора спектра

Анализатор спектра – ключевой инструмент для фиксации АЧХ усилителя НЧ. Современные ПО, такие как REW (Room EQ Wizard), ARTA или Smaart, позволяют захватывать сигнал с линейного входа звуковой карты и визуализировать его частотный состав в реальном времени. Для корректной записи подключите выход генератора к входу усилителя, а выход усилителя – к линейному входу компьютера через симметричный кабель с минимальными потерями (например, XLR или TRS 6,3 мм). Убедитесь, что уровень сигнала на входе звуковой карты не превышает -6 дБ, чтобы избежать клиппинга.

Перед началом измерений настройте параметры анализатора:

• Диапазон частот: 20 Гц – 20 кГц (стандартный для НЧ-усилителей).
• Разрешение по частоте: не менее 1/24 октавы для детализации резонансов.
• Окно обработки: Hann или Flat Top для минимизации утечки спектра.
• Усреднение: 8–16 выборок для сглаживания шумов.

Запустите генерацию тестового сигнала – логарифмического свипа (20 Гц – 20 кГц) или розового шума. В REW используйте функцию Measure, в ARTA – режим Sweep FFT. Длительность свипа должна составлять 5–10 секунд: короткие сигналы не дают достаточного разрешения на низких частотах, длинные – увеличивают влияние дрейфа температуры компонентов. После записи сохраните данные в формате .mdat (REW) или .wav для последующей обработки.

Обработка данных начинается с калибровки. Вычтите фоновый шум, записанный при отключенном усилителе, используя функцию Subtract Noise в REW. Примените коррекцию фазы, если анализатор поддерживает режим Minimum Phase, чтобы устранить артефакты, вызванные задержками в тракте. Для усилителей с нелинейными искажениями используйте гармонический анализ: в ARTA переключитесь в режим THD+N и оцените уровень второй и третьей гармоник на частотах 1 кГц и 10 кГц.

Экспорт данных для дальнейшего анализа выполняйте в табличном формате (.csv или .txt). В REW выберите Export → Frequency Response, в ARTA – File → Export → ASCII. Столбцы должны содержать частоту (Гц), амплитуду (дБ) и фазу (градусы). Для построения графиков в Excel или Python используйте логарифмическую шкалу по оси X (частота) и линейную по оси Y (амплитуда). При сравнении нескольких измерений нормализуйте данные к опорной частоте (например, 1 кГц) для устранения влияния абсолютных уровней.

Интерпретируйте результаты с учетом специфики усилителя. Пики на АЧХ ниже 100 Гц могут указывать на резонансы корпуса или фильтров питания, провалы в области 2–5 кГц – на проблемы с обратной связью. Для транзисторных усилителей допустимый разброс АЧХ составляет ±0,5 дБ в диапазоне 20 Гц – 20 кГц, для ламповых – до ±2 дБ из-за нелинейностей трансформаторов. Сохраните эталонные графики для каждого измерения, чтобы отслеживать деградацию характеристик со временем.

Построение графика АЧХ и выявление частотных искажений

Для точного анализа используйте сетку с шагом не менее 10 точек на декаду. Например, при измерениях от 20 Гц до 20 кГц потребуется минимум 30–40 измерений. Избегайте линейной интерполяции между точками – она искажает реальную форму АЧХ. Вместо этого применяйте сплайновую аппроксимацию или метод cubic interpolation, доступный в большинстве математических пакетов.

Частотные искажения проявляются как отклонения от горизонтальной линии на графике. Основные типы: завал низких частот (падение усиления ниже 100 Гц), подъем или провал в среднем диапазоне (1–5 кГц), завал высоких частот (выше 10 кГц). Завал на 3 дБ относительно среднего уровня считается критическим – он заметен на слух. Для усилителей Hi-Fi допустимое отклонение АЧХ в диапазоне 20 Гц–20 кГц не должно превышать ±0,5 дБ.

Обратите внимание на резонансные пики. Они возникают из-за паразитных емкостей и индуктивностей в схеме, особенно в трансформаторах и катушках фильтров. Пик на частоте 5–15 кГц часто связан с неоптимальной коррекцией ОУ или неправильно подобранными конденсаторами в цепях обратной связи. Для его устранения уменьшите емкость конденсатора в цепи коррекции на 10–20% или добавьте демпфирующий резистор 10–100 Ом параллельно катушке.

Сравните полученную АЧХ с эталонной для вашего типа усилителя. Например, для лампового однотактного усилителя характерен плавный завал высоких частот после 10 кГц, а для транзисторного – более ровная характеристика. Если реальная АЧХ отличается от ожидаемой, проверьте номиналы компонентов в цепях коррекции и фильтрации. Особое внимание уделите конденсаторам: электролитические имеют значительный разброс параметров, а пленочные могут вносить нелинейности на высоких частотах.

Для количественной оценки искажений используйте параметр неравномерность АЧХ. Рассчитайте его как разницу между максимальным и минимальным значением усиления в заданном диапазоне. Например, если усиление варьируется от +1 дБ на 1 кГц до –2 дБ на 10 кГц, неравномерность составит 3 дБ. Для профессиональной аппаратуры допустимое значение – не более 1 дБ в диапазоне 40 Гц–16 кГц.

При анализе учитывайте влияние нагрузки. АЧХ, снятая с резистивной нагрузкой 8 Ом, может отличаться от реальной при подключении динамиков. Для проверки используйте эквивалент нагрузки с импедансом, близким к динамической головке: резистор 8 Ом параллельно с конденсатором 100 мкФ. Это имитирует реактивную составляющую реальной нагрузки и выявляет скрытые резонансы.

Финальный этап – документирование результатов. Сохраните график в векторном формате (.svg или .pdf) для последующего редактирования. Добавьте аннотации с ключевыми точками: частотами среза, резонансными пиками, неравномерностью. Укажите условия измерений: тип генератора, амплитуду входного сигнала, сопротивление нагрузки. Эти данные позволят повторить эксперимент и отследить изменения после модификации схемы.
