Блок питания компьютера подключается к сети через силовой кабель, известный как IEC C13/C14. Это стандартное решение для большинства настольных ПК, серверов и другого оборудования с напряжением до 250 В и током до 10 А. Кабель состоит из трех жил: фазы, нуля и заземления, что обеспечивает безопасность и стабильность работы.
На одном конце кабеля установлен разъем IEC C13 (вилка с тремя плоскими контактами), который вставляется в соответствующее гнездо блока питания. На другом – стандартная вилка под розетку: CEE 7/7 (евровилка с заземлением) для Европы или NEMA 5-15P для США. Важно учитывать региональные стандарты, чтобы избежать несовместимости.
При выборе кабеля обращайте внимание на сечение проводников. Для большинства блоков питания мощностью до 750 Вт достаточно 0,75 мм², но для более мощных систем (1000 Вт и выше) рекомендуется 1,0 мм² или толще. Это снижает риск перегрева и падения напряжения. Также проверяйте сертификацию: кабели должны соответствовать ГОСТ Р 51322.1-99 или международным стандартам IEC 60320.
Избегайте использования удлинителей или кабелей с поврежденной изоляцией – это может привести к короткому замыканию или возгоранию. Если блок питания расположен далеко от розетки, выбирайте кабель достаточной длины (обычно 1,5–2 м), но не превышайте 3 м без проверки падения напряжения. Для серверных решений или промышленного оборудования применяются кабели с усиленной изоляцией, например, IEC C19/C20 (ток до 16 А).
Какие типы кабелей используются для подключения блока питания к сети
Для подключения блока питания к электросети применяются кабели с разными характеристиками, зависящими от мощности устройства и стандартов региона. Наиболее распространены кабели с разъёмами IEC C13/C14 (для большинства ПК и серверов) и IEC C19/C20 (для высокопроизводительных систем с потреблением свыше 15 А). В бытовых условиях чаще встречаются кабели с вилкой Schuko (CEE 7/4) или Europlug (CEE 7/16), рассчитанные на напряжение 220–240 В и ток до 16 А. Для стран с другими стандартами (например, США) используются кабели с вилками NEMA 5-15P (120 В, 15 А) или NEMA 6-20P (240 В, 20 А).
| Тип разъёма | Макс. ток (А) | Напряжение (В) | Применение |
|---|---|---|---|
| IEC C13/C14 | 10 | 250 | Блоки питания ПК, мониторы, ИБП |
| IEC C19/C20 | 16 | 250 | Серверы, мощные рабочие станции |
| Schuko (CEE 7/4) | 16 | 230 | Бытовая техника, блоки питания в Европе |
| NEMA 5-15P | 15 | 125 | Компьютеры в США, Канаде |
При выборе кабеля критически важно учитывать сечение проводников. Для стандартных блоков питания мощностью до 750 Вт достаточно кабеля с сечением 0,75 мм², но для устройств свыше 1000 Вт рекомендуется 1,0 мм² или выше, чтобы избежать перегрева. Длина кабеля также влияет на потери напряжения: при длине более 2 метров падение напряжения может достигать 1–2%, что критично для чувствительной электроники. Для промышленных решений или серверных стоек используют кабели с двойной изоляцией и экранированием, например, PVC + LSZH (негорючий материал), чтобы минимизировать риск короткого замыкания.
Как выбрать правильную длину кабеля питания для компьютера
Длина кабеля питания зависит от расстояния между блоком питания и розеткой. Измерьте это расстояние с запасом в 20–30 см для удобства подключения и маневра. Стандартные длины кабелей – 1,2 м, 1,5 м и 1,8 м. Для настольных ПК с системным блоком под столом обычно хватает 1,5 м, если розетка расположена на уровне пола или в пределах 1 м от него.
Избегайте чрезмерно длинных кабелей (более 2 м), если в этом нет необходимости. Лишняя длина создает петли, которые ухудшают циркуляцию воздуха в корпусе и могут стать причиной перегрева. Кроме того, длинные кабели часто требуют дополнительной фиксации, чтобы не провисали и не касались вентиляторов или радиаторов.
Для компактных сборок или серверных стоек используйте кабели длиной 1–1,2 м. В таких случаях важно учитывать не только расстояние до розетки, но и траекторию прокладки: через кабельные каналы, за задней панелью стола или вдоль стен. Если кабель проходит через металлические отверстия, выбирайте модели с утолщенной изоляцией (например, 18 AWG) для защиты от повреждений.
При выборе обратите внимание на тип вилки: евростандарт (CEE 7/7) или британский (BS 1363). Некоторые блоки питания комплектуются съемными кабелями с разъемом IEC C13/C14, что позволяет заменить только шнур, а не весь БП. Для игровых или рабочих станций с высоким энергопотреблением (от 600 Вт) предпочтительны кабели с сечением не менее 1,5 мм², чтобы избежать падения напряжения на длинных участках.
Чем отличаются кабели с заземлением и без него
Кабели с заземлением имеют три жилы: фаза, ноль и заземляющий проводник (обычно желто-зеленого цвета). Заземление отводит избыточный ток в землю при пробое изоляции или коротком замыкании, снижая риск поражения электричеством до 90% по сравнению с двухжильными кабелями. В бытовых сетях 220 В заземление обязательно для устройств с металлическим корпусом (холодильники, стиральные машины, ПК), так как их пробой на корпус без заземления делает поверхность смертельно опасной.
Двухжильные кабели (фаза + ноль) лишены защитного проводника. Они применяются только для маломощных приборов (настольные лампы, зарядные устройства) или в сетях, где заземление физически невозможно (старая проводка). Однако даже при использовании таких кабелей с современной техникой (например, блоками питания ATX) возрастает риск статического электричества и помех, что может привести к сбоям в работе электроники.
Отличить кабели просто: трехжильные имеют вилку с двумя металлическими штырями и заземляющим контактом (евровилка типа F), двухжильные – только два штыря (вилка типа C). При подключении оборудования мощностью свыше 1 кВт (электроплиты, серверы) использование кабеля без заземления нарушает ПУЭ и может привести к отказу в гарантийном обслуживании. В промышленных сетях 380 В заземление – обязательное условие для всех кабелей.
При выборе кабеля проверяйте маркировку: «3×1.5» или «3×2.5» указывает на наличие заземления, «2×1.5» – на его отсутствие. Для замены старой проводки без заземления используйте УЗО (устройство защитного отключения) с током утечки 30 мА, но это временное решение – полноценная защита требует модернизации сети.
Какие стандарты разъемов применяются в кабелях питания для ПК
Основной стандарт разъема для подключения блока питания к электросети – IEC C13/C14. Этот тип используется в большинстве настольных ПК и серверов, обеспечивая надежное соединение с номинальным током до 10 А и напряжением 250 В. Разъем C13 (розетка на кабеле) соединяется с вилкой C14 на блоке питания, что соответствует международным требованиям безопасности IEC 60320. Для стран с другими стандартами напряжения (например, США) применяются аналогичные разъемы с заземлением, но с адаптацией под местные нормы.
В компактных системах и некоторых игровых ПК встречается разъем IEC C5/C6, известный как «Mickey Mouse» из-за характерной формы. Он рассчитан на ток до 2,5 А и часто используется в ноутбучных блоках питания или малогабаритных корпусах. Несмотря на меньшую мощность, этот стандарт удобен для устройств с низким энергопотреблением, но не подходит для высокопроизводительных сборок из-за ограничений по току.
Для серверных и промышленных решений применяются разъемы IEC C19/C20, выдерживающие ток до 16 А. Они отличаются увеличенными размерами и квадратной формой, что исключает случайное подключение несовместимых кабелей. Такие разъемы обязательны для блоков питания мощностью свыше 1000 Вт, где стандартные C13/C14 не обеспечивают достаточной пропускной способности. При выборе кабеля для сервера проверяйте соответствие разъема классу мощности оборудования.
В регионах с нестандартными сетевыми вилками (например, Великобритания, Австралия) используются кабели с комбинированными разъемами: C13 на одном конце и местный стандарт (BS 1363, AS/NZS 3112) на другом. Такие решения позволяют подключать импортное оборудование без переходников, но требуют внимания к сертификации кабеля – некачественные адаптеры могут стать причиной перегрева или короткого замыкания.
Для модульных блоков питания с возможностью замены кабелей производители часто применяют проприетарные разъемы, например, Corsair Type 4 или Seasonic EPS. Эти стандарты не универсальны, но обеспечивают лучшую организацию кабелей и снижают риск неправильного подключения. При покупке модульного БП уточняйте совместимость кабелей с другими моделями – замена вышедшего из строя провода может оказаться сложной задачей.
При выборе кабеля питания обращайте внимание на маркировку: сертификаты UL, CE или ГОСТ подтверждают соответствие стандартам безопасности. Избегайте кабелей без обозначения сечения проводников – для стандартных ПК минимальное сечение должно быть 0,75 мм², для мощных систем – не менее 1,0 мм². Использование тонких проводов приводит к падению напряжения и перегреву, особенно при нагрузке свыше 500 Вт.

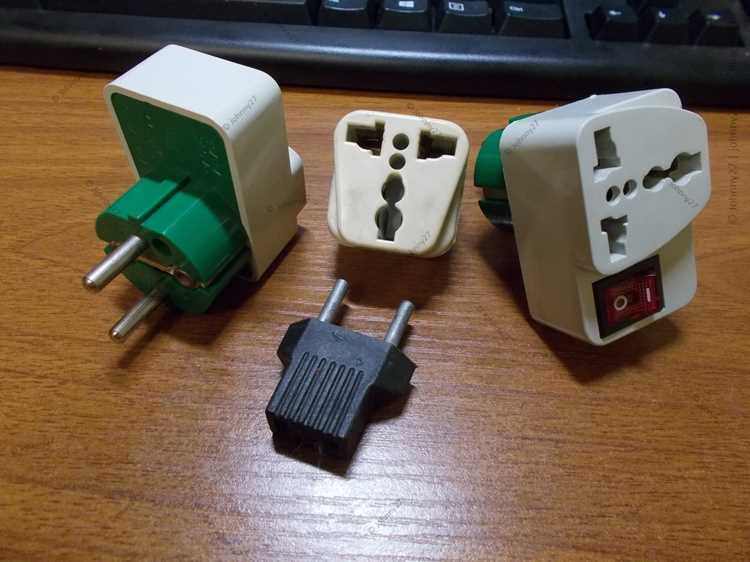

Как проверить исправность кабеля питания перед подключением
Первым шагом визуально осмотрите кабель по всей длине. Ищите механические повреждения: трещины на изоляции, перегибы, следы оплавления или потертости. Особое внимание уделите участкам возле вилки и разъема блока питания – здесь чаще всего возникают скрытые дефекты. Если изоляция нарушена, кабель использовать нельзя: даже при отсутствии короткого замыкания риск поражения током сохраняется.
Проверьте целостность жил с помощью мультиметра в режиме прозвонки (Ω). Отсоедините кабель от блока питания и розетки. Коснитесь щупами контактов вилки и соответствующих контактов на противоположном конце кабеля (обычно это фаза-фаза, ноль-ноль, земля-земля). Сопротивление исправной жилы должно стремиться к нулю (0,1–0,5 Ом). Если прибор показывает обрыв (∞) или высокое сопротивление – кабель неисправен.
- Для проверки изоляции между жилами установите мультиметр в режим измерения сопротивления на пределе 20 МОм или выше. Замкните щупы между фазой и нулем, фазой и землей, нулем и землей. Сопротивление должно быть не менее 1 МОм – меньшие значения указывают на пробой изоляции.
- При отсутствии мультиметра используйте простой тестер с лампочкой на 220 В. Подключите его к кабелю через розетку, соблюдая полярность. Если лампа не горит или мигает – кабель поврежден.
- Проверьте вилку на наличие люфта или нагрева при подключении к розетке. Если корпус вилки деформирован или горячий на ощупь – замените кабель.
Испытайте кабель под нагрузкой. Подключите к нему работающий блок питания и измерьте напряжение на выходе мультиметром. Для стандартных блоков питания ATX напряжение должно составлять +12 В, +5 В, +3,3 В с допуском ±5%. Если значения выходят за пределы нормы или скачут – кабель может иметь скрытые дефекты, например, окисленные контакты или частичный обрыв жил.
Замените подозрительный кабель на заведомо исправный и повторите проверку. Если проблема исчезла – оригинальный кабель неисправен. Храните кабели в сухом месте, избегайте перекручивания и натяжения. Для длительных подключений используйте кабели с сечением жил не менее 0,75 мм² – они выдерживают ток до 6 А без перегрева.
Какие материалы и сечение проводов обеспечивают безопасность подключения
Безопасность подключения блока питания к розетке зависит от двух ключевых параметров: материала токопроводящих жил и их сечения. Медь остаётся эталоном для силовых кабелей благодаря удельному сопротивлению 0,0175 Ом·мм²/м – на 40% ниже, чем у алюминия. Это снижает потери напряжения и нагрев при протекании тока. Для бытовых блоков питания мощностью до 500 Вт достаточно сечения 0,75 мм², но при токах свыше 6 А (1380 Вт при 230 В) требуется минимум 1,5 мм².
Алюминиевые провода в кабелях питания блоков не используются из-за склонности к окислению и ломкости при многократных изгибах. Даже при равной проводимости алюминий требует на 50% большее сечение, что увеличивает габариты кабеля. В условиях повышенной влажности или температуры свыше 60°C медь сохраняет стабильность, тогда как алюминий теряет до 30% прочности.
Изоляционные материалы определяют долговечность и пожаробезопасность. Для кабелей питания блоков применяют:
- ПВХ (поливинилхлорид) – выдерживает до 70°C, устойчив к маслам и кислотам, но горюч при возгорании;
- Резина (натуральная или синтетическая) – гибкая, рабочая температура до 90°C, но деградирует под УФ-излучением;
- Силикон – термостойкость до 200°C, не поддерживает горение, но дороже на 30–50%.
Для стационарных подключений оптимален ПВХ, для мобильных устройств – резина или силикон.
Сечение провода выбирают по максимальному току с запасом 20–30%. Пример расчёта для блока питания 300 Вт (1,3 А при 230 В):
- Ток нагрузки: 300 Вт / 230 В = 1,3 А;
- Минимальное сечение по ПУЭ: 0,5 мм² для меди;
- С учётом запаса: 0,75 мм² (допустимый ток 6 А).
Для импульсных блоков питания с пусковыми токами до 3х номинала сечение увеличивают до 1,5 мм², чтобы избежать падения напряжения ниже 5%.
Заземляющий проводник (жёлто-зелёный) должен иметь сечение не менее фазного. В кабелях с тремя жилами (фаза, ноль, земля) для мощностей до 3,5 кВт используют 2,5 мм². При отсутствии заземления в розетке блок питания подключают через УЗО с током утечки 30 мА, но это не заменяет защитный проводник.
Температурный режим эксплуатации влияет на выбор сечения. При температуре окружающей среды 40°C допустимый ток для провода 1,5 мм² снижается с 19 А до 15 А. Для кабелей, проложенных в гофре или пучке, применяют коэффициент 0,85–0,7. Например, три кабеля по 1,5 мм² в одной трубе рассчитывают как один провод сечением 1,27 мм² (1,5 × 0,85).
Маркировка кабеля содержит критически важные данные. Надпись «3×1,5 ПВХ 300/500 В» означает: три жилы по 1,5 мм², изоляция ПВХ, рабочее напряжение 300 В (между жилами) и 500 В (между жилой и землёй). Для подключения блоков питания выбирают кабели с индексом «нг» (не распространяет горение) или «нг-LS» (с низким дымовыделением). При прокладке в деревянных конструкциях обязателен кабель с индексом «нг-FRLS».
