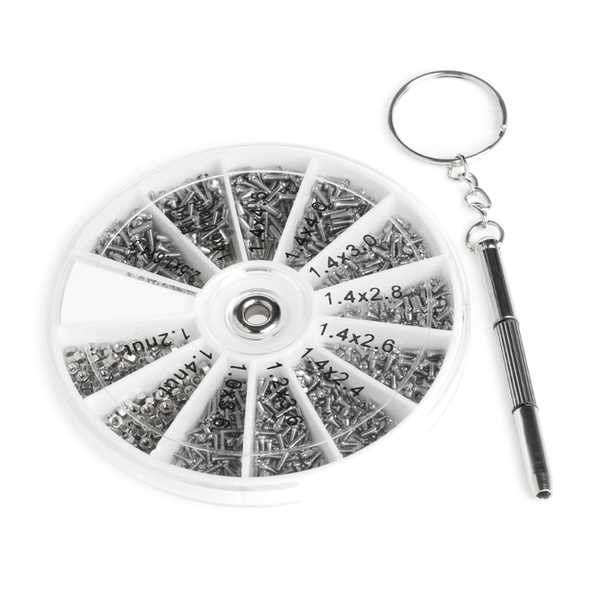

Миниатюрные винты с резьбой M1, M1.2, M1.4, M1.6 и M2 – критически важные компоненты для сборки компактных электронных устройств, от носимых гаджетов до материнских плат и модулей IoT. Стандартные крепежи из строительных магазинов здесь не подойдут: требуются детали с точностью до 0,1 мм, изготовленные из нержавеющей стали A2 или A4, латуни C36000 либо титана Grade 5 для снижения веса. Основные типы: винты с потайной головкой (для плоских поверхностей), цилиндрические (для точной фиксации) и саморезы с мелким шагом (например, 0,25 мм для пластиковых корпусов).
Специализированные поставщики предлагают винты длиной от 1,5 мм (для крепления гибких плат) до 10 мм (для сборки корпусов Raspberry Pi или Arduino). Ключевые параметры: класс прочности (обычно 8.8 или 12.9 для металлических деталей), покрытие (оцинковка, никелирование или анодирование для защиты от коррозии) и тип шлица (Torx T3–T6 для надежного затягивания без срыва). В России и СНГ такие компоненты можно заказать у КрепМаркет (ассортимент M1–M2, доставка 2–5 дней), ЧПУ-Крепеж (латунные и титановые варианты, минимальный заказ от 100 шт.) или Крепеж.ру (винты с потайной головкой, шаг резьбы 0,2–0,4 мм).
Для разовых проектов подойдут зарубежные площадки: McMaster-Carr (США, фильтры по материалу и размеру, доставка 7–14 дней), RS Components (Европа, винты M1.4 с шагом 0,3 мм для точной электроники) и AliExpress (китайские производители вроде Dongguan Xingye или Shenzhen Fasteners, цены от 0,05$ за штуку при заказе от 500 шт.). Важно проверять отзывы: дешевые винты часто имеют несоответствие резьбы или низкую прочность. Альтернатива – 3D-печать крепежа из PETG или нейлона (для прототипов), но для серийного производства это нерентабельно.
При выборе обращайте внимание на документацию: чертежи с размерами (например, DIN 7984 для винтов с цилиндрической головкой) и сертификаты соответствия (ISO 898-1 для класса прочности). Для сборки микроэлектроники критичны винты с антимагнитными свойствами (нержавейка A4 или титан) и саморезы с острым концом (для фиксации без предварительного сверления). Храните крепеж в антистатических контейнерах (например, ESD-safe пластиковые коробки) – пыль и влага ускоряют коррозию.
Какие типы миниатюрных винтов используются в электронике
В электронике применяются винты с метрической и дюймовой резьбой, но для миниатюрных сборок чаще выбирают метрические стандарты из-за точности и совместимости с европейскими и азиатскими компонентами. Наиболее распространённые диаметры – M1, M1.2, M1.4, M1.6, M2 и M2.5, где число обозначает внешний диаметр резьбы в миллиметрах. Шаг резьбы (расстояние между витками) обычно составляет 0.2–0.45 мм для миниатюрных винтов, что обеспечивает надёжное крепление без повреждения пластиковых или тонкостенных металлических корпусов.
Для крепления печатных плат и модулей часто используют винты с потайной головкой (countersunk) или полупотайной (oval), так как они не выступают над поверхностью и не мешают установке соседних компонентов. Винты с цилиндрической головкой (pan head) подходят для фиксации радиаторов, экранов и разъёмов, где требуется равномерное распределение нагрузки. В таблице ниже приведены ключевые параметры типичных миниатюрных винтов:
| Тип головки | Диаметр (мм) | Шаг резьбы (мм) | Материал | Типичное применение |
|---|---|---|---|---|
| Потайная | M1.2–M2.5 | 0.25–0.45 | Нержавеющая сталь, латунь | Крепление плат, крышек корпусов |
| Цилиндрическая | M1.4–M3 | 0.3–0.5 | Сталь с покрытием, алюминий | Фиксация радиаторов, разъёмов |
| Полупотайная | M1.6–M2 | 0.35–0.4 | Латунь, титан | Компактные модули, датчики |
| Шестигранная | M2–M3 | 0.4–0.5 | Нержавеющая сталь | Высоконагруженные узлы |
Саморезы с мелкой резьбой (например, типа ST 1.5–2.2) применяются для крепления в пластиковые или алюминиевые корпуса без предварительного нарезания резьбы. Они снижают риск растрескивания материала за счёт распределения нагрузки по большей площади. Для электроники критически важна коррозионная стойкость, поэтому предпочтительны винты из нержавеющей стали A2 или A4, латуни с никелевым покрытием либо анодированного алюминия.
В высокочастотных устройствах и прецизионной аппаратуре используют винты с антимагнитными свойствами, например, из титана или бериллиевой бронзы. Они минимизируют влияние на электромагнитные поля и исключают помехи. Для сборки устройств с требованиями к электрической изоляции (например, блоки питания) подходят винты с нейлоновыми или керамическими головками, которые предотвращают короткие замыкания.
При выборе длины винта учитывают толщину скрепляемых деталей и глубину резьбового отверстия. Оптимальная длина – сумма толщин деталей плюс 1.5–2 диаметра резьбы для надёжной фиксации. Например, для крепления платы толщиной 1.6 мм к корпусу глубиной 3 мм подойдёт винт M2 длиной 5–6 мм. Превышение длины приводит к повреждению резьбы или деформации корпуса.
Специализированные винты, такие как Torx (T4–T8) или Pozidriv (PZ0–PZ1), обеспечивают лучшее сцепление с отвёрткой и снижают риск срыва шлица при затяжке. Для автоматизированной сборки используют винты с фланцем или направляющим конусом, которые легче позиционировать роботами. В условиях вибрации (например, в автомобильной электронике) применяют винты с нейлоновой вставкой или анаэробным клеем для предотвращения самопроизвольного ослабления.
Как определить размер и шаг резьбы нужного винта
Первый шаг – измерение диаметра резьбы. Для этого используйте штангенциркуль с точностью не менее 0,05 мм. Замеряйте наружный диаметр винта (для метрических винтов это значение в миллиметрах, например, M2, M3, M4). Если винт уже установлен в изделии, измерьте внутренний диаметр резьбового отверстия и прибавьте 0,1–0,2 мм для компенсации допусков. Для дюймовых винтов (например, #2-56, #4-40) диаметр указывается в долях дюйма: #2 ≈ 2,18 мм, #4 ≈ 2,84 мм.
Определение шага резьбы требует резьбомера или точных измерений. Метрические винты имеют шаг, указанный в миллиметрах (например, M3×0,5 – шаг 0,5 мм). Для проверки приложите резьбомер к виткам: пластина с правильным шагом должна плотно входить в канавки без зазоров. Если резьбомера нет, измерьте расстояние между 10 витками штангенциркулем и разделите на 10. Дюймовые винты обозначаются числом витков на дюйм (TPI): #4-40 – 40 витков на дюйм (шаг ≈ 0,635 мм).
- Метрические винты: шаг стандартный (крупный) или мелкий. Например, M4×0,7 (крупный) или M4×0,5 (мелкий).
- Дюймовые винты: шаг зависит от стандарта (UNC – крупный, UNF – мелкий). #6-32 UNC – 32 TPI.
- Самонарезающие винты: шаг часто нестандартный, проверяйте по документации производителя.
Если винт поврежден или недоступен для измерений, используйте таблицы соответствия. Для метрических винтов диаметр и шаг можно определить по маркировке на головке (например, «M2,5×0,45»). Дюймовые винты маркируются реже, но их параметры можно найти в справочниках по номерам (#0–#12). При заказе у поставщиков указывайте полное обозначение: тип резьбы (метрическая/дюймовая), диаметр, шаг, длина и материал (например, «M3×0,5×10 нержавеющая сталь»).
Где купить винты M1, M1.2, M1.4 и M1.6 в розницу
Для покупки винтов M1–M1.6 в розницу обратитесь в специализированные магазины крепежа: Крепком (Москва, Санкт-Петербург, онлайн-каталог с фильтрами по шагу резьбы и длине), Крепеж.ру (доставка по РФ, ассортимент включает нержавеющую сталь A2 и титан), Vseinstrumenti.ru (раздел «Микрокрепеж», цены от 0,5 руб/шт при заказе от 100 шт). Альтернатива – AliExpress (продавцы Keadic, Befen, Fasteners House), где упаковки по 100–500 шт стоят 300–800 руб с доставкой из Китая за 15–30 дней. Уточняйте материал: для электроники чаще требуются латунь или нержавейка A2, реже – титан.
В регионах проверьте Леруа Мерлен (раздел «Крепеж для мебели», винты M1.4–M1.6 в блистерах по 10–50 шт), OBI (ограниченный выбор, но есть M1.6×3–6 мм), местные магазины радиодеталей (например, Чип и Дип в Москве, Платан в Зеленограде). Для срочных заказов – Wildberries и OZON (поиск по артикулам: «винт M1.2×2 DIN 7985», «болт M1.6×5 ISO 4026»). Цены варьируются от 2 до 15 руб/шт в зависимости от материала и объема.

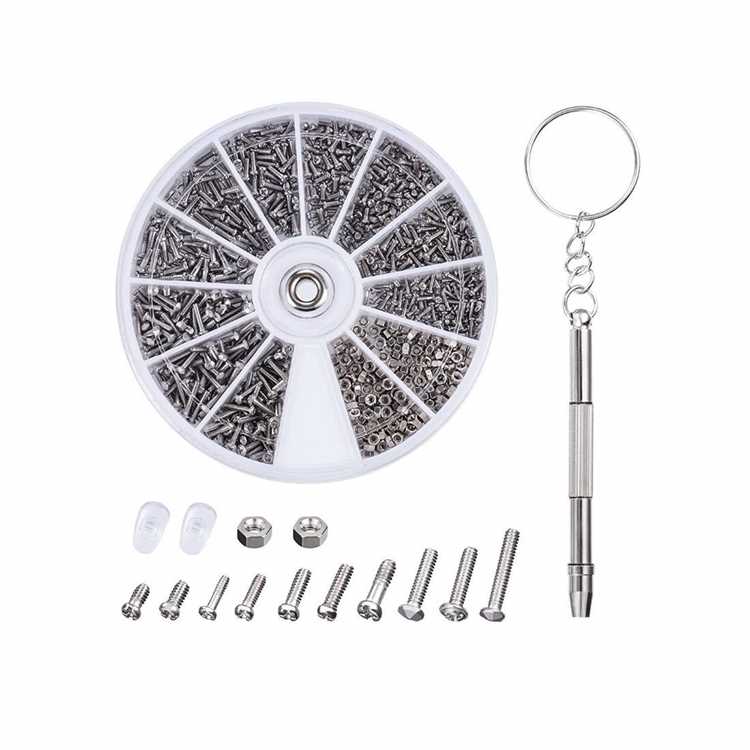

Лучшие интернет-магазины для заказа миниатюрных крепежей
Микроскопические винты M1.2, M1.4 или M1.6 с шагом резьбы 0.25 мм требуют точного подбора поставщика. McMaster-Carr предлагает каталог с фильтрами по материалу (нержавеющая сталь A2, титан, латунь), длине (от 1.5 мм) и типу головки (Torx T4, Phillips #000). Время доставки в Россию – 7–10 дней, минимальный заказ – $10. Для сборки печатных плат подойдут винты с потайной головкой, которые не выступают над поверхностью.
Китайские платформы снижают порог входа для мелкосерийного производства. AliExpress продаёт наборы из 100 винтов M1.2×3 мм за $3–5 с бесплатной доставкой. Продавцы вроде «Micro Screws Store» или «Precision Fasteners» указывают класс прочности (например, 4.8) и покрытие (оцинковка, анодирование). Проверяйте отзывы с фото: часто встречаются партии с перекошенной резьбой или несоответствием размеров.
Digi-Key специализируется на компонентах для электроники и хранит на складах винты от производителей вроде PEM и Spirol. Доступны саморезы для пластика (тип PT) и металла (тип FH), а также гайки с фланцем для монтажа без инструмента. Цены выше, чем на AliExpress, но гарантирована совместимость с промышленными стандартами. Доставка в Москву – от 3 дней через DHL.
Для заказа в Европе Conrad предлагает винты DIN 7981 (крестообразные) и DIN 965 (потайные) с шагом 0.2 мм. В наличии модификации с антикоррозийным покрытием для работы в условиях повышенной влажности. Минимальная партия – 10 штук, стоимость – €0.05–0.20 за единицу. Пользователи отмечают удобный поиск по чертежам и 3D-моделям.
Российские поставщики сокращают сроки ожидания. Chip&Dip продаёт винты M1.4×2.5 мм от Böllhoff и EJOT с доставкой по РФ за 1–3 дня. В ассортименте есть редкие позиции: например, винты с шестигранной головкой под ключ 0.7 мм для ремонта ноутбуков. Цены сопоставимы с зарубежными аналогами, но без таможенных рисков.
Специализированные магазины для моделистов и робототехников предлагают уникальные решения. Pololu поставляет винты M1×2 мм из нержавеющей стали с потайной головкой для крепления моторов и датчиков. В комплекте часто идёт шестигранный ключ 0.9 мм. Доставка в СНГ занимает 2 недели, стоимость – $8 за 50 штук.
Для промышленных заказов Fastenal предоставляет доступ к каталогу с миллионами позиций. Можно заказать винты с нестандартными параметрами: например, M1.6×4 мм с левой резьбой или с покрытием из тефлона. Минимальная партия – 1000 штук, но для пробных образцов предлагают бесплатные сэмплы. Работают с юридическими лицами, оплата по счёту.
При выборе магазина учитывайте:
- Точность размеров: допуск ±0.05 мм критичен для микроэлектроники.
- Материал: для высоких температур (пайка) подходит титан или сталь A4.
- Сертификаты: ISO 9001 подтверждает стабильность качества.
- Логистика: некоторые продавцы отправляют заказы только через EMS или FedEx.
Для разовых проектов выгоднее AliExpress, для серийного производства – Digi-Key или Fastenal.
Как выбрать винты с потайной или полукруглой головкой
Потайные винты (с конической головкой) используют, когда требуется утопленное крепление без выступающих частей. Они подходят для корпусов с тонкими стенками, где важна гладкая поверхность – например, в компактных устройствах вроде смарт-часов или датчиков. Угол конуса головки обычно составляет 90°, но для специфических задач встречаются варианты с 60° или 120°. При выборе обращайте внимание на глубину посадки: слишком длинный винт может упереться в плату или деформировать корпус.
Полукруглые головки (сферические) выбирают для крепления элементов, где не нужна полная утопленность, но важна эстетика и удобство сборки. Они часто применяются в бытовой электронике, например, в креплении печатных плат к алюминиевым радиаторам или пластиковым крышкам. Диаметр головки должен соответствовать отверстию в детали: слишком крупная головка может мешать соседним компонентам, а мелкая – не обеспечит надежного прижима.
Материал винта критичен для электроники. Нержавеющая сталь A2 или A4 устойчива к коррозии и подходит для наружных устройств, но может создавать помехи в высокочастотных цепях. Латунные винты не магнитятся и лучше подходят для чувствительной аппаратуры, однако менее прочны. Для массового производства часто используют оцинкованную сталь – дешевле, но со временем ржавеет. В условиях высоких температур (например, в блоках питания) выбирайте винты из титана или специальных сплавов.
Резьба винта должна соответствовать материалу ответной детали. Для металлических корпусов подходит метрическая резьба (M2, M2.5, M3), для пластика – саморезы с крупным шагом (например, 0.4 мм для M2). В алюминиевых деталях лучше использовать винты с мелким шагом (0.25 мм для M2), чтобы избежать срыва резьбы. Для печатных плат с металлизированными отверстиями оптимальны винты с резьбой под пайку или гайку.
Длина винта рассчитывается по формуле: толщина скрепляемых деталей + глубина резьбы в ответной части (обычно 1.5–2 диаметра винта). Для потайных винтов добавляйте высоту конуса головки – иначе она не утопится полностью. В полукруглых винтах длина измеряется от нижней точки головки до конца резьбы. Стандартные длины для электроники: 3, 4, 5, 6, 8, 10 мм. Превышение длины на 1–2 мм может привести к короткому замыканию на плате.
Покрытие винта влияет на электрические свойства и долговечность. Никелированные винты устойчивы к окислению и имеют низкое контактное сопротивление, что важно для заземления. Черное оксидное покрытие снижает отражение света в оптических системах, но менее стойко к влаге. Для медицинской техники используют винты с золотым покрытием (толщиной 0.1–0.3 мкм) – оно биосовместимо и не вызывает коррозии. Избегайте хромированных винтов в высокочастотных устройствах: покрытие может создавать паразитные емкости.
Где искать винты из нержавеющей стали или титана
Для винтов из нержавеющей стали A2 (304) или A4 (316) проверьте специализированные магазины крепежа: McMaster-Carr (США, международная доставка, фильтры по материалу и размеру), Accu (Великобритания, точность до 0,1 мм, выбор по классу прочности), Bossard (Европа, каталог с 3D-моделями). Российские поставщики: Креп-Комп (Москва, нержавейка A2/A4, микрорезьба M1-M3), Метизы.ру (Санкт-Петербург, титановые винты по запросу). Обращайте внимание на маркировку: A2 – стандарт для электроники, A4 – устойчив к коррозии в агрессивных средах.
Титановые винты (обычно Grade 5, Ti-6Al-4V) ищите у производителей аэрокосмического крепежа: Fastron (США, винты с головкой Torx, шаг резьбы 0,25 мм), Essentra Components (мировой склад, минимальный заказ от 10 шт.), Ti-Creative (Китай, мелкосерийное производство под заказ). В России титановый крепёж предлагают Титановые технологии (Москва, винты M1,2-M3 с шестигранной головкой) и ПромМетиз (Екатеринбург, срок поставки 2-3 недели). Уточняйте наличие сертификатов: для титана критичен класс прочности (обычно 64 или 110), для нержавейки – соответствие ISO 3506.
