Чем резистор отличается от конденсатора

Резистор и конденсатор – два фундаментальных пассивных компонента, определяющих поведение электронных схем. Резистор ограничивает ток и рассеивает мощность в виде тепла, подчиняясь закону Ома: U = I × R. Его сопротивление измеряется в омах (Ом), килоомах (кОм) или мегаомах (МОм), а допустимая мощность – в ваттах (Вт). Например, резистор на 1 кОм с мощностью 0,25 Вт подходит для сигнальных цепей, но выйдет из строя в цепях с током выше 15 мА.

Конденсатор накапливает и отдает заряд, блокируя постоянный ток и пропуская переменный. Его емкость измеряется в фарадах (Ф), микрофарадах (мкФ) или пикофарадах (пФ). Время заряда конденсатора через резистор определяется формулой τ = R × C, где τ – постоянная времени в секундах. Например, конденсатор на 10 мкФ и резистор на 100 кОм создадут задержку в 1 секунду, что критично для таймеров и фильтров.

Основное отличие: резистор преобразует электрическую энергию в тепло, конденсатор – временно хранит ее. Резисторы используют для ограничения тока (например, в светодиодных цепях), деления напряжения (потенциометры) или согласования импедансов. Конденсаторы применяют в фильтрах питания (сглаживание пульсаций), времязадающих цепях (генераторы, таймеры) и развязке сигналов (блокировка постоянной составляющей).

При выборе компонентов учитывайте рабочие параметры: для резистора – мощность и температурный коэффициент (ppm/°C), для конденсатора – рабочее напряжение и тип диэлектрика (керамика, электролит, пленочный). Например, электролитические конденсаторы имеют полярность и высокую емкость (до тысяч мкФ), но низкое рабочее напряжение (до 500 В), тогда как керамические – компактны, но чувствительны к температуре и напряжению.

В высокочастотных схемах критична паразитная индуктивность резисторов (особенно проволочных) и эквивалентное последовательное сопротивление (ESR) конденсаторов. Для частот выше 1 МГц выбирайте SMD-резисторы с низкой индуктивностью и конденсаторы с малым ESR (например, керамические X7R). В импульсных источниках питания используйте низкоомные резисторы (менее 1 Ом) для измерения тока и конденсаторы с высокой устойчивостью к пульсациям (танталовые или полимерные).

Резистор и конденсатор: разница и назначение

Резистор и конденсатор – пассивные компоненты, но их физические принципы и области применения кардинально различаются. Резистор ограничивает ток, рассеивая энергию в виде тепла, согласно закону Ома: U = I × R. Его сопротивление измеряется в омах (Ом), килоомах (кОм) или мегаомах (МОм). Конденсатор же накапливает заряд на обкладках, создавая электрическое поле, и характеризуется ёмкостью в фарадах (Ф), микрофарадах (мкФ) или пикофарадах (пФ). Время заряда/разряда конденсатора определяется постоянной времени τ = R × C, где R – сопротивление цепи, а C – ёмкость.

Основные различия в поведении:

• Резистор работает в цепях постоянного и переменного тока одинаково, не внося фазовых сдвигов.
• Конденсатор блокирует постоянный ток после заряда, но пропускает переменный, создавая фазовый сдвиг на 90° между током и напряжением.
• Резисторы выбирают по мощности рассеивания (0,125 Вт, 0,25 Вт, 1 Вт и т. д.), конденсаторы – по рабочему напряжению (например, 16 В, 50 В, 400 В).

Типовые применения резисторов:

1. Делители напряжения (например, для смещения рабочей точки транзистора).
2. Токоограничивающие элементы в светодиодных цепях (расчёт по формуле R = (U_пит – U_LED) / I_LED).
3. Нагрузочные резисторы в источниках питания для стабилизации выходного напряжения.
4. Шунты для измерения тока (низкоомные резисторы, например, 0,01 Ом).

Конденсаторы используют для:

• Фильтрации пульсаций в блоках питания (электролитические конденсаторы 100–1000 мкФ).
• Связи по переменному току в усилителях (керамические или плёночные конденсаторы 0,1–10 мкФ).
• Таймерных цепях (например, в генераторах на NE555, где T = 1,1 × R × C).
• Компенсации реактивной мощности в индуктивных нагрузках (пусковые конденсаторы для двигателей).

При выборе компонентов учитывайте критические параметры. Для резисторов – температурный коэффициент сопротивления (ТКС, ppm/°C) и допуск (±1%, ±5%, ±10%). Для конденсаторов – эквивалентное последовательное сопротивление (ESR) и ток утечки (особенно важно для электролитических). В высокочастотных схемах предпочтительны SMD-резисторы с низкой паразитной индуктивностью и керамические конденсаторы типа X7R или NP0. В импульсных источниках питания используйте конденсаторы с низким ESR и высокой устойчивостью к пульсирующим токам.

Как резистор ограничивает ток в электрической цепи

Резистор снижает ток в цепи за счёт преобразования части электрической энергии в тепло, что описывается законом Ома: I = U/R. Чем выше сопротивление (R), тем меньше ток (I) при неизменном напряжении (U). Например, резистор на 1 кОм в цепи с источником 5 В ограничит ток до 5 мА, рассеивая мощность 25 мВт. Для точного расчёта используйте формулу P = I²R, чтобы избежать перегрева компонента.

В реальных схемах резисторы применяют для защиты чувствительных элементов, таких как светодиоды. Без ограничения тока светодиод с прямым напряжением 2 В и максимальным током 20 мА в цепи 5 В мгновенно выйдет из строя. Резистор на 150 Ом обеспечит безопасный ток: (5 В – 2 В) / 0,02 А = 150 Ом. Превышение номинала резистора снизит яркость, но продлит срок службы компонента.

При выборе резистора учитывайте не только сопротивление, но и допуск, мощность и температурный коэффициент. Стандартные резисторы имеют допуск ±5% (серия E24) или ±1% (E96), что критично в прецизионных цепях. Для импульсных нагрузок выбирайте резисторы с запасом по мощности: например, при расчётной мощности 0,25 Вт используйте резистор на 0,5 Вт или 1 Вт. Металлоплёночные резисторы предпочтительнее углеродных из-за стабильности параметров.

В высокочастотных цепях резисторы ведут себя неидеально: паразитная индуктивность и ёмкость искажают сигнал. Для частот выше 1 МГц применяйте SMD-резисторы с низким паразитным сопротивлением или специализированные безындуктивные резисторы. В цепях постоянного тока паразитные параметры не критичны, но в импульсных источниках питания резисторы с высокой индуктивностью могут вызывать выбросы напряжения, повреждающие микросхемы.

Почему конденсатор накапливает заряд и как это используется

Конденсатор состоит из двух проводящих пластин, разделенных диэлектриком. При подключении к источнику напряжения на пластинах возникает разность потенциалов, и электроны перемещаются с одной пластины на другую. Диэлектрик препятствует протеканию тока, но создает электрическое поле, удерживающее заряды на пластинах. Емкость конденсатора (измеряется в фарадах) зависит от площади пластин, расстояния между ними и свойств диэлектрика – например, керамические конденсаторы с диэлектриком из титаната бария имеют высокую диэлектрическую проницаемость (до 3000), что позволяет достигать емкости в микрофарады при компактных размерах.

Накопление заряда происходит за счет электростатической индукции: под действием внешнего напряжения электроны накапливаются на одной пластине, а на другой образуется их дефицит. Процесс зарядки описывается формулой Q = C·U, где Q – заряд, C – емкость, U – напряжение. Время зарядки определяется постоянной времени τ = R·C, где R – сопротивление цепи. Для быстрой зарядки используют низкоомные резисторы (например, 10 Ом), но при этом растет пиковый ток, что требует учета допустимых параметров источника питания.

В импульсных источниках питания конденсаторы сглаживают пульсации напряжения после выпрямления переменного тока. Например, электролитические конденсаторы емкостью 1000 мкФ и напряжением 25 В эффективно фильтруют частоты выше 100 Гц, снижая амплитуду пульсаций до 1% от номинального напряжения. В высокочастотных цепях применяют пленочные конденсаторы с низким эквивалентным последовательным сопротивлением (ESR), чтобы минимизировать потери мощности.

В таймерах и генераторах конденсаторы задают временные интервалы. Схема на основе микросхемы NE555 использует конденсатор для формирования задержки: при емкости 10 мкФ и резисторе 100 кОм время зарядки до 2/3 напряжения питания составит ~1,1 секунды. Для точной настройки частоты в LC-генераторах применяют конденсаторы с температурной стабильностью не хуже ±30 ppm/°C, например, NP0-керамику.

В цепях связи конденсаторы блокируют постоянную составляющую сигнала, пропуская переменную. В аудиоусилителях разделительные конденсаторы емкостью 1–10 мкФ (пленочные или электролитические с низким ESR) предотвращают смещение рабочей точки транзисторов, сохраняя динамический диапазон. Для высокочастотных приложений (например, в радиосвязи) используют конденсаторы с малой паразитной индуктивностью, такие как SMD-керамика типоразмера 0402.

В системах резервного питания суперконденсаторы (ионисторы) емкостью до 3000 Ф обеспечивают мгновенную отдачу энергии при кратковременных перебоях. Например, в автомобильных стартерных системах они компенсируют просадку напряжения при запуске двигателя, разряжаясь током до 1000 А в течение 1–2 секунд. Для длительного хранения энергии применяют гибридные решения с литий-ионными аккумуляторами, где конденсаторы сглаживают пиковые нагрузки.

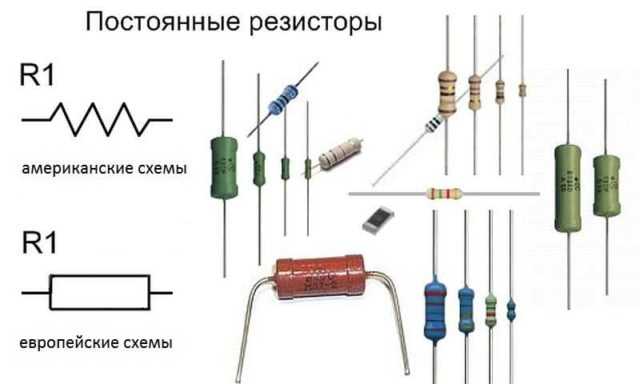

Основные параметры резисторов: сопротивление, мощность, допуск

Сопротивление резистора измеряется в омах (Ом), килоомах (кОм) или мегаомах (МОм) и определяет его способность ограничивать ток. Стандартные ряды номиналов (E6, E12, E24, E96) задают дискретные значения сопротивлений с шагом, зависящим от допуска. Например, ряд E24 включает 24 значения на декаду с допуском ±5%, а E96 – 96 значений с допуском ±1%. При выборе резистора для точных схем (например, измерительных усилителей) предпочтительны ряды E48 или E96, тогда как для общего применения достаточно E24.

Мощность резистора указывает на максимальную рассеиваемую мощность без перегрева и измеряется в ваттах (Вт). Стандартные значения: 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 5 Вт и выше. Для расчета необходимой мощности используют формулу P = I²R или P = U²/R, где I – ток, U – напряжение, R – сопротивление. Превышение допустимой мощности приводит к деградации резистора или его выходу из строя. В таблице ниже приведены рекомендации по выбору мощности в зависимости от тока и сопротивления:

Допуск резистора – это отклонение реального сопротивления от номинального, выраженное в процентах. Стандартные допуски: ±1%, ±2%, ±5%, ±10%. Для критичных цепей (например, делителей напряжения в АЦП) выбирают резисторы с допуском ±0,1% или ±0,5%, для фильтров и общих цепей достаточно ±5%. Углеродные резисторы обычно имеют допуск ±5% или ±10%, а металлопленочные – ±1% или ±2%. При параллельном или последовательном соединении резисторов допуски суммируются, что может потребовать подбора компонентов с более жесткими допусками.

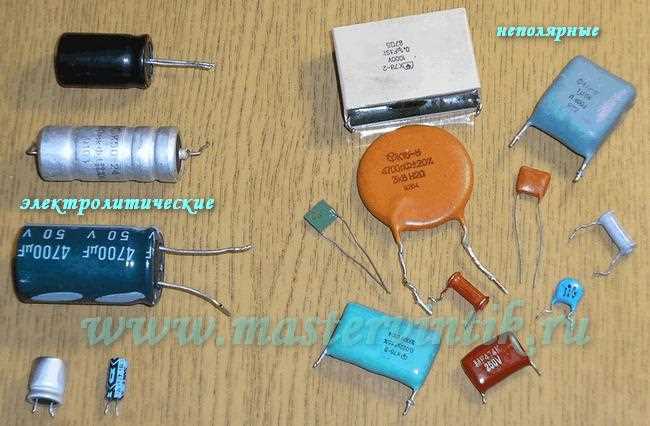

Ключевые характеристики конденсаторов: ёмкость, напряжение, тип диэлектрика

Ёмкость конденсатора измеряется в фарадах (Ф), но на практике используются микрофарады (мкФ), нанофарады (нФ) и пикофарады (пФ). Например, керамические конденсаторы часто имеют ёмкость от 1 пФ до 100 мкФ, а электролитические – от 0,1 мкФ до нескольких тысяч мкФ. Выбор значения зависит от частоты сигнала: для высокочастотных цепей (1 МГц и выше) подходят керамические конденсаторы 10–100 нФ, а для фильтрации питания – электролитические 100–1000 мкФ.

Номинальное напряжение определяет максимальное напряжение, при котором конденсатор работает без пробоя. Превышение этого значения на 20–30% приводит к выходу из строя. Для низковольтных схем (5–12 В) достаточно конденсаторов на 16–25 В, а для импульсных источников питания (48 В и выше) требуются модели на 100–450 В. Всегда учитывайте запас: если схема работает при 12 В, выбирайте конденсатор на 25 В или выше.

Тип диэлектрика влияет на стабильность, потери и область применения. Керамические конденсаторы (X7R, NP0) отличаются низкими потерями и стабильностью в широком диапазоне температур, но имеют нелинейную зависимость ёмкости от напряжения. Электролитические (алюминиевые, танталовые) обеспечивают высокую удельную ёмкость, но чувствительны к полярности и имеют ограниченный срок службы (5–10 лет). Полимерные конденсаторы сочетают преимущества обоих типов: низкое ESR и высокую надёжность.

Температурный коэффициент ёмкости (TCC) показывает, как меняется ёмкость при изменении температуры. Для NP0 (керамика) TCC близок к нулю (±30 ppm/°C), что делает их идеальными для точных схем. X7R имеет TCC ±15%, а электролитические конденсаторы могут терять до 30% ёмкости при низких температурах (-20°C). В автомобильной электронике используют конденсаторы с расширенным температурным диапазоном (-55°C…+125°C).

Эквивалентное последовательное сопротивление (ESR) критично для импульсных нагрузок. Низкое ESR (менее 0,1 Ом) необходимо в цепях питания процессоров и FPGA, где токи достигают десятков ампер. Керамические и полимерные конденсаторы имеют ESR в диапазоне 0,01–0,05 Ом, а электролитические – 0,1–1 Ом. Высокое ESR приводит к нагреву и снижению эффективности фильтрации.

Ток утечки важен в схемах с длительным хранением заряда, например, в таймерах или резервных источниках питания. У керамических конденсаторов ток утечки пренебрежимо мал (наноамперы), а у электролитических может достигать 0,01–0,1 мкА/мкФ. Для танталовых конденсаторов этот параметр критичен: при превышении напряжения они выходят из строя с коротким замыканием.

Частотные характеристики определяют применимость конденсатора в высокочастотных цепях. Керамические конденсаторы работают до сотен мегагерц, а электролитические теряют эффективность уже на 10–100 кГц из-за высокого ESR. Для ВЧ-применений (радиочастоты, СВЧ) используют специальные типы: слюдяные или плёночные конденсаторы с низкими потерями и высокой добротностью.

При выборе конденсатора учитывайте не только номинальные параметры, но и условия эксплуатации: влажность, вибрации, механические нагрузки. Например, в промышленной автоматике предпочтительны металлоплёночные конденсаторы с герметичной упаковкой, а в бытовой электронике – керамические чип-конденсаторы в корпусах 0402–1206. Всегда сверяйтесь с datasheet: даже конденсаторы одного типа могут иметь разные характеристики у разных производителей.
