Сальник и прокладка в чем разница

Сальники и прокладки – два принципиально разных уплотнительных элемента, решающих схожие задачи, но в разных условиях. Сальник – это динамическое уплотнение, работающее в узлах с вращающимися или поступательно движущимися деталями (валы, штоки). Его конструкция включает эластичный манжет из резины, фторопласта или полиуретана, армированный металлическим кольцом, и пружину, обеспечивающую постоянное прижатие к поверхности. Типичные примеры применения: коленвалы ДВС, редукторы, гидравлические цилиндры. Основная функция – предотвращение утечек смазки и защита от попадания абразивных частиц.

Прокладка – статическое уплотнение, используемое между неподвижными деталями (фланцы, крышки, корпуса). Материалы: паронит, резина, металл, графит или композиты, выбор зависит от рабочей среды (масло, топливо, вода, газы) и температурного диапазона. Например, прокладки ГБЦ изготавливают из многослойной стали (MLS) для работы при 200–300°C и давлении до 15 МПа. Ключевое отличие – прокладка компенсирует микронеровности поверхностей, а не движение деталей.

При выборе между сальником и прокладкой критически важны условия эксплуатации. Для вращающихся валов с частотой свыше 3000 об/мин используют сальники с фторкаучуком (FKM), выдерживающие температуры до +200°C и агрессивные среды. В гидросистемах с давлением выше 10 МПа применяют манжеты с металлическим каркасом. Прокладки же подбирают по классу герметичности: например, для топливных систем – бензостойкая резина (NBR), для выхлопных газов – графитовые или металлические уплотнения.

Типичные ошибки при замене: установка сальника без смазки (приводит к перегреву и разрушению манжеты в первые 100 часов работы), использование прокладок с поврежденной поверхностью (даже микротрещины снижают герметичность на 40%). Для сальников критичен зазор между валом и корпусом – при превышении 0,5 мм требуется ремонтное кольцо. Прокладки перед установкой проверяют на отсутствие деформаций и совместимость с рабочей средой (например, силиконовые несовместимы с бензином).

Чем отличается сальник от прокладки: устройство и функции

• Эластомерную манжету (резина, полиуретан, фторкаучук) с пружинным кольцом для прижима;
• Металлический каркас (в армированных моделях) для жесткости;
• Рабочую кромку, контактирующую с валом под углом 10–30° для эффективного съема масла.

Прокладка – статическое уплотнение между неподвижными поверхностями (крышки, фланцы, блоки цилиндров). Материалы: паронит, силикон, металл (медь, алюминий), графит. Форма зависит от конфигурации стыка – плоская, кольцевая, профилированная (например, прокладка ГБЦ с каналами для охлаждающей жидкости).

Ключевое отличие – условия работы. Сальник выдерживает:

• Линейные скорости до 30 м/с (в подшипниковых узлах);
• Температуры от -60°C до +250°C (зависит от материала);
• Давление до 0,5 МПа (в гидравлических системах).

Прокладки рассчитаны на статическое давление до 100 МПа (в дизельных двигателях) и температуры до +1000°C (металлические прокладки турбин). Сальники требуют смазки для снижения трения, прокладки – только правильной затяжки болтов (момент затяжки указывается в спецификациях, например, 90–110 Н·м для прокладки клапанной крышки).

Типичные места установки сальников:

1. Коленвал (передний и задний сальники двигателя);
2. Полуоси редуктора заднего моста;
3. Насосы (водяной, масляный);
4. Рулевые рейки.

Прокладки применяются в:

• Соединениях впускного/выпускного коллекторов;
• Корпусах коробок передач и раздаточных коробок;
• Топливных насосах высокого давления;
• Фланцах трубопроводов.

Признаки неисправности сальника – течь масла по валу, попадание грязи внутрь узла. Замена требует демонтажа смежных деталей (шкивы, подшипники). Прокладка выходит из строя при перегреве, неправильной затяжке или старении материала (например, пробой прокладки ГБЦ проявляется белым дымом из выхлопа или эмульсией в масле). Для диагностики сальников используют ультрафиолетовые маркеры в масле, прокладки проверяют на герметичность сжатым воздухом (0,2–0,3 МПа).

Выбор материала зависит от среды. Для сальников:

• NBR (нитрил) – бензин, минеральные масла (до +100°C);
• FKM (фторкаучук) – синтетические масла, агрессивные жидкости (до +200°C);
• PTFE (тефлон) – сухое трение, химически стойкие среды.

Для прокладок:

• Паронит ПОН – вода, пар (до +450°C);
• Силикон – пищевые продукты, низкие температуры (до -60°C);
• Металл (алюминий) – высокое давление, коррозионные среды.

При замене сальника обязательна проверка биения вала (допуск 0,05 мм), шероховатости поверхности (Ra 0,2–0,8 мкм). Прокладки перед установкой смазывают герметиком (например, Loctite 574 для фланцев) или используют без дополнительных средств (металлические прокладки).

Какие материалы используются для изготовления сальников и прокладок

Сальники чаще всего изготавливают из эластомеров, устойчивых к маслам, топливу и высоким температурам. Наиболее распространённые материалы – нитрильный каучук (NBR) для работы в диапазоне от -40°C до +120°C, фторкаучук (FKM/Viton) для температур до +200°C и агрессивных сред, а также силикон (VMQ) для пищевой и медицинской промышленности. Для экстремальных условий применяют политетрафторэтилен (PTFE), выдерживающий от -200°C до +260°C и химически инертный. В тяжёлом машиностроении используют полиуретан (PU), сочетающий износостойкость и устойчивость к абразивам.

Прокладки производят из более широкого спектра материалов, зависящего от назначения. Для уплотнения неподвижных соединений под давлением применяют паронит (асбестовый или безасбестовый) – композит на основе каучука и минеральных наполнителей, работающий при температурах до +450°C. Металлические прокладки из меди, алюминия или нержавеющей стали используют в высоконагруженных системах, например, в двигателях внутреннего сгорания. Для химически агрессивных сред подходят прокладки из графита или PTFE, а для пищевой промышленности – EPDM или силикон, соответствующие стандартам FDA.

Выбор материала определяется условиями эксплуатации: температурой, давлением, типом рабочей среды и динамикой нагрузок. Например, сальники из NBR разрушаются при контакте с синтетическими маслами, тогда как FKM сохраняет свойства. Прокладки из резины (EPDM) теряют эластичность при температурах выше +150°C, а графитовые выдерживают до +550°C, но требуют точной обработки поверхностей. Для систем с вибрацией предпочтительны материалы с высокой упругостью, такие как полиуретан или армированный фторопласт.

При замене уплотнений критически важно учитывать совместимость материалов с рабочей средой. Например, прокладки из бутадиен-нитрильного каучука (NBR) несовместимы с тормозной жидкостью на гликолевой основе, а сальники из силикона разрушаются под воздействием нефтепродуктов. В гидравлических системах с синтетическими маслами рекомендуется использовать сальники из гидрированного нитрильного каучука (HNBR) или полиакрилата (ACM). Для прокладок в системах с паром под давлением оптимальны металлические уплотнения с покрытием из графита или PTFE, обеспечивающие герметичность при температурах свыше +300°C.

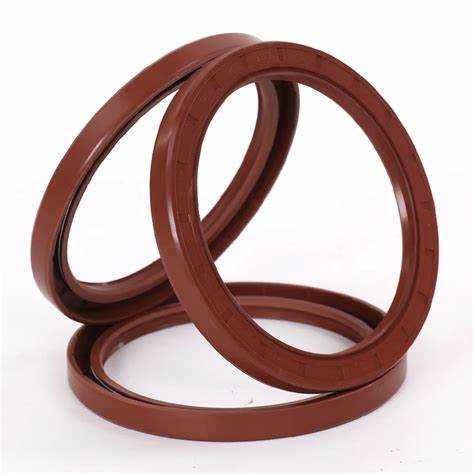

В каких узлах механизмов применяются сальники, а в каких прокладки

Сальники используются в подвижных соединениях, где требуется герметизация вращающихся или поступательно движущихся деталей. Основные области применения:

• Коленчатые и распределительные валы двигателей внутреннего сгорания – предотвращают утечку масла из картера.
• Водяные насосы (помпы) – защищают подшипники от попадания охлаждающей жидкости.
• Коробки передач и редукторы – герметизируют выходные валы, исключая просачивание трансмиссионного масла.
• Ступицы колес – удерживают смазку в подшипниках и блокируют попадание грязи.
• Гидравлические цилиндры – обеспечивают герметичность штока при возвратно-поступательном движении.

Прокладки работают в статичных соединениях, где необходимо уплотнение между неподвижными поверхностями. Типовые узлы:

• Головка блока цилиндров (ГБЦ) – предотвращает смешивание масла, охлаждающей жидкости и газов.
• Крышки клапанов и поддон картера – исключают утечку масла из двигателя.
• Впускные и выпускные коллекторы – обеспечивают герметичность соединения с ГБЦ.
• Корпуса фильтров (масляных, топливных, воздушных) – уплотняют места стыков с двигателем или кузовом.
• Фланцевые соединения трубопроводов – используются в системах охлаждения, топливоподачи и выпуска отработавших газов.

В топливной системе прокладки применяются для герметизации соединений между форсунками и топливной рампой, а также в местах крепления топливного насоса. Сальники здесь не используются из-за отсутствия подвижных элементов в этих узлах. Исключение – топливные насосы высокого давления дизельных двигателей, где сальники уплотняют приводной вал.

В системах охлаждения прокладки ставятся между радиатором и его патрубками, а также в термостатах. Сальники встречаются только в водяных насосах, где вращается крыльчатка. Для алюминиевых блоков цилиндров рекомендуются прокладки из многослойной стали (MLS), так как они лучше выдерживают термические деформации.

В трансмиссиях прокладки используются для уплотнения картеров коробок передач, раздаточных коробок и мостов. Сальники же устанавливаются на выходных валах, полуосях и приводных валах. Для автоматических коробок передач критически важны прокладки гидроблока, так как их повреждение приводит к смешиванию рабочих жидкостей и отказу системы.

В рулевых механизмах сальники применяются в рейках и насосах гидроусилителя для герметизации вращающихся валов. Прокладки используются в местах крепления рулевых колонок и соединениях трубопроводов гидроусилителя. Для систем с электроусилителем прокладки требуются только в местах стыков электронных блоков управления.

В тормозных системах прокладки ставятся под крышки бачков тормозной жидкости и в местах соединения суппортов с тормозными шлангами. Сальники используются в главных тормозных цилиндрах для уплотнения поршней. Для дисковых тормозов критически важны пыльники направляющих суппортов, которые по функции близки к сальникам, но не являются ими в классическом понимании.

В электродвигателях и генераторах прокладки применяются для герметизации крышек корпусов, а сальники – для уплотнения выходных валов. В стартерах сальники защищают подшипники от попадания пыли и влаги. Для высокооборотистых агрегатов (например, турбокомпрессоров) используются сальники из фторкаучука или силикона, так как они устойчивы к высоким температурам и агрессивным средам.

Как определить неисправность сальника или прокладки по внешним признакам

Течь масла или технической жидкости – первый и самый очевидный признак. У сальников подтекания локализуются в местах выхода валов (коленвала, распредвала, полуосей) или вокруг подвижных соединений. Прокладки дают течь по стыкам неподвижных деталей: поддона картера, клапанной крышки, головки блока цилиндров. Масло на поверхности двигателя или коробки передач, пятна под автомобилем после стоянки – прямые указания на проблему. Для точной диагностики протрите подозрительный участок насухо, запустите двигатель и наблюдайте за появлением свежих капель.

Изменение уровня или состава рабочих жидкостей сигнализирует о внутренних утечках. Если масло в двигателе или трансмиссии убывает без видимых подтёков, проверьте сальники коленвала или первичного вала КПП – они могут пропускать жидкость внутрь картера. Прокладка головки блока цилиндров при прогаре смешивает масло с антифризом, образуя эмульсию молочного цвета на щупе или в расширительном бачке. Белый дым из выхлопной трубы на прогретом двигателе – признак попадания антифриза в цилиндры через повреждённую прокладку.

Шумы и вибрации часто сопровождают износ сальников. Изношенный сальник коленвала или распредвала пропускает воздух, что приводит к свисту или шипению при работе двигателя. В коробке передач неисправный сальник первичного вала вызывает вой или гул на определённых скоростях из-за разгерметизации и попадания воздуха в систему. Прокладки редко вызывают посторонние звуки, но их разрушение может привести к стуку гидрокомпенсаторов из-за падения давления масла.

Запах гари или перегрева – косвенный, но характерный признак. Прогоревшая прокладка выпускного коллектора пропускает выхлопные газы, которые обжигают прилегающие детали, вызывая резкий запах и появление копоти. Неисправный сальник турбины приводит к утечке масла в горячую часть, где оно сгорает, образуя сизый дым и специфический едкий запах. Если при открытии капота чувствуется горелый технический запах, осмотрите места возможных утечек с фонариком – следы масла или антифриза будут видны на горячих поверхностях.

Визуальный осмотр остаётся самым надёжным методом. Сальники проверяйте на наличие трещин, затвердевания или выработки рабочей кромки – даже микротрещины приводят к утечкам. Прокладки осматривайте на предмет разрывов, коробления или следов прогара по краям. Особое внимание уделите прокладке поддона картера – её повреждение часто сопровождается скоплением грязи и масла в нижней части двигателя. Используйте зеркало на длинной ручке для осмотра труднодоступных мест, например, заднего сальника коленвала.
