Weltrend wt61p805 как и чем прошивать

Микроконтроллер Weltrend WT61P805 – 8-битный чип с архитектурой 8051, широко применяемый в блоках питания, зарядных устройствах и системах управления ЖК-дисплеями. Его прошивка требует точного подбора инструментов и соблюдения последовательности действий, так как ошибки приводят к необратимому повреждению чипа или периферии. В этой статье рассмотрены проверенные методы программирования, необходимые адаптеры и ПО, а также типичные проблемы и их решения.

Для прошивки WT61P805 потребуется программатор, поддерживающий протокол ICP (In-Circuit Programming) или ISP (In-System Programming). Наиболее стабильные результаты показывают адаптеры на базе CH341A с модифицированной прошивкой или специализированные устройства вроде Weltrend WT61P8 Programmer. При выборе программатора обращайте внимание на совместимость с напряжением питания чипа (обычно 3,3 В или 5 В) и наличие драйверов для Windows 10/11 или Linux. Избегайте дешёвых клонов без обратной связи – они часто вызывают сбои при записи.

Основные инструменты для работы: Flashrom (для Linux), NeoProgrammer (версия 2.2.0.6 и новее) или Weltrend ISP Tool (официальное ПО от производителя). Перед началом процесса убедитесь, что целевое устройство отключено от сети, а контакты VCC, GND, MOSI, MISO, SCK и RESET правильно подключены к программатору. Для WT61P805 критически важно соблюдать порядок подачи питания: сначала VCC, затем сигнальные линии. Обратная последовательность может привести к сбою инициализации чипа.

Прошивка Weltrend wt61p805: инструкция и инструменты

Процесс прошивки включает несколько этапов:

• Подключите программатор CH341A к компьютеру и установите драйверы (обычно входят в комплект или доступны на сайте производителя).
• С помощью адаптера SOIC8 подсоедините микросхему wt61p805 к программатору, соблюдая распиновку: VCC (3.3V), GND, MOSI, MISO, SCK, CS. Неправильное подключение приведёт к повреждению чипа.
• Запустите NeoProgrammer, выберите модель чипа (Weltrend wt61p805 или аналог, например, Winbond 25Qxx), и считайте текущую прошивку для бэкапа.
• Загрузите новый дамп прошивки (формат .bin) и запишите его на микросхему. После завершения отключите программатор и проверьте работоспособность устройства.

Типичные ошибки и их решения:

1. Ошибка верификации: Проверьте качество контакта адаптера SOIC8 с ножками чипа. Используйте мультиметр для контроля напряжения на VCC (должно быть 3.3V).
2. Программатор не определяет чип: Обновите драйверы CH341A или замените USB-кабель. Убедитесь, что чип не заблокирован (некоторые версии wt61p805 имеют защиту от чтения).
3. Устройство не запускается после прошивки: Сравните контрольные суммы оригинального и нового дампов. При несовпадении восстановите бэкап и повторите запись.

Для работы с wt61p805 рекомендуется использовать проверенные дампы прошивок, например, из базы данных BadCaps.net или форумов по ремонту электроники. Избегайте непроверенных источников – некорректная прошивка может вывести контроллер из строя. Если чип физически повреждён (трещины, перегрев), замените его перед прошивкой. Для сложных случаев (например, при отсутствии бэкапа) используйте универсальные дампы с аналогичных устройств, но с обязательной корректировкой под конкретную модель.

Какие программы нужны для прошивки контроллера Weltrend wt61p805

Для прошивки контроллера Weltrend wt61p805 требуется специализированное ПО, совместимое с его архитектурой 8051. Основной инструмент – Weltrend Flash Programmer (версия 2.0 или новее), разработанный производителем для работы с микросхемами серии WT61P8. Программа поддерживает прямое подключение через программатор CH341A или аналогичные устройства, обеспечивая чтение, запись и верификацию прошивки. В комплекте с ней часто идут драйверы для распознавания контроллера в системе.

Альтернативой служит Flashrom – кроссплатформенная утилита с открытым исходным кодом, поддерживающая чипы Weltrend через SPI-интерфейс. Для её использования потребуется адаптер на базе FT2232H или Raspberry Pi с настроенным SPI. Flashrom позволяет работать с бинарными файлами прошивок напрямую, но требует ручной настройки параметров (скорость передачи, задержки) для стабильной записи.

CH341A Programmer – популярное программное обеспечение для программатора CH341A, часто используемое в связке с аппаратным адаптером. Поддерживает прошивку WT61P805 через режим SPI, но требует предварительной конфигурации чипа в списке поддерживаемых устройств. В некоторых случаях необходима модификация конфигурационного файла для корректного определения контроллера.

Для отладки и проверки целостности прошивки пригодится HxD или 010 Editor – шестнадцатеричные редакторы с функциями сравнения бинарных файлов. Они позволяют выявить повреждённые сектора или несовпадения после записи. Дополнительно можно использовать Logic Analyzer (например, Saleae) для мониторинга сигналов SPI при возникновении ошибок связи.

При работе с нестандартными прошивками или кастомными сборками рекомендуется Keil C51 – среда разработки для микроконтроллеров 8051. Она позволяет компилировать и отлаживать код перед записью в WT61P805, а также генерировать бинарные файлы, совместимые с программаторами. Для автоматизации процесса прошивки в серийном производстве подходит BatchFlash – утилита для пакетной записи прошивок на несколько устройств одновременно.

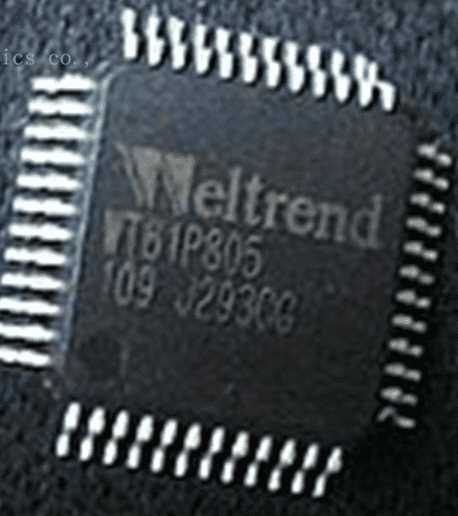

Как подключить программатор к плате с чипом wt61p805

Подключите программатор ST-Link V2, J-Link или аналогичный через 4-5 проводов. Для ST-Link используйте распиновку: 3.3V → VCC, GND → GND, SWDIO → PA13, SWCLK → PA14. Если на плате отсутствует RESET, подключите его к NRST на программаторе. Убедитесь, что напряжение питания совпадает с рабочим напряжением чипа (обычно 3.3V), иначе возможен выход из строя.

Перед подключением отключите питание платы. Используйте провода с сечением не менее 0.14 мм² и длиной до 20 см, чтобы минимизировать помехи. При пайке временных соединений избегайте перегрева контактов – температура паяльника не должна превышать 300°C, а время контакта – 2-3 секунды. Для надежности зафиксируйте провода термоклеем или изолентой.

Запустите ПО для прошивки: STM32CubeProgrammer, J-Flash или Flashrom. В настройках выберите интерфейс SWD, частоту 4 МГц и режим Normal. Если программатор не определяет чип, проверьте правильность подключения, отключите питание и повторите попытку. В случае ошибок связи (No target detected) снизьте частоту до 1 МГц или замените провода.

После успешного подключения считайте текущую прошивку для резервного копирования. Используйте команду Read в программе и сохраните файл с расширением .bin или .hex. При записи новой прошивки убедитесь, что файл соответствует аппаратной ревизии чипа – ошибка в версии может привести к неработоспособности устройства.

Пошаговая инструкция по чтению текущей прошивки с wt61p805

Последовательность действий:

1. Установите драйверы программатора. Для CH341A используйте версию 1.5 или новее, для TL866II Plus – официальное ПО Xgpro (v10.90+).
2. Запустите программу для работы с программатором. В CH341A выберите режим I2C/SPI, в Xgpro – WT61P805 из списка поддерживаемых микросхем.
3. Настройте параметры чтения:
   • Адрес I2C: 0x50 (по умолчанию для wt61p805).
   • Скорость шины: 100–400 кГц (I2C) или 1–2 МГц (SPI).
   • Размер прошивки: 8 КБ (64 Кбит) для базовой версии, 16 КБ (128 Кбит) для расширенной.
4. Инициируйте чтение. Сохраните дамп в бинарный файл (.bin) или Intel HEX (.hex). Проверьте контрольную сумму – для wt61p805 она должна совпадать с расчетной по алгоритму CRC-8 (полином 0x07).

Типичные ошибки и их устранение:

• Ошибка связи (I2C NACK): Проверьте подключение SDA/SCL, отключите нагрузку от шины (например, EEPROM). Используйте подтягивающие резисторы 4.7 кОм на VCC.
• Некорректные данные: Убедитесь в стабильности питания (3.3V ±5%). При работе с SPI проверьте полярность сигналов (CPOL=0, CPHA=0).
• Программатор не определяет микросхему: Переподключите контакты, сбросьте настройки в ПО. Для CH341A попробуйте режим 24Cxx с ручным указанием адреса.

После успешного чтения проанализируйте дамп с помощью HxD или 010 Editor. Ключевые маркеры прошивки wt61p805: заголовок 57 54 36 31 (WT61) в первых байтах, таблица векторов прерываний с адреса 0x0000. При необходимости декомпиляции используйте Ghidra с плагином для 8051-архитектуры или IDA Pro (версия 7.7+).

Как правильно записать новую прошивку в микросхему wt61p805

Для записи прошивки в микросхему Weltrend wt61p805 потребуется программатор, поддерживающий работу с SPI-флэш-памятью. Наиболее распространённые варианты: CH341A, TL866II Plus или RT809H. Перед началом убедитесь, что программатор совместим с объёмом памяти целевой микросхемы (обычно 8 Мбит или 1 Мбайт). Подключите микросхему к программатору согласно распиновке: VCC (3.3V), GND, SCK, MISO, MOSI, CS. Используйте переходник SOIC8-DIP8, если микросхема в корпусе SOP8.

Выберите ПО для прошивки. Для CH341A подойдёт NeoProgrammer 2.2.0.10 или Flashrom. В настройках укажите тип микросхемы: Winbond 25Q64JV (или аналогичную, если используется другая модель флэш-памяти). Перед записью считайте текущую прошивку в файл для резервного копирования. Параметры чтения: частота SPI 1–2 МГц, режим 0 (CPOL=0, CPHA=0). Сохраните дамп с расширением .bin.

После успешной записи отключите микросхему от программатора и установите её на плату. Подайте питание и проверьте работу устройства. Если возникают ошибки (например, устройство не запускается), повторите процедуру с пониженной частотой SPI (500 кГц) или замените файл прошивки на проверенный дамп. Избегайте статического электричества – используйте антистатический браслет при работе с микросхемой.
