С у двигателя что это

Термин «су» (от англ. supercharger unit или supercharging) обозначает систему принудительного нагнетания воздуха в цилиндры двигателя внутреннего сгорания. В отличие от турбонаддува, где энергия выхлопных газов вращает турбину, суперчарджер приводится в действие механически – через ременную, цепную или шестеренчатую передачу от коленчатого вала. Это обеспечивает мгновенный отклик на педаль газа и линейное увеличение мощности, но ценой дополнительной нагрузки на двигатель.

Существует три основных типа суперчарджеров: роторные (Рутс), винтовые (Лисхольм) и центробежные. Роторные модели, например Eaton M90, используются в серийных автомобилях (Ford Mustang SVT Cobra, Mercedes-Benz Kompressor) и создают давление до 0,8 бар. Винтовые компрессоры, как Whipple или Sprintex, эффективнее на высоких оборотах, но дороже в производстве. Центробежные (Vortech, ProCharger) напоминают турбокомпрессоры, но без турбины – их производительность зависит от оборотов двигателя и может достигать 1,5 бар.

Ключевое преимущество суперчарджера – отсутствие турбоямы, характерной для турбированных моторов. Однако механический привод снижает КПД двигателя на 5–15% из-за затрат мощности на вращение компрессора. Для минимизации потерь рекомендуется использовать облегченные шкивы (например, из алюминия 7075-T6) и зубчатые ремни с низким коэффициентом трения. Также критически важна правильная настройка системы охлаждения: при давлении свыше 0,5 бар требуется интеркулер, иначе температура воздуха на впуске превысит 100°C, что приведет к детонации.

При выборе суперчарджера для тюнинга учитывайте степень сжатия двигателя. Для атмосферных моторов с СЖ 9:1–10:1 оптимально давление 0,5–0,7 бар. При более высоких значениях (1,0 бар и выше) необходимы кованые поршни, усиленные шатуны и топливо с октановым числом не ниже 98. Пример: установка суперчарджера на двигатель ВАЗ-21126 (1,6 л, 98 л.с.) с давлением 0,6 бар и интеркулером увеличивает мощность до 150–160 л.с. без потери ресурса, если соблюдены все условия.

Назначение су в конструкции двигателя внутреннего сгорания

Ключевые функции СУ включают:

• Корректировка состава топливно-воздушной смеси в реальном времени с точностью до 0,1% по коэффициенту избытка воздуха (λ).
• Управление фазами газораспределения через системы VVT-i, VANOS или аналоги для снижения насосных потерь на 8–12%.
• Регулирование давления наддува в турбированных двигателях с шагом 0,05 бар для предотвращения детонации.
• Диагностика неисправностей с записью кодов ошибок (например, P0300–P0308 для пропусков зажигания) и переход в аварийный режим при критических сбоях.

СУ взаимодействует с датчиками, передающими данные о:

1. Температуре охлаждающей жидкости (диапазон измерений от –40°C до +150°C, погрешность ±1°C).
2. Положении дроссельной заслонки (разрешение 0,1° для точного расчёта наполнения цилиндров).
3. Содержании кислорода в отработавших газах (λ-зонды с временем отклика менее 100 мс).
4. Давлении во впускном коллекторе (MAP-сенсоры с точностью ±0,5 кПа).

Адаптивные алгоритмы СУ позволяют компенсировать износ деталей двигателя. Например, при увеличении зазора в клапанах на 0,05 мм система корректирует угол опережения зажигания на 1–2° для сохранения стабильности работы. В двигателях с прямым впрыском (GDI, TFSI) СУ управляет многоточечным впрыском с разделением на предварительный и основной этапы, что снижает расход топлива на 5–7% в городском цикле.

При эксплуатации в экстремальных условиях (высокогорье, жара свыше +40°C) СУ автоматически изменяет параметры для предотвращения перегрева или обеднения смеси. Так, на высоте 2000 м над уровнем моря система увеличивает время открытия форсунок на 15–20% и снижает давление наддува на 0,2–0,3 бар. Для дизельных двигателей СУ регулирует рециркуляцию отработавших газов (EGR), поддерживая соотношение NOx/сажа в пределах 0,5–1,2 г/кВт·ч.

Современные СУ интегрированы с трансмиссией и системами безопасности. Например, при резком торможении блок управления двигателем (ЭБУ) снижает крутящий момент на 30–40% для предотвращения блокировки колёс. В гибридных установках СУ координирует работу ДВС и электромотора, обеспечивая плавный переход между режимами с минимальными потерями энергии (КПД системы достигает 92–95%).

Обслуживание СУ требует регулярной проверки датчиков и обновления программного обеспечения. Рекомендации производителей:

• Замена воздушного фильтра каждые 15 000 км для предотвращения загрязнения MAF-сенсора.
• Использование топлива с октановым числом не ниже рекомендованного (например, АИ-95 для двигателей с компрессией 10:1 и выше).
• Диагностика ЭБУ каждые 50 000 км для выявления скрытых ошибок (например, неисправностей в цепи датчика детонации).
• Очистка форсунок каждые 60 000 км при эксплуатации на некачественном топливе (эффективность впрыска снижается на 10–15% при загрязнении).

Основные элементы системы су и их взаимодействие

Исполнительные механизмы – форсунки, дроссельная заслонка, катушки зажигания и клапан рециркуляции отработавших газов (EGR) – реализуют команды ЭБУ. Например, форсунки с пьезоэлектрическим приводом (как в системах Common Rail) способны впрыскивать топливо до 5 раз за цикл с точностью до 0,1 мс, что снижает расход на 8–12% и уменьшает выбросы NOx на 30%. Дроссельная заслонка с электронным управлением (ETC) регулирует наполнение цилиндров воздухом с погрешностью не более 1%, что особенно важно для двигателей с турбонаддувом. Взаимодействие этих элементов обеспечивается через шину CAN или FlexRay, где скорость передачи данных достигает 1 Мбит/с, исключая задержки в критических режимах (разгон, холодный пуск).

Критическая зависимость системы су от синхронизации требует регулярной диагностики: проверки сопротивления датчиков (например, датчик положения коленвала – 500–700 Ом при 20°C), обновления прошивки ЭБУ (особенно после чип-тюнинга) и очистки исполнительных механизмов (форсунок – каждые 30 000 км, дроссельной заслонки – каждые 20 000 км). Нарушение взаимодействия даже одного элемента – например, загрязнение датчика массового расхода воздуха (ДМРВ) – приводит к увеличению расхода топлива на 15–20% и падению мощности на 10–12%. Для двигателей с непосредственным впрыском (GDI) рекомендуется использовать топливо с октановым числом не ниже 95 и моторные масла с низкой зольностью (ACEA C2/C3), чтобы минимизировать отложения на форсунках и клапанах.

Как происходит процесс наддува воздуха в двигателе

Наддув воздуха реализуется через принудительную подачу сжатого воздуха в цилиндры, что увеличивает массу кислорода на такте впуска. Основные компоненты системы: турбокомпрессор (работает на энергии выхлопных газов), механический нагнетатель (приводится ремнем от коленвала) или электрический компрессор (питается от бортовой сети). Турбокомпрессор – наиболее распространенное решение: выхлопные газы раскручивают турбину до 100 000–250 000 об/мин, которая через вал передает вращение компрессорному колесу. Оно сжимает воздух, повышая его плотность на 30–50% при давлении 0,5–2,5 бара наддува.

• Турбонаддув: эффективен на средних и высоких оборотах, но страдает от турбоямы (задержка отклика до 1–3 секунд). Для минимизации используют турбины с изменяемой геометрией (VGT) или двойной наддув (битурбо).
• Механический нагнетатель: обеспечивает мгновенный отклик, но отбирает мощность у двигателя (до 20–30 л.с.). Работает с давлением 0,3–0,8 бара, оптимален для атмосферных моторов.
• Электрический компрессор: актуален для гибридных систем, работает кратковременно (до 10 секунд) для устранения турбоямы. Потребляет 5–10 кВт мощности.

Сжатый воздух перед подачей в цилиндры охлаждается интеркулером – теплообменником, снижающим температуру на 50–100°C. Это критично: каждый градус снижения температуры увеличивает плотность воздуха на ~0,3%, повышая мощность на 1–2%. Без интеркулера риск детонации возрастает на 30–40%, а эффективность наддува падает на 15–25%. Для бензиновых двигателей рекомендуется поддерживать температуру на впуске ниже 60°C, для дизелей – ниже 80°C. Давление наддува контролируется клапаном wastegate (турбо) или байпасным клапаном (механический нагнетатель), предотвращая превышение допустимых значений.

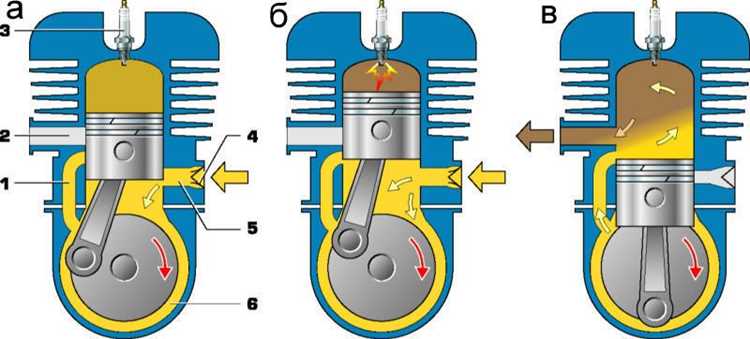

Отличия механического и турбонаддува в работе су

Механический наддув (суперчарджер) приводится в действие непосредственно от коленчатого вала двигателя через ременную или цепную передачу, что обеспечивает мгновенный отклик на нажатие педали газа – задержка наддува отсутствует. КПД системы достигает 70–80%, но при этом часть мощности двигателя (5–15%) расходуется на вращение компрессора, что снижает общую эффективность на высоких оборотах. Типичные давления наддува – 0,5–0,8 бар, а рабочий диапазон ограничен 2000–6000 об/мин. Наиболее распространённые типы: роторный (Рутс), винтовой (Lysholm) и центробежный. Преимущества – линейная подача мощности, простота конструкции и отсутствие турбоямы, недостатки – повышенный расход топлива и шумность.

Турбонаддув использует энергию выхлопных газов, вращая турбину, соединённую с компрессором, что исключает прямые потери мощности двигателя. Однако из-за инерционности системы возникает задержка отклика (турбояма) – 0,5–2 секунды, особенно заметная на низких оборотах. Современные решения (турбины с изменяемой геометрией, twin-scroll, электрические компрессоры) сокращают этот эффект до 0,1–0,3 с. Давление наддува может достигать 2–3 бар, а рабочий диапазон смещён в зону 1500–7000 об/мин. КПД системы выше (до 90%), но требуется сложная система охлаждения (интеркулер) и более прочные компоненты двигателя. Рекомендации: для городского режима выбирать турбины с низким порогом наддува (1200–1500 об/мин), для трековых заездов – компаундные системы или турбины с высоким давлением.

Типичные неисправности су и их влияние на двигатель

Загрязнение датчика массового расхода воздуха (ДМРВ) – одна из частых причин сбоев в работе системы управления двигателем (СУ). Накопление масляных паров или пыли на чувствительном элементе приводит к искажению сигнала, что вызывает переобогащение или обеднение топливной смеси. Результат: повышенный расход топлива до 15–20%, нестабильные обороты на холостом ходу, потеря мощности до 10%. Диагностируется сканированием ошибок P0100–P0104 или проверкой напряжения на контактах датчика (норма – 0,98–1,02 В на холостом ходу). Очистка спиртовым раствором временно восстанавливает работоспособность, но при износе платиновой нити требуется замена.

Негерметичность впускного тракта после ДМРВ провоцирует подсос неучтенного воздуха, что нарушает стехиометрию смеси. Даже микротрещины в патрубках или поврежденные уплотнительные кольца дроссельного узла вызывают ошибки P0171 (бедная смесь) или P0300 (пропуски зажигания). Двигатель начинает «троить», растет температура выхлопных газов, ускоряется износ катализатора. Для выявления используют дымогенератор или распыление очистителя карбюратора на стыки – при подсосе обороты резко возрастают. Ремонт сводится к замене поврежденных элементов, но игнорирование проблемы ведет к разрушению поршневой группы из-за детонации.

Сбои в работе клапана рециркуляции отработавших газов (EGR) приводят к накоплению сажи в впускном коллекторе и нарушению газообмена. Залипание клапана в открытом положении вызывает провалы при разгоне, снижение крутящего момента на 8–12%, а в закрытом – рост температуры сгорания и образование оксидов азота. Ошибки P0400–P0406 указывают на неисправность EGR. Проверка включает замер вакуума на управляющем патрубке (должен изменяться при перегазовках) и осмотр штока на подвижность. Чистка клапана ультразвуком или замена мембраны восстанавливает функционал, но при износе седла требуется полная замена узла.

Выход из строя лямбда-зонда (датчика кислорода) после катализатора приводит к некорректной работе системы обратной связи. Двигатель переходит на аварийный режим с фиксированной топливоподачей, что увеличивает расход на 25–30% и снижает динамику. Ошибки P0136–P0141 сопровождаются черным дымом из выхлопной трубы. Диагностика: проверка напряжения на сигнальном проводе (должно колебаться 0,1–0,9 В) и сопротивления нагревателя (2–14 Ом). Замена зонда на оригинальный или аналог с идентичными характеристиками (например, Bosch 0 258 006 537) решает проблему, но использование некачественных запчастей сокращает срок службы до 10–15 тыс. км.

Правила эксплуатации и обслуживания системы су

Система су (система управления) двигателя требует строгого соблюдения регламента обслуживания для предотвращения преждевременного износа и сбоев. Первичная проверка проводится каждые 10 000 км или раз в 6 месяцев – в зависимости от того, что наступит раньше. Включает диагностику датчиков положения коленвала и распредвала, контроль целостности проводки и проверку напряжения на разъёмах (должно быть в пределах 4,5–5,5 В).

Замена масла в двигателе напрямую влияет на работу системы су. Используйте только рекомендованные производителем смазочные материалы с допусками API SN/CF или ACEA C3. Применение масел с вязкостью, не соответствующей климатическим условиям (например, 5W-40 вместо 0W-20 при температуре ниже -20°C), приводит к увеличению нагрузки на исполнительные механизмы и сокращению ресурса клапана рециркуляции отработавших газов (EGR).

• Чистота воздушного фильтра – критически важный параметр. Засорение на 30% снижает эффективность работы дроссельной заслонки на 15–20%, что фиксируется датчиком массового расхода воздуха (ДМРВ). Замену фильтра проводите не реже чем каждые 15 000 км, а при эксплуатации в пыльных условиях – каждые 7 000 км.
• Топливная система требует промывки форсунок каждые 30 000 км. Используйте составы с моющей присадкой на основе полиэфирамина (PEA), например, Liqui Moly Jectron или Wynns Petrol Injector Cleaner. Очистка ультразвуком допустима только при сильном загрязнении (более 20% снижения производительности), так как разрушает защитное покрытие иглы распылителя.
• Свечи зажигания подлежат замене строго по регламенту: иридиевые – каждые 60 000–100 000 км, платиновые – 40 000–60 000 км, стандартные никелевые – 15 000–30 000 км. Зазор между электродами должен соответствовать заводским параметрам (обычно 0,8–1,1 мм для бензиновых двигателей).

Турбированные двигатели требуют дополнительного контроля системы су. После остановки двигателя дайте турбине остыть на холостых оборотах в течение 1–2 минут. Резкое выключение приводит к закоксовыванию масла в подшипниках и снижению давления наддува на 8–12% уже через 5 000 км эксплуатации. Используйте турботаймер или избегайте высоких нагрузок перед остановкой.

Диагностика ошибок системы су проводится сканером OBD-II с поддержкой протоколов CAN, KWP2000 или ISO 9141. Коды неисправностей P0300–P0308 (пропуски зажигания) требуют немедленного устранения, так как приводят к перегреву каталитического нейтрализатора и его разрушению в течение 1 000–1 500 км. Для дизельных двигателей критичны ошибки P0400–P0406 (неисправности EGR) – их игнорирование увеличивает расход топлива на 5–7% и вызывает образование сажи в впускном коллекторе.

Аккумуляторная батарея напрямую влияет на стабильность работы системы су. При падении напряжения ниже 12,4 В блок управления переходит в аварийный режим, ограничивая мощность двигателя. Проверяйте плотность электролита каждые 3 месяца (должна быть 1,27–1,29 г/см³ при 25°C) и очищайте клеммы от окислов составом на основе соды или специализированным спреем (например, CRC Battery Terminal Protector).

Обновление программного обеспечения блока управления (ЭБУ) проводите только в официальных сервисных центрах. Несанкционированное вмешательство в прошивку приводит к некорректной работе датчиков кислорода (лямбда-зондов) и увеличению выбросов CO на 40–60%. После перепрошивки обязательна адаптация дроссельной заслонки и сброс параметров обучения системы впрыска – процедура занимает 15–20 минут и требует сканера с функцией инициализации.
