Как настроить камеру заднего хода

Камера заднего вида снижает риск столкновений при парковке на 40–60%, но только при правильной настройке. Недостаточная яркость, смещённые углы обзора или неверная калибровка линий разметки сводят её эффективность к нулю. В этой инструкции разберём процесс настройки для систем с аналоговым и цифровым подключением, а также для встроенных и сторонних камер.

Первый шаг – проверка физического монтажа. Камера должна быть закреплена строго по центру заднего бампера или номерного знака, с углом наклона 10–15° к земле. При большем наклоне горизонт смещается, при меньшем – не видно препятствий вблизи бампера. Для крепления используйте штатные кронштейны или металлические хомуты с резиновыми прокладками, чтобы избежать вибраций.

Настройка изображения начинается с регулировки яркости и контрастности. В меню головного устройства или через отдельный контроллер (для аналоговых камер) установите яркость на 70–80% от максимума – этого достаточно для дневного света, но не вызывает засветов ночью. Контрастность поднимите до 60–70%, чтобы чётко различались границы объектов. Если камера поддерживает режим HDR, активируйте его для компенсации встречного света.

Калибровка парковочных линий требует точных измерений. Включите режим разметки в настройках и отмерьте расстояние от камеры до земли – оно должно совпадать с заводскими параметрами (обычно 50–70 см). Затем настройте масштаб линий: горизонтальная линия должна проходить на уровне бампера, а вертикальные – на расстоянии 1–1,5 м от задней оси. Для проверки подложите под колёса метки и сравните их положение с линиями на экране.

Для цифровых камер (например, с интерфейсом AHD или CVBS) дополнительно настройте разрешение. Выберите максимальное поддерживаемое головным устройством – 720p или 1080p для AHD, 480i или 576i для CVBS. Убедитесь, что кабель проложен без резких изгибов (радиус не менее 5 см) и экранирован от помех – иначе изображение будет «снежить» или пропадать.

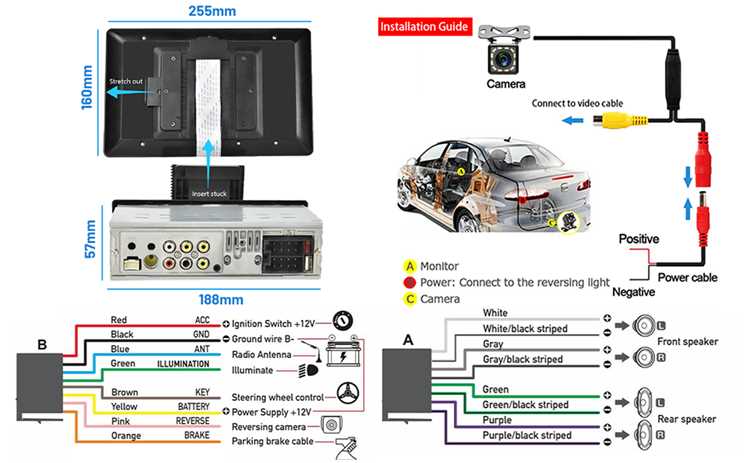

Настройка камеры заднего вида: пошаговая инструкция

Перед началом установки проверьте комплектность камеры: корпус с объективом, крепежные элементы, кабель питания (обычно красный и черный провода), видеокабель (коаксиальный или RCA), инструкция и, при наличии, адаптер для подключения к мультимедийной системе. Убедитесь, что длина кабелей соответствует расстоянию от камеры до головного устройства – стандартные комплекты рассчитаны на 5–7 метров, но для крупных автомобилей может потребоваться удлинитель.

Определите место установки камеры. Оптимальные варианты:

• Врезка в задний бампер – требует сверления отверстия диаметром 18–22 мм, герметизации силиконом и использования резиновой прокладки из комплекта.
• Крепление на номерной знак – подходит для камер с углом обзора 120–170°, но может ограничивать видимость при загрязнении.
• Установка в ручку багажника – актуально для хэтчбеков и кроссоверов, но требует демонтажа обшивки.

Избегайте зон, закрытых дворниками или выступающими элементами кузова – это исказит изображение.

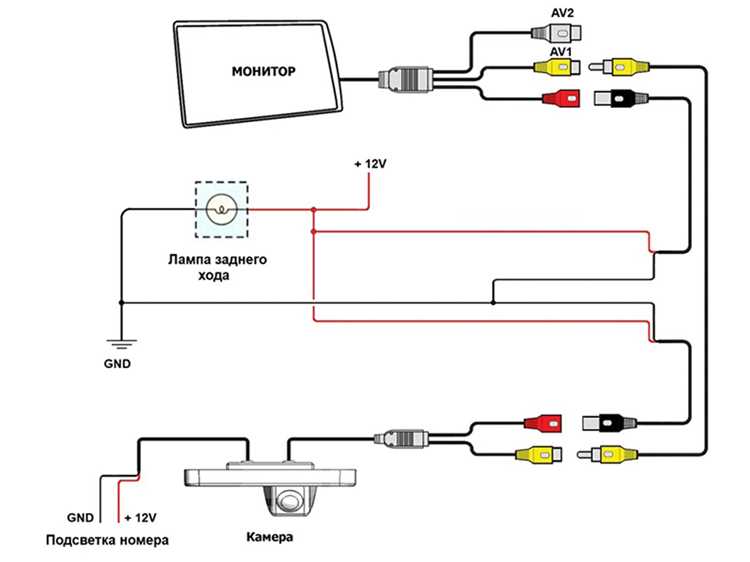

Подключите камеру к питанию. Красный провод (+12В) соедините с проводом фонаря заднего хода через изолентовый или термоусадочный соединитель. Черный провод (масса) закрепите на неокрашенной металлической поверхности кузова болтом М6 или припаяйте к штатной «массе» фонаря. Для защиты от короткого замыкания установите предохранитель на 2–3 А на плюсовой линии в пределах 30 см от точки подключения.

Проложите видеокабель от камеры к головному устройству. Основные правила:

1. Избегайте прокладки рядом с силовыми проводами (генератор, стартер) – это вызовет помехи на экране.
2. Используйте пластиковые клипсы или гофру для фиксации кабеля вдоль штатной проводки автомобиля.
3. При прохождении через резиновые уплотнители дверей или багажника нанесите на кабель силиконовую смазку для предотвращения перетирания.
4. Если длина кабеля недостаточна, используйте удлинитель с экранированием – обычные RCA-кабели для этого не подходят.

Настройте головное устройство. В меню мультимедийной системы найдите раздел «Камера заднего вида» и выберите параметры:

• Формат сигнала: NTSC (для большинства аналоговых камер) или PAL (для европейских моделей).
• Зеркальное отображение: включите, если камера установлена в бампере – это скорректирует «перевернутое» изображение.
• Парковочные линии: отключите, если камера не поддерживает их наложение, или настройте масштаб в соответствии с габаритами автомобиля (стандартные линии рассчитаны на легковые авто длиной 4–4,5 м).
• Задержка отключения: установите 5–10 секунд, чтобы изображение оставалось на экране после выключения задней передачи.

Отрегулируйте угол обзора камеры. Для этого:

1. Запаркуйте автомобиль на ровной площадке, включите заднюю передачу и оцените видимость на экране.
2. Если горизонт «завален» (земля занимает более 60% изображения), наклоните камеру вниз на 5–10° с помощью регулировочного кронштейна.
3. При недостаточном обзоре боковых зон поверните камеру на 10–15° в сторону нужного борта.
4. Проверьте видимость препятствий на расстоянии 0,5–1,5 м от бампера – они должны четко просматриваться без «слепых зон».

Завершите установку герметизацией и тестированием. Нанесите силиконовый герметик на места ввода кабелей в корпус камеры и кузов автомобиля. После высыхания (2–3 часа) проведите тест: включите заднюю передачу, убедитесь в отсутствии помех, проверьте работу парковочных линий (если есть) и корректность отключения изображения при движении вперед. При необходимости скорректируйте настройки яркости и контрастности в меню головного устройства – большинство камер поддерживают регулировку через экранное меню.

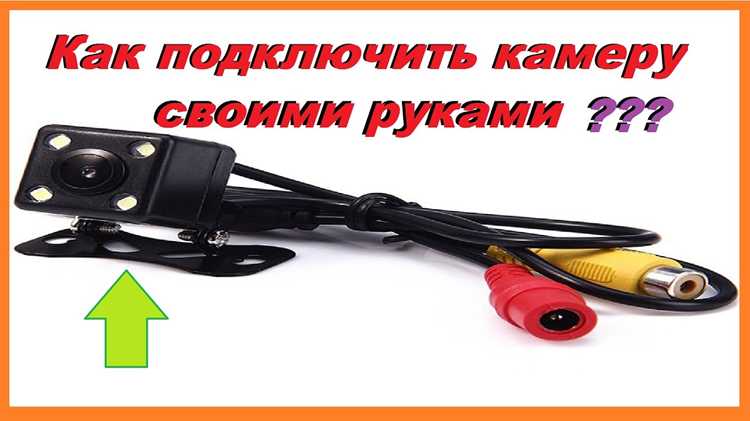

Подготовка инструментов и проверка комплектации камеры

Перед началом установки убедитесь, что в комплекте камеры присутствуют все необходимые элементы. Стандартный набор включает: саму камеру с крепежными кронштейнами, кабель питания длиной не менее 5 метров (для большинства автомобилей), видеокабель с разъемами RCA или Fakra (в зависимости от модели), адаптер питания на 12В, инструкцию по монтажу и, при наличии, дополнительные крепежные элементы (саморезы, хомуты, двусторонний скотч). Отсутствие хотя бы одного компонента может сорвать установку или потребовать заказа недостающих деталей.

Для работы потребуются инструменты: отвертка с набором бит (крестовая и плоская, размеры PH2 и SL4), мультиметр для проверки напряжения в цепи питания, стриппер для зачистки проводов (если требуется удлинение кабеля), изолента или термоусадочные трубки, пластиковые стяжки для фиксации проводки, а также фонарик или переносная лампа для освещения труднодоступных мест. При монтаже на автомобили с металлическим кузовом дополнительно понадобится дрель со сверлом диаметром 6–8 мм и кернер для разметки отверстий.

Проверьте совместимость камеры с головным устройством. Если магнитола поддерживает только аналоговый сигнал, убедитесь, что камера оснащена разъемом RCA. Для цифровых систем (например, с поддержкой CarPlay или Android Auto) требуется камера с интерфейсом Fakra или специальным переходником. На некоторых моделях автомобилей (Toyota, Volkswagen, BMW) используются проприетарные разъемы – в таких случаях заранее приобретите соответствующий адаптер. Некорректное подключение приведет к отсутствию изображения или искажению сигнала.

Осмотрите камеру на предмет механических повреждений: трещин на корпусе, окисления контактов, деформации крепежных элементов. Проверьте качество пайки на разъемах – плохо закрепленные провода могут стать причиной сбоев в работе. Если камера имеет функцию омывателя или подсветки, убедитесь в исправности этих модулей. Для проверки работоспособности подключите камеру к источнику питания 12В и подайте видеосигнал на монитор или магнитолу – изображение должно быть четким, без помех и артефактов.

Подготовьте место установки: очистите поверхность от грязи и жира (используйте спирт или обезжириватель), снимите номерной знак или обшивку багажника, если это необходимо. При работе с электропроводкой отключите клемму аккумулятора, чтобы избежать короткого замыкания. Заранее продумайте маршрут прокладки кабелей – избегайте мест с высокой температурой (выхлопная система) или острыми кромками, которые могут повредить изоляцию. Для автомобилей с датчиками парковки или системой бесключевого доступа уточните в инструкции, не пересекается ли трасса кабеля с антенными проводами.

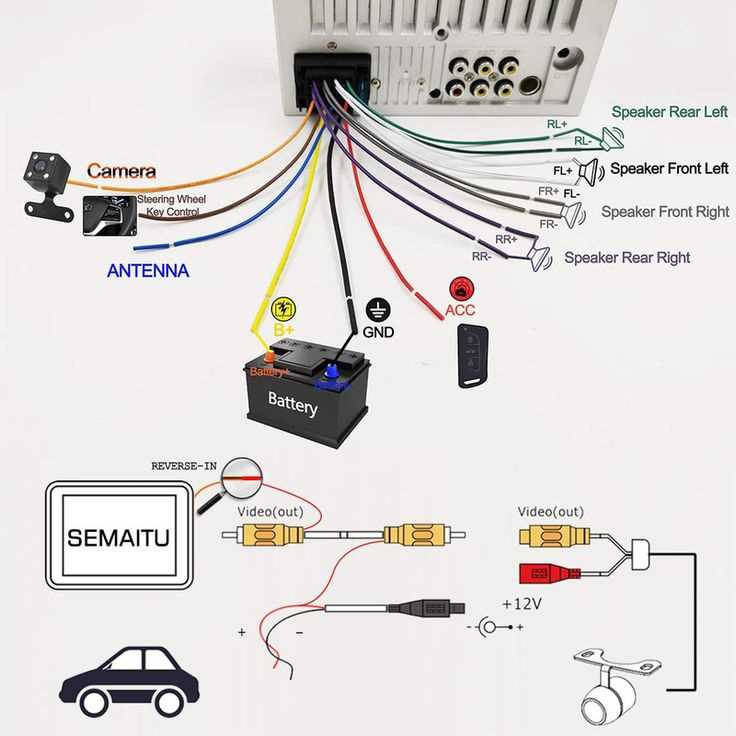

Подключение камеры к источнику питания и мультимедийной системе

Для подключения к мультимедийной системе определите тип видеовхода:

• Композитный (RCA): используйте жёлтый разъём камеры. Подключите его к соответствующему входу головного устройства, предварительно сняв обшивку центральной консоли. Если вход занят, установите AV-переключатель или замените штатную магнитолу на модель с двумя видеовходами.
• HDMI/Miracast: требуется адаптер HDMI-to-RCA или специализированный модуль (например, Joying или Pumpkin). Убедитесь, что адаптер поддерживает разрешение камеры (обычно 480p–1080p).
• Проводной Ethernet (для камер с PoE): подключите кабель напрямую к роутеру или коммутатору, если мультимедийная система поддерживает сетевое видео. Настройте IP-адрес камеры вручную через веб-интерфейс (стандартный: 192.168.1.10).

При прокладке кабеля избегайте мест с высокой температурой (выпускной коллектор, радиатор) и подвижных элементов (двери, багажник). Используйте гофрированные трубки диаметром 10–12 мм для защиты проводов от перетирания. Фиксируйте кабель пластиковыми хомутами каждые 20–30 см, особенно в местах изгибов. Для скрытой проводки в салоне снимите пороги и накладки стоек, протяните кабель вдоль штатной проводки автомобиля.

После подключения проверьте работоспособность системы:

1. Включите зажигание, не заводя двигатель.
2. Переведите рычаг КПП в положение «R» – камера должна автоматически активироваться на экране.
3. Убедитесь в отсутствии помех (полосы, рябь) – при их наличии замените RCA-кабель на экранированный или проверьте заземление.
4. Отрегулируйте угол обзора камеры с помощью крепёжного кронштейна, добившись видимости бампера и 1–1,5 м дороги за ним.

Крепление камеры на бампере или номерном знаке автомобиля

Выбор точки крепления зависит от конструкции бампера и типа камеры. Для универсальных моделей с углом обзора 120–170° оптимальна установка на верхней кромке бампера – на 15–20 см ниже линии багажника. Это обеспечивает минимальное затенение номерным знаком и сохраняет обзор в 3–5 метров позади автомобиля. При монтаже на пластиковый бампер используйте саморезы 3×12 мм с резиновыми шайбами, предварительно просверлив отверстия диаметром 2,5 мм. Металлические бамперы требуют сверла 3 мм и болтов М4 с гайками, а для герметизации – силиконовый герметик с рабочей температурой от -40 до +120°C.

Крепление на номерном знаке подходит для компактных камер (например, AHD 720p) с габаритами до 30×30 мм. Используйте штатные отверстия рамки знака или просверлите новые, отступив 5–7 мм от края. В таблице ниже приведены ключевые параметры для выбора крепежа:

При установке на знак избегайте перекосов – камера должна быть строго горизонтальна (±2°), иначе изображение будет искажено. Для фиксации используйте двусторонний скотч 3M VHB толщиной 1 мм только на очищенную поверхность (обезжиривание спиртом). Провод питания (обычно красный, сечение 0,5 мм²) прокладывайте вдоль штатной проводки автомобиля, фиксируя хомутами каждые 30 см.

Настройка угла обзора и корректировка изображения на экране

Угол обзора камеры заднего вида регулируется механически или программно в зависимости от модели. Для механической настройки ослабьте крепёжные винты на корпусе камеры (обычно 2–4 шт. под шестигранник 2,5 мм) и поверните её в нужную сторону. Оптимальный угол – 120–140° по горизонтали, чтобы захватить бордюры и соседние полосы, но избежать искажений по краям. После регулировки затяните винты с усилием 1,5–2 Н·м, чтобы исключить смещение от вибрации.

Корректировка изображения на экране выполняется через меню мультимедийной системы. Найдите раздел «Настройки камеры» (в 90% случаев – в подменю «Парковка» или «Безопасность») и выберите параметры «Геометрия» или «Калибровка». Используйте тестовые линии на асфальте: горизонтальная должна совпадать с нижней границей экрана, а вертикальные – проходить через середину задних фонарей. Если система поддерживает ручную настройку, отрегулируйте «Трапецеидальность» и «Бочкообразность» до исчезновения искривлений.

Для камер с динамическими линиями парковки проверьте их соответствие реальной траектории. Включите заднюю передачу и сравните отображаемые линии с фактическим положением бампера при повороте руля на 360°. Расхождение более 10 см указывает на необходимость калибровки датчиков угла поворота – обратитесь к дилеру или используйте диагностический сканер с функцией «Steering Angle Sensor Reset». В системах без автокалибровки сместите линии вручную через параметр «Смещение траектории» (±5–15 см).

Яркость и контрастность настраивайте в условиях, близких к эксплуатационным: днём при солнечном свете и ночью с включёнными габаритами. В меню «Изображение» установите яркость на 70–80% для дневного режима и 40–50% для ночного, чтобы избежать засветов от фар. Контрастность держите в пределах 60–70% – это сохранит детализацию тёмных участков без потери видимости светлых объектов. Если экран поддерживает режим HDR, активируйте его для автоматической корректировки перепадов освещённости.
