BMW E60 (2003–2010) оснащается фарами с галогенными или ксеноновыми лампами, в зависимости от комплектации. Замена блока фары требуется при механических повреждениях, помутнении стекла или выходе из строя электрических компонентов. В отличие от более поздних моделей, E60 не имеет сложной адаптации через диагностическое оборудование, но демонтаж требует точности – особенно при работе с бампером и креплениями.
Для замены потребуются: торцевые головки на 8 и 10 мм, отвёртка с плоским шлицем, пластиковые клипсодёры (артикул BMW 51418163077) и новая фара (оригинальный номер зависит от типа: 63117160799 – левая галогенная, 63117160800 – правая галогенная, 63117160797/63117160798 – ксеноновые). Перед началом работ отключите клемму аккумулятора – это исключит короткое замыкание при случайном касании проводки.
Основная сложность при замене – демонтаж переднего бампера. Он крепится на 10 болтах (по 5 с каждой стороны) и 6 пластиковых пистонах (3 под капотом, 3 в нижней части). Пистоны хрупкие: при извлечении используйте клипсодёр, чтобы не повредить их. После снятия бампера открывается доступ к двум болтам крепления фары (верхний и нижний) и электрическому разъёму. Разъём имеет фиксатор – нажмите на него перед отсоединением.
При установке новой фары проверьте герметичность уплотнительной резинки по периметру. Если она повреждена, замените её (артикул 63118383656). После монтажа подключите аккумулятор и проверьте работу всех режимов освещения: ближний, дальний, габариты, поворотники. Если фара не включается, прозвоните проводку мультиметром – частая проблема на E60: окисление контактов в разъёме.
Необходимые инструменты и материалы для замены фары
Для замены фары на BMW E60 потребуется набор Torx T20 и T25 – эти биты используются для крепления внутренних пластиковых накладок и фиксаторов бампера. Без них демонтаж обшивки займет втрое больше времени или приведет к повреждению защелок. Проверьте наличие удлинителя для трещотки: стандартные ключи не достают до болтов за радиаторной решеткой.
Плоская отвертка с шириной жала 5 мм подойдет для отсоединения электрических разъемов фары. Узкое лезвие минимизирует риск повреждения контактов, особенно на разъеме корректора угла наклона. Избегайте использования отверток с магнитным наконечником – остаточный магнетизм может нарушить работу датчиков.
Новая фара должна соответствовать артикулу оригинальной детали: для ксеноновых фар – 63117160937 (левая) и 63117160938 (правая), для галогенных – 63117160935 и 63117160936. Покупка аналогов без сертификата ECE грозит несовпадением геометрии креплений или некорректной работой адаптивного света. Проверяйте комплектацию: в оригинальных фарах предустановлены лампы D1S или H7.
Силиконовая смазка в аэрозольной упаковке необходима для обработки резиновых уплотнителей фары и разъемов. Нанесите тонкий слой на контакты перед подключением – это предотвратит окисление и обеспечит стабильный контакт. Избегайте смазок на нефтяной основе: они разрушают резину при длительном контакте.
Мультиметр с функцией проверки диодов понадобится для диагностики цепей перед установкой новой фары. Проверьте напряжение на разъеме при включенном зажигании: на контакте 1 должно быть 12 В, на контакте 2 – масса. Отсутствие напряжения указывает на неисправность реле или предохранителя F10 (10 А) в блоке салона.
Пластиковые клипсы крепления бампера (артикул 51138171639) часто ломаются при демонтаже. Запаситесь 4–6 штуками заранее – их стоимость не превышает 50 рублей за штуку, но отсутствие одной клипсы приведет к провисанию бампера. Для фиксации фары используйте новые болты M6x16 (артикул 07119904600) – старые часто закисают и срываются при откручивании.
Работайте в перчатках из нитрила: остатки герметика на старой фаре содержат агрессивные компоненты, раздражающие кожу. Для очистки посадочного места используйте изопропиловый спирт – он быстро испаряется и не оставляет следов. Не применяйте ацетон или растворители на основе нефтепродуктов: они разъедают пластик корпуса фары.
Демонтаж переднего бампера для доступа к фаре
На BMW E60 бампер крепится в 10 точках: 4 винта под капотом, 2 болта под днищем (ближе к колёсным аркам) и 4 пластиковые защёлки по нижнему краю. Для откручивания винтов под капотом потребуется торкс T25, болты под днищем – головка на 10 мм с удлинителем. Защёлки освобождаются плоской отвёрткой, вставленной в паз снизу бампера.
Перед началом работ отсоедините клемму аккумулятора – это исключит случайное срабатывание датчиков парктроника или адаптивного круиз-контроля. Если автомобиль оборудован омывателями фар, отключите шланги подачи жидкости, предварительно слив её из бачка. Шланги закреплены хомутами, которые снимаются пассатижами.
| Этап | Инструмент | Особенности |
|---|---|---|
| Снятие решётки радиатора | Плоская отвёртка, пластиковый съёмник | Решётка держится на 6 защёлках – 2 сверху, 4 снизу. Начинайте с нижних, затем поддевайте верхние |
| Откручивание винтов под капотом | Торкс T25 | Винты расположены за пластиковыми заглушками. После снятия заглушек винты видны сразу |
| Демонтаж подкрылков | Крестовая отвёртка | Достаточно открутить 3 винта в передней части подкрылка, чтобы получить доступ к болтам бампера |
После откручивания всех креплений бампер удерживается только на направляющих в колёсных арках. Потяните его на себя с усилием около 15–20 кг, начиная с одного угла. Если бампер не поддаётся, проверьте наличие скрытых винтов за противотуманными фарами – на некоторых модификациях E60 они есть.
При снятии бампера отсоедините разъёмы проводки: датчика дождя (если установлен), омывателей фар и парктроника. Разъёмы имеют фиксаторы – нажмите на них перед отсоединением. Проводка закреплена пластиковыми хомутами, которые можно перерезать кусачками и заменить новыми при обратной сборке.
Храните снятый бампер на мягкой поверхности, чтобы избежать царапин на лакокрасочном покрытии. Если планируется замена фары, сразу проверьте состояние резиновых уплотнителей по периметру фары – при их повреждении внутрь может попадать влага, что приведёт к запотеванию оптики.
Отключение электропроводки и снятие старой фары
Перед началом работ отсоедините клемму аккумулятора, чтобы исключить короткое замыкание. На BMW E60 фара крепится к кузову тремя болтами Torx T20: два расположены сверху (ближе к решетке радиатора) и один снизу, за защитным пластиковым кожухом. Открутите их против часовой стрелки, используя удлинитель для головки – нижний болт часто закисает из-за грязи.
Отсоедините электрические разъемы, нажав на фиксаторы пальцами или плоской отверткой. На фаре E60 их два: основной (круглый, 6-контактный) для ламп ближнего/дальнего света и поворотника, и дополнительный (прямоугольный, 2-контактный) для габаритов или корректора. Потяните разъемы строго на себя – не расшатывайте, чтобы не повредить контакты. Если разъем не поддается, обработайте его WD-40 и подождите 2–3 минуты.
- Снимите фару, потянув ее вперед и вверх. Если мешает бампер, отогните его край рукой – дополнительного демонтажа не требуется.
- Проверьте состояние резиновых уплотнителей на разъемах: трещины или деформация могут вызвать попадание влаги.
- Осмотрите посадочное место на кузове – удалите грязь и остатки герметика, чтобы новая фара села плотно.
Установка новой фары и подключение разъемов
Перед установкой новой фары проверьте её на наличие механических повреждений и заводских дефектов. Осмотрите корпус, стекло и отражатели – трещины или сколы могут привести к попаданию влаги и выходу из строя электрики. Убедитесь, что артикул новой фары совпадает с оригинальным (например, для BMW E60 2005–2010 гг. – 63117160777 для левой и 63117160778 для правой).
Снимите защитную пленку со стекла фары, если она присутствует. Нанесите тонкий слой силиконовой смазки на резиновые уплотнители по периметру корпуса – это предотвратит попадание пыли и влаги. Избегайте использования смазок на масляной основе, так как они могут разъедать пластик.
Аккуратно вставьте фару в посадочное место, совместив направляющие штифты с отверстиями в кузове. На моделях с ксеноном или адаптивным светом убедитесь, что корректор фар находится в нейтральном положении (0 на регуляторе), иначе возможны ошибки в системе. Затяните крепежные болты в последовательности «крест-накрест» с моментом 8–10 Н·м, используя динамометрический ключ.
Подключите основной разъем питания фары, надавив на фиксатор до характерного щелчка. На BMW E60 разъем имеет 10 контактов для галогеновых фар и 12 контактов для ксеноновых – проверьте соответствие распиновки по схеме E60 WDS. Если фару устанавливаете на автомобиль с биксеноном, дополнительно подсоедините разъем X501 (для левой фары) или X502 (для правой) к блоку управления светом.
Для фар с адаптивным освещением подключите разъем шагового двигателя (X14270), расположенный на задней части корпуса. Убедитесь, что провода не пережаты и не касаются движущихся частей подкапотного пространства. При наличии омывателя фар подсоедините шланг к форсунке, зафиксировав его хомутом – проверьте герметичность соединения, подав давление в систему омывателя.
После подключения всех разъемов временно установите минусовую клемму аккумулятора и включите зажигание. Проверьте работу ближнего и дальнего света, габаритов, указателей поворота и, при наличии, функции Cornering Light. Если индикатор неисправности на приборной панели не гаснет, отключите аккумулятор и перепроверьте подключение разъемов – частая ошибка: неправильная посадка фиксатора или окисление контактов.
Отрегулируйте положение фары с помощью регулировочных винтов. Для этого установите автомобиль на ровную поверхность в 5 метрах от стены, включите ближний свет и отметьте центры световых пятен. Верхняя граница светового пучка должна быть на 10 см ниже уровня центра фар, а горизонтальная линия – совпадать с метками на стене. Используйте шестигранник 5 мм для вертикальной регулировки и 6 мм – для горизонтальной.
Завершите установку, затянув все крепежные элементы и установив декоративные накладки. Проверьте работу системы самодиагностики (ISTA/D), подключив диагностический сканер – сбросьте ошибки, если они возникли после замены. При первом запуске двигателя дайте фарам поработать 10–15 минут для прогрева ламп и стабилизации светового потока.

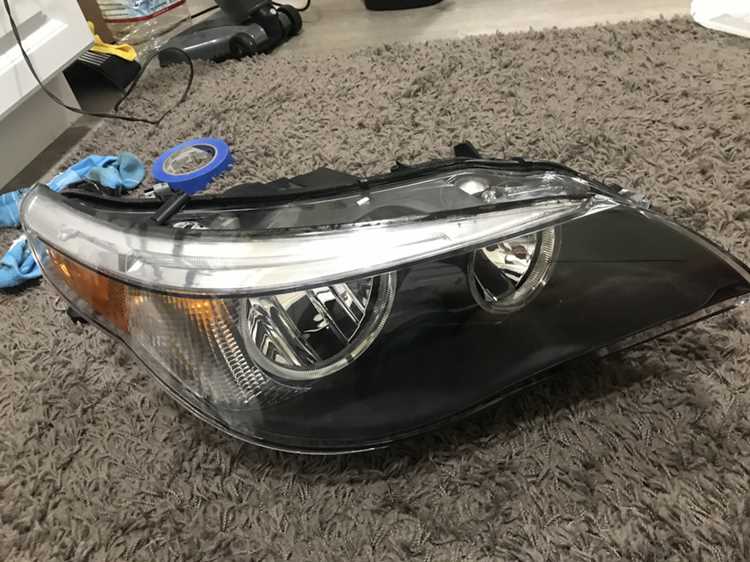

Проверка работоспособности и регулировка света фар
После установки новой фары на BMW E60 подключите аккумулятор и включите зажигание. Проверьте работу всех режимов: ближний, дальний свет, габариты и поворотники. Используйте диагностический сканер (например, Carly или ISTA) для считывания ошибок по модулю света – коды 9C51 или 9C52 указывают на проблемы с ксеноном или адаптивным освещением. Если фара не реагирует, проверьте предохранители F46 (10А) и F47 (15А) в блоке под капотом, а также контакты разъема X6011 (для левой фары) или X6012 (для правой) на наличие окислов.
Для регулировки света установите автомобиль на ровной площадке в 5 метрах от стены или экрана. Загрузите багажник массой 75 кг (стандартная нагрузка для E60) и проверьте давление в шинах – оно должно соответствовать 2.2 бара спереди и 2.4 сзади. На стене нанесите горизонтальную линию на уровне 65 см от пола (центр фар) и вертикальные метки на расстоянии 53 см от центра автомобиля. Включите ближний свет и отрегулируйте фару винтами: горизонтальный винт (под заглушкой на верхней части фары) смещает луч влево-вправо, вертикальный (рядом с лампой) – вверх-вниз. Световая граница должна быть на 5 см ниже горизонтальной линии, а излом – совпадать с вертикальными метками.
Для адаптивных фар BMW E60 с корректором света проверьте работу сервоприводов: при повороте руля на 15° луч должен смещаться на 12–15° в сторону поворота. Если система не реагирует, сбросьте адаптацию через диагностический сканер (функция «Сброс базовых установок» в разделе «Свет»). При замене фары на неоригинальную отключите адаптивные функции через кодирование (NCS Expert, параметр «KALTUEBERWACHUNG» в модуле FRM), иначе возникнут ошибки по CAN-шине.

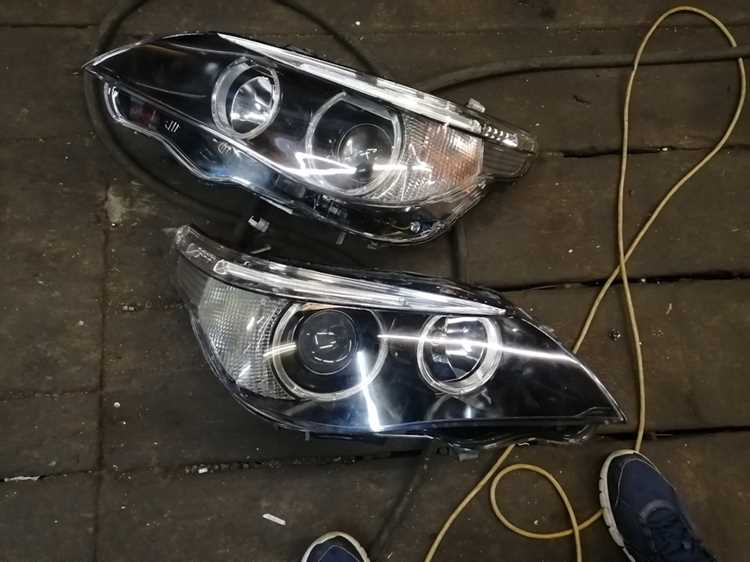

Сборка бампера и финальная проверка креплений
Установите бампер на направляющие нижних кронштейнов, совместив отверстия с фиксаторами T25. Затяните болты моментом 8–10 Н·м в последовательности: центр → края, чтобы избежать перекоса пластика. Верхние защёлки зафиксируйте лёгким нажатием до щелчка – не прилагайте усилий, иначе сломаете крепления на кузове. Проверьте зазор между бампером и крылом: допустимое отклонение – ±1 мм, при превышении ослабьте болты и отрегулируйте положение.
Подключите разъёмы противотуманных фар и датчика парковки, если они были отсоединены. Убедитесь, что провода не пережаты кромкой бампера и не касаются подвижных элементов подвески. Зафиксируйте жгуты пластиковыми хомутами к штатным креплениям на внутренней стороне бампера – используйте только новые хомуты, старые могут лопнуть при вибрации.
Перед окончательной затяжкой всех креплений включите зажигание и проверьте работу фар, поворотников и парктроника. Осмотрите бампер на наличие трещин или деформаций в местах крепления – при обнаружении замените повреждённые кронштейны. Прокатите автомобиль на 2–3 метра и остановитесь: если слышны посторонние скрипы или стуки, повторно проверьте затяжку всех болтов и защёлок.
Типичные ошибки при замене фары и как их избежать
Первая распространённая ошибка – игнорирование отключения аккумулятора перед началом работ. На BMW E60 даже при выключенном зажигании в электрической цепи фары может сохраняться остаточное напряжение, что приводит к короткому замыканию при случайном касании контактов. Особенно критично это для моделей с ксеноном: некорректное отключение может повредить блок розжига (стоимость замены – от 8 000 до 15 000 рублей). Перед снятием фары отсоедините клемму «минус» аккумулятора и подождите 2–3 минуты, чтобы конденсаторы в цепи разрядились.
Другие частые проблемы:
- Неправильное снятие креплений: на E60 фара фиксируется тремя болтами Torx T20 (два сверху, один снизу) и пластиковым зажимом у бампера. Применение чрезмерной силы при откручивании приводит к срыву шлицов или повреждению резьбы в алюминиевом кузове. Используйте динамометрическую отвёртку с моментом затяжки 3–4 Н·м и смажьте болты проникающей смазкой (например, WD-40) за 10 минут до демонтажа.
- Повреждение уплотнительной резинки: при установке новой фары резинка часто смещается или зажимается, что вызывает запотевание из-за нарушения герметичности. Перед монтажом очистите посадочное место от грязи и нанесите тонкий слой силиконовой смазки на уплотнитель. Убедитесь, что резинка равномерно прилегает по всему периметру – проверьте визуально и на ощупь.
- Несовместимость ламп: установка ламп с несоответствующими параметрами (например, H7 вместо H1 для ближнего света на рестайлинговых моделях 2007+) приводит к перегреву отражателя и выходу из строя фары. Проверяйте артикул лампы по VIN-коду автомобиля или используйте оригинальные запчасти (Osram или Philips для E60).
- Забытые датчики: на фарах с адаптивным светом (AFS) не отсоединяют разъёмы датчика положения кузова или шагового мотора корректора. Это вызывает ошибки в бортовом компьютере (коды 9C51, 9C52). Перед снятием фары отключите все электрические разъёмы, а после установки выполните инициализацию системы через диагностический сканер (например, ISTA).
