Audi A6 C4 (кузов 4A) оснащалась аналоговыми часами в центральной консоли, управление которыми осуществляется через кнопки на панели приборов. В зависимости от года выпуска и комплектации (например, с климат-контролем или без) расположение органов управления может незначительно отличаться. В этой инструкции рассмотрены два основных варианта: часы с отдельным блоком управления и часы, интегрированные в систему бортового компьютера (BC).
Перед началом настройки убедитесь, что зажигание выключено – это критически важно для корректной работы механизма. На моделях с климат-контролем часы обычно расположены в верхней части центральной консоли, рядом с дисплеем температуры. На версиях без климата часы встроены в панель приборов над магнитолой. Кнопки управления чаще всего обозначены символами H (часы) и M (минуты), но на некоторых экземплярах используются стрелки или надписи SET.
Если после настройки часы сбрасываются при отключении аккумулятора, проблема может быть в резервном питании. На Audi A6 C4 за сохранение времени отвечает конденсатор в блоке управления часами, который разряжается за 10–15 минут без питания. В таком случае потребуется замена конденсатора (артикул 4A0 919 033) или подключение внешнего источника питания на время замены аккумулятора. Не используйте для настройки часы при работающем двигателе – это может привести к сбою в работе бортовой электроники.
Поиск блока управления часами в салоне Audi A6 C4
Блок управления часами в Audi A6 C4 (1994–1997 гг.) расположен за центральной консолью, в нише под магнитолой или климат-контролем. Чтобы добраться до него, снимите декоративную накладку консоли: подденьте её пластиковыми лопатками, начиная с нижнего края, и аккуратно отщёлкните фиксаторы. За накладкой скрывается металлический кронштейн, к которому крепится блок часов – чёрный пластиковый корпус с разъёмом на 4 или 6 контактов (в зависимости от года выпуска). На моделях с аналоговыми часами блок может быть интегрирован в панель приборов, за комбинацией спидометра.
Перед демонтажем отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Блок фиксируется двумя винтами Torx T15 или крестовыми саморезами – используйте соответствующую отвёртку, чтобы не сорвать шлицы. Если часы не реагируют на настройки, проверьте предохранитель №28 (10 А) в блоке под рулевой колонкой или №12 (15 А) в моторном отсеке – они отвечают за питание приборной панели и вспомогательных систем.
Подготовка инструментов для регулировки времени
Для настройки часов на Audi A6 C4 потребуется минимальный набор инструментов, но их выбор зависит от года выпуска автомобиля и типа установленных часов. В большинстве случаев достаточно крестовой отвёртки с магнитным наконечником (PH2) для демонтажа центральной консоли или панели приборов. Если часы встроены в магнитолу (например, в моделях с системой Concert или Symphony), дополнительно понадобится пластиковая лопатка для снятия облицовки без повреждения защёлок. Владельцам автомобилей с аналоговыми часами (редкость для C4) может потребоваться тонкая отвёртка с плоским жалом (2,5 мм) для регулировки механизма под циферблатом.
- Ключ Torx T20 – для откручивания винтов крепления панели приборов (если часы интегрированы в комбинацию).
- Мультиметр с функцией проверки напряжения (12 В) – для диагностики питания часов при неисправностях.
- Фонарик с узким лучом – освещение труднодоступных мест за панелью.
- Изолента или термоусадочные трубки – изоляция проводов при необходимости ремонта контактов.
Перед началом работ отключите клемму «минус» аккумулятора на 5–10 минут, чтобы сбросить память электронных систем и избежать короткого замыкания при манипуляциях с проводкой. Если часы не реагируют на кнопки регулировки, проверьте предохранитель №17 (10 А) в блоке под рулевой колонкой – он отвечает за питание часов и магнитолы. В случае замены часов на новые (например, на модель VDO 304.500) убедитесь, что разъём подходит к штатной проводке: на Audi A6 C4 используется 4-контактный штекер с распиновкой «+12 В», «масса», «подсветка», «сигнал».
Включение зажигания и активация режима настройки часов
Перед началом настройки убедитесь, что двигатель выключен, а ключ зажигания находится в положении «ACC» (аксессуары) или «ON» (зажигание включено, но двигатель не запущен). На Audi A6 C4 (1994–1997 гг.) с аналоговой приборной панелью режим программирования часов активируется только при работающей бортовой электронике – для этого достаточно повернуть ключ в замке зажигания до второго щелчка (без запуска стартера). На моделях с цифровым дисплеем (например, в комбинации приборов с монохромным экраном) процедура может отличаться: после включения зажигания удерживайте кнопку «Mode» или «Set» на панели управления климатом или магнитолой в течение 3–5 секунд, пока на дисплее не появится мигающий индикатор времени.
- На автомобилях с кнопками на рулевом колесе (опция для поздних C4) активация режима настройки выполняется комбинацией: удерживайте «Menu» + «OK» одновременно, пока часы не начнут мигать.
- Если дисплей не реагирует, проверьте предохранитель №17 (10А) в блоке предохранителей под рулевой колонкой – он отвечает за питание приборной панели.
- На моделях с системой Concert I или Symphony режим настройки часов может быть заблокирован при активном радиоприемнике – выключите магнитолу перед началом процедуры.
После успешной активации режима настройки на дисплее появится мигающий сегмент (часы или минуты) либо надпись «Clock Set». Если этого не произошло, повторите попытку, удерживая кнопку на 1–2 секунды дольше – некоторые экземпляры требуют более длительного нажатия из-за износа контактов. На автомобилях с двухзонным климат-контролем Climatronic режим настройки часов может быть доступен только при выключенном кондиционере, иначе система переключится в меню температуры.

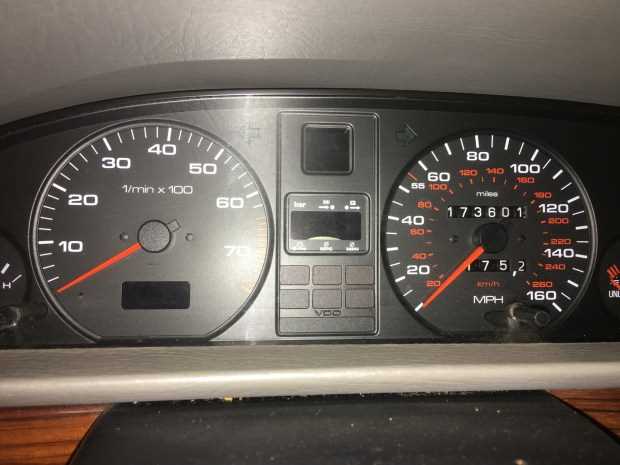

Корректировка часов и минут с помощью кнопок управления
На Audi A6 C4 часы настраиваются через комбинацию кнопок на панели климат-контроля или магнитолы (в зависимости от комплектации). Найдите кнопку с иконкой часов или надписью «TIME» – обычно она расположена рядом с регуляторами температуры или в нижней части центральной консоли. Удерживайте её 3–5 секунд, пока на дисплее не начнут мигать часы или не появится режим редактирования. Если кнопка отсутствует, попробуйте зажать «MODE» или «SET» на магнитоле.
Для изменения часов используйте кнопки «+» и «−» на климат-контроле или ручку громкости магнитолы. Каждое нажатие увеличивает или уменьшает значение на единицу, удержание ускоряет прокрутку. После установки часов перейдите к минутам, нажав кнопку «TIME» или «SET» один раз – мигающий индикатор переключится на минуты. Повторите процедуру с «+» и «−», затем подтвердите настройки коротким нажатием «TIME» или «MODE».
В некоторых версиях Audi A6 C4 после корректировки требуется выключить и снова включить зажигание, чтобы изменения сохранились. Если дисплей не реагирует на кнопки, проверьте предохранитель №28 (10 А) в блоке под рулевой колонкой – он отвечает за питание часов и приборной панели. При сбоях в работе попробуйте сбросить настройки, отсоединив клемму аккумулятора на 10 минут.

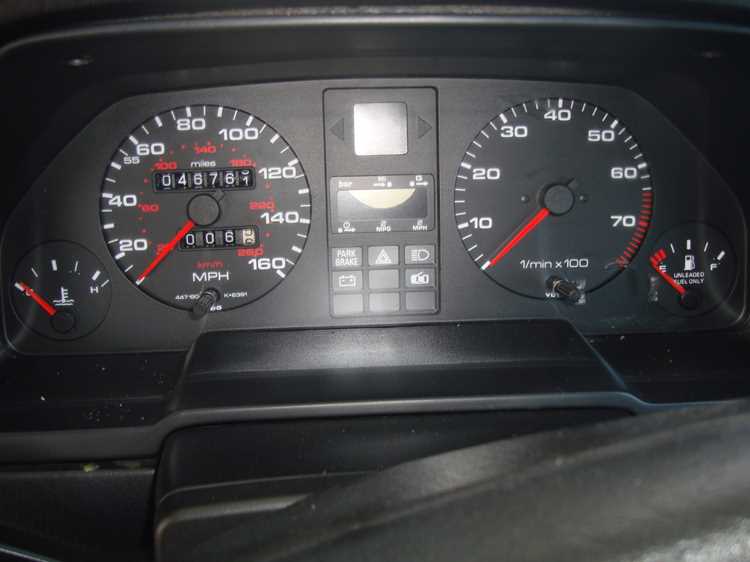

Синхронизация времени с бортовой системой автомобиля
Audi A6 C4 (1994–1997 гг.) использует аналоговую шину данных для связи между часами и бортовым компьютером. Синхронизация происходит автоматически при включении зажигания, но требует корректной настройки CAN-шины (если установлен дополнительный модуль) или прямого подключения к блоку управления климатом ( Climatronic). В моделях с базовой комплектацией часы получают сигнал от генератора импульсов, расположенного в панели приборов – его частота составляет 1 Гц, что соответствует одному импульсу в секунду.
Для принудительной синхронизации выполните следующие действия:
- Включите зажигание (положение «ON», двигатель не запускайте).
- Нажмите и удерживайте кнопку «SET» на часах в течение 5 секунд – индикатор начнет мигать.
- Дождитесь автоматического обновления времени (обычно занимает 30–60 секунд).
- Если синхронизация не произошла, проверьте предохранитель №17 (10 А) в блоке под рулевой колонкой – он отвечает за питание часов и бортовой сети.
В автомобилях с системой Concert/Symphony время синхронизируется через головное устройство. Для этого:
| Шаг | Действие |
|---|---|
| 1 | Включите радио и перейдите в меню настроек (кнопка «MENU»). |
| 2 | Выберите пункт «Clock» или «Время». |
| 3 | Удерживайте кнопку «>» до появления сообщения «Sync» на дисплее. |
| 4 | Подтвердите действие – часы на панели приборов обновятся через 10–15 секунд. |
Проблемы с синхронизацией часто вызваны окислением контактов разъема часов (расположен за центральной консолью). Отсоедините разъем, очистите контакты спиртом и нанесите тонкий слой контактной смазки (например, Kontakt 60). Проверьте целостность проводов: коричневый – масса, красный – постоянное питание (+12 В), желтый – сигнал от бортовой сети. При обрыве желтого провода часы будут работать, но не синхронизироваться.
В модификациях с Multi-Function Steering Wheel (MFSW) время можно скорректировать через меню бортового компьютера. Для этого:
- Нажмите кнопку «CAR» на руле.
- Прокрутите до пункта «Settings» и выберите «Clock».
- Удерживайте кнопку «OK» 3 секунды – система перейдет в режим синхронизации.
Если меню не отображается, обновите прошивку блока управления подрулевыми переключателями (версия не ниже 04.01).
При установке сторонних часов или головных устройств синхронизация может нарушиться из-за несовместимости протоколов. Используйте адаптеры с поддержкой K-Line (например, VAG-COM 409.1) для ручной настройки. Подключите адаптер к диагностическому разъему OBD-II, запустите программу VCDS и выполните команду:
[17 - Instruments] → [Adaptation - 10] → Channel 01 → Set value "1" (синхронизация включена).
После этого перезагрузите бортовую сеть, сняв клемму аккумулятора на 10 минут.
Проверка точности хода часов после настройки
После корректировки времени на Audi A6 C4 сравните показания с эталонным источником, например, атомными часами через приложение Time.is или GPS-навигатор. Допустимое отклонение – не более ±15 секунд в месяц при исправном кварцевом резонаторе в панели приборов. Если разница превышает этот порог, проверьте напряжение на клемме 15 (12В) блока управления часами: при падении ниже 11,8В точность хода снижается.
Для длительного мониторинга используйте метод фиксации отклонений: засеките время на часах автомобиля и контрольном устройстве, затем повторите проверку через 72 часа. Рассчитайте суточное отклонение по формуле: (Δt / 3) × 24, где Δt – разница в секундах. При уходе более 5 секунд в сутки замените кварцевый генератор или проверьте пайку контактов на плате приборной панели.
В зимний период учитывайте влияние температуры: при −20°C часы могут отставать на 2–3 секунды в сутки из-за изменения частоты кварца. Если корректировка требуется чаще одного раза в месяц, диагностируйте бортовую сеть на утечки тока – даже 50 мА паразитной нагрузки способны нарушить стабильность питания часового модуля.
Устранение возможных ошибок при настройке времени
Если после настройки часы на Audi A6 C4 не сохраняют время или сбрасываются при отключении зажигания, проверьте напряжение на аккумуляторе. Минимальное значение должно составлять 12,4 В – при меньшем показателе часы не будут функционировать корректно. Используйте мультиметр для измерения: подключите щупы к клеммам аккумулятора при выключенном двигателе. Если напряжение ниже нормы, зарядите или замените батарею.
Распространённая проблема – неисправность предохранителя №19 в блоке предохранителей, расположенном под панелью приборов со стороны водителя. Этот предохранитель на 10 А отвечает за питание часов и памяти бортового компьютера. Извлеките его с помощью пинцета и осмотрите на предмет перегорания. Замените при необходимости, но не используйте предохранитель большего номинала – это может привести к возгоранию проводки.
Ошибка синхронизации времени часто возникает из-за окисления контактов на разъёме часов. Для диагностики снимите центральную консоль, отсоедините разъём от блока часов (расположен за магнитолой) и очистите контакты спиртом или специальным средством для электроники. Особое внимание уделите контактам №3 (питание +12 В) и №7 (масса). После очистки нанесите тонкий слой контактной смазки и соберите всё в обратном порядке.
- Часы не реагируют на кнопки настройки:
- Проверьте целостность проводки от кнопок до блока часов – часто перетираются провода в гофре между дверью и кузовом.
- Замените кнопки на руле или центральной консоли, если они не срабатывают даже при нажатии с усилием.
- Убедитесь, что блок часов не залит жидкостью – характерный признак: запах гари или коррозия на плате.
Если время сбивается только при запуске двигателя, проблема может крыться в неисправном генераторе. Проверьте выходное напряжение на клеммах генератора при работающем двигателе – оно должно быть в пределах 13,8–14,4 В. Превышение этого значения приводит к перегрузке электроники, а заниженное – к недостаточному питанию часов. Замените регулятор напряжения или генератор целиком при выявлении отклонений.
