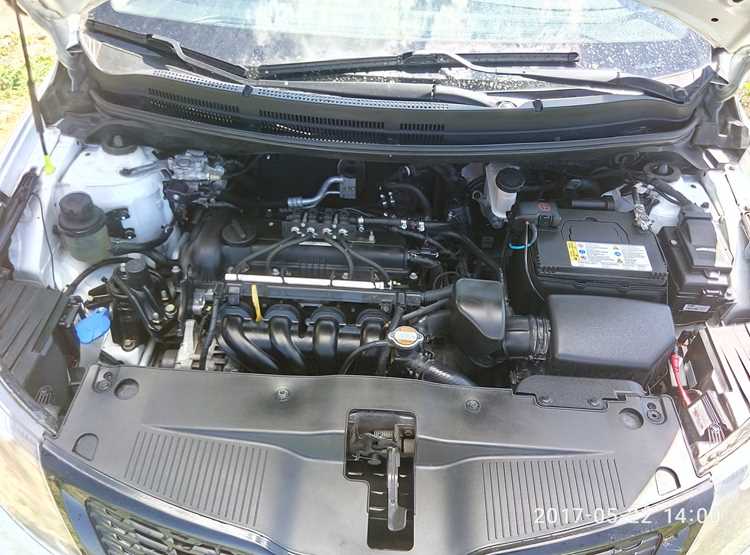

Что под капотом киа рио

Двигатели Kia Rio третьего и четвертого поколений (2011–2023 гг.) построены на базе семейства Gamma и Kappa, разработанных Hyundai-Kia. Основные модификации – 1.4 MPI (G4FA) и 1.6 MPI (G4FC) – имеют алюминиевый блок цилиндров с чугунными гильзами, цепной привод ГРМ (до 2017 года) и систему распределенного впрыска топлива. Степень сжатия у 1.4-литровой версии – 10.5:1, у 1.6-литровой – 11.0:1, что требует использования бензина не ниже АИ-92. Ресурс цепи ГРМ на ранних моделях составляет 150–180 тыс. км, но после 2017 года производитель перешел на ременной привод с интервалом замены 60 тыс. км или 4 года.

Система смазки двигателей Kia Rio – комбинированная, с масляным насосом трохоидного типа и фильтром 26300-35505 (аналоги: Mann W811/80, Mahle OC 236). Давление масла на холостом ходу должно быть не ниже 1.0 бар, при 3000 об/мин – 3.5–4.5 бар. Для замены рекомендуется использовать синтетику 5W-30 или 5W-40 (объем – 3.3 л для 1.4 и 3.6 л для 1.6). Критический износ вкладышей коленвала наступает при падении давления ниже 0.7 бар на прогретом двигателе – в этом случае требуется проверка насоса и зазоров в подшипниках.

Система охлаждения Kia Rio – закрытого типа с термостатом 25500-2B000 (открытие при 82°C) и радиатором с алюминиевыми трубками. Расширительный бачок вмещает 5.5 л охлаждающей жидкости (рекомендуется антифриз Hyundai Long Life Coolant или аналог на основе этиленгликоля). Частые проблемы: течь помпы (артикул 25100-2B700) после 80–100 тыс. км и засорение радиатора из-за некачественного антифриза. При перегреве первым выходит из строя прокладка ГБЦ – признаки: белый дым из выхлопа, эмульсия в масле, падение уровня ОЖ.

Топливная система Kia Rio включает погружной насос 31110-2B000 (давление 3.5 бар), фильтр тонкой очистки 31112-1G000 (замена каждые 60 тыс. км) и форсунки Siemens Deka 16450 (производительность 133 см³/мин). При засорении форсунок наблюдается троение на холостом ходу и повышенный расход топлива. Для диагностики используйте сканер ELM327 с ПО Torque Pro – коды ошибок P0171 (бедная смесь) и P0300 (пропуски зажигания) указывают на неисправности в системе питания.

Сцепление Kia Rio с двигателем 1.6 оснащено гидравлическим приводом и выжимным подшипником 41420-2B000. Ресурс диска сцепления – 100–120 тыс. км, но при агрессивной езде износ наступает уже на 60–80 тыс. км. Признаки неисправности: пробуксовка при разгоне, вибрация педали, шум при нажатии. Коробка передач – M6CF1 (механика) или A6GF1 (автомат) – требует замены масла каждые 60 тыс. км (объем: 1.9 л для МКПП, 6.8 л для АКПП). Для АКПП используйте Hyundai ATF SP-IV – заливка неподходящей жидкости приводит к толчкам при переключении и преждевременному износу фрикционов.

Устройство двигателя и узлов Киа Рио: подробный разбор

Двигатели Киа Рио третьего и четвертого поколений оснащаются бензиновыми агрегатами семейства Gamma объемом 1.4 (G4FA) и 1.6 литра (G4FC/G4FG). Блок цилиндров выполнен из алюминиевого сплава с чугунными гильзами, что снижает массу при сохранении прочности. Система газораспределения – DOHC с цепным приводом (на моделях до 2017 года) или ременным (после рестайлинга), что требует замены ремня каждые 90–100 тыс. км. Степень сжатия 10.5:1 для 1.4 и 11:1 для 1.6, что оптимально для работы на бензине АИ-92, но при использовании топлива низкого качества рекомендуется добавлять очистители форсунок каждые 15 тыс. км.

Система смазки – комбинированная, с масляным насосом трохоидного типа и фильтром полнопоточной очистки. Объем масла в двигателе 1.4 – 3.3 литра, в 1.6 – 3.6 литра (с учетом фильтра). Производитель предписывает использовать масло вязкостью 5W-30 или 5W-40 (API SM/ILSAC GF-4 и выше), но при эксплуатации в условиях низких температур (-20°C и ниже) эффективнее 0W-30. Ресурс масляного насоса – до 200 тыс. км, однако при пробеге свыше 150 тыс. км рекомендуется проверять давление масла манометром (норма – 1.5–4.5 бар на холостых оборотах).

Ключевые узлы навесного оборудования: генератор с регулятором напряжения (выходное напряжение 13.8–14.5 В), компрессор кондиционера с электромагнитной муфтой (ресурс подшипника – 80–100 тыс. км) и водяной насос с пластиковой крыльчаткой (замена каждые 60–80 тыс. км). Особое внимание требует система охлаждения – термостат открывается при 82°C, а радиатор из алюминия с пластиковыми бачками склонен к засорению. Для профилактики перегрева рекомендуется промывать систему каждые 50 тыс. км и использовать антифриз на основе этиленгликоля (например, Hyundai Long Life Coolant) с заменой раз в 100 тыс. км.

Какие типы двигателей устанавливаются на Киа Рио и их ключевые характеристики

На Киа Рио с момента выхода первого поколения в 2000 году устанавливались бензиновые двигатели семейств Alpha, Gamma и Kappa. Каждое поколение получало обновлённые версии агрегатов с улучшенными характеристиками и соответствием экологическим нормам. Основные отличия – в рабочем объёме, мощности, крутящем моменте и конструктивных особенностях.

Первое поколение (DC, 2000–2005) комплектовалось моторами серии Alpha:

• 1.3 л (G4EA) – 82 л.с. при 5500 об/мин, 116 Н·м при 3000 об/мин. Карбюраторная система питания, чугунный блок, 8 клапанов (SOHC). Ресурс до капремонта – 150–200 тыс. км.
• 1.5 л (G4EB) – 95 л.с. при 5500 об/мин, 135 Н·м при 4500 об/мин. Инжектор, 16 клапанов (DOHC), алюминиевый блок. Расход топлива в смешанном цикле – 7,2 л/100 км.

Эти двигатели требовали частой регулировки клапанов (каждые 30 тыс. км) и чувствительны к качеству масла – рекомендовано использовать API SL или выше с вязкостью 5W-30.

Второе поколение (JB, 2005–2011) получило моторы семейства Gamma с алюминиевым блоком и цепным приводом ГРМ:

• 1.4 л (G4EE) – 97 л.с. при 6000 об/мин, 125 Н·м при 4700 об/мин. Система CVVT на впуске, 16 клапанов. Степень сжатия – 10,5:1. Расход – 6,8 л/100 км в смешанном цикле.
• 1.6 л (G4ED) – 112 л.с. при 6000 об/мин, 146 Н·м при 4500 об/мин. Двойная CVVT (впуск/выпуск), гидрокомпенсаторы. Ресурс цепи ГРМ – 150–180 тыс. км.

Для этих двигателей критичен контроль уровня масла – угар до 500 мл на 1000 км считается нормой. Замена масла – каждые 10–12 тыс. км (синтетика 5W-30 или 5W-40).

Третье (UB, 2011–2017) и четвёртое (YB, 2017–2023) поколения оснащались модернизированными версиями Gamma и новыми моторами Kappa:

• 1.4 л (G4FA) – 107 л.с. при 6300 об/мин, 135 Н·м при 5000 об/мин. Цепной привод ГРМ, фазовращатели на впуске. Степень сжатия – 10,5:1. Расход – 6,3 л/100 км.
• 1.6 л (G4FC) – 123 л.с. при 6300 об/мин, 156 Н·м при 4200 об/мин. Двойная CVVT, облегчённый поршень. Ресурс – 250–300 тыс. км при соблюдении регламента ТО.
• 1.0 л T-GDI (G3LC) – 100 л.с. при 4500 об/мин, 172 Н·м при 1500–4000 об/мин. Турбонаддув, прямой впрыск, алюминиевый блок. Расход – 5,5 л/100 км.

Для турбомотора 1.0 T-GDI обязательна замена масла каждые 7,5 тыс. км (синтетика 5W-30 с допуском API SN Plus). Избегайте длительных прогревов – масло разжижается топливом из-за прямого впрыска.

С 2023 года на Киа Рио пятого поколения (SC, платформа Hyundai-Kia K2) устанавливаются двигатели Smartstream:

• 1.4 л MPI (G4LD) – 100 л.с. при 6000 об/мин, 134 Н·м при 4000 об/мин. Атмосферный, распределённый впрыск, цепной привод ГРМ. Степень сжатия – 11,5:1.
• 1.6 л MPI (G4FG) – 123 л.с. при 6300 об/мин, 154 Н·м при 4500 об/мин. Улучшенная система охлаждения, сниженные механические потери.

Новые моторы чувствительны к октановому числу – рекомендован бензин АИ-95. Первая замена масла – на 5 тыс. км, далее каждые 10 тыс. км (синтетика 0W-20 или 5W-30 с допуском API SP).

Ключевые проблемы двигателей Киа Рио по поколениям:

• Alpha (1.3/1.5 л) – износ распредвала, течи сальников коленвала, залегание колец.
• Gamma (1.4/1.6 л) – растяжение цепи ГРМ, выход из строя фазовращателей, угар масла.
• Kappa (1.0 T-GDI) – закоксовка форсунок, износ турбины при несвоевременной замене масла.

Для продления ресурса избегайте резких стартов с холодным двигателем, используйте качественное топливо и оригинальные расходники. При пробеге свыше 100 тыс. км рекомендуется диагностика компрессии и состояния цепи/ремня ГРМ.

Схема и принцип работы системы смазки двигателя Киа Рио

Система смазки двигателя Киа Рио (Gamma 1.4/1.6 MPI) построена по классической схеме с мокрым картером и включает масляный насос шестеренчатого типа, установленный на передней части коленвала. Давление в контуре поддерживается на уровне 3,5–4,5 бар при 3000 об/мин, что обеспечивает подачу масла через каналы блока цилиндров к коренным и шатунным подшипникам, распредвалам, гидрокомпенсаторам и цепи ГРМ. В конструкции предусмотрен перепускной клапан, срабатывающий при давлении свыше 6 бар, защищая фильтр и магистрали от разрушения. Объем масла в системе – 3,3 л для 1.4 и 3,6 л для 1.6 при замене с фильтром.

Масляный фильтр полнопоточного типа (артикул 26300-35505 для оригинала) оснащен антидренажным клапаном, предотвращающим слив масла из фильтра при остановке двигателя. В таблице ниже приведены ключевые параметры системы для разных модификаций:

При эксплуатации критически важно контролировать уровень масла через щуп – минимальная отметка соответствует 1,4 л в картере. Низкий уровень приводит к масляному голоданию гидрокомпенсаторов, что проявляется стуком на холодную. Засорение сетки маслоприемника (артикул 21010-25001) – частая причина падения давления; диагностируется по коду ошибки P0522. Для профилактики рекомендуется промывка системы каждые 60 000 км с использованием специализированных составов (например, Liqui Moly 2037), избегая «пятиминуток» на основе керосина.

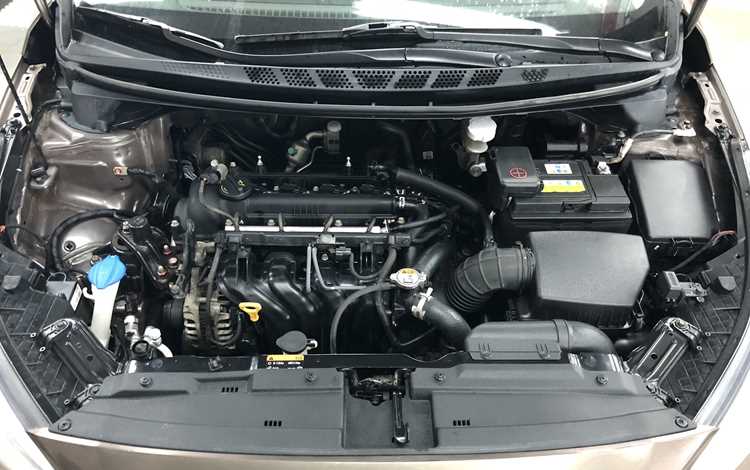

Как устроена система охлаждения и какие неисправности встречаются чаще всего

Система охлаждения Kia Rio (четвертого поколения, 2017–2023 гг.) – закрытого типа с принудительной циркуляцией жидкости, включает радиатор, водяной насос (помпу) с ременным приводом от шкива коленвала, термостат, расширительный бачок, вентилятор с электроприводом и датчиком температуры, а также каналы в блоке цилиндров и ГБЦ. В качестве теплоносителя используется антифриз на основе этиленгликоля (например, Hyundai Long Life Coolant) с температурой кипения +110°C при давлении 1,2 бар. Термостат открывается при +82°C, направляя поток через радиатор, а вентилятор включается при +95°C (для двигателей 1.4 MPI) или +97°C (1.6 MPI). Особенность конструкции – пластиковый корпус термостата, интегрированный с патрубками, что снижает вес, но повышает риск трещин при перегреве.

Наиболее частые неисправности: течь антифриза через прокладку помпы (ресурс сальника – 60–80 тыс. км), заклинивание термостата в закрытом положении (признак – температура выше +105°C, отсутствие циркуляции через радиатор), разрушение крыльчатки помпы из-за кавитации (характерный шум при работе двигателя), а также выход из строя датчика температуры (артикул 25630-2B000), что приводит к несвоевременному включению вентилятора. Реже встречаются трещины в пластиковом корпусе термостата или расширительного бачка (особенно при использовании некачественного антифриза с высоким содержанием силикатов). Для диагностики рекомендуется проверять уровень жидкости каждые 10 тыс. км, осматривать патрубки на предмет микротрещин и контролировать температуру по сканеру OBD-II (параметр PID 05).

Профилактика: замена антифриза каждые 60 тыс. км или 4 года (даже если жидкость не изменила цвет), использование оригинальной помпы (артикул 25100-2B000) при замене ремня ГРМ (каждые 90 тыс. км), контроль давления в системе манометром (норма – 1,1–1,3 бар). При перегреве немедленно глушить двигатель, проверять наличие пузырьков в расширительном бачке (признак пробитой прокладки ГБЦ) и целостность ремня привода помпы. Запрещается доливать воду – это снижает температуру кипения и ускоряет коррозию алюминиевых деталей.

Разбор конструкции газораспределительного механизма и его обслуживание

Газораспределительный механизм (ГРМ) Kia Rio с двигателями Gamma 1.4 и 1.6 л (серии G4FA/G4FC) построен по схеме DOHC с двумя распредвалами в головке блока цилиндров. Привод осуществляется зубчатым ремнем, рассчитанным на ресурс 60–90 тыс. км в зависимости от условий эксплуатации. Конструкция включает 16 клапанов (по 4 на цилиндр), гидрокомпенсаторы зазоров и фазовращатели на впускном и выпускном валах (система CVVT).

Ключевые элементы ГРМ:

• Распредвалы: изготовлены из чугуна с закаленной поверхностью кулачков. Диаметр шеек – 26 мм, биение не должно превышать 0,02 мм. При износе свыше 0,05 мм требуется замена.
• Клапаны: впускные – диаметр тарелки 30,5 мм, выпускные – 26,5 мм. Материал – жаропрочная сталь с напылением нитрида титана. Зазор в направляющих втулках не более 0,08 мм.
• Гидрокомпенсаторы: работают под давлением масла 1,5–5 бар. При стуке на холодном двигателе проверяют чистоту масляных каналов и состояние фильтра.
• Фазовращатели: управляются давлением масла через электромагнитные клапаны. Угол регулировки – до 50° для впуска и 25° для выпуска. Код ошибки P0011/P0014 указывает на неисправность системы.

Обслуживание ремня ГРМ требует строгого соблюдения регламента. Замена проводится каждые 60 тыс. км или 4 года (что наступит раньше). Одновременно меняют:

1. Ролик натяжителя (артикул 24312-2B000).
2. Обводной ролик (24810-2B000).
3. Водяной насос (25100-2B700), если пробег превышает 120 тыс. км.

Использование неоригинальных комплектующих снижает ресурс на 30–40%.

При замене ремня критически важно выставить метки. На шкиве коленвала метка совмещается с риской на нижней крышке ГРМ (0° ВМТ), на распредвалах – с отверстиями на задней крышке. Допустимое отклонение – не более 1 зуба. После установки проверяют натяжение ремня: прогиб ветви между шкивами при усилии 2 кгс должен составлять 5–7 мм.

Типичные неисправности ГРМ и их причины:

• Стук гидрокомпенсаторов: загрязнение масла, износ плунжерной пары, низкое давление в системе (менее 1 бар на холостом ходу).
• Плавающая работа двигателя: растяжение ремня (допуск – не более 1 мм на 100 мм длины), износ фазовращателей, заедание клапанов.
• Повышенный расход масла: износ маслосъемных колпачков (замена при расходе более 0,5 л на 1000 км), направляющих втулок.

Для диагностики фазовращателей используют сканер с поддержкой протокола CAN. При отклонении угла регулировки более чем на 5° от заданного значения проверяют электромагнитные клапаны (сопротивление обмотки 6,5–8,5 Ом) и чистоту масляных каналов. Засорение каналов устраняют промывкой головки блока специальным составом (например, Liqui Moly 1990).

При капитальном ремонте ГРМ проводят:

1. Замер износа кулачков распредвалов (допуск – не более 0,1 мм).
2. Проверку герметичности клапанов (методом опрессовки керосином).
3. Замену сальников распредвалов (артикул 24014-2B000) и коленвала (21421-2B000).
4. Шлифовку седел клапанов под углом 45° (впуск) и 45°/30° (выпуск).

После сборки обязательна проверка компрессии (норма – 12–14 бар, разброс по цилиндрам не более 1 бар).
