Цепи с номинальным сопротивлением 6 кОм часто встречаются в аналоговых схемах, делителях напряжения и входных каскадах усилителей. Точный расчет необходим для обеспечения стабильности работы устройства, особенно при ограниченных допусках по току или напряжению. Например, при питании от источника 12 В ток через резистор составит 2 мА, что критично для маломощных компонентов.
Для подбора резисторов учитывайте не только номинал, но и допуск (±1%, ±5%) и мощность рассеивания. При токе 2 мА и напряжении 12 В мощность на резисторе 6 кОм составит 24 мВт – достаточно стандартного резистора 0,125 Вт. Однако в импульсных режимах или при повышенной температуре запас по мощности должен быть не менее 50%.

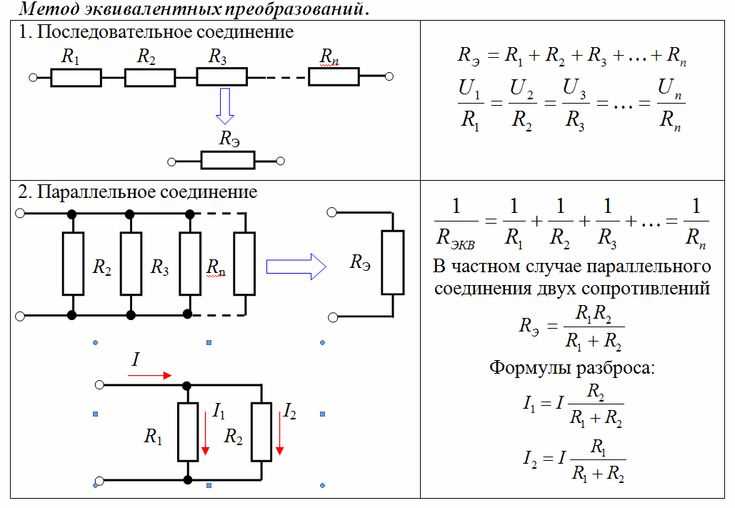

При параллельном или последовательном соединении резисторов используйте формулы:
Rобщ = R1 + R2 (последовательно) и
Rобщ = (R1 × R2) / (R1 + R2) (параллельно).
Для получения 6 кОм из стандартных номиналов (E24) подойдут пары 3 кОм + 3 кОм или 10 кОм || 15 кОм. Погрешность при этом не превысит ±2%.
Какие резисторы выбрать для получения суммарного сопротивления 6 кОм
Для последовательного соединения подойдут резисторы с номиналами из стандартного ряда E24 (допуск ±5%): 1 кОм + 2 кОм + 3 кОм или 1,5 кОм + 4,5 кОм. При параллельном соединении потребуются два резистора по 12 кОм (1/(1/12 + 1/12) = 6 кОм) или комбинация 10 кОм и 15 кОм (1/(1/10 + 1/15) ≈ 6 кОм). Учитывайте мощность: для токов до 10 мА достаточно резисторов на 0,125–0,25 Вт.
Смешанное соединение позволяет гибко подбирать номиналы. Например, два параллельных резистора по 8 кОм (суммарно 4 кОм) последовательно с резистором 2 кОм дадут 6 кОм. Для точной подгонки используйте подстроечные резисторы на 1–10 кОм с шагом регулировки 1–5%. Избегайте комбинаций с большим разбросом номиналов (например, 100 Ом + 5,9 кОм) – это усложняет расчеты и снижает стабильность.
При выборе учитывайте температурный коэффициент (ТКС): для прецизионных цепей берите резисторы с ТКС ≤100 ppm/°C (например, металлопленочные серии MFR или RN). В импульсных схемах отдавайте предпочтение резисторам с низкой индуктивностью (SMD-резисторы типоразмера 0805 или меньше). Для высокочастотных приложений избегайте углеродных резисторов – их паразитная емкость искажает сигнал.
Как соединить резисторы последовательно для достижения 6 кОм
Последовательное соединение резисторов – единственный способ суммировать их сопротивления. Общее сопротивление цепи Rобщ равно сумме номиналов всех резисторов: Rобщ = R1 + R2 + … + Rn. Для получения 6 кОм достаточно сложить резисторы, чьи значения в сумме дадут это число.
Минимальное количество резисторов – два. Например, 1 кОм + 5 кОм или 2 кОм + 4 кОм. Однако на практике удобнее использовать стандартные номиналы из ряда E24 (допуск ±5%) или E96 (±1%). В ряду E24 ближайшие комбинации: 3 кОм + 3 кОм или 2,2 кОм + 3,9 кОм.
Если требуется точное значение, избегайте округлений. Резисторы 2,7 кОм + 3,3 кОм дадут ровно 6 кОм. При отсутствии нужных номиналов используйте три резистора: 1,5 кОм + 2 кОм + 2,5 кОм. Проверяйте сумму мультиметром – допуски могут отклонять результат на ±5–10%.
Ток через все резисторы в последовательной цепи одинаков. Мощность рассеивания P распределяется пропорционально сопротивлению: Pn = I² × Rn. Если цепь рассчитана на 0,5 Вт, выбирайте резисторы с запасом мощности. Например, для 3 кОм + 3 кОм каждый должен выдерживать не менее 0,25 Вт.
При пайке следите за температурным режимом. Перегрев резисторов с допуском ±1% может изменить номинал на 0,1–0,3%. Используйте паяльник мощностью 25–40 Вт и ограничивайте время контакта до 2–3 секунд. Для критичных схем применяйте резисторы с металлопленочным покрытием – они стабильнее углеродных.
Варианты с четырьмя и более резисторами оправданы при отсутствии нужных номиналов. Комбинация 1 кОм + 1,2 кОм + 1,8 кОм + 2 кОм даст 6 кОм, но увеличивает паразитную индуктивность цепи. Для высокочастотных приложений избегайте длинных последовательных цепочек – используйте SMD-резисторы с низким ESR.
Проверка цепи после сборки обязательна. Подключите источник напряжения (например, 12 В) и измерьте ток: I = U / Rобщ. Для 6 кОм при 12 В ток составит 2 мА. Отклонение более 5% указывает на ошибку в номиналах или некачественное соединение.
Расчет параллельного соединения резисторов под заданное значение
Для получения эквивалентного сопротивления 6 кОм при параллельном соединении резисторов используйте формулу:
1/Rобщ = 1/R1 + 1/R2 + ... + 1/Rn.
Например, комбинация из двух резисторов по 12 кОм даст нужное значение: 1/6000 = 1/12000 + 1/12000.
При нестандартных номиналах применяйте онлайн-калькуляторы с функцией подбора ближайших серийных значений (E24, E96).
Учитывайте допуски: при 5% погрешности резисторов итоговое сопротивление может отклоняться на ±300 Ом.
- Для трех резисторов:
Rобщ = 6 кОмдостигается приR1 = 18 кОм,R2 = 18 кОм,R3 = 9 кОм(проверка:1/6000 = 1/18000 + 1/18000 + 1/9000). - Минимальное количество резисторов – 2, максимальное ограничено только физическими размерами платы.
- При использовании резисторов с разными номиналами (например, 10 кОм и 15 кОм) эквивалентное сопротивление составит 6 кОм:
1/6000 = 1/10000 + 1/15000. - Для точной настройки добавляйте подстроечные резисторы (например, 5 кОм) последовательно с фиксированными.
Комбинированное подключение резисторов: примеры схем на 6 кОм
Для получения эквивалентного сопротивления 6 кОм можно использовать параллельно-последовательные комбинации стандартных резисторов. Например, два резистора по 12 кОм, соединённые параллельно, дадут 6 кОм: Rэкв = (12 × 12) / (12 + 12) = 6 кОм. Этот метод удобен, если в наличии нет резисторов на 6 кОм, но есть номиналы кратные или близкие к требуемому.
Другая схема – последовательное соединение резистора 4,7 кОм и 1,3 кОм. Суммарное сопротивление составит 6 кОм, но допуск резисторов может внести погрешность. Для точной подгонки используйте подстроечный резистор на 1 кОм вместо 1,3 кОм, что позволит корректировать итоговое значение в пределах ±5%.
Трёхрезисторная схема: два резистора по 3 кОм параллельно (Rэкв = 1,5 кОм) и последовательно с ними резистор 4,5 кОм. Итоговое сопротивление: 1,5 + 4,5 = 6 кОм. Преимущество – возможность использовать распространённые номиналы 3 кОм и 4,5 кОм, которые часто встречаются в наборах.
Для снижения мощностной нагрузки на отдельные элементы применяют комбинацию из четырёх резисторов: два по 3 кОм параллельно (1,5 кОм) и два по 9 кОм параллельно (4,5 кОм), соединённые последовательно. Общее сопротивление – 6 кОм, а мощность распределяется равномерно, что критично при работе с токами свыше 10 мА.
В цепях с высокими требованиями к точности используют схему с резисторами 5,6 кОм и 400 Ом, соединёнными последовательно. Допуск 1% на резисторе 5,6 кОм и подбор 400 Ом с точностью 0,1% позволяют достичь итогового сопротивления 6 кОм с отклонением менее 0,5%. Такая конфигурация востребована в измерительных мостах и прецизионных делителях напряжения.
При ограниченном ассортименте номиналов подойдёт схема из трёх резисторов: 10 кОм параллельно с 15 кОм (Rэкв = 6 кОм). Расчёт: (10 × 15) / (10 + 15) = 6 кОм. Метод эффективен, если требуется быстро собрать цепь без дополнительных вычислений, но мощность каждого резистора должна быть не менее расчётной для избежания перегрева.
Погрешности резисторов и их влияние на итоговое сопротивление
Резисторы с номиналом 6 кОм выпускаются с допусками от ±0,1% до ±10%. При последовательном соединении двух резисторов с допуском ±5% итоговое сопротивление может варьироваться от 11,4 кОм до 12,6 кОм. Для параллельного соединения тех же элементов диапазон сужается до 2,85–3,15 кОм. Эти отклонения критичны в прецизионных схемах, где требуется стабильность коэффициента усиления или точная настройка фильтров.
В таблице ниже приведены расчетные погрешности для типовых комбинаций резисторов с допуском ±1% и ±5% при номинале 6 кОм:
| Тип соединения | Допуск резисторов | Минимальное R (кОм) | Максимальное R (кОм) | Абсолютная погрешность (кОм) |
|---|---|---|---|---|
| Последовательное | ±1% | 11,88 | 12,12 | ±0,12 |
| Последовательное | ±5% | 11,40 | 12,60 | ±0,60 |
| Параллельное | ±1% | 2,97 | 3,03 | ±0,03 |
| Параллельное | ±5% | 2,85 | 3,15 | ±0,15 |
Для минимизации погрешностей используйте резисторы с допуском не хуже ±1% в цепях обратной связи операционных усилителей или делителях напряжения. При невозможности подбора прецизионных компонентов применяйте подстроечные резисторы с шагом регулировки не более 0,5% от номинала. В высокочастотных схемах учитывайте также температурный коэффициент сопротивления (ТКС), который для металлопленочных резисторов составляет ±50 ppm/°C – при изменении температуры на 20°C сопротивление 6 кОм может измениться на ±6 Ом.
При проектировании цепей с жесткими требованиями к точности (например, измерительные мосты) комбинируйте резисторы с противоположными знаками допусков. Если один резистор имеет +3%, а второй –3%, их последовательное соединение даст суммарную погрешность ±0% при идеальном подборе. На практике такой метод снижает общую погрешность в 2–3 раза по сравнению с использованием резисторов из одной партии.
Онлайн-калькуляторы для быстрого подбора номиналов под 6 кОм
Для точного расчета сопротивлений в цепях с требуемым значением 6 кОм удобно использовать специализированные онлайн-инструменты. Калькуляторы, такие как Resistor Calculator от Digi-Key или Series/Parallel Resistor Calculator от All About Circuits, позволяют вводить целевое сопротивление и получать комбинации стандартных номиналов (E12, E24, E96) с погрешностью менее 1%. Например, для 6 кОм калькулятор предложит варианты: 5,6 кОм + 390 Ом (E24) или 4,7 кОм + 1,3 кОм (E12), с указанием итоговой точности.
При работе с делителями напряжения или фильтрами нижних частот критически важна не только сумма сопротивлений, но и их соотношение. Инструмент Voltage Divider Calculator на сайте Electronics-Tutorials автоматически подбирает пары резисторов для заданного коэффициента деления, сохраняя общую нагрузку в 6 кОм. Например, для деления 5 В до 2,5 В калькулятор предложит связку 3 кОм + 3 кОм, а для 5 В до 1 В – 5 кОм + 1 кОм.
- Resistor Color Code Calculator (например, от Digi-Key) – переводит цветовые маркировки в числовые значения и наоборот, что полезно при подборе реальных компонентов. Вводите 6 кОм, и калькулятор покажет полосы: синий-черный-красный-золотой (5% допуск).
- Tolerance Calculator – рассчитывает минимальное и максимальное сопротивление с учетом допуска. Для резистора 6 кОм ±5% диапазон составит 5,7–6,3 кОм, что важно при проектировании прецизионных схем.
- Power Dissipation Calculator – определяет рассеиваемую мощность по формуле P = U²/R. При напряжении 12 В и сопротивлении 6 кОм мощность составит 24 мВт, что позволяет выбрать резисторы типоразмера 0402 или 0603.

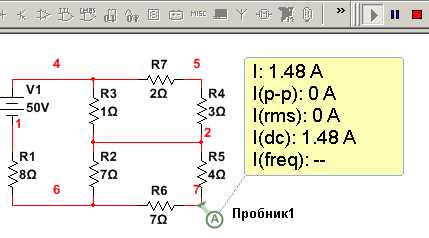

Для сложных цепей с несколькими резисторами подойдет Circuit Simulator от Falstad или EveryCircuit. Эти инструменты визуализируют ток, напряжение и эквивалентное сопротивление в реальном времени. Задав цепь из трех резисторов (например, 2 кОм, 2 кОм и 2 кОм параллельно-последовательно), можно мгновенно увидеть, что итоговое сопротивление составит 6 кОм, а при изменении одного из номиналов – пересчитать параметры автоматически.
Проверка расчетов мультиметром: пошаговая инструкция
Снимите показания с дисплея мультиметра. Если значение близко к 6 кОм (например, 5,98 кОм или 6,02 кОм), расчеты верны. Допустимое отклонение зависит от класса точности резисторов: для 5% допуска (золотая полоса) разброс составит 5,7–6,3 кОм, для 1% (коричневая полоса) – 5,94–6,06 кОм. При значительном расхождении (например, 4,5 кОм) проверьте правильность монтажа или замените резистор.
Для проверки последовательных цепей измеряйте сопротивление между крайними точками. Сумма отдельных резисторов должна совпадать с общим значением. Например, два резистора по 3 кОм дадут 6 кОм. В параллельных цепях используйте формулу: 1/Rобщ = 1/R1 + 1/R2. Для двух резисторов по 12 кОм результат должен быть 6 кОм. Если мультиметр показывает бесконечность (OL), ищите обрыв.
Запишите результаты измерений и сравните их с расчетными данными. Если погрешность превышает допустимые пределы, перепроверьте схему на наличие паразитных сопротивлений (например, некачественных паек или окисленных контактов). При необходимости используйте функцию прозвонки мультиметра для поиска коротких замыканий. Для цепей с индуктивными или емкостными элементами проводите измерения только после полного разряда компонентов.
Типичные ошибки при подборе резисторов для цепи на 6 кОм
Первая распространенная ошибка – игнорирование допуска резисторов. Стандартные резисторы имеют допуск ±5%, ±1% или даже ±0,1%. При расчете цепи на 6 кОм с допуском ±5% фактическое сопротивление может варьироваться от 5,7 до 6,3 кОм. Это критично для схем с жесткими требованиями к току или напряжению, например, в делителях напряжения или усилителях. Для точных приложений выбирайте резисторы с допуском ±1% или используйте подстроечные резисторы для калибровки.
Неправильный выбор мощности рассеивания приводит к перегреву и выходу резистора из строя. Для цепи с напряжением 12 В и сопротивлением 6 кОм ток составит 2 мА, а мощность – всего 24 мВт. Однако при импульсных нагрузках или кратковременных скачках напряжения мощность может превышать номинал. Резисторы на 0,125 Вт в таких условиях сгорят. Всегда рассчитывайте мощность с запасом: для данной цепи подойдет резистор на 0,25 Вт или выше.
Ошибка при параллельном или последовательном соединении резисторов – неверный расчет эквивалентного сопротивления. Например, попытка получить 6 кОм из двух резисторов по 12 кОм в параллели даст 6 кОм, но если один из них имеет допуск +5% (12,6 кОм), а второй -5% (11,4 кОм), итоговое сопротивление составит 5,985 кОм. Для точной подгонки используйте комбинации из трех и более резисторов или применяйте прецизионные компоненты.
Неучет температурного коэффициента сопротивления (ТКС) приводит к дрейфу параметров при нагреве. Резисторы с ТКС 100 ppm/°C изменят сопротивление на 0,6 Ом при нагреве на 10°C. В цепях с высокой стабильностью (например, в измерительных приборах) это недопустимо. Выбирайте резисторы с ТКС 25 ppm/°C или ниже, особенно если схема работает в широком температурном диапазоне.
Использование резисторов с высоким уровнем шума в чувствительных цепях – частая ошибка. Углеродные резисторы генерируют шум до 10 мкВ/В, что критично для аудиоцепей или усилителей с высоким коэффициентом усиления. Для цепей на 6 кОм в таких приложениях подходят металлопленочные или проволочные резисторы с уровнем шума ниже 0,1 мкВ/В.
Пренебрежение паразитными параметрами резисторов (индуктивностью и емкостью) в высокочастотных цепях искажает сигнал. Проволочные резисторы имеют индуктивность до 1 мкГн, что на частоте 1 МГц создает импеданс 6,28 Ом. Для ВЧ-приложений используйте безындуктивные резисторы (например, SMD-типа) или учитывайте паразитные эффекты при моделировании схемы.
