Поддон картера на Газели Бизнес (модели с двигателями УМЗ-4216 или Cummins ISF2.8) – уязвимый элемент, требующий периодического обслуживания. Его демонтаж необходим при замене прокладки, очистке от отложений или ремонте масляного насоса. Ошибки при снятии приводят к повреждению резьбы сливной пробки, деформации фланца или попаданию грязи в систему смазки. В этой инструкции – точные шаги для безопасного демонтажа с учетом конструктивных особенностей автомобиля.
Газель Бизнес оснащена поддоном из штампованной стали толщиной 1,2–1,5 мм, закрепленным на блоке цилиндров 16 болтами М8 (для УМЗ-4216) или 18 болтами М8 (для Cummins). Прокладка – резинопробковая или металлопластиковая, зависит от года выпуска. Перед началом работ убедитесь, что автомобиль установлен на ровной площадке с уклоном не более 2°, иначе масло не сольется полностью. Используйте домкрат с подставками под лонжероны – поддон не выдержит вес машины.
Инструменты: головка на 13 мм с удлинителем, динамометрический ключ (момент затяжки болтов – 12–15 Н·м), плоская отвертка, емкость для слива масла объемом не менее 6 литров, очиститель карбюратора и герметик ABRO 11AB или аналог. Избегайте ударных инструментов – резьба в блоке алюминиевая и легко срывается. Если болты прикипели, обработайте их WD-40 за 30 минут до демонтажа.
Начинайте со слива масла: прогрейте двигатель до 60–70°C, открутите пробку ключом на 17 мм и дайте жидкости стечь в течение 15 минут. Удалите остатки масла из поддона ветошью – это предотвратит загрязнение рабочей зоны. Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с металлическими деталями.
Какие инструменты и материалы понадобятся для демонтажа поддона
Для снятия поддона на Газели Бизнес потребуется стандартный набор ключей: головки на 10, 12, 13 и 17 мм с трещоткой, удлинителем и карданным шарниром для доступа к труднодоступным болтам. Обязательно используйте торцевой ключ на 19 мм для сливной пробки и динамометрический ключ (если планируется обратная сборка с соблюдением момента затяжки). Дополнительно пригодятся пассатижи для снятия хомутов шлангов и отвёртка с плоским шлицем для отсоединения датчика уровня масла. Для защиты рук от масла и грязи подготовьте нитриловые перчатки и ветошь.
Не забудьте про технические жидкости: ёмкость на 6–8 литров для слива отработанного масла, прокладку поддона (артикул 406.1009070-01 для двигателей ЗМЗ-405/406) и герметик для прокладок (например, ABRO Grey 999 или Victor Reinz Reinzosil). Если поддон деформирован или имеет следы коррозии, заранее приобретите новый – оригинальный каталожный номер 406.1009010-01. Для очистки поверхностей пригодится обезжириватель (уайт-спирит или очиститель тормозов) и металлическая щётка.
Как безопасно слить масло перед снятием поддона
Перед началом работ прогрейте двигатель до температуры 60–70°C – горячее масло стекает быстрее и полнее удаляет механические примеси. Заглушите мотор и установите автомобиль на ровную площадку, зафиксировав колеса противооткатными упорами. Поднимите переднюю часть Газели Бизнес на домкрате или подъемнике, соблюдая требования безопасности: используйте страховочные стойки, если работаете на домкрате.
Под сливное отверстие поддона установите емкость объемом не менее 6 литров – это стандартный объем масла в двигателе Cummins ISF2.8. Открутите пробку ключом на 17 мм, удерживая ее рукой, чтобы избежать падения в емкость. Дайте маслу стечь полностью: на это уйдет 10–15 минут. Проверьте состояние уплотнительного кольца пробки – при деформации или трещинах замените его на новое (артикул 4921563).
Если масло сливается медленно или не полностью, проверьте наличие грязи в сливном канале. Используйте тонкую проволоку или магнит для удаления металлической стружки, но избегайте повреждения резьбы. При сильном загрязнении промойте канал керосином, предварительно закрыв отверстие пробкой и залив 200–300 мл жидкости через заливную горловину. После промывки повторите слив.
Не допускайте попадания масла на горячие детали двигателя – это может вызвать возгорание. Работайте в перчатках из маслостойкого материала (например, нитриловых) и защитных очках. Если масло пролилось на пол, засыпьте пятно песком или опилками и соберите в герметичный контейнер для утилизации. Отработанное масло сдавайте в специализированные пункты приема.
После слива протрите сливное отверстие и пробку ветошью без ворса. Затяните пробку с моментом 30–35 Н·м – превышение усилия приведет к срыву резьбы. Убедитесь, что поддон не имеет видимых повреждений (трещин, вмятин), прежде чем приступать к его демонтажу. Если планируется замена масла, установите новый масляный фильтр (артикул LF16004) до заливки свежей смазки.
Пошаговая инструкция по отсоединению креплений поддона
Перед началом работ убедитесь, что двигатель остыл. Поддон на Газели Бизнес крепится 19 болтами М8 с головкой на 13 мм. Используйте торцевую головку с удлинителем – стандартный ключ не обеспечит необходимый доступ к задним креплениям. Зафиксируйте болты в порядке, обратном их установке, чтобы избежать перекоса при сборке.
Отсоедините защиту картера, если она установлена. На моделях с 2013 года защита крепится 6 болтами М10 (головка на 17 мм) и двумя пластиковыми фиксаторами в передней части. Пластиковые клипсы снимайте плоской отвёрткой, поддевая их за край – не тяните за центральную часть, чтобы не сломать.
Слейте масло через сливную пробку в чистую ёмкость. Пробка расположена в задней части поддона, имеет головку на 17 мм и уплотнительное кольцо из меди. После слива проверьте состояние кольца – при деформации замените на новое (артикул 406.1009070). Очистите резьбу пробки от грязи металлической щёткой.
Отсоедините датчик уровня масла, расположенный с левой стороны поддона. Датчик крепится одним болтом М6 (ключ на 10 мм) и имеет разъём с фиксатором. Нажмите на фиксатор и потяните разъём вниз – не дёргайте за провода. Закройте разъём полиэтиленом, чтобы исключить попадание грязи.
Ослабьте болты крепления поддона в последовательности, указанной в таблице. Начинайте с центральных болтов, постепенно переходя к краям. Момент затяжки болтов – 12–15 Н·м. При откручивании используйте динамометрический ключ, чтобы не сорвать резьбу в блоке цилиндров.
| Номер болта | Расположение | Особенности |
|---|---|---|
| 1–4 | Центральная часть | Доступ свободный, без препятствий |
| 5–8 | Передняя часть (ближе к масляному насосу) | Требуется удлинитель для головки |
| 9–12 | Задняя часть (возле коробки передач) | Болты утоплены, используйте карданный шарнир |
| 13–19 | Боковые стороны | Часть болтов скрыта под кронштейнами |
После ослабления всех болтов аккуратно отделите поддон от блока цилиндров. Используйте резиновый молоток – лёгкими ударами по углам поддона разрушьте герметик. Не применяйте металлические инструменты: риск повредить привалочную поверхность. Если поддон не отходит, проверьте наличие незамеченных болтов или остатков герметика в труднодоступных местах.
Очистите привалочные поверхности поддона и блока цилиндров от старого герметика. Используйте пластиковый скребок и обезжириватель (например, ABRO AB-80). Удалите остатки герметика из масляных каналов блока – даже небольшой кусочек может нарушить работу системы смазки. Проверьте поддон на наличие трещин, особенно в области сливной пробки и датчика уровня масла.
Как аккуратно отделить поддон от блока цилиндров без повреждений
Для отделения поддона применяйте специальные лопатки из нейлона или фибергласса толщиной 3–4 мм: вставляйте их в зазор между блоком и поддоном, аккуратно поддевая по периметру. На участках с сильным прилипанием герметика (обычно в районе масляного насоса) используйте тонкий нож с затупленным лезвием, чтобы срезать излишки, не царапая поверхности. После отделения очистите остатки герметика с фланцев поддона и блока цилиндров пластиковым скребком или насадкой на дрель с войлочным кругом – металлические щетки оставляют микроцарапины, которые приведут к утечкам масла при последующей установке.
Что делать, если поддон прикипел и не снимается
Прикипание поддона на Газели Бизнес чаще всего происходит из-за коррозии или засыхания герметика. Перед началом работ убедитесь, что слито все масло, а двигатель остыл. Используйте ударную отвёртку или зубило с молотком, чтобы аккуратно обстучать фланец поддона по периметру – вибрация разрушает окисные связи. Избегайте чрезмерных усилий, чтобы не деформировать металл.
Если обстукивание не дало результата, примените проникающую смазку (например, WD-40, Liquid Wrench или отечественный «Унисма»). Нанесите состав на стык поддона и блока цилиндров, дайте впитаться 15–20 минут, затем повторите попытку снятия. Для лучшего эффекта прогрейте поддон строительным феном до 60–80°C – тепловое расширение ослабит сцепление. Не используйте паяльную лампу: риск перегрева и деформации высок.
- Проверьте наличие скрытых болтов или гаек – на Газели Бизнес они могут располагаться под защитными кожухами или в труднодоступных местах.
- Используйте специальные съёмники для поддонов с резьбовыми шпильками – они равномерно распределяют усилие и снижают риск повреждения.
- Если поддон не поддаётся, срежьте герметик по периметру острым ножом или шабером, но не задевайте поверхность блока.
В крайнем случае допустимо использовать рычаг, но только через деревянную проставку, чтобы не повредить поддон. Подложите брусок под рычаг и аккуратно надавливайте, контролируя равномерность отрыва. Если поддон треснул или деформировался, замените его – даже микротрещины приведут к утечкам масла. После снятия очистите поверхности от остатков герметика металлической щёткой или наждачной бумагой (зернистость P80–P120).
Как очистить поверхности блока и поддона перед установкой
Перед сборкой удалите остатки старой прокладки и герметика с привалочных поверхностей блока цилиндров и поддона. Используйте пластиковый или деревянный скребок – металлические инструменты оставляют риски, провоцирующие утечки масла. Для труднодоступных мест подойдет заточенная деревянная палочка или специальная щетка с нейлоновой щетиной. Обработайте поверхности обезжиривателем на основе ацетона или уайт-спирита, нанесенным на безворсовую салфетку, – бензин и дизельное топливо оставляют маслянистую пленку.
Проверьте плоскостность привалочных поверхностей с помощью металлической линейки и щупа. Допустимый зазор – не более 0,05 мм на длине 100 мм. При превышении нормы блок или поддон требуют фрезеровки. После обезжиривания протрите поверхности чистой тканью, смоченной в моторном масле, чтобы предотвратить коррозию перед нанесением герметика.
Для финальной очистки используйте сжатый воздух под давлением 4–6 бар, направляя струю под углом 45° к поверхности. Убедитесь, что в масляных каналах блока и отверстиях под болты поддона нет стружки или грязи – даже мелкие частицы нарушают герметичность. Не применяйте ветошь с ворсом: оставшиеся волокна могут забить маслоприемник.

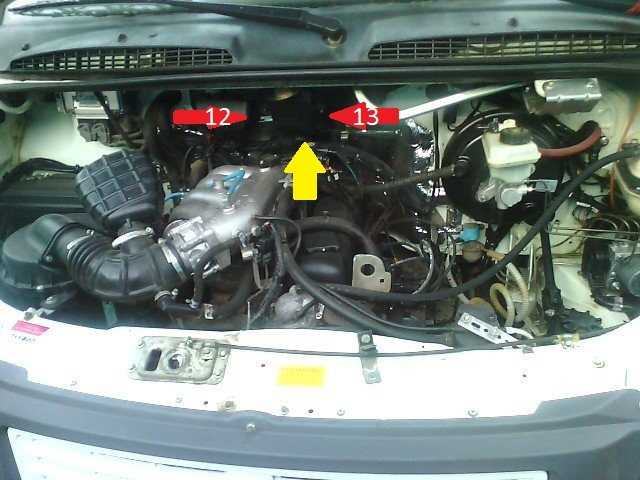

Какие прокладки и герметики использовать при обратной сборке
Для Газели Бизнес с двигателем УМЗ-4216 или Cummins ISF2.8 требуются прокладки из разных материалов в зависимости от узла. Поддон картера комплектуется паронитовой прокладкой толщиной 0,8–1,0 мм – артикул 4216-1009070-01 для УМЗ или 5281925 для Cummins. Паронит выдерживает температуру до +250°C и устойчив к маслам, но при установке его необходимо смазать тонким слоем герметика для исключения протечек.
На стыке поддона с блоком цилиндров Cummins используйте металлизированную прокладку с резиновым уплотнением – артикул 5281926. Она обеспечивает герметичность при высоком давлении масла и не требует дополнительного герметика. Для УМЗ-4216 аналогичная прокладка имеет артикул 4216-1009070-10. При замене проверяйте целостность резиновых вставок – трещины или деформации приведут к утечкам.
Герметик выбирайте с учетом условий эксплуатации. Для поддона подойдет анаэробный состав Loctite 574 или его аналог Permatex 51813. Наносите его только на чистую поверхность слоем 0,5–1 мм по периметру, избегая попадания внутрь картера. Для двигателей Cummins допускается использование термостойкого силиконового герметика Victor Reinz Reinzosil+ с рабочей температурой до +300°C, но его необходимо выдерживать 15 минут перед затяжкой болтов.
На сливной пробке используйте медную уплотнительную шайбу – артикул 24-1009045 для УМЗ или 5281927 для Cummins. Медь деформируется под давлением, обеспечивая плотное прилегание. Перед установкой прогрейте шайбу до +100°C – это увеличит пластичность и предотвратит течи. Не применяйте герметики на резьбе пробки – они нарушат теплоотвод и могут вызвать заклинивание.
При сборке масляного насоса или крышки привода ГРМ используйте только оригинальные прокладки – артикул 4216-1011064-01 для УМЗ или 5281928 для Cummins. Эти узлы критичны к точности прилегания, и замена на неоригинал часто приводит к падению давления масла. Герметики здесь не применяются – прокладки устанавливаются насухо, а болты затягиваются динамометрическим ключом с усилием 12–15 Н·м.
Проверка герметичности и запуск двигателя после установки поддона
Перед запуском выполните визуальный осмотр:
- Проверьте затяжку всех болтов поддона динамометрическим ключом (момент 12–15 Н·м для М6, 20–25 Н·м для М8).
- Убедитесь в отсутствии подтёков на стыке поддона с блоком цилиндров и в местах крепления сливной пробки (момент затяжки 30–40 Н·м).
- Осмотрите прокладку: она должна быть целой, без смещений или замятий.
Запустите двигатель на 30–40 секунд, затем заглушите и выждите 2–3 минуты. Повторите процедуру 2–3 раза, постепенно увеличивая время работы до 2–3 минут. После каждого запуска проверяйте:
- Давление масла по контрольной лампе (должна погаснуть через 1–2 секунды после старта).
- Отсутствие посторонних шумов из картера (стук, скрежет).
- Герметичность соединений – используйте фонарик для осмотра труднодоступных мест.
Если после 10–15 минут работы двигателя на холостых оборотах (800–900 об/мин) подтёков не обнаружено, проведите тестовый заезд на 5–10 км. После поездки повторно проверьте уровень масла (должен остаться в пределах нормы) и осмотрите поддон на предмет свежих следов утечки. При появлении масляных пятен подтяните проблемные болты или замените прокладку.
