Почему сопротивление амперметра должно быть малым

Амперметр измеряет силу тока в цепи, подключаясь к ней последовательно. Его внутреннее сопротивление непосредственно влияет на точность показаний. При сопротивлении прибора, превышающем 0,1 Ом, погрешность измерений в цепях с током 1 А может достигать 1–5%. В низкоомных цепях (например, в системах с током 10 А и выше) даже сопротивление 0,01 Ом вызывает падение напряжения до 0,1 В, что искажает реальные параметры схемы.

Идеальный амперметр должен иметь сопротивление, близкое к нулю, чтобы минимизировать его влияние на цепь. В реальных приборах сопротивление шунта (параллельного резистора) подбирается так, чтобы на нём падало не более 50–100 мВ при максимальном измеряемом токе. Например, для амперметра с диапазоном 0–10 А шунт с сопротивлением 0,01 Ом обеспечит падение напряжения 0,1 В, что считается допустимым для большинства применений.

Превышение допустимого внутреннего сопротивления приводит к двум критическим последствиям: снижению тока в цепи и нагреву прибора. В цепях с высоким током (50 А и более) сопротивление амперметра в 0,05 Ом вызовет рассеивание мощности до 12,5 Вт, что требует дополнительного охлаждения. В прецизионных измерениях (например, в лабораторных условиях) используют амперметры с сопротивлением менее 0,001 Ом, чтобы погрешность не превышала 0,1%.

При выборе амперметра всегда проверяйте его внутреннее сопротивление и максимальное падение напряжения. Для цепей с током до 1 А допустимо сопротивление до 0,1 Ом, для 10 А – не более 0,01 Ом, а для 100 А – менее 0,001 Ом. Игнорирование этих параметров приводит к систематическим ошибкам, особенно в цепях с низким напряжением питания (например, 3,3 В или 5 В).

Как внутреннее сопротивление амперметра влияет на точность измерений тока

Амперметр включается в цепь последовательно, и его внутреннее сопротивление становится частью общего сопротивления контура. Даже незначительное сопротивление прибора изменяет ток в цепи, особенно в низкоомных схемах. Например, при измерении тока в 1 А в цепи с сопротивлением 0,1 Ом амперметр с внутренним сопротивлением 0,01 Ом снизит реальный ток на 9,1%. Это систематическая погрешность, которую невозможно устранить без корректировки показаний.

В высокоточных измерениях, где допустимая погрешность не превышает 0,1%, внутреннее сопротивление амперметра должно быть на два порядка ниже сопротивления нагрузки. Для цепей с сопротивлением 1 Ом прибор должен иметь сопротивление не более 0,01 Ом. На практике это достигается применением шунтов с сопротивлением в микроомах или использованием электронных амперметров с обратной связью, компенсирующей падение напряжения на измерительном элементе.

Влияние внутреннего сопротивления особенно критично в импульсных цепях, где динамическое сопротивление нагрузки может меняться в широких пределах. Амперметр с высоким сопротивлением искажает форму тока, сглаживая фронты импульсов. Например, при измерении тока с фронтом 1 мкс в цепи с индуктивностью 1 мкГн амперметр с сопротивлением 0,1 Ом внесет задержку 10 мкс, что неприемлемо для анализа переходных процессов.

Для минимизации погрешности в цепях постоянного тока применяют амперметры с компенсационными схемами. Такие приборы используют операционные усилители, которые поддерживают нулевое напряжение на измерительном резисторе, фактически устраняя его влияние на цепь. Погрешность измерений в этом случае снижается до 0,01% при сопротивлении нагрузки от 0,01 Ом.

В цепях переменного тока внутреннее сопротивление амперметра взаимодействует с реактивными элементами, вызывая фазовые сдвиги. При частоте 50 Гц и сопротивлении амперметра 0,1 Ом в цепи с емкостью 100 мкФ фазовый сдвиг составит 1,8°, что эквивалентно погрешности в 3,1% при измерении действующего значения тока. Для высокочастотных измерений используют трансформаторы тока с низким сопротивлением вторичной обмотки, не превышающим 0,001 Ом.

При выборе амперметра для конкретной задачи необходимо сопоставлять его внутреннее сопротивление с параметрами цепи. В документации к приборам указывается максимально допустимое сопротивление нагрузки, при котором погрешность не превышает заявленную. Например, амперметр с классом точности 0,5% и сопротивлением 0,05 Ом гарантирует погрешность не более 0,5% только при сопротивлении цепи выше 10 Ом.

Калибровка амперметров проводится с учетом их внутреннего сопротивления. В лабораторных условиях эталонные резисторы с сопротивлением 0,001 Ом позволяют измерять ток с погрешностью менее 0,001%. Для полевых измерений рекомендуется использовать приборы с автоматической компенсацией сопротивления или вносить поправки в показания на основе предварительных расчетов.

Почему высокое сопротивление амперметра искажает реальные значения в цепи

Амперметр включается в цепь последовательно, и его внутреннее сопротивление становится частью общего сопротивления участка. Если это сопротивление велико (например, 10 Ом в цепи с нагрузкой 50 Ом), ток уменьшается пропорционально увеличению суммарного сопротивления. Формула I = U/(R_нагрузки + R_амперметра) показывает: при напряжении 10 В и сопротивлении амперметра 10 Ом реальный ток 0,2 А снизится до 0,167 А – погрешность составит 16,5%. Для точных измерений допустимое сопротивление амперметра не должно превышать 1% от сопротивления нагрузки.

В низкоомных цепях (например, пусковые токи двигателей) даже небольшое сопротивление амперметра критично. При сопротивлении нагрузки 0,1 Ом и амперметра 0,05 Ом ток упадет на 33%. Производители указывают максимальное сопротивление прибора: для мультиметров в режиме измерения тока оно обычно составляет 0,1–0,5 Ом. Превышение этого значения ведет к систематической ошибке, особенно в цепях с малым напряжением (менее 5 В).

Практический пример: при измерении тока зарядки аккумулятора (12 В, 5 А) с сопротивлением амперметра 0,2 Ом падение напряжения на приборе составит 1 В. Это не только занижает показания на 8,3%, но и снижает эффективное напряжение на нагрузке, искажая условия работы устройства. В импульсных цепях (например, блоках питания) высокое сопротивление амперметра может вызвать сбои из-за изменения динамических характеристик.

Для минимизации влияния используют амперметры с шунтами. Шунт – это низкоомный резистор (обычно 0,01–0,1 Ом), параллельно которому подключается измерительный прибор. Ток распределяется между шунтом и амперметром в соотношении их сопротивлений: при шунте 0,01 Ом и сопротивлении амперметра 10 Ом через прибор протекает лишь 0,1% общего тока. Это позволяет измерять токи до сотен ампер с погрешностью менее 1%.

В цифровых мультиметрах проблема решается программно: прибор измеряет падение напряжения на известном сопротивлении (шунте) и вычисляет ток по закону Ома. Однако даже здесь важно учитывать сопротивление проводов и контактов – при токе 10 А и сопротивлении контактов 0,005 Ом погрешность составит 50 мВ, что эквивалентно 0,5% для цепи 10 В. Для точных измерений рекомендуется использовать четырехпроводную схему (метод Кельвина), исключающую влияние сопротивления подводящих проводов.

При выборе амперметра ориентируются на два параметра: максимальный измеряемый ток и внутреннее сопротивление. Для цепей с током до 1 А допустимо сопротивление до 0,1 Ом; для токов 10 А и выше – не более 0,01 Ом. В высокоточных измерениях (например, в метрологии) применяют амперметры с сопротивлением менее 0,001 Ом, а для калибровки используют эталонные шунты класса точности 0,01%. Игнорирование этих требований приводит к ошибкам, которые невозможно компенсировать даже при последующей обработке данных.

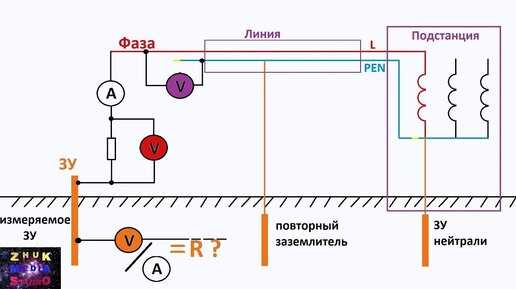

Какие последствия возникают при подключении амперметра с большим сопротивлением

Подключение амперметра с внутренним сопротивлением выше 0,1 Ом в цепь с током 1 А вызывает падение напряжения более 0,1 В, что искажает реальные параметры схемы. В низковольтных цепях (например, 5 В) это приводит к снижению тока на 2–5%, а в прецизионных измерениях – к ошибкам до 10%. Для микроконтроллерных систем с чувствительностью 1 мВ такие отклонения критичны: датчики тока выдают неверные данные, что нарушает работу алгоритмов управления.

В силовых цепях с индуктивной нагрузкой (двигатели, трансформаторы) высокое сопротивление амперметра провоцирует дополнительные потери мощности. При токе 10 А и сопротивлении прибора 1 Ом рассеиваемая мощность достигает 100 Вт – это перегрев контактов, ускоренное старение изоляции и риск возгорания. В промышленных установках такие потери увеличивают энергопотребление на 3–7%, что при круглосуточной эксплуатации оборачивается перерасходом в тысячи киловатт-часов в год.

Для точных измерений используйте амперметры с сопротивлением не более 0,01 Ом на 1 А измеряемого тока. В цепях с током свыше 50 А применяйте шунты с сопротивлением 0,001 Ом или бесконтактные датчики Холла. Перед подключением проверяйте паспортные данные прибора: сопротивление должно быть указано с точностью до 5% от номинала. При работе с импульсными токами выбирайте амперметры с частотным диапазоном, превышающим частоту сигнала в 10 раз.

Как правильно выбирать амперметр с минимальным внутренним сопротивлением для разных задач

Внутреннее сопротивление амперметра напрямую влияет на точность измерений. Для цепей с низким импедансом (например, автомобильные стартеры или мощные блоки питания) допустимое сопротивление прибора не должно превышать 0,01 Ом. Превышение этого значения приведёт к падению напряжения на амперметре, искажая реальные токи. В высокоточных лабораторных измерениях (например, при калибровке датчиков) требуются приборы с сопротивлением менее 0,001 Ом, иначе погрешность превысит допустимые 0,1%.

Для измерения токов в диапазоне 1–10 А подойдут аналоговые амперметры с шунтами на 50–100 мВ падения напряжения. Цифровые мультиметры в этом диапазоне часто имеют сопротивление 0,1–0,5 Ом, что критично для чувствительных схем. При токах свыше 50 А используйте внешние шунты с сопротивлением 0,0001–0,001 Ом, так как встроенные измерители не обеспечивают нужной точности. Проверяйте паспортные данные: производители указывают сопротивление для каждого диапазона измерений.

В импульсных цепях (например, в источниках питания с ШИМ) внутреннее сопротивление амперметра должно быть минимальным, чтобы не искажать форму сигнала. Для таких задач выбирайте приборы с полосой пропускания не менее 100 кГц и сопротивлением менее 0,05 Ом. Осциллографические токовые пробники с активными датчиками Холла здесь предпочтительнее, так как их сопротивление стремится к нулю, а погрешность не превышает 1%.

При работе с малыми токами (менее 1 мА) ключевым параметром становится не только сопротивление, но и чувствительность прибора. Микроамперметры с сопротивлением 1–10 Ом подходят для измерения токов утечки в диэлектриках или слаботочных сенсорах. Однако для полупроводниковых схем (например, в микроконтроллерах) даже такое сопротивление может нарушить работу. Здесь используйте специализированные приборы с входным сопротивлением менее 0,1 Ом и разрешением 10 нА.

Для промышленных применений (например, контроль токов в электродвигателях) амперметры должны выдерживать перегрузки до 10-кратного номинала без повреждений. В таких случаях выбирайте приборы с защитой от перенапряжений и сопротивлением 0,005–0,02 Ом. Клещевые амперметры с трансформаторным принципом работы здесь оптимальны: их сопротивление практически равно нулю, а диапазон измерений достигает 1000 А без прямого подключения к цепи.

При выборе амперметра всегда сверяйте его внутреннее сопротивление с импедансом измеряемой цепи. Если сопротивление прибора превышает 1% от сопротивления нагрузки, погрешность станет заметной. Для прецизионных задач используйте приборы с компенсацией падения напряжения или калибруйте их с помощью эталонных источников тока. В критических приложениях (например, медицинское оборудование) допустимое сопротивление амперметра оговаривается стандартами и не должно превышать 0,0005 Ом.

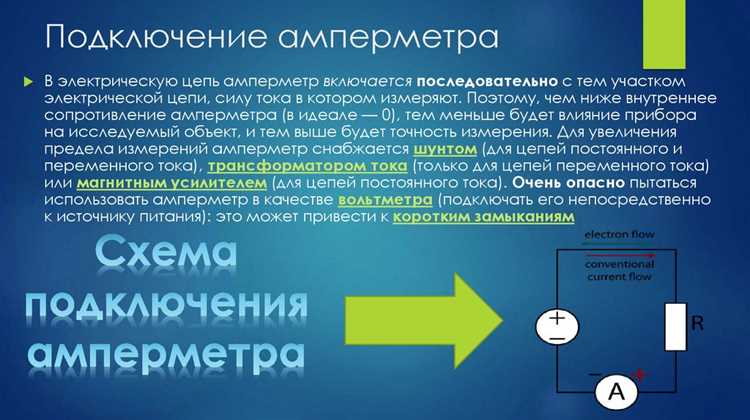

Какие методы используют для снижения сопротивления амперметра в реальных схемах

Основной способ снижения внутреннего сопротивления амперметра – применение шунтирующих резисторов. Шунт подключается параллельно измерительной катушке прибора, принимая на себя основную часть тока. Для расчёта сопротивления шунта используют формулу: R_ш = R_и / (n − 1), где R_и – сопротивление измерительной системы, n – коэффициент расширения диапазона измерений. Например, при R_и = 1 Ом и требуемом увеличении диапазона в 10 раз (n = 10) сопротивление шунта составит 0,11 Ом. Материал шунта – манганин или константан, обладающие низким температурным коэффициентом сопротивления (ТКС ≤ 20 ppm/°C).

В цифровых амперметрах снижение сопротивления достигается за счёт использования операционных усилителей (ОУ) с низким входным сопротивлением. Схема на ОУ с отрицательной обратной связью позволяет измерять ток с минимальным падением напряжения на входе – до 10–50 мкВ. Типовые параметры ОУ для таких задач: входное сопротивление ≤ 10 Ом, ток смещения ≤ 1 нА (например, AD8605, OPA333). Для повышения точности применяют прецизионные резисторы с допуском 0,1% и ТКС 5 ppm/°C в цепи обратной связи.

Для измерения больших токов (свыше 10 А) применяют трансформаторы тока (ТТ). Первичная обмотка ТТ включается последовательно с нагрузкой, вторичная – подключается к амперметру. Коэффициент трансформации выбирают так, чтобы ток во вторичной цепи не превышал 5 А (стандарт для измерительных приборов). Сопротивление вторичной обмотки ТТ класса точности 0,2 составляет 0,05–0,2 Ом. Пример: ТТ типа Т-0,66 с коэффициентом 100/5 А имеет сопротивление вторичной обмотки 0,1 Ом. Для минимизации погрешности нагрузка вторичной цепи не должна превышать 0,2 Ом.

В высокочастотных и импульсных схемах используют бесконтактные методы измерения тока с помощью датчиков Холла. Датчик размещается в зазоре магнитопровода, охватывающего проводник с током. Выходной сигнал пропорционален магнитному полю, создаваемому током. Типичное сопротивление датчика – менее 1 мОм, полоса пропускания – до 100 кГц (например, ACS712). Для снижения влияния внешних полей применяют экранирование и компенсационные обмотки. Погрешность измерений зависит от температуры и линейности датчика, но не превышает 1% в диапазоне −40…+85°C.

В прецизионных лабораторных амперметрах сопротивление снижают за счёт использования сверхпроводящих материалов или криогенных систем. Например, в СКВИДах (сверхпроводящих квантовых интерферометрах) сопротивление измерительной цепи приближается к нулю, что позволяет регистрировать токи до 1 фА. Однако такие решения требуют охлаждения до температур жидкого гелия (4,2 К) и применяются только в научных исследованиях. Для практических задач достаточно методов с шунтами или ОУ, обеспечивающих сопротивление ≤ 1 мОм при токах до 100 А.
