Стабилитроны – полупроводниковые приборы, предназначенные для поддержания постоянного напряжения на нагрузке при изменении тока в заданном диапазоне. Их ключевой параметр – напряжение стабилизации (Uст), которое указывается в даташите, но на практике может отличаться из-за разброса характеристик или старения компонента. Точное измерение Uст необходимо при проектировании источников питания, защитных цепей и схем ограничения напряжения.
Для измерения напряжения стабилизации подходит любой цифровой мультиметр с режимом проверки диодов или измерения постоянного напряжения (DCV). Однако стандартный режим диодного теста не всегда дает корректный результат, так как стабилитрон начинает работать в режиме пробоя только при определенном обратном напряжении. Поэтому требуется собрать простую схему с источником питания и токоограничивающим резистором.
Минимальное напряжение источника должно превышать ожидаемое Uст на 2–3 В. Например, для стабилитрона на 5,1 В подойдет блок питания на 9–12 В. Резистор выбирается из расчета обеспечения тока стабилизации (Iст) в пределах 5–20 мА. Формула для расчета: R = (Uпит – Uст) / Iст. При Uпит = 12 В и Iст = 10 мА резистор составит 690 Ом (ближайшее стандартное значение – 680 Ом).
Подключите стабилитрон в обратном включении (катод к «+» источника), параллельно ему подсоедините мультиметр в режиме DCV. Убедитесь, что полярность щупов соответствует измеряемому напряжению. После подачи питания на дисплее отобразится значение Uст. Если показания нестабильны или сильно отличаются от паспортных, проверьте ток через стабилитрон – он должен находиться в рабочем диапазоне (обычно 1–50 мА).
Для стабилитронов с Uст ниже 2 В (например, 1,8 В) стандартный мультиметр может давать погрешность из-за низкого входного сопротивления. В таких случаях используйте режим измерения напряжения с высоким импедансом (не менее 10 МОм) или подключите мультиметр через буферный усилитель. Избегайте превышения максимального тока стабилизации – это приведет к перегреву и выходу прибора из строя.
Какие инструменты и материалы понадобятся для измерения
Для точного измерения напряжения стабилизации стабилитрона потребуется цифровой мультиметр с диапазоном измерения постоянного напряжения не менее 30 В и разрешением 0,01 В. Модели с функцией автоматического выбора диапазона (например, Fluke 17B или UNI-T UT61E) упростят процесс, исключив необходимость ручной настройки. Важно убедиться, что прибор имеет погрешность не более ±0,5% в выбранном диапазоне, иначе результаты могут быть недостоверными.
Стабилитрон подключается через источник постоянного напряжения с регулируемым выходом, способный выдавать ток до 20–30 мА. Подойдет лабораторный блок питания с шагом регулировки 0,1 В (например, Riden RD6006) или простая схема на базе LM317 с потенциометром на 10 кОм. Для ограничения тока в цепь последовательно включается резистор номиналом 1–2 кОм, мощностью не менее 0,25 Вт, чтобы предотвратить перегрев стабилитрона.
Дополнительно понадобятся соединительные провода с зажимами типа «крокодил» для надежного контакта, а также макетная плата или монтажные провода сечением 0,5–1 мм² для сборки схемы. Если измерения проводятся на стабилитронах с низким напряжением стабилизации (менее 3 В), рекомендуется использовать мультиметр с входным сопротивлением не менее 10 МОм, чтобы минимизировать влияние прибора на цепь.
Для проверки работоспособности стабилитрона перед измерением пригодится осциллограф с полосой пропускания от 20 МГц (например, Rigol DS1054Z). Он позволит визуально оценить форму напряжения на стабилитроне и выявить паразитные колебания или шумы, которые могут исказить показания мультиметра. В отсутствие осциллографа можно обойтись тестером диодов в мультиметре, но это даст лишь приблизительную оценку.
Как правильно подключить стабилитрон к источнику питания
Стабилитрон подключается к источнику питания в обратном включении – катодом к положительному полюсу, анодом к отрицательному. Это ключевое условие для работы в режиме стабилизации. При прямом включении он ведет себя как обычный диод, пропуская ток без стабилизации напряжения.
Для корректной работы требуется ограничительный резистор, который предотвращает превышение допустимого тока через стабилитрон. Формула расчета сопротивления резистора:
R = (Uвх - Uст) / Iст, где:Uвх– входное напряжение источника,Uст– напряжение стабилизации стабилитрона,Iст– номинальный ток стабилизации (указан в datasheet, обычно 5–20 мА).
Например, для стабилитрона на 5,1 В при входном напряжении 12 В и токе 10 мА резистор должен быть (12 - 5,1) / 0,01 = 690 Ом. Выбирайте ближайшее стандартное значение (680 Ом или 750 Ом).
Минимальное входное напряжение должно превышать напряжение стабилизации на 1–3 В. Если Uвх близко к Uст, стабилитрон не войдет в режим пробоя, и напряжение на нагрузке будет нестабильным. При Uвх < Uст стабилизация отсутствует полностью.
Полярность подключения критически важна. Ошибка приведет к короткому замыканию или отсутствию стабилизации. Катод стабилитрона маркируется кольцом или точкой на корпусе. На схемах обозначается линией со стороны катода. Перед монтажом проверяйте маркировку мультиметром в режиме проверки диодов.
При работе с импульсными источниками питания учитывайте динамические характеристики стабилитрона. Для защиты от выбросов напряжения параллельно стабилитрону подключают керамический конденсатор емкостью 0,1–1 мкФ. Это сглаживает переходные процессы и предотвращает ложное срабатывание.
Не превышайте максимально допустимую мощность рассеивания стабилитрона. Она рассчитывается как P = Uст × Iст. Для маломощных стабилитронов (например, 1N4733A на 5,1 В) предел составляет 1 Вт. При превышении тока стабилитрон перегревается и выходит из строя. Используйте радиаторы или снижайте ток через резистор при необходимости.
Настройка мультиметра для проверки напряжения стабилизации
Перед измерением установите мультиметр в режим постоянного напряжения (DCV). Для стабилитронов с напряжением стабилизации до 20 В выберите предел измерения 20 В или ближайший выше (например, 50 В). Если параметры стабилитрона неизвестны, начните с максимального предела (обычно 600–1000 В) и постепенно снижайте до появления стабильных показаний.
Подключите чёрный щуп к разъёму COM, а красный – к VΩmA. Убедитесь, что контакты щупов не окислены и плотно вставлены в гнёзда. Окисление или неплотное соединение искажают результаты, добавляя погрешность до 0,3–0,5 В.
Отключите стабилитрон от цепи, если он уже установлен. Измерение под нагрузкой даст некорректные значения из-за падения напряжения на внутреннем сопротивлении схемы. Для точности используйте отдельный источник питания с регулируемым напряжением, например, лабораторный блок питания с диапазоном 0–30 В.
Настройте источник питания на напряжение на 1–2 В выше ожидаемого напряжения стабилизации стабилитрона. Например, для стабилитрона на 5,1 В установите 6–7 В. Это гарантирует выход прибора в режим стабилизации без риска превышения максимального тока (обычно 5–50 мА для маломощных стабилитронов).
Подключите стабилитрон к источнику питания в обратном включении: анод к минусу, катод к плюсу. Параллельно стабилитрону подсоедините мультиметр, соблюдая полярность. Красный щуп – к катоду, чёрный – к аноду. Если полярность перепутать, мультиметр покажет отрицательное значение или ноль.
Плавно увеличивайте напряжение источника питания, наблюдая за показаниями мультиметра. В момент стабилизации напряжение на дисплее перестанет расти, несмотря на рост входного напряжения. Зафиксируйте это значение – оно и есть напряжение стабилизации. Для стабилитронов с низким динамическим сопротивлением (например, 1N4733A на 5,1 В) разброс показаний не превысит ±0,1 В.
Если мультиметр показывает скачки напряжения или значение постоянно меняется, проверьте ток через стабилитрон. Подключите последовательно с ним резистор на 1 кОм и измерьте ток мультиметром в режиме DCA (200 мА). Ток должен находиться в пределах 5–20 мА для большинства стабилитронов. При токе ниже 1 мА стабилизация не наступает, выше 50 мА – возможен перегрев.
После измерений отключите питание и разрядите конденсаторы в цепи, если они есть. Храните мультиметр в режиме OFF или на пределе 200 мВ, чтобы избежать разряда батареи. Для повторных измерений калибруйте прибор раз в 6 месяцев, используя эталонный источник напряжения (например, 1,018 В для проверки точности).

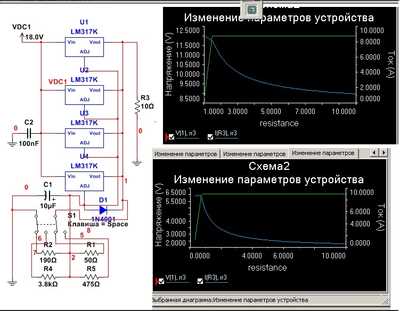

Пошаговая процедура снятия показаний с мультиметра
Перед началом измерений убедитесь, что мультиметр поддерживает режим проверки стабилитронов. Большинство современных моделей (например, DT830B, Fluke 17B) имеют отдельный диапазон для диодов, обозначенный символом диода или надписью «Diode Test». Если такого режима нет, используйте режим измерения постоянного напряжения (DCV) с пределом 20 В.
Подключите щупы мультиметра: черный – в гнездо «COM», красный – в гнездо «VΩmA». Для стабилитронов с напряжением стабилизации до 20 В этого достаточно. При работе с высоковольтными стабилитронами (например, 1N4764A на 100 В) переключите красный щуп в гнездо «10A» или используйте внешний источник питания с ограничением тока.
Установите на источнике питания напряжение на 3–5 В выше ожидаемого напряжения стабилизации. Например, для стабилитрона на 5,1 В (1N4733A) выберите 8–10 В. Подключите щупы мультиметра параллельно стабилитрону: красный – к катоду, черный – к аноду. Переключите мультиметр в режим DCV с пределом, превышающим ожидаемое напряжение (например, 20 В для стабилитронов до 15 В).
Плавно увеличивайте напряжение источника питания, наблюдая за показаниями мультиметра. В момент, когда напряжение на стабилитроне перестанет расти и стабилизируется, зафиксируйте значение. Это и есть напряжение стабилизации. Для точности повторите измерение 2–3 раза, сбрасывая напряжение источника до нуля между попытками.
| Маркировка | Напряжение стабилизации (В) | Максимальный ток (мА) |
|---|---|---|
| 1N4728A | 3,3 | 76 |
| 1N4733A | 5,1 | 49 |
| 1N4742A | 12 | 21 |
| 1N5231B | 5,1 | 20 |
Как избежать ошибок при измерении напряжения стабилитрона
Используйте источник питания с напряжением выше номинального напряжения стабилизации стабилитрона. Например, для стабилитрона на 5,1 В требуется источник не менее 6–7 В. При недостаточном напряжении стабилитрон не войдет в режим пробоя, и мультиметр зафиксирует некорректное значение. Для точности подберите источник с регулируемым выходом и установите ток в пределах 5–10 мА.
Не измеряйте напряжение стабилизации без ограничительного резистора. Прямое подключение стабилитрона к источнику без токоограничения приведет к его перегреву и выходу из строя. Рассчитайте резистор по формуле: R = (Uпит – Uст) / Iст, где Uпит – напряжение источника, Uст – ожидаемое напряжение стабилизации, Iст – ток стабилизации (обычно 5–20 мА). Для стабилитрона на 12 В и источника 15 В при токе 10 мА резистор составит 300 Ом.
Избегайте измерений на предельных режимах мультиметра. Если диапазон измерения напряжения выбран слишком грубо (например, 200 В для стабилитрона на 3,3 В), погрешность может достигать ±10%. Переключите мультиметр в режим измерения постоянного напряжения с разрешением не менее 0,1 В. Для стабилитронов с напряжением ниже 2 В используйте милливольтовый диапазон.
Температура окружающей среды влияет на напряжение стабилизации. У кремниевых стабилитронов температурный коэффициент составляет 0,05–0,1%/°C. При изменении температуры на 20 °C напряжение может сместиться на 10–20 мВ. Проводите измерения при стабильной температуре (20–25 °C) и избегайте нагрева стабилитрона от рук или паяльника.
Проверяйте стабилитрон на отсутствие утечек. Подключите мультиметр в режиме измерения сопротивления (диапазон 20 МОм) между анодом и катодом в обратном включении. Если сопротивление ниже 1 МОм, стабилитрон неисправен или имеет высокий ток утечки. Для точной проверки используйте специализированный тестер диодов или осциллограф.
Не полагайтесь на однократное измерение. Напряжение стабилизации может колебаться в пределах допуска (обычно ±5% для стандартных стабилитронов). Проведите серию измерений при разных токах (например, 5 мА, 10 мА, 15 мА) и усредните результаты. Если разброс превышает 2–3%, стабилитрон либо неисправен, либо имеет низкую стабильность.

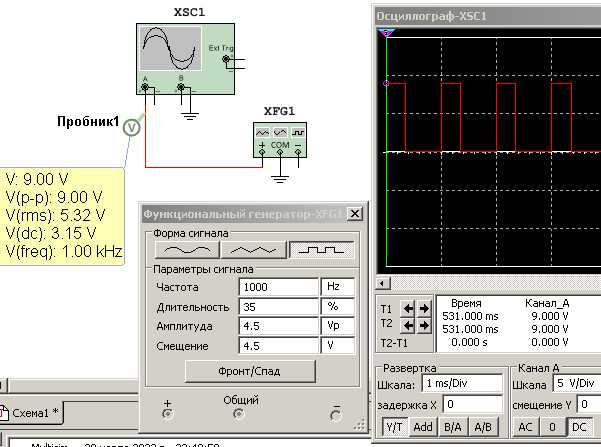

Интерпретация результатов и сравнение с паспортными данными
Измеренное мультиметром напряжение стабилизации стабилитрона сравнивайте с диапазоном, указанным в datasheet. Например, для стабилитрона Д814А паспортное значение составляет 7–8,5 В. Если при токе 5 мА мультиметр показывает 7,8 В – результат в норме. Отклонение более ±5% от границ диапазона свидетельствует о возможном браке или неверных условиях измерения.
- При токе ниже минимального (например, 1 мА для 1N4733A) напряжение стабилизации может быть занижено на 0,2–0,5 В.
- Превышение максимального тока (для 1N5225B – 20 мА) вызывает перегрев и рост напряжения на 0,1–0,3 В.
- Используйте резистор, ограничивающий ток, с расчётом по формуле: R = (Uпит – Uст) / Iст, где Uпит – напряжение источника, Uст – ожидаемое напряжение стабилизации, Iст – ток стабилизации.
Сравнивайте результаты с типовыми значениями из datasheet, а не только с предельными. Для стабилитрона TL431 при токе 10 мА типовое напряжение – 2,495 В, а пределы – 2,44–2,55 В. Если мультиметр показывает 2,52 В, это нормально, но при 2,56 В элемент следует заменить, даже если значение входит в пределы.
При расхождении данных проверьте:
- Полярность подключения стабилитрона (анод к «+», катод к «–»).
- Точность мультиметра (погрешность для режима DCV обычно ±0,5–1,5%).
- Стабильность источника питания (пульсации более 50 мВ искажают результат).
Если все условия соблюдены, а напряжение выходит за паспортные пределы – стабилитрон неисправен.
