Какой у меня блок питания

Блок питания (БП) – критически важный компонент ПК, от которого зависит стабильность работы всей системы. Многие пользователи игнорируют его проверку при апгрейде или диагностике неполадок, хотя неверные параметры могут привести к перегреву, сбоям или выходу из строя комплектующих. Первым шагом всегда должна быть идентификация модели и ключевых характеристик: мощности, стандарта (ATX, SFX), сертификации (80 PLUS), разъёмов и тока по линиям +12V.

На корпусе большинства БП нанесена наклейка с техническими данными. Ищите строки с обозначениями Model, Part Number или P/N – это заводской идентификатор. Например, Corsair RM750x (2021) или Seasonic FOCUS GX-650. Если наклейка отсутствует или стёрта, проверьте внутренние надписи на плате – часто там дублируется модель. Для бесшумных или модульных БП осмотрите кабели: на них может быть указан производитель и серия.

Мощность блока указывается в ваттах (W) и обычно выделена крупным шрифтом. Однако реальная нагрузка определяется не только суммарной мощностью, но и распределением по линиям. В таблице на наклейке найдите строку +12V – именно она питает процессор и видеокарту. Например, +12V1: 25A, +12V2: 30A означает, что общий ток по линии +12V составляет 55A (660W). Сравните эти данные с требованиями вашего железа: видеокарта RTX 4090 может потреблять до 450W по +12V, а процессор i9-13900K – до 250W.

Стандарт разъёмов критичен при замене БП. Современные системы требуют 24-пиновый ATX для материнской платы, 4+4 или 8-пиновый EPS для процессора и 6+2-пиновые PCIe для видеокарты. Устаревшие БП могут иметь только 20+4-пиновый ATX или 4-пиновый EPS, что несовместимо с новыми платами. Проверьте наличие дополнительных разъёмов: SATA для накопителей, Molex для старых устройств или 12VHPWR для видеокарт NVIDIA RTX 40-й серии.

Сертификация 80 PLUS указывает на эффективность БП. Базовый уровень – 80 PLUS (80% КПД при 20/50/100% нагрузке), далее идут Bronze, Silver, Gold, Platinum и Titanium. Для игровых ПК рекомендуется не ниже Gold, для рабочих станций – Platinum. Обратите внимание на температурный режим: некоторые БП теряют эффективность при нагреве выше 40°C, что критично для компактных корпусов.

При покупке б/у БП проверьте состояние конденсаторов на плате. Вздутые или подтёкшие элементы – признак скорого выхода из строя. Измерьте реальное напряжение мультиметром: отклонение более ±5% от номинала (+12V, +5V, +3.3V) указывает на неисправность. Для теста под нагрузкой используйте OCCT или Prime95 с мониторингом напряжений – просадки ниже 11.4V на линии +12V недопустимы.

Где искать наклейку с данными на блоке питания

Наклейка с техническими характеристиками блока питания чаще всего расположена на боковой или верхней поверхности корпуса. На стандартных ATX-блоках она обычно приклеена на левой стороне (если смотреть на разъёмы для подключения к материнской плате). У компактных SFX-моделей наклейка может находиться на нижней грани или сбоку, ближе к вентилятору. В редких случаях данные наносят на заднюю панель рядом с разъёмом питания 24-pin, но это нетипично для большинства производителей.

Обратите внимание на следующие зоны: у блоков питания с активным охлаждением наклейка почти всегда размещена на плоской поверхности, противоположной вентилятору – это сделано для удобства чтения при установке. Если блок питания в корпусе с полупассивным режимом (например, Seasonic Focus или Corsair RMx), данные могут быть нанесены на верхнюю крышку или даже на дно. У серверных блоков формата EPS (например, HP или Dell) наклейка часто расположена на торце с разъёмами, так как боковые поверхности заняты радиаторами.

В ситуациях, когда наклейка отсутствует или стёрта, проверьте внутреннюю сторону корпуса блока питания – некоторые производители дублируют информацию на металлической пластине под крышкой. Также данные могут быть выгравированы или нанесены краской на шасси рядом с шильдиком бренда. Если блок питания встроен в корпус и снять его невозможно, используйте фонарик и зеркало для осмотра труднодоступных мест: наклейка может быть приклеена под углом или за радиатором.

У блоков питания с модульной системой кабелей (например, EVGA SuperNOVA или be quiet! Dark Power) наклейка иногда размещается на нижней панели рядом с разъёмами для подключения проводов. В таких моделях важно не перепутать её с маркировкой самих разъёмов. Если наклейка повреждена, ищите серийный номер – по нему на сайте производителя можно восстановить полные характеристики через базу данных поддержки.

Какие параметры на этикетке указывают на мощность и модель

Модель блока питания обычно выделена отдельной строкой или логотипом производителя. Формат может быть разным: «Corsair RM850x», «Seasonic FOCUS GX-750» или «be quiet! Straight Power 11». В названии часто зашифрованы ключевые характеристики: серия (RM, FOCUS), мощность (850, 750) и иногда поколение (x, GX). Если модель не указана явно, ищите артикул или серийный номер – их можно вбить в поиск для уточнения параметров.

На этикетке обязательно присутствует таблица с распределением токов по линиям. Вот пример типичных данных:

Сумма мощностей по линиям может превышать номинал БП – это нормально, так как одновременная максимальная нагрузка на все линии маловероятна. Обращайте внимание на ток линии +12V: для игровых систем минимально допустимое значение – 40A, для высокопроизводительных сборок – от 60A и выше.

Сертификация 80 PLUS (Bronze, Silver, Gold, Platinum, Titanium) косвенно подтверждает эффективность БП, но не заменяет данные о мощности. Она указывает на КПД при разных нагрузках (20%, 50%, 100%). Например, 80 PLUS Gold гарантирует КПД не ниже 87% при 20% нагрузке, 90% при 50% и 87% при 100%. Однако сама по себе сертификация не говорит о реальной мощности – только о её эффективном использовании.

Дополнительные параметры, влияющие на выбор: «Peak Power» (пиковая мощность, обычно на 10–20% выше номинальной) и «Combined Power» (суммарная мощность линий +12V). Последний параметр важен для многокарточных систем – если он ниже 80% от номинала, БП может не справиться с нагрузкой. Также ищите упоминание о стандарте ATX12V (например, v2.53) – он определяет требования к стабильности напряжений и защитам.

На некоторых этикетках встречаются аббревиатуры: «OCP» (защита от перегрузки по току), «OVP» (защита от перенапряжения), «UVP» (защита от пониженного напряжения). Их наличие – признак качественного БП, но не влияет напрямую на мощность. Для точного определения модели и характеристик используйте комбинацию из названия, артикула и таблицы токов – этого достаточно для проверки совместимости с системой.

Как расшифровать маркировку разъемов и стандартов питания

Маркировка разъемов блока питания (БП) содержит ключевые данные о совместимости и мощности. Основные стандарты: ATX (24-контактный разъем материнской платы), EPS (8-контактный для процессора), PCIe (6+2-контактный для видеокарт). Надписи типа «ATX 12V 2.4» указывают на версию спецификации – чем новее, тем выше эффективность и поддержка современных компонентов. Например, 2.4 поддерживает процессоры с TDP до 250 Вт, а 2.53 – уже до 300 Вт.

Разъемы питания маркируются по количеству контактов и напряжению. Стандартные обозначения:

• 24-pin (ATX) – основное питание материнской платы, 3.3 В, 5 В, 12 В.
• 4+4-pin (EPS) – дополнительное питание CPU, 12 В (может делиться на два 4-контактных).
• 6+2-pin (PCIe) – питание видеокарт, 12 В (6 контактов – 75 Вт, 8 контактов – 150 Вт).
• SATA – 15-контактный, 3.3 В, 5 В, 12 В (для накопителей и периферии).
• Molex (4-pin) – устаревший стандарт, 5 В и 12 В (для вентиляторов, старых HDD).

Цветовая маркировка проводов унифицирована: желтый – +12 В, красный – +5 В, оранжевый – +3.3 В, черный – земля (GND), зеленый – сигнал включения (PS_ON#), фиолетовый – дежурное питание (+5VSB). На разъемах PCIe и EPS ключевые провода (+12 В) часто выделены желтым, а земля – черным. Если на разъеме PCIe присутствует надпись «12VHPWR», это гибридный стандарт для видеокарт NVIDIA RTX 40xx, обеспечивающий до 600 Вт через один кабель.

Стандарты эффективности (80 PLUS) кодируются металлами: Bronze (82–85%), Silver (85–88%), Gold (87–90%), Platinum (90–92%), Titanium (92–94%). Эти значения указаны для нагрузки в 20%, 50% и 100%. Например, Gold при 50% нагрузки гарантирует КПД ≥90%. Маркировка «Cybenetics» – альтернативная сертификация, где уровни обозначаются как Standard, Bronze, Silver, Gold, Platinum, Titanium, но с более строгими требованиями к пульсациям и шуму.

Для проверки совместимости разъемов используйте таблицы распиновки. Например, 24-контактный ATX имеет уникальную распиновку: контакты 1–12 и 13–24 (где 13–16 – дополнительные линии 3.3 В и 5 В для новых стандартов). Если на БП отсутствует 8-контактный EPS, а материнская плата его требует, используйте переходник с двух 4-контактных Molex, но только при условии, что суммарная мощность не превышает 240 Вт (2×12 В×10 А). Для видеокарт с разъемом 12VHPWR обязателен адаптер от 3×8-pin PCIe, так как прямой кабель не обеспечивает достаточной мощности.

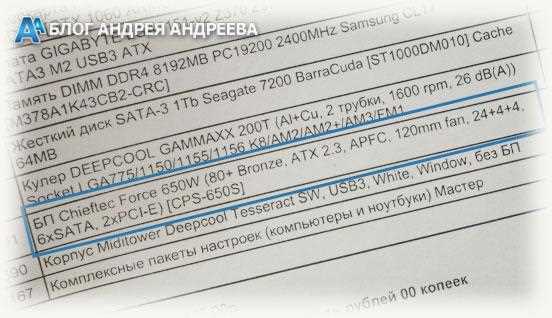

Инструменты для проверки характеристик без разборки корпуса

HWiNFO – единственная утилита, способная вытащить данные о блоке питания из SMBIOS или встроенных датчиков материнской платы. Запустите программу в режиме «Sensors-only», найдите раздел «PSU» или «Power Supply». Там отобразятся напряжения на линиях +12V, +5V, +3.3V, а иногда и модель, если производитель интегрировал поддержку. Версии 7.0 и новее корректно распознают блоки питания Corsair, Seasonic и EVGA через протокол PMBus.

Open Hardware Monitor работает с ограниченным набором платформ, но на системах с чипсетами Intel H610/B660 и новее показывает потребляемую мощность по линии +12V через датчики VRM. Данные не всегда точны, но позволяют оценить нагрузку на БП в реальном времени. Исключение – блоки питания без поддержки мониторинга, где значения будут нулевыми.

Для проверки сертификации 80 PLUS используйте утилиту AIDA64. В разделе «Компьютер» → «Датчики» найдите строку «Efficiency» или «80 PLUS». Программа определяет класс эффективности только для блоков с активным мониторингом (например, Corsair RMx, be quiet! Dark Power). На дешёвых моделях без датчиков информация отсутствует.

CPU-Z в последних версиях (2.08+) добавил поддержку чтения данных с контроллеров блоков питания через интерфейс SMBus. Вкладка «Power» отображает текущие напряжения, ток и мощность по линиям, но работает только с материнскими платами на чипсетах Intel 12-го поколения и новее. Для AMD требуется плата на чипсете X670E/B650 с прошивкой AGESA 1.2.0.7 и выше.

Мультиметр с функцией измерения постоянного напряжения (например, UNI-T UT61E) подключается к свободным разъёмам Molex или SATA. Красный щуп – к жёлтому проводу (+12V), чёрный – к чёрному (земля). Допустимое отклонение: ±5% от номинала. Для проверки линии +5V используйте красный провод, для +3.3V – оранжевый. Метод не даёт информации о модели, но выявляет просадки напряжений под нагрузкой.

Утилита SIV (System Information Viewer) распознаёт блоки питания через интерфейс WMI на системах с Windows 10/11. В разделе «Hardware» → «Power» отображаются данные о производителе, модели и серийном номере, если БП поддерживает стандарт DMTF. Работает с серверными блоками питания (например, Dell, HP) и некоторыми игровыми моделями (Seasonic PRIME, EVGA SuperNOVA).

Как использовать программные утилиты для анализа блока питания

Программные утилиты позволяют получить данные о блоке питания без физического вмешательства в систему. Основные инструменты – HWiNFO, CPU-Z и AIDA64. HWiNFO отображает напряжения на линиях +12V, +5V и +3.3V, а также мощность и модель БП, если она поддерживается материнской платой через интерфейс SMBIOS или встроенный мониторинг.

Для работы с HWiNFO запустите программу в режиме Sensors-only, чтобы избежать лишних данных. В разделе Voltage проверьте значения: отклонения более ±5% от номинала (например, 11.4V вместо 12V) указывают на потенциальные проблемы. Модель БП отображается в секции Motherboard или Power Supply, если производитель интегрировал поддержку.

CPU-Z полезен для быстрого анализа, но не показывает напрямую модель БП. Вкладка Mainboard содержит информацию о чипсете, которая может косвенно помочь идентифицировать совместимые БП. Для детального мониторинга энергопотребления используйте OCCT – утилита тестирует стабильность системы и фиксирует колебания напряжений под нагрузкой.

AIDA64 предоставляет расширенные данные о питании через раздел Компьютер → Датчики. Здесь отображаются не только напряжения, но и токи на линиях, если материнская плата поддерживает мониторинг через чип ITE или Nuvoton. Для БП с сертификацией 80 PLUS утилита может показать КПД при текущей нагрузке, если данные доступны через SMBIOS.

При использовании утилит учитывайте ограничения: не все БП передают данные о модели, а дешевые платы могут не иметь датчиков на линиях +5V и +3.3V. Для проверки точности показаний сравните значения с мультиметром – расхождения более 0.1V требуют калибровки или замены БП. Программы не заменяют аппаратную диагностику, но позволяют выявить критические отклонения.

Для анализа энергопотребления в реальном времени подойдет HWMonitor. Утилита отображает текущую мощность системы (если поддерживается) и температуру компонентов, что помогает оценить нагрузку на БП. При превышении 80% от номинальной мощности БП рекомендуется заменить его на более производительный.

Запомните: программные утилиты работают только с данными, которые предоставляет материнская плата. Если БП не поддерживает мониторинг или плата не имеет соответствующих датчиков, утилиты не смогут определить его характеристики. В таких случаях используйте маркировку на корпусе БП или документацию к ПК.

Отличия оригинальных блоков от неоригинальных по внешним признакам

Оригинальные блоки питания (БП) производителей вроде Corsair, Seasonic или EVGA имеют фирменные элементы, отсутствующие у подделок. На корпусе оригинала всегда присутствует лазерная гравировка с серийным номером, моделью и сертификатами (80 PLUS, CE, RoHS). Шрифт надписей четкий, без размытий, а логотип бренда выполнен в высоком разрешении – у неоригиналов часто встречаются неровные края или несоответствие цветовой палитры. Проверяйте наличие голограмм или защитных наклеек: например, у блоков Cooler Master они имеют уникальный QR-код для проверки подлинности на сайте производителя.

Качество сборки выдает подделку с первых секунд осмотра. Оригинальные БП оснащены прочными металлическими корпусами с равномерной покраской без подтеков, а винты крепления – с шестигранными или крестообразными шлицами под специальные биты (например, Torx T6). У неоригиналов часто используются дешевые саморезы, а на стыках корпуса видны зазоры или следы клея. Обращайте внимание на кабель питания: у оригиналов он толще (18–20 AWG), с маркировкой производителя и датой выпуска, тогда как поддельные кабели тонкие, с расплывчатыми надписями или без них.

• Разъемы: оригинальные БП имеют позолоченные контакты (толщина покрытия 3–5 мкм) и плотную посадку разъемов – они не болтаются и не выпадают при легком усилии. У подделок контакты часто окислены или покрыты дешевым сплавом, а разъемы 24-pin или PCIe легко гнутся.
• Вентилятор: у оригиналов используются подшипники FDB или rifle bearing (например, у Seasonic), которые работают бесшумно даже под нагрузкой. Поддельные БП оснащаются дешевыми втулками, издающими скрежет или свист. Лопасти вентилятора у оригиналов сбалансированы – при вращении нет вибрации.
• Упаковка: оригинальная коробка выполнена из плотного картона с ламинированным покрытием, а внутри – пенопластовые вставки, точно повторяющие форму БП. У подделок упаковка тонкая, с размытыми изображениями, а вместо пенопласта – скомканная бумага или пузырчатая пленка.

Для проверки подлинности сравните вес: оригинальный БП на 650 Вт весит 1,5–2 кг, поддельный – на 300–500 г меньше из-за отсутствия качественных компонентов (например, дросселей или конденсаторов). На обратной стороне корпуса оригинала всегда указаны входные параметры (100–240 В, 50/60 Гц) и предупреждающие символы, выполненные методом трафаретной печати. У неоригиналов эти надписи часто напечатаны на наклейке или отсутствуют вовсе. При малейшем сомнении сверяйте серийный номер на сайте производителя – подделки не проходят проверку.
