Насос вторичного воздуха (НВВ) на Шкоде Октавия А5 с двигателями 1.6 BSE, 1.8 TSI и 2.0 FSI – частый источник проблем. Его отказ приводит к ошибкам P0410, P0411 или P0418, а замена оригинальной детали обходится в 15–25 тысяч рублей. Многие владельцы выбирают удаление системы как радикальное решение, но процесс требует точного выполнения шагов.

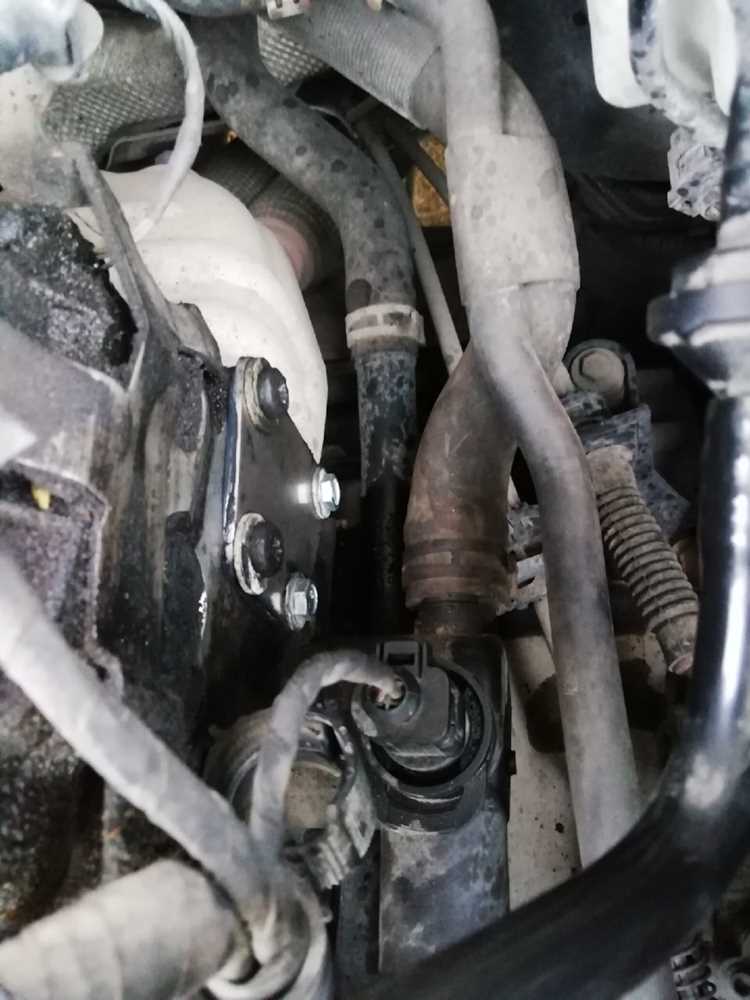

Удаление НВВ включает три ключевых этапа: механическое отключение, электрическое отсоединение и программное отключение ошибок. На двигателях 1.6 BSE насос расположен за правым передним колесом, на 1.8 TSI и 2.0 FSI – рядом с выпускным коллектором. Для доступа потребуется снять защиту картера, а в некоторых случаях – демонтировать подкрылок.
После физического удаления насоса и обратных клапанов необходимо заглушить магистрали подачи воздуха. Используйте металлические заглушки с внутренним диаметром 12 мм для трубок и герметик Loctite 574 для надежной фиксации. Электрическую часть отключите, сняв разъем с насоса и удалив предохранитель F27 (15A) в блоке под капотом.
Программное отключение ошибок выполняется через диагностический адаптер VCDS или ODIS. В блоке 01 – Engine необходимо деактивировать мониторинг системы вторичного воздуха, а в некоторых случаях – скорректировать карты впрыска. Без этого шага ЭБУ продолжит фиксировать ошибки, влияющие на работу двигателя в режиме аварийной программы.
Удаление НВВ снижает риск попадания влаги в выпускной тракт и продлевает ресурс катализатора, но требует ответственного подхода. Неправильное выполнение процедуры может привести к увеличению расхода топлива или нестабильной работе двигателя на холодную. Перед началом работ убедитесь в наличии всех необходимых инструментов: набора головок TORX T25/T30, ключа на 10 мм и герметика для выхлопной системы.
Какие инструменты и материалы понадобятся для демонтажа
Для снятия насоса вторичного воздуха на Шкоде Октавия А5 потребуются: торцевые головки на 10 и 13 мм с удлинителем (длина не менее 150 мм), трещотка с карданным шарниром для доступа к труднодоступным болтам, отвёртка TORX T25 для крепления патрубков, плоскогубцы с тонкими губками для снятия хомутов, а также динамометрический ключ (если планируется обратная установка). Дополнительно пригодится набор шестигранников на 5 мм – некоторые модификации используют их для фиксации кронштейнов. Обязательно подготовьте ёмкость для слива остатков конденсата из системы (до 200 мл), чтобы избежать попадания жидкости на электрические компоненты.
Из расходных материалов понадобятся: новые уплотнительные кольца для патрубков (артикул VAG 06B 133 317 для верхнего соединения и 06B 133 318 для нижнего), герметик для высокотемпературных соединений (например, Loctite 574), а также пластиковые заглушки для шлангов (диаметр 12–14 мм) – они предотвратят попадание мусора в систему во время демонтажа. Если насос снимается для замены, заранее приобретите новый клапан вторичного воздуха (артикул 06F 133 511 A для моторов 1.6 MPI или 06H 133 511 для 1.8 TSI).
Пошаговая инструкция по снятию насоса вторичного воздуха
Подготовьте инструменты: торцевую головку на 10 мм, удлинитель, трещотку, плоскую отвёртку, пассатижи и шестигранник на 5 мм. Работайте на холодном двигателе – насос расположен рядом с выпускным коллектором, который нагревается до высоких температур.
Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с электрическими разъёмами. Насос вторичного воздуха на Шкоде Октавия А5 находится под впускным коллектором, ближе к блоку цилиндров – для доступа потребуется снять пластиковую крышку двигателя.
Снимите воздушный патрубок, идущий от корпуса воздушного фильтра к дроссельной заслонке. Ослабьте хомуты плоской отвёрткой и аккуратно стяните патрубок, чтобы не повредить резиновые уплотнения. Отведите его в сторону, освободив пространство для дальнейших манипуляций.
Отключите электрический разъём насоса, нажав на фиксатор и потянув колодку в сторону. Разъём может быть закреплён дополнительной пластиковой защёлкой – подденьте её отвёрткой, если не поддаётся. Проверьте состояние контактов: окисление или оплавление указывает на необходимость замены проводки.
Отсоедините шланги подачи воздуха от насоса. Верхний шланг крепится хомутом – ослабьте его пассатижами или отвёрткой. Нижний шланг, идущий к клапану вторичного воздуха, может быть зафиксирован быстросъёмным соединением: нажмите на пластиковые выступы по бокам и потяните шланг на себя.
Выкрутите три болта крепления насоса шестигранником на 5 мм. Два болта расположены сверху, один – снизу, ближе к блоку цилиндров. Придерживайте насос рукой, чтобы он не упал после откручивания последнего болта. Если болты прикипели, используйте проникающую смазку и дайте ей подействовать 10–15 минут.
Извлеките насос, аккуратно покачивая его из стороны в сторону. В некоторых случаях мешает кронштейн крепления – слегка сдвиньте его в сторону, не откручивая полностью. Осмотрите посадочное место на наличие масла или грязи: очистите поверхность ветошью, чтобы новый насос (если устанавливается) плотно прилегал.
Проверьте состояние снятого насоса. Вращайте крыльчатку пальцами – она должна крутиться свободно, без заеданий. Если слышен скрежет или крыльчатка не вращается, насос неисправен. При установке нового насоса замените прокладку между корпусом и блоком цилиндров – артикул оригинальной прокладки 06B 133 515 A.
Как правильно отключить электрические разъемы и шланги
Шланги системы вторичного воздуха крепятся хомутами двух типов:
- Пружинные (на двигателях 1.6) – сожмите усики хомута пассатижами и сдвиньте его по шлангу на 2–3 см от патрубка.
- Винтовые (на 1.8 TSI) – ослабьте винт отверткой Torx T25 на 3–4 оборота, затем проверните хомут вокруг шланга, чтобы освободить его.
Перед снятием шлангов оберните патрубки ветошью – остатки топливных паров могут выплеснуться. Если шланг прикипел, прогрейте место соединения строительным феном (температура не выше 80°C) или нанесите проникающую смазку (WD-40) на 5 минут. Не тяните шланг резко – вращайте его вокруг оси, одновременно покачивая. После демонтажа заглушите открытые патрубки подходящими пробками (например, от бутылки с диаметром горлышка 18–22 мм) или заклейте армированным скотчем, чтобы предотвратить попадание мусора в систему впуска.
Что делать с ошибками в ЭБУ после удаления насоса
В таблице ниже приведены ключевые параметры для диагностики и устранения ошибок после удаления насоса:
| Код ошибки | Причина | Метод устранения | Необходимые инструменты |
|---|---|---|---|
| P0410 | Обрыв цепи насоса | Отключение мониторинга в прошивке или установка резистора 30 Ом | VCDS, кабель KKL, резистор 0.25 Вт |
| P0411 | Недостаточный поток воздуха | Корректировка карты впрыска (для TSI/FSI) или эмуляция сигнала датчика давления | ODIS, WinOLS, эмулятор сигнала |
| P0418 | Неисправность реле насоса | Удаление реле из цепи или программное отключение контроля реле | VCDS, паяльник (при физическом удалении) |
| P2440 | Засорение или неисправность клапана | Физическое удаление клапана + адаптация в ЭБУ | ODIS, адаптер для прошивки |
При выборе программного отключения ошибок важно учитывать версию ПО ЭБУ: для двигателей 1.6 BSE актуальны прошивки с индексом «03C906056» (например, 03C906056BH), для 1.8 TSI – «06F906026» (версии до 2010 года). Неправильная прошивка может вызвать конфликты с другими системами (например, лямбда-зондами). После вмешательства обязательна адаптация дроссельной заслонки и сброс адаптаций ЭБУ через диагностический сканер.
Варианты заглушек и адаптеров для системы вторичного воздуха
При отключении насоса вторичного воздуха на Шкоде Октавия А5 критически важно правильно заглушить магистрали, чтобы избежать подсоса воздуха и ошибок ЭБУ. На рынке представлены три основных типа решений: заводские заглушки, универсальные адаптеры и самодельные варианты. Каждый имеет свои особенности по материалам, совместимости и стоимости.
Заводские заглушки VAG (например, артикул 06F 133 517 A) предназначены для штатного демонтажа системы. Изготавливаются из алюминия или термостойкого пластика, точно повторяют геометрию оригинальных патрубков. Преимущества: идеальная посадка, герметичность, отсутствие необходимости в доработках. Недостатки: высокая цена (от 1500 до 3000 рублей за комплект) и ограниченная доступность – часто требуют заказа у дилеров.
- Алюминиевые заглушки – выдерживают температуру до 200°C, устойчивы к вибрациям, но подвержены коррозии при контакте с влагой.
- Пластиковые (например, из PPS) – легче, дешевле, но менее долговечны при экстремальных температурах.
- Резиновые аналоги (артикул N 908 132 01) – временное решение, быстро теряют эластичность.
Универсальные адаптеры подходят для большинства двигателей TSI/TFSI объемом 1.4–2.0 л. Производятся сторонними брендами (например, Febi Bilstein 38601, Meyle 100 919 0005) и отличаются гибкостью установки. Стандартные размеры: диаметр входного отверстия 25–30 мм, выходного – 15–20 мм. Материал – чаще всего EPDM-резина или силикон, устойчивый к маслам и топливу. Цена варьируется от 500 до 1200 рублей за пару.
Для самостоятельного изготовления заглушек используют:
- Металлические штуцеры с резьбой M18×1.5 (подходят для патрубков диаметром 18 мм).
- Силиконовые трубки с внутренним диаметром 20 мм и толщиной стенки 3–4 мм, обжатые хомутами.
- Пластиковые заглушки от систем охлаждения (например, от ВАЗ), доработанные под нужный диаметр.
Ключевой момент – обеспечение герметичности. Рекомендуется использовать анаэробный герметик (например, Loctite 574) или термостойкий силиконовый уплотнитель.
При выборе адаптера учитывайте особенности двигателя. Для моторов CZDA/CZEA (1.8 TSI) требуются заглушки с обратным клапаном, предотвращающие попадание выхлопных газов в систему впуска. На двигателях CAXA/CAXC (1.4 TSI) достаточно простых глухих заглушек, так как система менее чувствительна к подсосу воздуха. Перед установкой проверьте давление в магистрали – оно не должно превышать 0.3 бар, иначе возможны повреждения впускного коллектора.
Альтернативный вариант – электронные эмуляторы (например, VAG 03C 906 259 B), имитирующие работу насоса. Они подключаются к ЭБУ и подают сигнал о корректной работе системы, исключая ошибки. Однако такие устройства не решают проблему физического отключения магистралей и могут вызвать конфликты с другими датчиками. Стоимость эмуляторов – от 2000 до 5000 рублей, установка требует знания электрических схем автомобиля.
Особенности программного отключения насоса в прошивке
Программное отключение насоса вторичного воздуха на Шкоде Октавия А5 требует модификации прошивки блока управления двигателем (ЭБУ) по адресу 0x001A30 (для моторов 1.6 BSE/BZC) или 0x001A40 (1.8 TSI). В заводской прошивке активация насоса контролируется картой «Secondary Air Pump Activation» с пороговыми значениями температуры охлаждающей жидкости (обычно 5–30°C) и времени работы после холодного пуска (до 90 секунд). Для отключения необходимо заменить эти параметры на нулевые или изменить логику активации через редактирование байтов в секции «SAI Control» с помощью WinOLS или VCDS в режиме «Advanced Measuring Blocks». Важно учитывать, что после вмешательства в прошивку потребуется корректировка карт лямбда-регулирования, так как отключение насоса влияет на состав смеси в первые минуты работы двигателя.
При работе с прошивкой избегайте удаления диагностических кодов ошибок (DTC) напрямую – вместо этого модифицируйте таблицу «DTC Suppression» для подавления кодов P0410/P0411, связанных с системой вторичного воздуха. Для моторов с турбонаддувом (1.8/2.0 TSI) дополнительно проверьте карту «Boost Pressure Control» на предмет компенсаций, так как отключение насоса может вызвать незначительное увеличение противодавления в выпускном тракте. После перепрошивки обязательно проведите адаптацию дроссельной заслонки и сброс обучаемых параметров через диагностический сканер, чтобы исключить нестабильную работу двигателя на холостых оборотах.
