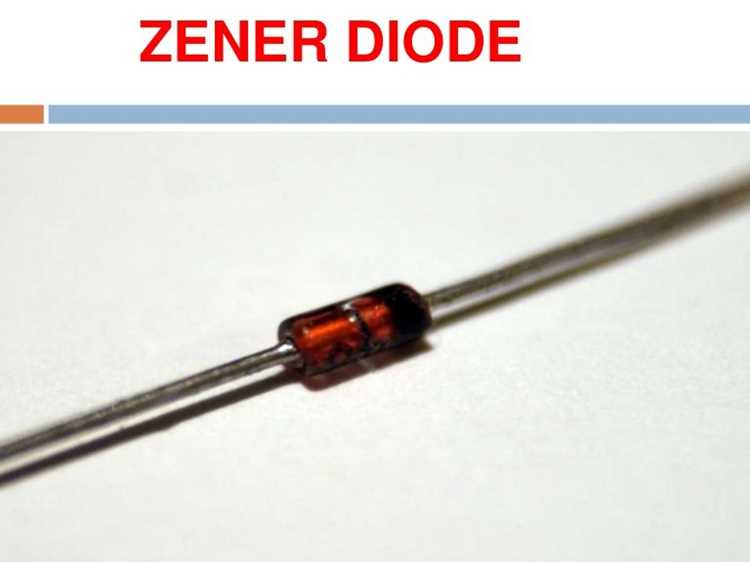

Стабилитрон – это полупроводниковый диод, предназначенный для поддержания постоянного напряжения на нагрузке при изменении тока в цепи. В отличие от обычных диодов, работающих в прямом включении, стабилитроны используют обратный пробой p-n-перехода, что позволяет им стабилизировать напряжение в диапазоне от 2 до 200 В. Основные параметры: напряжение стабилизации (Uст), максимальный ток стабилизации (Iст max) и дифференциальное сопротивление (rд).
Работа стабилитрона основана на эффекте Зенера или лавинном пробое. При напряжении ниже Uст ток через прибор минимален (единицы микроампер). При достижении Uст ток резко возрастает, но напряжение остаётся практически неизменным. Для стабилитронов с Uст < 5 В преобладает туннельный механизм (эффект Зенера), а при Uст > 7 В – лавинный пробой. Это определяет температурные зависимости: у низковольтных стабилитронов температурный коэффициент напряжения (ТКН) отрицательный, у высоковольтных – положительный.
Типовые схемы включения: параметрический стабилизатор напряжения и ограничитель импульсных помех. В первом случае стабилитрон подключается параллельно нагрузке через балластный резистор, во втором – последовательно с источником сигнала. Для расчёта балластного резистора используют формулу: Rб = (Uвх – Uст) / (Iст + Iн), где Uвх – входное напряжение, Iн – ток нагрузки. Превышение Iст max приводит к перегреву и выходу прибора из строя.
При выборе стабилитрона учитывайте: диапазон рабочих температур (обычно от –60 до +150 °C), мощность рассеивания (0,25–5 Вт) и допустимый разброс Uст (от ±1% до ±10%). Для прецизионных схем используйте стабилитроны с низким ТКН (например, серии 1N821–1N829), а для защиты от перенапряжений – быстродействующие приборы с временем срабатывания менее 1 нс (например, BZX84C).
Какие задачи решает стабилитрон в электронных схемах

Стабилитрон – ключевой элемент для поддержания постоянного напряжения в цепях с нестабильным питанием. Его основная задача – ограничение напряжения на заданном уровне, что критично для защиты чувствительных компонентов, таких как микроконтроллеры, операционные усилители или датчики. Например, при входном напряжении 12 В стабилитрон на 5,1 В (серия 1N4733) обеспечит стабильные 5,1 В на выходе, даже если входное напряжение колеблется в пределах 10–15 В. Это позволяет избежать перенапряжения и выхода из строя дорогостоящих модулей.
В схемах питания стабилитроны часто используются для формирования опорного напряжения. В аналоговых устройствах, таких как АЦП или компараторы, точность работы зависит от стабильности опорного сигнала. Стабилитрон с низким температурным коэффициентом (например, BZX84C2V7LT1G на 2,7 В) минимизирует дрейф напряжения при изменении температуры, обеспечивая погрешность менее 0,05%/°C. Для повышения точности рекомендуется подключать его через буферный усилитель на ОУ.
- Защита от перенапряжения: стабилитрон шунтирует избыточный ток при превышении порогового напряжения, предотвращая повреждение нагрузки. Применяется в цепях с индуктивными элементами (реле, двигатели), где возможны выбросы напряжения до 100 В и выше.
- Ограничение сигнала: в схемах обработки аналоговых сигналов стабилитрон обрезает пики напряжения, превышающие допустимый диапазон. Например, в аудиоусилителях он защищает входные каскады от перегрузки.
- Смещение рабочей точки: в транзисторных схемах стабилитрон задает фиксированное напряжение смещения, обеспечивая стабильный режим работы усилительных каскадов.
При выборе стабилитрона учитывайте не только напряжение стабилизации, но и мощность рассеивания. Для токов свыше 50 мА используйте модели с корпусом DO-41 (1N4744A на 15 В, 1 Вт) или TO-220 (1N5363B на 30 В, 5 Вт). В импульсных режимах проверяйте динамическое сопротивление: чем оно ниже, тем эффективнее стабилизация. Для прецизионных задач выбирайте стабилитроны с малым разбросом напряжения (серия 1N821–1N829, ±5%).
Как устроен стабилитрон и чем он отличается от обычного диода

Основные отличия от обычного диода:
- Режим работы: обычный диод блокирует обратный ток, стабилитрон – пропускает его при U ≥ Uст.
- Легирование: стабилитрон имеет более высокую концентрацию примесей, что снижает напряжение пробоя и делает его предсказуемым.
- Температурная зависимость: у стабилитронов с Uст < 5 В температурный коэффициент отрицательный, у диодов – всегда положительный.
- Применение: стабилитроны используются для стабилизации напряжения, обычные диоды – для выпрямления и защиты.
При выборе стабилитрона учитывайте: допустимый ток стабилизации (Iст), динамическое сопротивление (Rдин), которое должно быть минимальным для точной стабилизации, и температурный дрейф. Для схем с высокими требованиями к точности используйте прецизионные стабилитроны (например, серии 1N4728A–1N4764A) или термокомпенсированные сборки. Обычные диоды в режиме стабилизации применять нельзя – их пробой необратим.

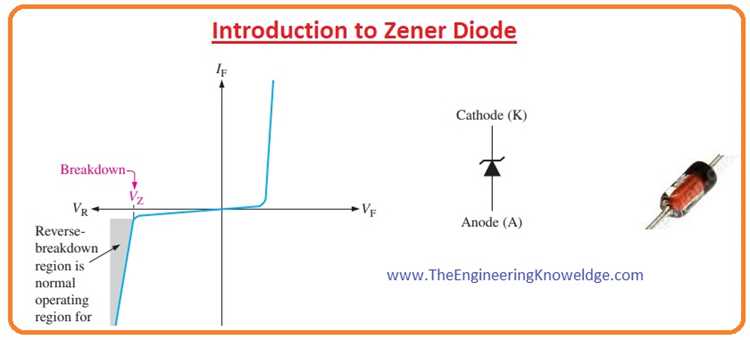

Почему стабилитрон поддерживает постоянное напряжение при обратном включении

Стабилитрон работает в режиме лавинного или туннельного пробоя при обратном смещении. В отличие от обычных диодов, его p-n-переход легирован так, чтобы выдерживать высокие обратные напряжения без разрушения. При достижении напряжения стабилизации (Uст) ток через стабилитрон резко возрастает, но падение напряжения на нём остаётся практически неизменным. Например, для стабилитрона Д814А Uст составляет 7–8,5 В при токе 5 мА, а изменение тока от 1 до 20 мА меняет напряжение не более чем на 0,1 В.
Физическая основа стабилизации – эффект Зенера (для Uст < 5 В) или лавинный пробой (для Uст > 5 В). В первом случае электроны туннелируют через потенциальный барьер p-n-перехода, во втором – ускоренные носители генерируют новые пары электрон-дырка, создавая лавину. Оба процесса обратимы и не повреждают кристалл, если ток ограничен внешним резистором. Для стабилитронов с Uст > 6 В температурный коэффициент напряжения (ТКН) положителен (0,05–0,1 %/°C), для Uст < 5 В – отрицателен (-0,05 %/°C), что учитывают при проектировании прецизионных схем.
Ключевой параметр – дифференциальное сопротивление (rдиф), показывающее, насколько изменится напряжение при изменении тока. Для маломощных стабилитронов (например, 1N4733A, Uст = 5,1 В) rдиф составляет 5–10 Ом при токе 20 мА. Чем ниже rдиф, тем стабильнее напряжение. В схемах с импульсными нагрузками рекомендуется выбирать стабилитроны с минимальным rдиф и параллельно подключать конденсатор 0,1–1 мкФ для подавления высокочастотных помех.
При обратном включении стабилитрон не открывается как обычный диод, а переходит в режим управляемого пробоя. Напряжение на нём фиксируется на уровне Uст, а избыточный ток отводится через внешнюю цепь. Для надёжной работы ток через стабилитрон должен находиться в пределах Iст мин–Iст макс (например, 1–50 мА для 1N4744A). Превышение Iст макс приводит к перегреву и деградации p-n-перехода, а работа ниже Iст мин – к нестабильности напряжения из-за неполного пробоя.
Какие параметры стабилитрона важны при выборе для конкретной схемы

Первый критерий – напряжение стабилизации (VZ). Оно должно точно соответствовать требуемому уровню в схеме. Например, для защиты микроконтроллера на 3,3 В подойдет стабилитрон с VZ = 3,6 В (серия 1N4729A), а для цепей 12 В – 1N4742A с VZ = 12 В. Допустимое отклонение обычно составляет ±5%, но для прецизионных схем выбирают приборы с точностью ±2% (например, BZX84C3V3LT1G).
Максимальный ток стабилизации (IZM) определяет нагрузочную способность. Для маломощных схем (до 5 мА) достаточно стабилитронов в корпусе SOD-123 (например, MMSZ5231B с IZM = 20 мА), а для силовых цепей – приборы в корпусе DO-41 (1N4733A, IZM = 100 мА). Превышение IZM приводит к перегреву и деградации параметров.
Дифференциальное сопротивление (ZZ) влияет на стабильность напряжения при изменении тока. Чем ниже ZZ, тем меньше колебания VZ. Для стабилитронов на 5,1 В (1N4733A) ZZ составляет ~7 Ом, а для низковольтных приборов (3,3 В, BZX84C3V3) – до 90 Ом. В схемах с пульсирующим током выбирают приборы с ZZ < 10 Ом.
Температурный коэффициент (TC) критичен для работы в широком диапазоне температур. Стабилитроны с VZ > 6 В имеют положительный TC (0,05–0,1%/°C), а с VZ < 5 В – отрицательный (-0,03%/°C). Для компенсации используют термокомпенсированные приборы (например, 1N821A с TC = 0,0005%/°C) или схемы с дополнительными диодами.
Мощность рассеивания (PD) зависит от корпуса и условий охлаждения. Стандартные стабилитроны в DO-41 (1N47xx) рассеивают 1 Вт, а в SMD-корпусах (SOD-123) – 0,5 Вт. При импульсных нагрузках учитывают пиковую мощность (например, 1N5913B выдерживает 5 Вт в течение 1 мс). Для надежной работы оставляют запас не менее 30% от PD.
Как правильно подключить стабилитрон для защиты цепей от перенапряжения
Стабилитрон подключается параллельно защищаемой цепи в обратном включении – катодом к положительному полюсу источника, анодом к отрицательному или земле. Для корректной работы напряжение стабилизации (Uст) должно быть на 10–20% выше номинального рабочего напряжения цепи. Например, при защите цепи с напряжением 5 В выбирают стабилитрон с Uст = 5,6–6,2 В. Превышение этого порога приведёт к пробою и шунтированию избыточного напряжения на землю.
Основные параметры для выбора стабилитрона:
- Напряжение стабилизации (Uст) – должно соответствовать расчётному порогу защиты.
- Максимальный ток стабилизации (Iст макс) – определяет допустимую мощность рассеивания (Pст = Uст × Iст макс). Для маломощных цепей достаточно 0,5–1 Вт.
- Температурный коэффициент напряжения (ТКН) – критичен для прецизионных схем. Например, стабилитроны серии 1N47xx имеют ТКН ~0,05%/°C.
Для защиты от импульсных перенапряжений (например, ESD) последовательно со стабилитроном устанавливают токоограничивающий резистор. Его сопротивление рассчитывается по формуле: R = (Uвх макс – Uст) / Iст макс. При Uвх макс = 24 В и Iст макс = 50 мА для стабилитрона на 12 В резистор составит 240 Ом. Без резистора стабилитрон выйдет из строя из-за превышения допустимого тока.
В схемах с индуктивной нагрузкой (реле, двигатели) параллельно стабилитрону подключают диод для подавления выбросов обратного напряжения. Диод устанавливается в прямом включении относительно индуктивности. Например, при защите обмотки реле на 12 В используют стабилитрон 1N4742A (12 В) и диод 1N4007. Это предотвращает повреждение стабилитрона импульсами до 1 кВ.
Какие распространённые ошибки приводят к выходу стабилитрона из строя
Превышение максимально допустимого тока стабилизации – основная причина отказа. Например, для стабилитрона 1N4733A (5,1 В) предельный ток составляет 178 мА, но при подключении к источнику без ограничительного резистора ток может достигать сотен миллиампер, что вызывает перегрев и пробой p-n-перехода. Всегда рассчитывайте резистор по формуле: R = (Uвх – Uст) / Iст, где Uвх – входное напряжение, Uст – напряжение стабилизации, Iст – ток стабилизации (обычно 5–20 мА).
Неправильный выбор полярности при монтаже разрушает стабилитрон за доли секунды. При обратном включении (анод к «+», катод к «–») прибор работает в режиме стабилизации, но при прямом подключении (как диод) ток резко возрастает, превышая допустимые 1–2 А для большинства корпусов. Проверяйте маркировку: катод обозначается кольцом или полосой на корпусе. Для TO-92 и SMD-корпусов (например, SOD-123) используйте мультиметр в режиме проверки диодов – прямое падение напряжения составит 0,6–0,8 В.
Отсутствие теплоотвода при работе с мощными стабилитронами (например, 1N5338B на 5 Вт) приводит к термическому пробою. Даже при токе в пределах нормы рассеиваемая мощность P = Uст × Iст может превышать 1 Вт, что требует радиатора. Для стабилитронов в корпусах DO-41 (1,3 Вт) и DO-201 (5 Вт) максимальная температура кристалла – 150 °C, но уже при 125 °C начинается деградация параметров. Используйте термопасту и алюминиевые радиаторы площадью не менее 10 см² на 1 Вт мощности.
| Ошибка | Последствие | Пример расчёта/данные |
|---|---|---|
| Отсутствие ограничительного резистора | Ток превышает Iст макс, перегрев | Для 1N4733A (5,1 В) при Uвх = 12 В: R = (12 – 5,1) / 0,02 = 345 Ом |
| Неправильная полярность | Прямое включение, ток до 1–2 А | Падение напряжения в прямом направлении: 0,7 В (кремний) |
| Работа без теплоотвода | Превышение Tj макс = 150 °C | Для 1N5338B (5 Вт): P = 5 В × 0,1 А = 0,5 Вт – требует радиатора |
| Импульсные перенапряжения | Лавинный пробой при Uобр макс + 20% | 1N4744A (15 В) выходит из строя при 18 В |
Использование стабилитрона в цепях с высоким динамическим сопротивлением без буферного конденсатора вызывает паразитные колебания. Например, при работе с источником тока нагрузка с ёмкостью менее 0,1 мкФ приводит к генерации на частотах 10–100 кГц, что увеличивает рассеиваемую мощность. Подключайте параллельно стабилитрону керамический конденсатор 0,1–1 мкФ для подавления высокочастотных помех.
Несоответствие температурного диапазона условиям эксплуатации ускоряет деградацию. Для стабилитронов в пластиковых корпусах (например, DO-35) рабочий диапазон – –65…+150 °C, но при температуре выше 125 °C срок службы сокращается в 2–3 раза. В автомобильных приложениях используйте стабилитроны с расширенным диапазоном (например, BZX84C5V1 на –55…+175 °C) и учитывайте температурный коэффициент: для 1N4733A он составляет +0,05%/°C – при 100 °C напряжение стабилизации увеличится на 0,25 В.
Где применяются стабилитроны в бытовой и промышленной электронике

В бытовых блоках питания стабилитроны защищают микросхемы от перенапряжений. Например, в зарядных устройствах для смартфонов они ограничивают напряжение на уровне 5,1 В, предотвращая выход из строя контроллеров заряда. В импульсных источниках питания (SMPS) стабилитроны на 12 В или 24 В стабилизируют опорное напряжение для ШИМ-контроллеров, обеспечивая стабильность выходных параметров при колебаниях сети.
В автомобильной электронике стабилитроны используются для защиты датчиков и ЭБУ от скачков напряжения бортовой сети. Типичный пример – стабилитрон на 15 В в цепях питания датчиков кислорода (лямбда-зондов), где он сглаживает выбросы до 60 В при отключении индуктивной нагрузки. В системах зажигания они защищают транзисторные ключи от обратных ЭДС катушек зажигания.
Промышленные контроллеры и PLC-модули часто содержат стабилитроны для защиты входных/выходных цепей. Например, в аналоговых входах 4–20 мА стабилитроны на 33 В ограничивают напряжение при коротком замыкании линии, предотвращая повреждение АЦП. В цифровых выходах с напряжением 24 В они защищают от перенапряжений, вызванных индуктивными нагрузками (реле, соленоиды).
В светодиодном освещении стабилитроны стабилизируют ток через драйверы. В лентах на 12 В или 24 В они обеспечивают фиксированное напряжение на линейных стабилизаторах тока, компенсируя падение напряжения на длинных участках проводов. В уличных светильниках с питанием от сети 220 В стабилитроны на 300 В защищают драйверы от импульсных помех, возникающих при грозовых разрядах.
В медицинской технике стабилитроны применяются для защиты чувствительных цепей от электростатических разрядов. В электрокардиографах и пульсоксиметрах они ограничивают напряжение на уровне 3,3 В или 5 В, предотвращая повреждение аналоговых фронтендов. В дефибрилляторах высоковольтные стабилитроны (до 1 кВ) защищают схемы управления от обратных токов при разряде конденсаторов.
