Как установить мотор колесо на велосипед

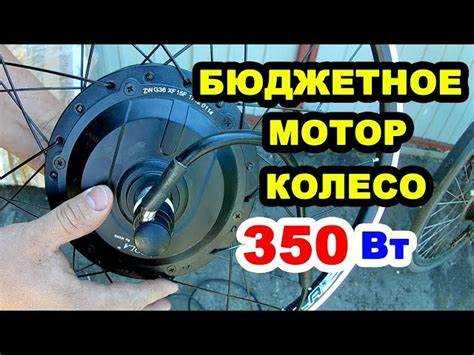

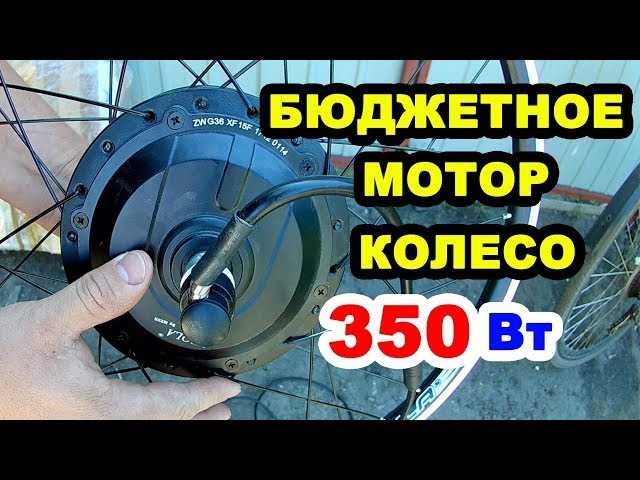

Мотор-колесо – это компактный электродвигатель, интегрированный в ступицу колеса. Для установки подходят модели мощностью от 250 до 1000 Вт с напряжением 36–48 В. Выбор зависит от типа велосипеда: для городских моделей достаточно 250–350 Вт, для горных – от 500 Вт. Перед началом работ проверьте совместимость мотор-колеса с рамой: расстояние между дропаутами должно составлять 100–135 мм для задней установки и 100–120 мм для передней.

Вам потребуются инструменты: шестигранники (4–6 мм), гаечные ключи (13–17 мм), кусачки, паяльник (если требуется подключение контроллера), мультиметр для проверки цепи. Дополнительно понадобятся стяжки, изолента и термоусадочные трубки. Если мотор-колесо не комплектуется спицами, закажите их отдельно – длина зависит от диаметра обода (обычно 26–29 дюймов) и типа втулки.

Первый этап – демонтаж штатного колеса. Снимите покрышку, камеру и ободную ленту. Отсоедините тормозные колодки (для дисковых тормозов – демонтируйте ротор). При установке мотор-колеса на заднюю ось учитывайте положение звездочек: двигатель должен располагаться слева от кассеты. Если мотор-колесо шире стандартной втулки, проверьте зазор между перьями рамы – минимальное расстояние 6 мм.

Контроллер крепите на раме или под седлом, избегая мест с вибрацией и влагой. Провода прокладывайте вдоль труб рамы, фиксируя стяжками через каждые 15–20 см. Аккумулятор выбирайте с учетом напряжения мотора: для 36 В – литий-ионные батареи емкостью 10–15 А·ч, для 48 В – от 17 А·ч. Зарядное устройство должно соответствовать параметрам батареи (например, 42 В для 36-вольтовой системы).

Подключение начинайте с контроллера: фазные провода (обычно желтый, синий, зеленый) соедините с мотор-колесом, соблюдая цветовую маркировку. Датчик Холла (если есть) подключите к разъему контроллера. Аккумулятор подсоединяйте последним, используя предохранитель на 30–50 А. Перед тестовым запуском проверьте изоляцию всех соединений мультиметром – сопротивление должно стремиться к бесконечности.

Установка мотор-колеса на велосипед: пошаговая инструкция

Перед началом работ убедитесь, что мотор-колесо совместимо с вашей рамой. Стандартные размеры втулок – 100 мм для переднего колеса и 135–142 мм для заднего. Измерьте расстояние между дропаутами вилки или рамы: если оно меньше, потребуется разжать перья или использовать проставки. Для алюминиевых рам допустимо расширение до 5 мм, для стальных – до 10 мм. Карбоновые рамы трогать нельзя – выбирайте мотор-колесо с точным размером.

Снимите штатное колесо, открутив эксцентрик или гайки ключом на 15–17 мм. Отсоедините тормозные колодки (для дисковых – снимите калипер, для ободных – разведите колодки пластиковым клином). Если на велосипеде установлен планетарный переключатель, демонтируйте его вместе с цепью, чтобы не повредить механизм при установке мотора. Заднюю звезду оставьте на месте – она не мешает монтажу.

Установите мотор-колесо в дропауты, выровняв его по центру рамы. Для заднего мотора совместите ось с пазами на переключателе скоростей: выступы на оси должны войти в соответствующие отверстия. Затяните гайки или эксцентрик с моментом 10–12 Н·м для стальных рам и 8–10 Н·м для алюминиевых. Используйте динамометрический ключ – перетяжка приведет к деформации дропаутов.

Подключите провода мотора к контроллеру. Разъемы обычно маркированы: фазы (толстые провода) – к фазным выходам, датчики Холла (тонкие провода) – к соответствующему разъему. Если провода слишком длинные, укоротите их, оставив запас 10–15 см для маневра. Изолируйте соединения термоусадочной трубкой или изолентой, избегая скруток – используйте паяльник и припой ПОС-61.

Закрепите контроллер на раме. Оптимальные места – под седлом, на нижней трубе или в сумке на багажнике. Избегайте зон с высокой вибрацией (например, возле каретки) и мест, где контроллер может быть залит водой. Фиксируйте его пластиковыми стяжками или двусторонним скотчем 3M VHB. Провода не должны натягиваться при повороте руля или работе подвески.

Установите аккумулятор. Для литий-ионных батарей на 36–48 В используйте крепления с защитой от вибрации: резиновые прокладки или силиконовые вставки. Батарею на раме размещайте так, чтобы центр тяжести оставался низким – например, на нижней трубе или под багажником. Подключите силовые провода к контроллеру через предохранитель на 30–50 А, соответствующий мощности мотора.

Настройте тормоза. Для дисковых тормозов отрегулируйте калипер, чтобы колодки не терлись о ротор при вращении колеса. Для ободных – замените колодки на более мягкие (например, Kool Stop Salmon) или увеличьте зазор до 1–1,5 мм. Мотор-колесо тяжелее штатного, поэтому тормозной путь увеличится – протестируйте торможение на скорости 25 км/ч до полной остановки.

Проверьте работу системы. Включите питание, убедитесь, что контроллер не выдает ошибок (мигание светодиодов или коды на дисплее). Прокрутите колесо рукой – мотор должен вращаться плавно, без рывков. Прокатитесь на велосипеде без нагрузки, затем с постепенным увеличением скорости. При первых поездках избегайте резких ускорений – дайте подшипникам мотора приработаться в течение 50–100 км.

Выбор подходящего мотор-колеса для вашего велосипеда

Первым шагом определите тип велосипеда и условия эксплуатации. Для городских моделей с диаметром колёс 26–28 дюймов подойдут мотор-колеса мощностью 250–500 Вт с номинальным напряжением 36–48 В. Горные велосипеды требуют усиленных вариантов: 750–1000 Вт, 48–52 В, с редукторным или прямым приводом для преодоления подъёмов. Обратите внимание на посадочный размер втулки: 100 мм для переднего колеса и 135–142 мм для заднего. Проверьте совместимость с тормозной системой – дисковые тормоза требуют мотор-колес с соответствующими креплениями (6-болтовые или CenterLock).

• Мощность: 250 Вт – минимальная для равнинных маршрутов, 500 Вт – оптимально для города с уклонами до 5°, 750–1000 Вт – для бездорожья и крутых подъёмов.
• Тип привода: редукторные моторы легче (2–3 кг), компактнее, но менее надёжны при длительных нагрузках; прямые приводы тяжелее (4–6 кг), долговечнее, обеспечивают рекуперацию энергии.
• Аккумулятор: ёмкость 10–15 А·ч хватит на 30–50 км, 20 А·ч и выше – на 80–120 км. Выбирайте литий-ионные батареи с защитой от переразряда и контроллером BMS.
• Скорость: 25–32 км/ч – стандарт для большинства стран, 45 км/ч и выше требуют регистрации в ГИБДД (категория М).
• Бренды: проверенные производители – Bafang, Tongsheng, Golden Motor, QS Motor. Избегайте безымянных моделей с AliExpress – риск несовместимости и низкого ресурса.

Необходимые инструменты и материалы для установки

Для установки мотор-колеса потребуется набор инструментов, адаптированный под специфику велосипеда и тип креплений. Базовый комплект включает шестигранники (4, 5, 6 мм), торцевые ключи (8, 10, 13, 15 мм) и разводной ключ с регулировкой до 30 мм. Если велосипед оборудован дисковыми тормозами, дополнительно понадобятся специальные ключи для снятия ротора (обычно T25 или T30). Для работы с кареткой или задним переключателем пригодится съемник шатунов и выжимка цепи.

Электрическая часть требует мультиметра с диапазоном измерения до 60 В для проверки напряжения аккумулятора и контроллера. Паяльник мощностью 60–100 Вт с тонким жалом (1–2 мм) необходим для соединения проводов, если штатные разъемы не подходят. Термоусадочные трубки диаметром 3–6 мм и клеевой пистолет обеспечат герметизацию контактов. Изолента ПВХ или силиконовая лента пригодится для временной фиксации проводки.

Крепежные элементы зависят от конструкции мотор-колеса. Стандартные комплекты включают гайки M6–M10 с нейлоновыми вставками для предотвращения самоотвинчивания, а также шайбы увеличенного диаметра (15–20 мм) для распределения нагрузки. Если мотор устанавливается на вилку с тонкими перьями, потребуются удлиненные болты (до 50 мм) и распорные втулки. Для заднего колеса часто нужны адаптеры под кассету или трещотку – их тип указывается в документации к мотору.

Таблица совместимости инструментов с типами велосипедов:

Аккумуляторная батарея выбирается по напряжению мотора (36 В, 48 В или 52 В) и емкости (от 10 А·ч). Для крепления используются алюминиевые кронштейны или нейлоновые стяжки с металлическим сердечником. Контроллер монтируется на раму с помощью двустороннего скотча 3M VHB или винтов M4–M5. Проводка должна быть гибкой, с сечением не менее 2,5 мм² для силовых линий и 0,75 мм² для сигнальных.

Смазочные материалы предотвращают коррозию и снижают трение. Для резьбовых соединений подходит медная паста или Loctite 243 (средней фиксации). Подшипники мотор-колеса смазываются консистентной смазкой на литиевой основе (например, Mobilgrease XHP 222). Избегайте использования графитовых смазок – они проводят ток и могут вызвать короткое замыкание.

Защитные элементы включают гофрированные трубки диаметром 10–16 мм для проводов и силиконовые колпачки для изоляции клемм. Если мотор устанавливается на открытую вилку, потребуется защитный кожух из ABS-пластика или алюминия толщиной 1–1,5 мм. Для велосипедов с амортизаторами нужны удлиненные кабели (до 1,5 м) с дополнительной фиксацией на подвижных частях.

Диагностическое оборудование упрощает настройку. Программатор для контроллера (например, Infineon или KT-LCD) позволяет регулировать параметры мощности и рекуперации. Датчик каденса или тормозной датчик подключается через разъемы JST-SM 2–4 pin. Для проверки работы мотора без аккумулятора используйте лабораторный блок питания с током до 20 А и защитой от перегрузки.

Демонтаж старого колеса и подготовка рамы

Перед установкой мотор-колеса снимите штатное колесо велосипеда. Для заднего колеса: переключите трансмиссию на самую маленькую звезду, ослабьте эксцентрик или открутите гайки ключом на 15–17 мм (зависит от модели). Если установлен ободной тормоз V-brake, разведите колодки в стороны, сжав их пальцами и отсоединив трос от рычага. Для дисковых тормозов отсоедините калипер, открутив два болта Torx T25 или шестигранником на 5 мм – не допускайте свисания калипера на гидролинии, закрепите его на раме проволокой.

Проверьте состояние дропаутов – посадочных мест для оси колеса. Удалите ржавчину, грязь и остатки смазки металлической щеткой или наждачной бумагой зернистостью P120. Протрите поверхности ветошью, смоченной в обезжиривателе (уайт-спирит, ацетон). Осмотрите дропауты на предмет трещин или деформаций: при наличии повреждений рама не подходит для установки мотор-колеса – ось может не выдержать нагрузки.

• Для велосипедов с креплением на гайки: измерьте ширину дропаутов штангенциркулем. Стандартные значения – 135 мм (MTB) или 130 мм (шоссейные). При необходимости разведите дропауты до нужного размера (для мотор-колес обычно требуется 135–145 мм), используя специальный инструмент или рычаг из прочной пластины.
• Для эксцентриковых креплений: убедитесь, что пружины эксцентрика не деформированы и свободно вращаются. Замените их при износе – ослабленный эксцентрик может привести к смещению колеса во время езды.
• Нанесите на дропауты тонкий слой консистентной смазки (например, литол-24) для защиты от коррозии и облегчения последующего монтажа.

Если на раме установлены крылья, багажник или другие аксессуары, закрепленные на оси колеса, демонтируйте их. Проверьте совместимость мотор-колеса с существующими креплениями: некоторые модели требуют установки дополнительных проставок или адаптеров для фиксации аксессуаров. При наличии датчика скорости или тормозного датчика отсоедините провода, предварительно пометив их расположение маркером или изолентой.

Монтаж мотор-колеса и подключение проводки

Установите мотор-колесо в вилку велосипеда, совместив крепежные отверстия с дропаутами. Для переднего колеса используйте ось диаметром 12–15 мм с гайками или эксцентриком, для заднего – учитывайте ширину дропаутов (обычно 135 мм для MTB, 120 мм для шоссейных). Затяните крепления моментом 10–12 Н·м, избегая перекосов – неравномерное распределение нагрузки сокращает срок службы подшипников. Если мотор оснащен дисковым тормозом, зафиксируйте ротор на ступице болтами с фиксатором резьбы (например, Loctite 243) и отрегулируйте зазор между колодками и диском в пределах 0,2–0,4 мм.

Установка контроллера и аккумуляторной батареи

Выберите место для контроллера с учетом габаритов (типичные размеры: 150×100×50 мм) и защиты от влаги. Оптимальные варианты: под седлом, на раме в районе каретки или внутри багажника. Закрепите контроллер на алюминиевую пластину толщиной 2–3 мм с помощью нейлоновых стяжек или винтов М4, предварительно просверлив отверстия с шагом 50 мм. Подключите силовые провода (сечение не менее 4 мм² для тока до 20 А) к мотор-колесу, соблюдая полярность: красный – «+», черный – «–». Сигнальные провода (тонкие, 0,5–0,75 мм²) подведите к ручке газа, тормозным датчикам и дисплею, используя разъемы JST-SM или аналогичные. Изолируйте соединения термоусадочной трубкой диаметром 6–8 мм, прогревая ее строительным феном при 120°C.

Аккумуляторную батарею (Li-ion, 36–48 В, 10–20 А·ч) зафиксируйте на раме с помощью крепления из стального уголка 25×25 мм или специализированного кейса с замком. Избегайте установки вблизи нагревающихся элементов (тормозные диски, мотор-колесо) – минимальное расстояние 100 мм. Подключите батарею к контроллеру через предохранитель на 30–50 А, разместив его в 15 см от клемм. Для защиты от вибраций используйте резиновые прокладки толщиной 5 мм между батареей и креплением. Проверьте напряжение мультиметром перед первым запуском: на клеммах должно быть 36–54,6 В (в зависимости от типа батареи).
