Индуктивность катушки определяет её реактивное сопротивление на заданной частоте по формуле XL = 2πfL, где f – частота в герцах, а L – индуктивность в генри. Чтобы настроить катушку на конкретную частоту, необходимо скорректировать её индуктивность с учётом параметров цепи: ёмкости, сопротивления и требуемой резонансной частоты. Например, для резонансного контура с ёмкостью 100 пФ на частоте 1 МГц требуется индуктивность около 253 мкГн.
Основные методы изменения индуктивности включают регулировку числа витков, геометрии катушки или магнитной проницаемости сердечника. Увеличение числа витков пропорционально квадрату индуктивности: L ∝ N². Так, катушка с 50 витками и индуктивностью 100 мкГн при уменьшении до 35 витков снизит индуктивность до ~50 мкГн. Для точной настройки используйте формулу Уилера для однослойных катушек: L = (N²D²)/(18D + 40l), где D – диаметр, l – длина намотки в дюймах.
Магнитные сердечники позволяют варьировать индуктивность в широком диапазоне. Ферритовые сердечники с проницаемостью μr = 100–1000 увеличивают индуктивность в μr раз по сравнению с воздушным сердечником. Для подстройки используйте сердечники с резьбой или регулируемые ферритовые чашки. Пример: катушка с индуктивностью 50 мкГн на воздухе при установке ферритового сердечника с μr = 200 даст 10 мГн. Учитывайте потери на высоких частотах – ферриты теряют эффективность выше 10–50 МГц.
Для высокочастотных применений (свыше 10 МГц) оптимальны катушки без сердечника или с низкопроницаемыми материалами (μr < 10). В таких случаях корректируйте индуктивность изменением шага намотки или диаметра провода. Например, увеличение шага на 20% снижает индуктивность на 5–15% за счёт уменьшения взаимной индукции между витками. Для прецизионной настройки используйте подстроечные конденсаторы параллельно катушке – это проще, чем механически изменять её параметры.
Какие параметры катушки влияют на её индуктивность
Индуктивность катушки (L) определяется формулой L = μ₀ * μᵣ * N² * A / l, где каждый параметр напрямую влияет на итоговое значение. Изменение любого из них позволяет точно настроить катушку под требуемую частоту. Основные факторы:
- Число витков (N) – квадратичная зависимость: удвоение витков увеличивает индуктивность вчетверо. Для высокочастотных цепей (1–10 МГц) достаточно 5–20 витков, для низкочастотных (50–500 кГц) – 50–200. Пример: катушка с 10 витками на ферритовом кольце (μᵣ=100) даст ~10 мкГн, с 20 витками – ~40 мкГн.
- Площадь поперечного сечения (A) – прямо пропорциональна индуктивности. Для цилиндрических катушек A = π * (D/2)², где D – диаметр намотки. Увеличение диаметра с 10 мм до 20 мм при прочих равных повышает L в 4 раза. В компактных устройствах используют плоские спирали или многослойную намотку.
- Длина катушки (l) – обратная зависимость: чем длиннее катушка, тем ниже индуктивность. Оптимальное соотношение l/D для однослойных катушек – 0.5–2. При l/D > 3 индуктивность падает на 20–30% из-за рассеивания магнитного поля.
Магнитная проницаемость сердечника (μᵣ) – ключевой фактор для катушек с ферромагнитными материалами. Воздушные катушки (μᵣ=1) имеют низкую индуктивность, но стабильны на высоких частотах. Ферритовые сердечники (μᵣ=20–10000) увеличивают L в μᵣ раз, но вносят потери на частотах выше 1–10 МГц. Для диапазона 100 кГц–1 МГц подходят сердечники из порошкового железа (μᵣ=10–100), для СВЧ – керамические (μᵣ≈1).

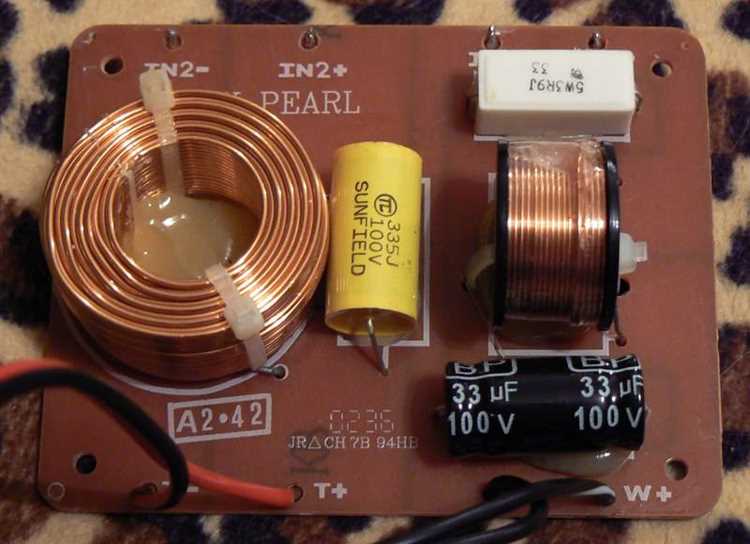

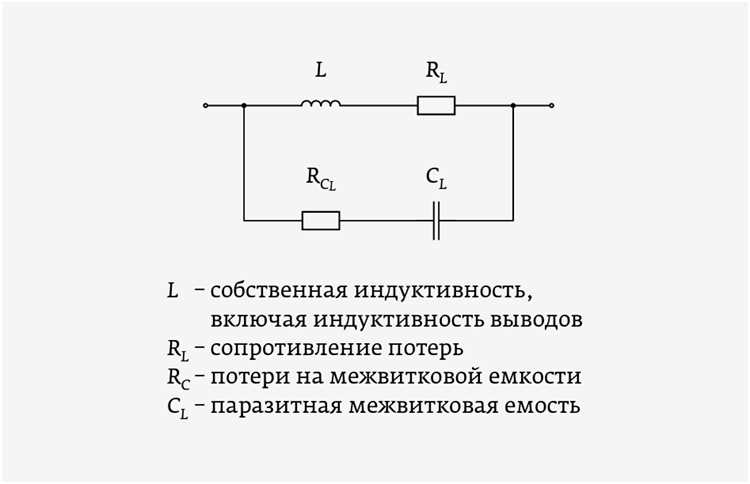

Тип намотки влияет на паразитные параметры и эффективность. Однослойная намотка минимизирует межвитковую ёмкость (Cₚ), критичную для частот >1 МГц. Многослойная намотка увеличивает L при тех же габаритах, но Cₚ растёт пропорционально числу слоёв. Для снижения Cₚ используют секционирование или прогрессивную намотку (шаг витков увеличивается к краям). Пример: катушка с 50 витками в 2 слоя имеет Cₚ ~5–10 пФ, в 1 слой – ~1–2 пФ.
Материал провода и его сечение косвенно влияют на индуктивность через сопротивление потерь (Rₛ) и скин-эффект. На частотах >1 МГц ток течёт по поверхности провода, поэтому используют литцендрат (многожильный провод) или посеребрённый провод. Диаметр провода выбирают из расчёта плотности тока: 2–5 А/мм² для непрерывной работы. Пример: для катушки на 1 А на частоте 5 МГц оптимален провод диаметром 0.5–0.8 мм.
Взаимное расположение катушек в многокатушечных системах (например, трансформаторы) изменяет индуктивность за счёт взаимной индукции (M). Коэффициент связи (k = M / √(L₁*L₂)) зависит от расстояния между катушками и ориентации. При k=1 (идеальная связь) индуктивность системы максимальна, при k=0 – катушки независимы. Для увеличения k используют общий сердечник или бифилярную намотку (провода параллельно).
Как рассчитать требуемую индуктивность для заданной частоты
Индуктивность катушки для резонансного контура на заданной частоте определяется по формуле Томсона: L = 1 / (4π²f²C), где L – индуктивность в генри, f – частота в герцах, C – ёмкость в фарадах. Для практических расчётов удобнее использовать производные единицы: микрогенри (мкГн), мегагерцы (МГц) и пикофарады (пФ). Например, при частоте 10 МГц и ёмкости 100 пФ требуемая индуктивность составит L = 1 / (4π² × (10×10⁶)² × 100×10⁻¹²) ≈ 2.53 мкГн. Точность расчёта зависит от корректности выбора ёмкости и учёта паразитных параметров.
- Для катушек с ферритовыми сердечниками используйте поправочный коэффициент
μэфф(эффективная магнитная проницаемость). Формула расчёта:L = μэфф × L0, гдеL0– индуктивность без сердечника. Значенияμэффдля типовых ферритов:- 600НН – 10–15;
- 2000НМ – 50–100;
- 4000НМ – 100–300.
- При намотке катушек на каркасах с шагом витков учитывайте коэффициент связи
k(0.8–0.95 для плотной намотки, 0.3–0.7 для разреженной). Формула корректировки:L = Lрасч × k.
Для быстрой оценки индуктивности однослойных катушек применяйте формулу Уилера: L = (D² × N²) / (18D + 40l), где D – диаметр намотки в дюймах, N – число витков, l – длина намотки в дюймах, результат – в микрогенри. Пример: катушка диаметром 0.5 дюйма, длиной 1 дюйм и 10 витками имеет индуктивность L ≈ (0.5² × 10²) / (18×0.5 + 40×1) ≈ 1.1 мкГн. Для перевода в сантиметры используйте коэффициент 2.54: D[см] = D[дюйм] × 2.54. Метод даёт погрешность до 5% при l/D > 0.4.
Способы изменения числа витков для корректировки индуктивности
Индуктивность катушки пропорциональна квадрату числа витков (L ∝ N²), поэтому даже небольшие изменения их количества существенно влияют на параметры. Для точной подстройки частоты резонансного контура удаляют или добавляют витки с шагом 5–10% от общего числа, измеряя результат LC-метром или анализатором спектра. При работе с катушками на ферритовых сердечниках типа М400НН или М600НН изменение одного витка на частотах 1–10 МГц сдвигает индуктивность на 2–5 мкГн, что критично для узкополосных фильтров.
В катушках без сердечника (воздушных) корректировка витков требует механической точности: намотка должна быть равномерной, с фиксированным шагом. Для катушек диаметром 10–20 мм на частотах 30–100 МГц каждый дополнительный виток увеличивает индуктивность на 0,1–0,3 мкГн. Используйте провод с лаковой изоляцией (ПЭЛ, ПЭВ) диаметром 0,3–0,8 мм – толщина влияет на добротность, но не на индуктивность. При намотке «внавал» погрешность может достигать 15%, поэтому предпочтительна однослойная намотка с зазором 0,5–1 мм между витками.
Метод частичного отключения витков применяется для оперативной подстройки без перемотки. Параллельно катушке подключают переключатель или перемычки, закорачивая часть витков. Например, в катушке с 50 витками закорачивание 5 витков снижает индуктивность на ~19% (расчет по формуле L = L₀ × (N₁/N₀)²). Этот способ эффективен для катушек с отводами, но увеличивает паразитную емкость и снижает добротность на 5–10%. Для минимизации потерь используйте реле с низким сопротивлением контактов (менее 0,1 Ом) или бесконтактные переключатели на PIN-диодах.
При перемотке катушки для другой частоты учитывайте зависимость индуктивности от геометрии: увеличение диаметра каркаса на 20% при том же числе витков снижает L на 30–40%. Для катушек с ферритовыми кольцами (например, К10×6×4,5) число витков рассчитывают по формуле N = √(L × 10⁶ / (Aₗ × μ)), где Aₗ – коэффициент индуктивности сердечника (мкГн/виток²), μ – магнитная проницаемость. Для сердечника 2000НМ Aₗ ≈ 1,6 мкГн/виток²; при L = 100 мкГн потребуется 8 витков. После намотки проверяйте индуктивность на рабочей частоте – на высоких частотах (f > 30 МГц) проницаемость сердечника падает, требуя корректировки расчетов.
Влияние материала и формы сердечника на частотные характеристики
Материал сердечника определяет магнитную проницаемость (μ) и потери на вихревые токи, напрямую влияя на рабочий диапазон частот катушки. Ферриты с высоким μ (например, NiZn с μ=100–1000) эффективны до 10–50 МГц, но теряют свойства на более высоких частотах из-за роста потерь. Альсиферы (Fe-Si-Al) работают до 1 МГц, а порошковые железные сердечники (μ=10–100) стабильны до 100 кГц. Для частот выше 100 МГц применяют немагнитные материалы (воздух, керамика) или специальные ферриты с низкими потерями (например, MnZn с добавками Co).
Форма сердечника задает распределение магнитного потока и индуктивность при заданных габаритах. Тороидальные сердечники минимизируют внешнее поле и обеспечивают высокую добротность (Q>100) на частотах до 10 МГц, но сложны в намотке. Ш-образные сердечники проще в производстве, но имеют большие потери на рассеяние – их Q редко превышает 50. Для высокочастотных применений (50–300 МГц) используют стержневые сердечники с малым сечением, снижающие паразитную емкость.
Толщина материала сердечника критична для подавления вихревых токов. В ферритовых сердечниках толщина слоя не превышает 0.1–0.5 мм, а в порошковых железных – 1–10 мкм. На частотах выше 1 МГц применяют многослойные сердечники с изоляционными прослойками (например, оксид алюминия), снижающими потери на 30–50%. Для импульсных схем с фронтами <10 нс выбирают сердечники с низкой коэрцитивной силой (<10 А/м), чтобы избежать гистерезисных искажений.
Температурная стабильность сердечника влияет на дрейф индуктивности. Ферриты NiZn имеют температурный коэффициент μ (ТКμ) ±(10–50)·10⁻⁶/°C, что допустимо для широкополосных цепей. Для прецизионных фильтров (например, в радиосвязи) используют сердечники с ТКμ <5·10⁻⁶/°C, такие как аморфные сплавы на основе кобальта. При температурах выше 120°C ферриты теряют до 20% μ, поэтому в промышленных применениях предпочитают сердечники из карбонильного железа или пермаллоя.
Геометрия зазора в сердечнике корректирует индуктивность и линейность. В разомкнутых сердечниках (например, броневых) зазор 0.1–1 мм снижает μ на 50–90%, но расширяет частотный диапазон до 100 МГц за счет уменьшения насыщения. Для резонансных контуров с высокой добротностью зазор подбирают экспериментально: увеличение на 0.1 мм снижает индуктивность на 5–15%, но повышает стабильность на 20–30%. В импульсных трансформаторах зазор минимизируют (<0.05 мм), чтобы избежать искажений формы сигнала.
Выбор материала и формы сердечника зависит от целевой частоты и мощности. Для низкочастотных дросселей (50 Гц–1 кГц) оптимальны Ш-образные сердечники из электротехнической стали с μ=5000–10000. В ВЧ-фильтрах (1–30 МГц) применяют тороиды из NiZn-феррита с μ=50–200. Для СВЧ-диапазона (300 МГц–3 ГГц) используют керамические сердечники или воздушные катушки с подстроечными ферритовыми сердечниками. При мощности >100 Вт учитывают тепловые потери: ферриты выдерживают до 150°C, порошковое железо – до 200°C, аморфные сплавы – до 300°C.
Практическое применение подстроечных сердечников для точной настройки
Подстроечные сердечники из феррита или порошкового железа позволяют корректировать индуктивность катушки в пределах 10–50% от номинального значения без изменения числа витков или геометрии обмотки. Для частот до 1 МГц оптимальны ферритовые сердечники с начальной магнитной проницаемостью μi = 100–1000 (например, марки 400НН, 600НН), обеспечивающие линейную зависимость индуктивности от глубины ввинчивания. На частотах свыше 10 МГц применяют сердечники из карбонильного железа (μi = 5–30), так как они сохраняют стабильность параметров при высоких токах и температурах. При настройке резонансных контуров в радиоприемниках смещение сердечника на 1 мм изменяет частоту на 2–5% в зависимости от конструкции катушки.
В таблице приведены типовые значения изменения индуктивности для сердечников разного типа при полном введении в катушку:
| Материал сердечника | Диапазон частот, МГц | Изменение индуктивности, % | Температурный коэффициент, ppm/°C |
|---|---|---|---|
| Феррит 400НН | 0,1–1 | 30–40 | ±200 |
| Феррит 2000НМ | 0,01–0,5 | 40–50 | ±500 |
| Карбонильное железо | 10–100 | 15–25 | ±50 |
Для минимизации паразитной емкости и гистерезисных потерь сердечник должен входить в катушку не более чем на 70% длины обмотки. В высокочастотных цепях (f > 30 МГц) используют сердечники с резьбой M4–M6 и шагом 0,5–0,75 мм, что позволяет регулировать индуктивность с точностью до 0,5%. При настройке фильтров промежуточной частоты в радиоприемниках (455 кГц) рекомендуется применять сердечники с фиксацией контргайкой, чтобы исключить самопроизвольное смещение из-за вибраций. Для катушек с индуктивностью менее 1 мкГн подстроечные сердечники малоэффективны – в таких случаях целесообразнее использовать варикапы или изменять число витков.
Как использовать воздушный зазор для регулировки индуктивности
Воздушный зазор в магнитопроводе катушки – эффективный способ точной настройки индуктивности без изменения числа витков или геометрии обмотки. Даже небольшой зазор (0,1–2 мм) снижает магнитную проницаемость сердечника, уменьшая индуктивность пропорционально его длине. Для ферритовых сердечников с μr = 1000 введение зазора в 1 мм может снизить индуктивность на 30–50%, что критично для высокочастотных цепей (100 кГц–10 МГц). Расчет ведется по формуле: L = (μ0 * μeff * N² * A) / l, где μeff = μr / (1 + μr * g / lm), g – длина зазора, lm – длина магнитной цепи.
Практическая реализация требует учета материала сердечника. Для порошковых железных сердечников (например, Kool Mμ) зазор распределен по объему, и его эквивалентная длина указывается производителем (обычно 0,5–5% от длины магнитопровода). В ферритовых кольцах зазор создается механически – разрезанием сердечника алмазным диском с последующей шлифовкой. При этом важно минимизировать рассеивание поля: зазор должен быть равномерным, а его края – параллельными. Для сердечников типа ETD или PQ зазор формируется прокладками из немагнитного материала (стеклотекстолит, фторопласт) толщиной 0,05–1 мм.
Регулировка зазора позволяет компенсировать разброс параметров сердечников и адаптировать катушку к конкретной частоте. Например, в резонансных контурах с частотой 1 МГц изменение зазора на 0,2 мм может сдвинуть резонансную частоту на 50–100 кГц. Для прецизионной настройки используют микрометрические винты или набор калиброванных прокладок. При этом следует учитывать, что увеличение зазора снижает добротность катушки из-за роста потерь на рассеивание поля – на частотах выше 5 МГц потери могут достигать 10–15% от общей энергии.
В силовых дросселях зазор решает проблему насыщения сердечника при больших токах. Для сердечника из электротехнической стали с Bmax = 1,5 Тл и током подмагничивания 10 А зазор в 1 мм увеличивает допустимый ток на 20–30% без насыщения. Расчет ведется по формуле: g = (μ0 * N * I) / Bmax, где I – максимальный ток. Однако чрезмерный зазор приводит к росту габаритов и потерь на вихревые токи – оптимальное значение подбирается экспериментально с помощью LCR-метра или анализатора импеданса.
Для высокочастотных приложений (СВЧ, импульсные источники питания) зазор критичен для стабильности параметров. В ферритовых сердечниках типа 3F3 или N87 на частотах 1–10 МГц зазор в 0,5 мм снижает температурный коэффициент индуктивности (ТКИ) с 500 ppm/°C до 50–100 ppm/°C. При этом важно учитывать паразитную емкость зазора – на частотах выше 30 МГц она может вызывать резонансные явления. Для минимизации эффекта используют зазоры с малой площадью (например, в виде узкой щели) или распределенные зазоры в многосекционных сердечниках.
