Контроллер С2000-ПИ – специализированное устройство для интеграции систем охранно-пожарной сигнализации с инженерными коммуникациями объектов. Разработан для работы в составе комплекса «Болид», он обеспечивает двусторонний обмен данными между приборами С2000 и исполнительными устройствами: клапанами, насосами, вентиляцией, системами оповещения. Основная задача – автоматизация управления инженерными системами при срабатывании датчиков пожара, протечки, загазованности или несанкционированного доступа.
Устройство поддерживает до 128 адресуемых зон и работает по протоколу RS-485 с возможностью подключения к ПК через интерфейс USB (с преобразователем). Встроенные реле позволяют управлять нагрузкой до 250 В / 5 А, что достаточно для большинства промышленных и коммерческих объектов. Контроллер совместим с приборами С2000М, С2000-КДЛ, С2000-4 и другими модулями линейки, обеспечивая централизованное управление без дополнительных шлюзов.
Ключевые функции С2000-ПИ включают:
- Логическое управление – выполнение заданных сценариев при активации зон (например, отключение вентиляции при пожаре, запуск насосов при протечке).
- Мониторинг состояния – передача данных о срабатывании датчиков и статусе исполнительных устройств на пульт охраны или ПО «Орион Про».
- Резервирование каналов – дублирование критических команд через дополнительные реле для повышения надежности.
- Диагностика неисправностей – автоматическое тестирование линий связи и нагрузки с формированием отчетов в журнале событий.
Для корректной работы контроллера требуется питание 12–24 В постоянного тока (потребление не более 100 мА) и подключение к шине RS-485 с сопротивлением нагрузки не менее 120 Ом. При проектировании системы рекомендуется размещать С2000-ПИ в непосредственной близости от управляемых устройств, чтобы минимизировать длину силовых кабелей. Для защиты от помех используйте экранированную витую пару и избегайте параллельной прокладки с высоковольтными линиями.
Типовые сценарии применения:
- Автоматическое перекрытие газовых клапанов при срабатывании датчика загазованности.
- Запуск дренажных насосов при обнаружении протечки в подвале или серверной.
- Отключение электропитания оборудования при пожаре для предотвращения короткого замыкания.
- Активация системы дымоудаления и оповещения по заданному алгоритму.
При настройке контроллера обратите внимание на параметры «Задержка срабатывания» и «Время удержания реле» – их значения зависят от специфики объекта. Например, для клапанов с электроприводом задержка должна учитывать время полного закрытия (обычно 5–15 секунд). В ПО «Орион Про» предусмотрены шаблоны сценариев, но для сложных объектов рекомендуется индивидуальная настройка логики с учетом требований СП 5.13130.2009 и ГОСТ Р 53325-2012.

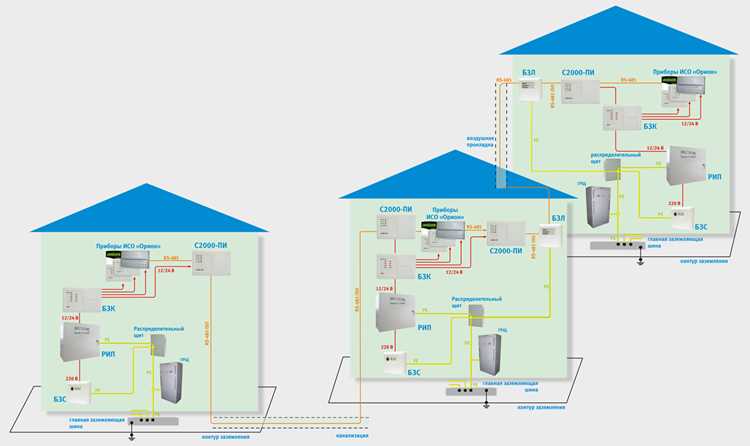

Как подключить С2000-ПИ к системе охранно-пожарной сигнализации
С2000-ПИ подключается к шлейфам сигнализации через клеммные колодки X1–X4, каждая из которых поддерживает до 4 зон. Для корректной работы используйте экранированный кабель типа КСПВ 2×0,5 или аналогичный с сопротивлением жилы не более 50 Ом/км. Максимальная длина шлейфа – 1500 м при сечении 0,5 мм², но при использовании адресных извещателей сокращается до 300 м.
Перед монтажом отключите питание системы и проверьте целостность изоляции кабелей мегомметром (не менее 20 МОм). Подключите «+» шлейфа к клемме «ШС» (например, X1-1), а «−» – к «Общ» (X1-2). Для адресных устройств используйте клеммы «Адр+» (X1-3) и «Адр−» (X1-4), соблюдая полярность. При подключении неадресных извещателей параллельно установите оконечный резистор 4,7 кОм между «+» и «−» шлейфа.
Для интеграции с приборами серии «Сигнал-20» или «С2000» используйте интерфейс RS-485. Подключите клеммы «A» (X5-1) и «B» (X5-2) контроллера к соответствующим контактам прибора, соблюдая топологию «шина». Волновое сопротивление линии должно составлять 120 Ом – при длине кабеля свыше 100 м установите согласующий резистор на конце линии. Скорость обмена данными настройте в диапазоне 2400–115200 бод через ПО «UProg».
Питание С2000-ПИ осуществляется от источника постоянного тока 12 В ±10% с током нагрузки не менее 0,5 А. Подключите «+» к клемме «12В» (X6-1), «−» – к «GND» (X6-2). Для резервирования используйте ИБП с временем автономной работы не менее 24 часов. Избегайте параллельного подключения контроллера к нескольким источникам питания – это может привести к конфликтам заземления и сбоям в работе.
При настройке зон в ПО «UProg» укажите тип шлейфа: «Охранный», «Пожарный» или «Технологический». Для пожарных зон активируйте функцию «Автовосстановление» и установите задержку срабатывания 30–60 с. В охранных зонах настройте параметры «Взятие/снятие» с учетом времени на выход сотрудников (стандартно 30–60 с). Для адресных извещателей задайте уникальные адреса в диапазоне 1–127 и проверьте их отображение в журнале событий.
После физического подключения выполните тестирование шлейфов. В режиме «Диагностика» ПО «UProg» проверьте сопротивление шлейфов – оно должно соответствовать расчетным значениям (например, 4,7 кОм для неадресных зон). Имитируйте срабатывание извещателей и убедитесь в корректной передаче сигналов на пульт С2000. При ложных срабатываниях проверьте качество пайки соединений и отсутствие наводок от силовых кабелей.
Для интеграции с системами видеонаблюдения или оповещения используйте релейные выходы X7–X8. Подключите нагрузку (например, сирену или камеру) к клеммам «NO» (нормально разомкнутый) и «C» (общий контакт). Ток коммутации – до 2 А при 30 В DC. Настройте логику срабатывания реле в ПО: «По тревоге», «По неисправности» или «По команде оператора». Для импульсного режима установите длительность сигнала 1–99 с.
Документируйте все подключения в схеме электрической принципиальной. Укажите марки кабелей, длины шлейфов, адреса извещателей и параметры настройки. После завершения монтажа проведите приемо-сдаточные испытания с участием представителя заказчика, зафиксировав результаты в акте. Храните резервную копию конфигурации контроллера на отдельном носителе.
Основные режимы работы контроллера и их настройка через пульт С2000
Контроллер С2000-ПИ поддерживает три ключевых режима: «Охрана», «Тестирование» и «Программирование». Каждый из них активируется через пульт С2000 с помощью комбинаций клавиш или через меню настроек. Переход между режимами возможен только при наличии соответствующих прав доступа – для этого требуется ввод пароля оператора или администратора (по умолчанию «0000» или «1234»).
В режиме «Охрана» контроллер выполняет основную функцию – мониторинг состояния подключенных шлейфов и исполнительных устройств. Для активации необходимо нажать на пульте [Функция] → [Охрана] или использовать комбинацию [#] + [1]. При этом на дисплее отображается текущий статус шлейфов: «Норма», «Тревога», «Неисправность». Настройка задержек на вход/выход осуществляется через меню [Настройки] → [Задержки], где указываются значения в секундах (диапазон 0–255).
Режим «Тестирование» предназначен для проверки работоспособности оборудования без активации тревожных сигналов. Включается через [Функция] → [Тест] или [#] + [2]. В этом режиме контроллер игнорирует срабатывания шлейфов, но фиксирует их в журнале событий. Для тестирования конкретного шлейфа используется команда [Шлейф] → [Номер] → [Тест]. Результаты отображаются на экране пульта: «Шлейф исправен» или «Обрыв/КЗ».
Настройка параметров шлейфов в режиме «Программирование» требует ввода пароля администратора. Доступ к меню осуществляется через [Функция] → [Программирование] или [#] + [3]. Основные параметры, задаваемые для каждого шлейфа, приведены в таблице:
| Параметр | Диапазон значений | Описание |
|---|---|---|
| Тип шлейфа | Нормально замкнутый (НЗ), Нормально разомкнутый (НР), Балансный | Определяет логику работы шлейфа при срабатывании датчика. |
| Задержка тревоги | 0–255 с | Время, через которое формируется тревожное событие после нарушения шлейфа. |
| Реакция на обрыв | Игнорировать, Тревога, Неисправность | Действие контроллера при обнаружении обрыва в цепи. |
| Реакция на КЗ | Игнорировать, Тревога, Неисправность | Действие контроллера при коротком замыкании в шлейфе. |
Для изменения параметров шлейфа в режиме программирования выберите [Шлейфы] → [Номер шлейфа], затем задайте необходимые значения. После сохранения настроек ([Сохранить]) контроллер перезагружается с новыми параметрами. Важно: при смене типа шлейфа с НЗ на НР или наоборот требуется физическая перекоммутация датчиков.
Настройка исполнительных устройств (реле, сирены) также выполняется в режиме программирования. Для этого перейдите в [Исполнительные устройства] → [Номер реле] и укажите тип активации: «По тревоге», «По неисправности» или «Ручное управление». Временные параметры срабатывания реле задаются в диапазоне 1–999 секунд. Пример: для сирены с задержкой включения 5 секунд и временем работы 30 секунд установите значения Задержка: 5, Длительность: 30.
После завершения настройки рекомендуется провести тестирование всех шлейфов и исполнительных устройств в режиме «Тестирование». Журнал событий доступен через [Журнал] → [События] – он содержит временные метки, типы событий и номера шлейфов. Для сброса журнала используйте команду [Очистить журнал], но учтите, что эта операция необратима.
Обработка сигналов от пожарных извещателей: алгоритмы и параметры
Контроллер С2000-ПИ реализует два основных алгоритма обработки сигналов от пожарных извещателей: пороговый и адаптивный. Пороговый алгоритм срабатывает при превышении заданного уровня сигнала (например, 3,5 В для аналоговых извещателей серии ИП 212), фиксируя событие как «Пожар» или «Внимание». Адаптивный алгоритм анализирует динамику изменения сигнала: при росте на 0,5 В/с в течение 5 секунд формируется предварительное предупреждение, а при устойчивом превышении порога на 1,2 В в течение 10 секунд – тревога. Для дискретных извещателей (ИП 101) контроллер использует алгоритм подтверждения: сигнал считается достоверным только после двух последовательных срабатываний с интервалом не более 200 мс.
Ключевые параметры настройки включают время фильтрации помех (от 50 до 500 мс), гистерезис срабатывания (0,2–1,5 В для аналоговых извещателей) и порог восстановления (на 10–30% ниже порога тревоги). Для извещателей с температурной компенсацией (например, ИП 435) контроллер автоматически корректирует пороги срабатывания в диапазоне 0–50°C с шагом 0,1 В/°C. При работе с адресными шлейфами (протокол RS-485) С2000-ПИ поддерживает индивидуальную калибровку каждого извещателя: допустимый разброс значений – ±0,3 В от эталонного уровня, заданного при пусконаладке.
Для минимизации ложных срабатываний рекомендуется настраивать параметры с учетом типа помещения: в запыленных зонах увеличивать время фильтрации до 300 мс и снижать чувствительность на 15–20%, в помещениях с высокой влажностью – применять гистерезис не менее 0,8 В. При использовании комбинированных извещателей (дым + тепло) контроллер позволяет задавать приоритетность каналов: например, тепловой сигнал подтверждает дымовое срабатывание только при одновременном превышении порогов обоих датчиков в течение 3 секунд.
Интеграция С2000-ПИ с другими модулями системы ОПС: схемы и протоколы
С2000-ПИ взаимодействует с периферийными устройствами ОПС через интерфейс RS-485, поддерживая протокол «Болид» версии 3.0 и выше. Для подключения модулей расширения (С2000-КДЛ, С2000-СП1, С2000-АСПТ) используется шлейфовая топология с терминаторами 120 Ом на концах линии. Максимальная длина линии при скорости 9600 бод – 1200 м, при 19200 бод – 600 м. Питание модулей осуществляется по отдельной паре проводов напряжением 12 В (±10%), потребляемый ток не должен превышать 1 А на всю линию.
При интеграции с приборами учета (С2000-БИ, С2000-БКИ) контроллер использует протокол Modbus RTU (скорость 9600 или 19200 бод, 8 бит данных, 1 стоп-бит, без контроля четности). Адресация устройств задается DIP-переключателями на плате модуля: диапазон 1–247, при этом адрес 0 зарезервирован для широковещательных команд. Для корректной работы рекомендуется разделять линии RS-485 для модулей ОПС и приборов учета, используя гальваническую развязку с помощью преобразователей RS-485/RS-485 (например, ADM2483).
Схема подключения С2000-ПИ к С2000-КДЛ: A(+) контроллера соединяется с A(+) модуля, B(−) – с B(−), экран кабеля заземляется только с одной стороны. Для диагностики используются команды протокола «Болид»: 0x01 (чтение состояния шлейфа), 0x02 (чтение адреса модуля). При потере связи контроллер генерирует событие «Обрыв линии RS-485» с кодом 0x1F, что требует проверки терминаторов и целостности кабеля (рекомендуется витая пара FTP Cat.5e).
Интеграция с ПК осуществляется через преобразователь USB/RS-485 (например, АС-4) или Ethernet-модуль С2000-Ethernet. В последнем случае используется протокол TCP/IP (порт 10001) с поддержкой шифрования TLS 1.2. Для настройки параметров связи в ПО «UProg» указываются IP-адрес модуля, маска подсети и шлюз. При работе с облачными сервисами «Болид» (например, «Орион Про») контроллер передает данные по протоколу MQTT (топики: `bolid/device/{id}/state`), что требует настройки брокера с поддержкой QoS 1.
