Как сделать дециметровую антенну своими руками

Дециметровый диапазон (470–862 МГц) используется для эфирного цифрового телевидения (DVB-T2) и требует антенны с оптимальными характеристиками. Самодельная конструкция позволяет получить коэффициент усиления до 10–12 дБ при минимальных затратах. Основные параметры: длина волны λ ≈ 30–60 см, сопротивление 75 Ом, ширина полосы пропускания не менее 8 МГц на канал.

Для изготовления потребуются материалы с высокой проводимостью: медная проволока диаметром 2–3 мм, алюминиевые трубки или фольгированный стеклотекстолит. Важно соблюдать точность размеров – отклонение на 5% снижает эффективность на 20–30%. В качестве базы подойдет логопериодическая или волновой канал (Yagi-Uda), но для простоты чаще выбирают зигзагообразную или рамочную конструкцию.

Ключевые этапы сборки: расчет геометрии антенны под целевую частоту, изготовление активного элемента (вибратора) и рефлектора, подключение согласующего устройства (балуна) для минимизации потерь. Например, для канала 30 (546 МГц) длина полуволнового вибратора составит 27 см, а расстояние до рефлектора – 13,5 см. Используйте коаксиальный кабель RG-6 с волновым сопротивлением 75 Ом и разъемом F-типа.

Тестирование проводите с помощью анализатора спектра или ресивера DVB-T2. Оптимальное положение антенны – на высоте не менее 3 м от земли, направление на ближайший ретранслятор. При слабом сигнале добавьте усилитель с коэффициентом 15–20 дБ, но избегайте переусиления – это вызовет помехи.

Дециметровая антенна своими руками: пошаговая инструкция

Дециметровая антенна (ДМВ) предназначена для приёма сигналов в диапазоне 470–862 МГц, что соответствует 21–69 каналам эфирного телевидения. Для изготовления простой и эффективной антенны типа «волновой канал» потребуются: медная проволока диаметром 2–3 мм, коаксиальный кабель с волновым сопротивлением 75 Ом, разъём F-типа, паяльник, линейка и кусачки. Оптимальная длина вибратора рассчитывается по формуле λ/2, где λ – длина волны центрального канала (например, для 30-го канала λ ≈ 56 см, вибратор – 28 см).

Основные элементы антенны:

• Активный вибратор – прямой отрезок проволоки длиной λ/2, разделённый посередине зазором 1–2 см для подключения кабеля.
• Рефлектор – отрезок проволоки длиной 0,55λ, расположенный на расстоянии 0,2λ за вибратором (для 30-го канала – 30,8 см).
• Директоры – 1–3 отрезка длиной 0,45λ, установленные перед вибратором с шагом 0,15λ (для 30-го канала – 25,2 см).

Сборка начинается с изготовления вибратора. Проволоку сгибают в форме буквы «П» с зазором 1–2 см в центре. К концам зазора припаивают центральную жилу и оплётку кабеля. Рефлектор и директоры крепятся к деревянной или пластиковой рейке параллельно вибратору. Расстояния между элементами критичны – отклонение на 5 мм снижает коэффициент усиления на 10–15%. Для точной настройки используйте анализатор спектра или тестер сигнала.

Подключение кабеля требует соблюдения полярности. Центральная жила припаивается к одной половине вибратора, оплётка – к другой. Для защиты от помех рекомендуется использовать ферритовые кольца на кабеле (3–5 витков) вблизи антенны. Если длина кабеля превышает 10 м, выбирайте модель с низким затуханием (например, RG-6 с медной жилой). Заземление антенны обязательно при установке на высоте более 3 м.

Ориентация антенны зависит от расположения телецентра. Для определения направления используйте онлайн-карты покрытия (например, rtrs.ru) или компас. Угол места (наклон антенны) корректируется по уровню сигнала: для равнинной местности – 0°, для холмистой – до 15°. Фиксация элементов на рейке выполняется термоклеем или пластиковыми хомутами – металлические крепления искажают диаграмму направленности.

Тестирование антенны проводится с помощью цифрового тюнера. Подключите антенну, выберите канал и оцените уровень сигнала (должен быть не менее 60% для стабильного приёма). Если сигнал слабый, измените положение антенны или добавьте директоры. Для диапазона 600–800 МГц эффективнее использовать антенну с 3–5 директорами, для 470–600 МГц достаточно 1–2. Готовую конструкцию защитите от влаги лаком или термоусадочной трубкой.

Выбор материалов и инструментов для сборки антенны

Основу дециметровой антенны составляет проводник с высокой электропроводностью. Оптимальный выбор – медная проволока диаметром 2–3 мм или алюминиевый пруток толщиной 3–4 мм. Медь предпочтительнее из-за низкого сопротивления и устойчивости к окислению, но алюминий легче и дешевле. Для активного элемента (вибратора) используйте отрезок длиной 23–25 см, точность здесь критична: отклонение даже на 5 мм снижает эффективность на 10–15%.

Для рефлектора и директоров подойдет стальная или алюминиевая сетка с ячейкой не более 10×10 мм либо сплошной лист металла толщиной 0,5–1 мм. Размер рефлектора должен превышать длину вибратора на 10–15%, а директоры – быть короче на 5–8%. Избегайте оцинкованной стали: цинковое покрытие создает помехи в диапазоне 470–862 МГц. Если используете сетку, проверьте ее жесткость – прогиб под собственным весом недопустим.

Крепежные элементы – пластиковые стойки или деревянные бруски сечением 20×20 мм. Пластик (полипропилен, ПВХ) не влияет на сигнал, но выдерживает температуры от −30 до +60°C. Дерево дешевле, но требует обработки антисептиком и лаком для защиты от влаги. Металлические крепления допустимы только в местах, не контактирующих с активными элементами, иначе возникнут паразитные наводки.

Инструменты зависят от выбранных материалов. Для резки меди и алюминия используйте ножовку по металлу с полотном 18–24 зуба на дюйм или гидравлические ножницы. Паяльник мощностью 60–100 Вт с жалом 3–4 мм необходим для соединения медных элементов – припой ПОС-61, флюс ЛТИ-120. Для алюминия потребуется аргоновая сварка или специальный флюс (например, Ф-64). Штангенциркуль с точностью 0,1 мм поможет соблюсти размеры.

Коаксиальный кабель – ключевой элемент передачи сигнала. Для дециметрового диапазона подходит кабель с волновым сопротивлением 75 Ом (RG-6, SAT-50). Длина кабеля не должна превышать 15 м: каждый метр сверх этого снижает уровень сигнала на 0,2–0,5 дБ. Разъем F-типа или PAL обеспечит надежное соединение с телевизором. Избегайте кабелей с тонкой жилой (менее 0,7 мм) – они ломкие и склонны к обрывам.

Дополнительные материалы: термоусадочная трубка диаметром 4–6 мм для изоляции паяных соединений, изолента ПВХ (не хлопчатобумажная), силиконовый герметик для защиты от влаги. Мультиметр с функцией проверки сопротивления пригодится для контроля качества контактов. Если антенна будет размещаться на улице, заранее подготовьте кронштейн из оцинкованной стали и крепеж (болты М6–М8 с гайками и шайбами).

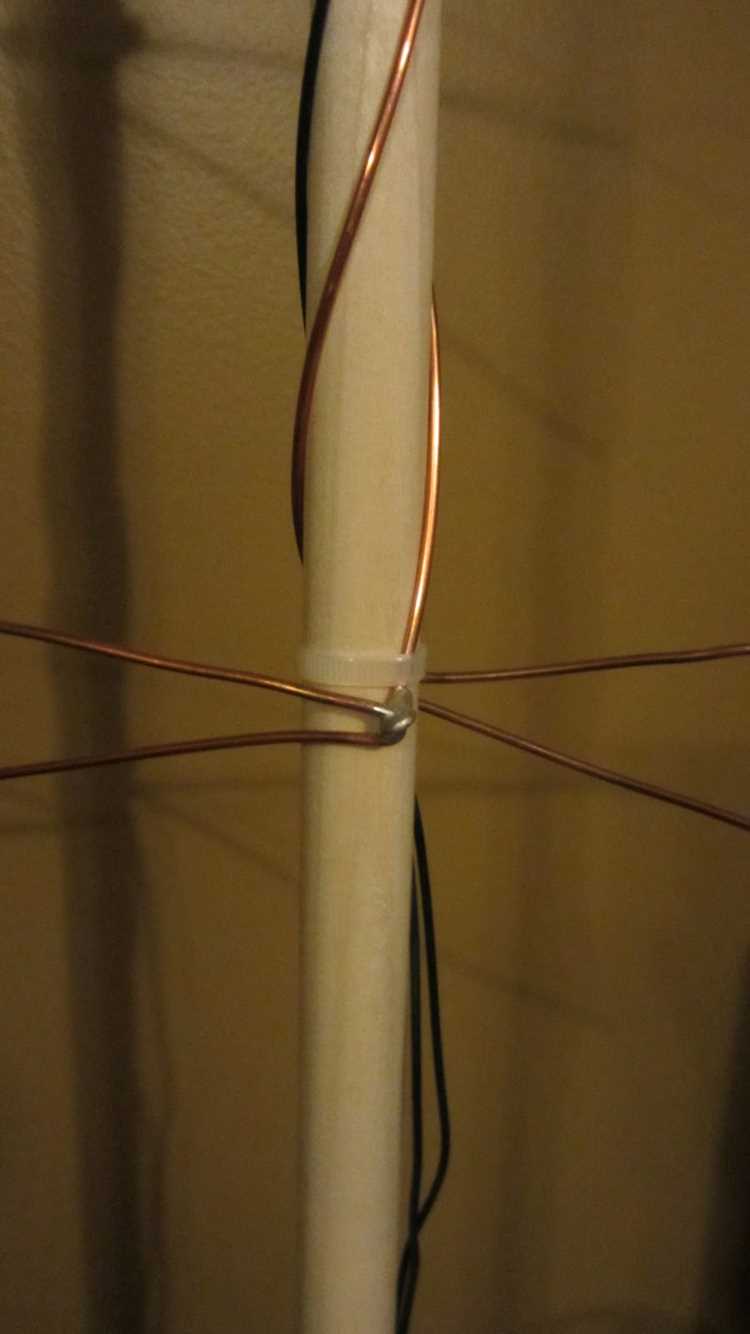

Расчёт размеров элементов антенны под нужный диапазон частот

Для дециметровой антенны ключевой параметр – длина волны λ, определяемая по формуле: λ = c / f, где c – скорость света (≈3·10⁸ м/с), а f – центральная частота диапазона в герцах. Например, для приёма сигнала на частоте 500 МГц (телевизионный канал 25) длина волны составит 0,6 м. Активные элементы антенны – вибраторы – должны иметь длину, кратную λ/2 или λ/4. Для полуволнового вибратора оптимальная длина рассчитывается как L = 0,95 · (λ/2), где коэффициент 0,95 учитывает укорочение из-за конечной толщины проводника и влияния диэлектриков.

При проектировании антенны типа «волновой канал» расстояние между директорами и рефлектором критически влияет на коэффициент усиления. Для диапазона 470–862 МГц (ДМВ) рекомендуемые значения: расстояние от активного вибратора до рефлектора – 0,15–0,25λ, между директорами – 0,1–0,2λ. Например, на частоте 600 МГц (λ=0,5 м) рефлектор размещают на расстоянии 75–125 мм от вибратора, а директоры – с шагом 50–100 мм. Увеличение числа директоров свыше 5–7 не даёт существенного прироста усиления, но усложняет конструкцию.

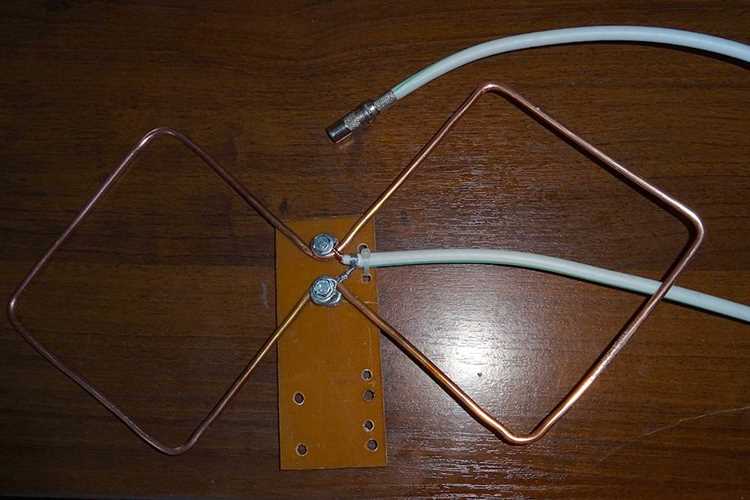

Для антенн с петлевым вибратором (например, антенны Харченко) сторона квадрата рассчитывается как L = 0,25λ, а расстояние между центрами квадратов – 0,08–0,12λ. При работе в широком диапазоне (например, 470–790 МГц) выбирают компромиссную частоту 630 МГц (λ≈0,476 м), получая сторону квадрата ≈119 мм. Толщина проводника влияет на полосу пропускания: для меди диаметром 3–5 мм полоса расширяется на 10–15%, но требует корректировки длины элементов на 2–3%.

Изготовление вибраторов и рефлектора из подручных средств

Для дециметровой антенны вибраторы проще всего сделать из медной или алюминиевой проволоки диаметром 2–4 мм. Оптимальная длина активного вибратора для диапазона 470–862 МГц рассчитывается по формуле: λ/2 × 0,95, где λ – длина волны центральной частоты. Например, для 600 МГц (λ=50 см) длина вибратора составит 23,75 см. Проволоку режут кусачками, концы зачищают наждаком и загибают под углом 90° на расстоянии 1–1,5 см от края для крепления.

В качестве основы для сборки вибраторов подойдет пластиковая или деревянная рейка сечением 20×20 мм. На ней размечают точки крепления с шагом 2–3 см, сверлят отверстия диаметром 3–4 мм и фиксируют проволоку саморезами или пластиковыми стяжками. Для симметричного вибратора оба плеча должны быть строго одинаковой длины – разница даже в 1 мм снижает коэффициент усиления на 5–7%.

Рефлектор – ключевой элемент, отражающий сигнал на вибратор. Его можно изготовить из листового металла (алюминий, сталь, фольгированный текстолит) толщиной 0,5–1 мм. Размеры рефлектора зависят от количества вибраторов: для одиночного достаточно пластины 30×30 см, для антенны типа «волновой канал» – 50×50 см. Края загибают на 1–2 см для жесткости, а в центре сверлят отверстие под крепление к мачте.

• Алюминиевая банка из-под напитков – готовый рефлектор для компактной антенны. Достаточно разрезать ее вдоль, расправить и закрепить на деревянной планке. Эффективность ниже, чем у сплошного листа, но для приема на расстоянии до 10 км подходит.
• Сетка из металлической решетки (например, от старой духовки) – альтернатива сплошному рефлектору. Ячейки не должны превышать 1/10 длины волны (для 600 МГц – не более 5 см). Крепится к раме из алюминиевых уголков.
• Фольгированный гетинакс или стеклотекстолит – материал для рефлектора с диэлектрической подложкой. Фольгу оставляют только с одной стороны, края пропаивают для предотвращения окисления.

Крепление вибраторов к рефлектору выполняют через диэлектрические втулки (например, из оргстекла или фторопласта) толщиной 5–10 мм. Это исключает замыкание и снижает потери сигнала. Расстояние между вибратором и рефлектором выбирают в пределах 0,15–0,25λ: для 600 МГц это 7,5–12,5 см. Фиксацию производят винтами М3–М4 с гайками.

Для улучшения направленных свойств антенны рефлектор можно дополнить директорами – укороченными вибраторами, расположенными перед активным элементом. Их длина на 5–10% меньше основного вибратора, а расстояние между ними – 0,1–0,15λ. Изготавливают директоры из той же проволоки, что и вибратор, крепят на той же рейке через диэлектрические прокладки.

Готовую конструкцию проверяют на симметрию и отсутствие коротких замыканий мультиметром. Вибраторы не должны касаться рефлектора или друг друга. Для защиты от окисления контактные поверхности покрывают токопроводящей смазкой или лудят. Антенну устанавливают на мачту из диэлектрического материала (ПВХ-труба, деревянный брус) на высоте не менее 3 м от земли.

Сборка и крепление деталей антенны без пайки

Для соединения элементов дециметровой антенны без пайки используйте винтовые клеммники с сечением 2,5–4 мм². Они обеспечивают надежный контакт при токе до 10 А и подходят для частот до 862 МГц. Перед установкой зачистите провода на 8–10 мм, скрутите жилы и затяните винты с усилием 0,5–0,7 Н·м. Избегайте алюминиевых проводников – медь или луженая медь предпочтительнее из-за низкого сопротивления.

Активные элементы (вибраторы) крепите к несущей штанге через диэлектрические втулки из фторопласта или полиамида. Диаметр втулок – 6–8 мм, длина – 15–20 мм. Втулки предотвращают короткое замыкание и снижают паразитные емкости. Для фиксации используйте болты М4 с нейлоновыми гайками, которые не требуют дополнительной изоляции.

Рефлектор и директоры монтируйте на металлическую трубу диаметром 20–25 мм с помощью хомутов из нержавеющей стали. Расстояние между элементами зависит от рабочей частоты: для каналов 21–60 (470–790 МГц) шаг составляет 0,15–0,25λ, где λ – длина волны. Пример расчета для 50-го канала (706 МГц): λ = 300/706 ≈ 0,425 м, шаг – 64–106 мм.

Кабель снижения (RG-6 или аналоги) подключайте через F-коннектор с обжимным или резьбовым креплением. Центральную жилу зачищайте на 5 мм, оплетку – на 10 мм. Для герметизации соединения используйте термоусадочную трубку диаметром 6–8 мм или самовулканизирующуюся ленту. Избегайте изгибов кабеля радиусом менее 50 мм – это увеличивает потери сигнала.

Крепление антенны к мачте выполняйте через U-образный кронштейн из оцинкованной стали толщиной 2–3 мм. Отверстия под болты М6 сверлите с шагом 50 мм для регулировки угла наклона. Для защиты от коррозии обработайте места соединений антикоррозийной смазкой (например, ЦИАТИМ-201). Мачту высотой более 3 м закрепляйте растяжками из стального троса диаметром 3–4 мм.

Для соединения симметрирующего устройства (балуна) с вибратором используйте коаксиальный переходник с волновым сопротивлением 75 Ом. Балун на ферритовом кольце (например, 400НН) наматывайте проводом ПЭВ-2 диаметром 0,8–1 мм. Число витков зависит от частоты: для 470–862 МГц достаточно 3–5 витков. Фиксируйте обмотку термостойким клеем или изолентой.

Проверку контактов проводите мультиметром в режиме измерения сопротивления. Сопротивление между любыми двумя точками соединения не должно превышать 0,1 Ом. При превышении разберите соединение, зачистите контакты и повторно затяните клеммы. Для проверки сигнала используйте анализатор спектра или цифровой тюнер с функцией измерения уровня сигнала (RSSI).

В условиях повышенной влажности применяйте силиконовые герметики для защиты клеммников и разъемов. Наносите герметик тонким слоем после сборки, избегая попадания на контактные поверхности. Для антенн, устанавливаемых на открытом воздухе, используйте влагозащищенные коробки с классом защиты IP65 или выше. Периодически (раз в 6 месяцев) проверяйте затяжку всех соединений.
