Подключение электроконфорки на 4 провода для максимальной мощности

Как подключить электроконфорку 4 провода на полную мощность

Как подключить электроконфорку 4 провода на полную мощность

Четыре провода конфорки соответствуют двум независимым нагревательным элементам (спиралям) с разными сопротивлениями. Типовые значения: R1 ≈ 60 Ом, R2 ≈ 120 Ом. При подключении на 380 В фазы распределяются так, чтобы каждая спираль получала линейное напряжение (380 В), а не фазное (220 В). Это снижает ток через каждую обмотку и увеличивает общую мощность за счет параллельной работы.

При отсутствии трехфазной сети можно использовать двухфазное подключение (две фазы + нейтраль). В этом случае мощность составит около 2 кВт, что на 15–20% выше однофазного режима. Однако для полной реализации потенциала конфорки оптимально подключение на 380 В с равномерным распределением нагрузки между фазами.

Выбор правильного сечения проводов для подключения конфорки

Выбор правильного сечения проводов для подключения конфорки

Электроконфорка мощностью 6–8 кВт требует сечения медного провода не менее 4 мм² при однофазном подключении (220 В). Для трехфазной сети (380 В) достаточно 2,5 мм² на фазу, так как ток распределяется между тремя проводниками. Превышение этих значений снижает риск перегрева, но занижение приводит к падению напряжения и потере мощности. Например, при длине линии 5 метров и токе 30 А падение напряжения на проводе 2,5 мм² составит ~3,5 В, что критично для конфорки.

Алюминиевые провода использовать не рекомендуется: их сечение должно быть на 30–40% больше медных из-за худшей проводимости. Для конфорки на 7 кВт потребуется алюминий от 6 мм², что усложняет монтаж и увеличивает габариты клеммных соединений. Дополнительно учитывайте температурный режим: при прокладке в гофре или рядом с теплоизоляцией сечение увеличивают на 10–15%.

При выборе кабеля обращайте внимание на маркировку. Для стационарного подключения подходит ВВГнг-LS 3×4 мм² (однофазное) или ПВС 5×2,5 мм² (трехфазное). Гибкие провода типа ПВС выдерживают частые изгибы, но их сечение должно быть на 10% больше жестких аналогов. Изоляция должна соответствовать классу не ниже ПВХ-90 – это гарантирует устойчивость к нагреву до 90°C.

Расчет сечения по току: I = P / (U × cosφ). Для конфорки 7,5 кВт при 220 В и cosφ=0,95 ток составит ~36 А. По таблице ПУЭ для медных проводов этому току соответствует 4 мм² (допустимый ток 38 А). При трехфазном подключении ток на фазу снижается до ~12 А, что позволяет использовать 1,5 мм², но практика показывает – лучше брать 2,5 мм² для запаса.

Не экономьте на сечении: разница в стоимости между 2,5 мм² и 4 мм² – ~20%, но риск возгорания при перегрузке многократно выше. Проверяйте соединения: окисленные или слабо затянутые клеммы увеличивают сопротивление, что эквивалентно уменьшению сечения провода. Используйте наконечники НШВИ для многожильных проводов и динамометрическую отвертку при затяжке.

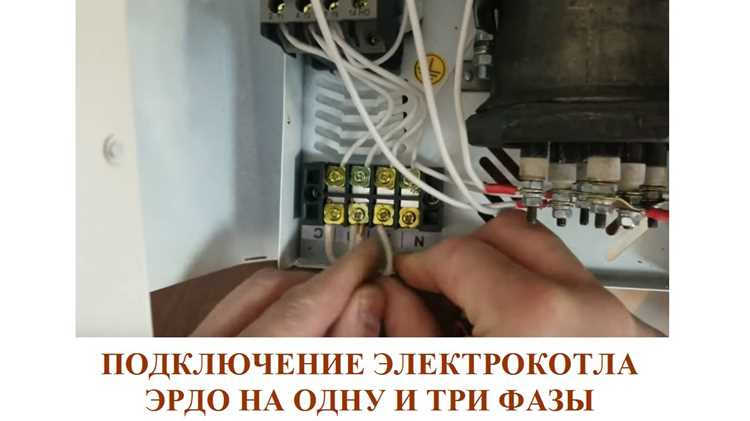

Схема распределения фаз при подключении на 380 В

Схема распределения фаз при подключении на 380 В

Тип конфорки Схема подключения Напряжение на спирали Максимальная мощность
Двухсекционная (2×2 кВт) L1–L2 (380 В) + N 380 В (между фазами) 4 кВт
Трёхсекционная (3×1,5 кВт) L1–L2–L3 (380 В) + N 220 В (фаза-ноль) 4,5 кВт
Мощная (1×7 кВт) L1–L2 (380 В) + PE 380 В (между фазами) 7 кВт

Перед подключением проверьте сопротивление спиралей мультиметром: разница между секциями не должна превышать 5%. При несимметрии нагрузки (>10%) возможен перегрев проводки или срабатывание защиты. Для конфорок с переключателем мощности убедитесь, что коммутация происходит между фазами, а не фазой и нулём – это критично для безопасности и стабильности работы.

Проверка совместимости конфорки с электросетью перед установкой

Первым шагом изучите технические характеристики конфорки и параметры домашней электросети. На шильдике конфорки указаны номинальное напряжение (обычно 220 В или 380 В) и максимальная мощность (например, 2,0–3,5 кВт). Сравните их с данными автоматического выключателя на электрощитке: для однофазной сети (220 В) требуется автомат на 16–25 А, для трёхфазной (380 В) – на 10–16 А на каждую фазу. Превышение допустимой нагрузки приведёт к срабатыванию защиты или перегреву проводки.

Проверьте сечение проводов, подведённых к месту установки. Для конфорки мощностью 3 кВт при напряжении 220 В минимальное сечение медного кабеля – 2,5 мм² (алюминиевого – 4 мм²). При трёхфазном подключении (380 В) достаточно 1,5 мм² на фазу. Используйте мультиметр для измерения фактического напряжения в розетке: отклонение более ±5% от номинала (209–231 В для 220 В) требует стабилизатора или замены проводки.

Оцените тип и состояние розетки. Для конфорок мощностью свыше 2 кВт необходима силовая розетка с заземлением (евростандарт, тип F или E). Штепсельные разъёмы должны выдерживать ток не менее 16 А. Проверьте надёжность контактов: ослабленные клеммы или окисление приводят к падению напряжения и перегреву. При отсутствии заземления подключение запрещено – риск поражения током при пробое изоляции.

Убедитесь в совместимости схемы подключения конфорки с вашей сетью. Четырёхпроводные конфорки поддерживают однофазное (220 В) и трёхфазное (380 В) подключение. Для однофазной сети объедините фазные провода (обычно чёрный и коричневый) перемычкой, подключив их к фазе L, синий провод – к нейтрали N, жёлто-зелёный – к заземлению PE. При трёхфазном подключении каждый фазный провод подсоединяется к отдельной фазе (L1, L2, L3), нейтраль и заземление остаются неизменными.

Проведите тестовое включение без установки конфорки на плиту. Подключите её через розетку с помощью временного кабеля, зафиксировав показания тока нагрузки токоизмерительными клещами. Для конфорки мощностью 3 кВт при 220 В ток должен составлять ~13,6 А. Если значение выше на 10% или наблюдаются скачки, проверьте качество контактов и целостность проводки. Отключите питание и визуально осмотрите нагревательные элементы на предмет повреждений – трещины или деформация спиралей требуют замены конфорки.

Пошаговая инструкция по подключению проводов к клеммной колодке

Пошаговая инструкция по подключению проводов к клеммной колодке

Перед началом работы убедитесь, что электропитание отключено на уровне автомата в щитке. Используйте мультиметр в режиме измерения переменного напряжения (AC 750V) для проверки отсутствия напряжения на проводах. Клеммная колодка электроконфорки обычно имеет маркировку: L1, L2, L3 (фазы), N (ноль) и PE (заземление). Для 4-проводного подключения на максимальную мощность потребуется объединить фазы попарно: L1 с L2 и L3 с отдельной фазой, если конфорка поддерживает режим 380V.

  1. Зачистите концы проводов на 8–10 мм, используя стриппер. Избегайте повреждения жил – многопроволочные провода обожмите наконечниками НШВИ соответствующего сечения (не менее 2,5 мм² для меди). Для алюминиевых проводов применяйте наконечники НКИ с антиокислительной пастой.
  2. Ослабьте винты клемм колодки отверткой с изолированным жалом (PH2 или PZ2 в зависимости от типа винта). Вставьте зачищенные провода в клеммы до упора: фазные провода (обычно коричневый, черный, серый) – в L1, L2, L3; синий – в N; желто-зеленый – в PE.
  3. Затяните винты с усилием 2,5–3 Н·м (для винтов М4). Проверьте надежность фиксации, потянув за каждый провод – он не должен выдергиваться. При использовании пружинных клемм (например, Wago) убедитесь, что провод полностью вошел в зажим, а рычажок закрыт до щелчка.

Для подключения на максимальную мощность (380V) объедините две фазы на одной клемме через перемычку из того же провода. Например, соедините L1 и L2 на одной клемме, а L3 подключите отдельно. Перемычку изготовьте из обрезка провода сечением не менее основного, спаяв или обжав гильзой ГМЛ. Изолируйте место соединения термоусадочной трубкой или изолентой ПВХ.

  • После подключения проверьте отсутствие короткого замыкания между фазами, нулем и заземлением мультиметром в режиме прозвонки (сопротивление должно быть >1 МОм).
  • Включите автомат и протестируйте конфорку на всех режимах мощности, начиная с минимального. При появлении искрения, запаха гари или неравномерного нагрева немедленно отключите питание и проверьте соединения.
  • Закройте клеммную колодку защитной крышкой, зафиксировав ее винтами. Убедитесь, что провода не пережаты и не касаются нагревательных элементов.

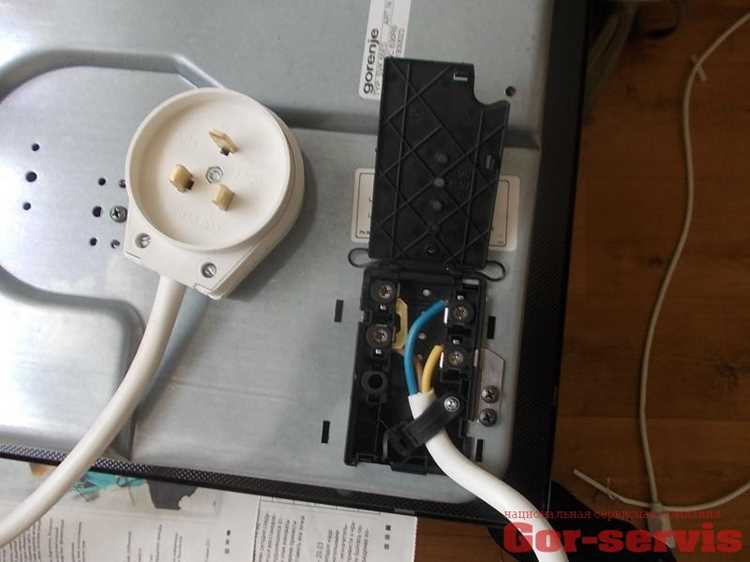

Тестирование и настройка мощности после подключения

Тестирование и настройка мощности после подключения

После подключения электроконфорки на 4 провода проверьте фактическую мощность с помощью ваттметра или мультиметра с функцией измерения тока. Подключите прибор последовательно в цепь и зафиксируйте показания при работе на максимальной ступени. Для конфорок мощностью 2–3 кВт ток должен составлять 9–14 А при напряжении 220 В. Отклонение более 5% указывает на ошибку в схеме или неисправность нагревательного элемента.

Используйте термопару или инфракрасный термометр для контроля температуры рабочей поверхности. На максимальной мощности чугунная конфорка должна нагреваться до 350–400°C за 5–7 минут. Если время превышает 10 минут, проверьте сечение проводов (минимально допустимое – 2,5 мм² для меди) и качество контактов в клеммной колодке.

Проверьте равномерность нагрева: налейте на холодную конфорку 100 мл воды и включите максимальную мощность. Время закипания должно быть одинаковым по всей площади. Разница более 15 секунд между центром и краями свидетельствует о неравномерном распределении тока из-за неправильного подключения фаз или дефекта спирали.

Для конфорок с регулятором мощности протестируйте все ступени. На минимальной ступени (обычно 200–400 Вт) вода должна поддерживать температуру 60–70°C без кипения. Если регулятор не обеспечивает плавного изменения мощности, замените симистор или проверьте цепь управления на обрыв.

Проверьте работу защитного заземления: подключите мегаомметр между корпусом конфорки и заземляющим проводом. Сопротивление изоляции должно быть не менее 0,5 МОм. При значении ниже 0,1 МОм отключите питание и устраните утечку тока – это критично для безопасности.

Для индукционных конфорок дополнительно протестируйте совместимость с посудой. Используйте тестовый набор из ферромагнитных дисков разного диаметра. Конфорка должна распознавать посуду диаметром от 12 см и автоматически отключаться при её снятии в течение 3 секунд. Если время отключения превышает 5 секунд, обновите прошивку блока управления.

Зафиксируйте результаты тестирования в таблице: мощность (Вт), ток (А), время нагрева (мин), температура (°C), сопротивление (Ом). Сравните данные с паспортными характеристиками. При расхождении более 10% проведите повторную диагностику схемы подключения или замените неисправные компоненты.

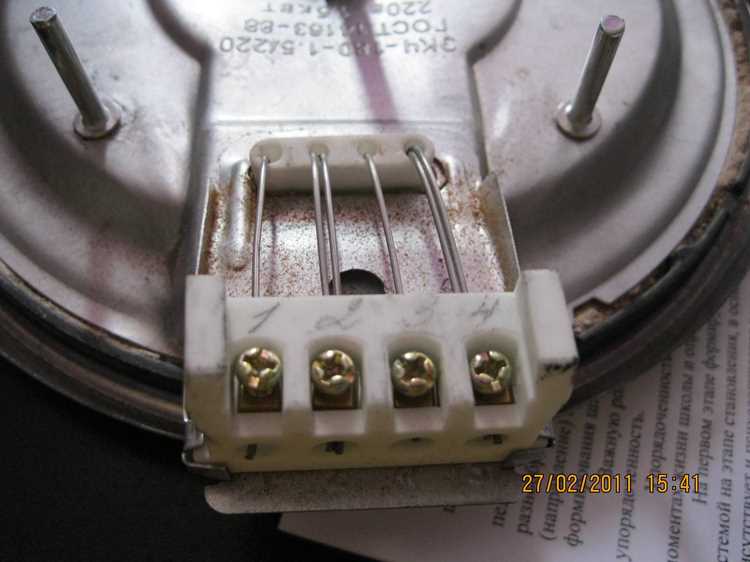

Типичные ошибки при подключении и способы их устранения

Типичные ошибки при подключении и способы их устранения

Одна из самых распространённых ошибок – неправильное определение фазных и нулевых проводов. Электроконфорки на 4 провода (две фазы, ноль, заземление) требуют чёткого соответствия схеме. Если перепутать фазы с нулем, мощность снизится на 30–50%, а в худшем случае конфорка не включится вовсе. Проверяйте маркировку проводов мультиметром: фазы должны показывать 220–240 В относительно нуля, а между собой – 380–400 В.

Игнорирование сечения кабеля приводит к перегреву и потере мощности. Для конфорки на 7–10 кВт требуется кабель с сечением не менее 4 мм² (медь) или 6 мм² (алюминий). При использовании провода 2,5 мм² падение напряжения составит до 15%, а температура жил может превысить 70°C, что сокращает срок службы изоляции. Рассчитывайте сечение по формуле: I = P/U, где I – ток (А), P – мощность (Вт), U – напряжение (В).

  • Подключение без заземления – прямая угроза безопасности. Даже при исправной изоляции на корпусе конфорки может появиться потенциал до 110 В из-за утечки тока. Заземляющий провод (жёлто-зелёный) должен быть подключён к отдельной шине в щитке, а не к нулевому проводу. Проверяйте сопротивление заземления: оно не должно превышать 4 Ом.
  • Использование скруток вместо клеммников снижает надёжность соединения. Скрутка окисляется, увеличивая переходное сопротивление, что приводит к нагреву и падению мощности. Для подключения применяйте винтовые или пружинные клеммы (например, Wago 222 серии). При монтаже затягивайте винты с усилием 0,8–1 Н·м.

Неправильная последовательность подключения фаз нарушает балансировку нагрузки. Если обе фазы подключены к одной линии (например, L1 и L1 вместо L1 и L2), конфорка будет работать в однофазном режиме, теряя до 40% мощности. Проверяйте схему подключения по паспорту устройства: фазы должны быть разнесены на разные линии (L1 и L2), а ноль – общий.

Пренебрежение проверкой напряжения в сети перед подключением чревато выходом из строя электроники конфорки. Допустимый диапазон – 220–240 В для однофазной сети и 380–400 В для двухфазной. При пониженном напряжении (например, 190 В) мощность упадёт на 25%, а при повышенном (250 В) – сработает защита или сгорит симистор. Используйте стабилизатор напряжения, если отклонения превышают 10%.

  1. Неплотное соединение проводов в клеммах вызывает искрение и локальный перегрев. Признаки: потемнение изоляции, запах гари, нестабильная работа конфорки. Перед затяжкой клемм зачищайте провода на 10–12 мм, снимайте оксидную плёнку и скручивайте жилы по часовой стрелке. После монтажа проверяйте соединение на отсутствие люфта.
  2. Подключение без отключения питания – грубое нарушение техники безопасности. Даже при выключенном автомате в сети может оставаться остаточное напряжение. Всегда отключайте вводной автомат и проверяйте отсутствие напряжения индикаторной отвёрткой или мультиметром.

Использование несоответствующих автоматов защиты приводит к ложным срабатываниям или, наоборот, отсутствию защиты. Для конфорки мощностью 7 кВт требуется автомат на 32 А (тип C) и УЗО на 30 мА. При установке автомата на 25 А он будет отключаться при полной нагрузке, а на 40 А – не защитит от короткого замыкания. Рассчитывайте номинал по формуле: I = P/(U × cosφ), где cosφ для конфорок равен 0,95–1.
