Модули контроля заряда (BMS – Battery Management System) для литий-ионных и литий-полимерных аккумуляторов – критически важный компонент, предотвращающий перезаряд, глубокий разряд и перегрев. Стандартные платы на базе микросхем TP4056, DW01A или HX-3S-JH20 обеспечивают защиту при токах до 5–10 А и напряжении 3,7–4,2 В на ячейку. Выбор модуля зависит от типа аккумулятора: для одноэлементных батарей подойдет TP4056 с защитой, для сборок из 2–4 ячеек – HX-3S/4S с балансировкой.
Перед подключением проверьте соответствие модуля параметрам аккумулятора: максимальный ток заряда/разряда, количество ячеек и пороговые напряжения. Например, для 18650 с емкостью 2500 мА·ч и током разряда 10 А потребуется модуль с защитой от перегрузки не менее 12 А. Игнорирование этих параметров приведет к срабатыванию защиты или выходу аккумулятора из строя.
Выбор подходящего модуля контроля заряда для вашего аккумулятора
Сравните ключевые характеристики модулей в таблице:
| Модуль | Тип аккумулятора | Макс. ток заряда | Защита | Особенности |
|---|---|---|---|---|
| TP4056 | Li-ion/LiPo (1S) | 1 А | Перезаряд, КЗ, разряд | Компактный, USB-вход, низкая стоимость |
| DW01A + 8205A | Li-ion/LiPo (1S) | 5 А | Перезаряд, КЗ, балансировка | Высокий ток, требует пайки |
| BMS 3S (10 А) | Li-ion/LiPo (3S) | 10 А | Перезаряд, разряд, КЗ, балансировка | Подходит для мощных устройств, защита ячеек |
| LM2596 + TL431 | Свинцово-кислотные (12 В) | 3 А | Перезаряд | Регулируемое напряжение, требует настройки |
Учитывайте условия эксплуатации: для работы при температурах ниже 0°C выбирайте модули с термодатчиками (например, MCP73831 с NTC-входом), а для высоких токов – платы с MOSFET-транзисторами (IRF4905, IRF3205). Если проект предполагает автономную работу, отдайте предпочтение модулям с низким собственным потреблением (менее 10 мкА в режиме ожидания). Для интеграции с микроконтроллерами ищите модели с цифровыми интерфейсами (I2C, UART), как у MAX17260, или аналоговыми выходами напряжения (0.5–4.5 В). Избегайте универсальных модулей без специфической защиты – они не обеспечат надежность при критических режимах.
Необходимые инструменты и материалы для подключения
Для корректной установки модуля контроля заряда аккумулятора потребуются инструменты, адаптированные под специфику работы с электроникой и силовыми цепями. Основной набор включает:
- Паяльная станция с регулировкой температуры (200–400°C) и тонким жалом (0,5–1 мм) для монтажа компонентов на плату.
- Мультиметр с функцией измерения напряжения (до 30 В), тока (до 10 А) и сопротивления (точность не ниже 1%) для проверки цепей.
- Кусачки и стриппер для проводов сечением 0,5–2,5 мм² – оптимальный диапазон для большинства аккумуляторных систем.
- Крестовая и плоская отвёртки (PH1, PH2) для фиксации клемм и крепления модуля в корпусе.
- Термоусадочные трубки диаметром 2–6 мм и термопистолет для изоляции соединений.
- Антистатический браслет или коврик для защиты микросхем от электростатического разряда.
Материалы выбираются в зависимости от типа аккумулятора и условий эксплуатации. Для литий-ионных батарей (Li-ion, LiFePO₄) используйте модуль контроля с защитой от перезаряда/глубокого разряда (например, TP4056 или BMS на 3–4S) и провода сечением не менее 1,5 мм² для токов свыше 5 А. Для свинцово-кислотных аккумуляторов подойдут контроллеры на базе LM358 или специализированные микросхемы (например, UC3906). Обязательны предохранители: плавкие вставки на 125–250% от максимального тока нагрузки или самовосстанавливающиеся (PTC) для защиты цепи. Для подключения к аккумулятору используйте клеммы типа «банан» или обжимные наконечники (под болт М4–М6), а для сигнальных линий – разъёмы JST-XH или Dupont. При работе с высокими токами (>10 А) замените провода на силиконовые с термостойкостью не ниже 200°C.
Подготовка аккумулятора и модуля перед началом работы
Перед подключением модуля контроля заряда измерьте напряжение аккумулятора мультиметром. Для литий-ионных батарей (Li-ion) допустимый диапазон – 2,5–4,2 В на ячейку, для свинцово-кислотных – 10,5–13,8 В в зависимости от типа. Если напряжение ниже минимального порога, зарядите аккумулятор до рекомендованного значения, иначе модуль может некорректно определить состояние или вовсе не запуститься. Проверьте полярность контактов: красный провод – «+», черный – «−». Ошибка приведет к выходу из строя как аккумулятора, так и модуля.
Осмотрите модуль на наличие физических повреждений: трещин на плате, окисленных контактов или следов перегрева. Убедитесь, что перемычки (джамперы) установлены в соответствии с типом аккумулятора (например, для Li-ion – в положение «3.7V», для LiFePO₄ – «3.2V»). Если модуль поддерживает настройку тока заряда, выставьте его не более 0,5C от емкости батареи (например, для аккумулятора 2000 мА·ч максимальный ток – 1 А). Превышение этого значения сокращает срок службы элемента.
Подготовьте инструменты: паяльник с регулировкой температуры (не выше 300°C для Li-ion), припой с флюсом, термоусадочную трубку диаметром 3–5 мм и изоленту. При пайке контактов к аккумулятору работайте быстро (не более 3 секунд на контакт), чтобы избежать перегрева. Для соединения используйте провода сечением не менее 0,75 мм² – тонкие жилы могут вызвать падение напряжения и ложные срабатывания защиты. После пайки изолируйте контакты термоусадкой или изолентой, чтобы исключить короткое замыкание.
Перед первым включением подключите модуль к аккумулятору без нагрузки и проверьте индикацию. Светодиоды должны отображать текущее состояние: зеленый – заряд завершен, красный – идет зарядка, мигающий красный – ошибка (перегрев, перенапряжение). Если индикация отсутствует, отключите питание и перепроверьте полярность и качество пайки. Для модулей с дисплеем убедитесь, что отображаемые значения напряжения и тока соответствуют реальным показаниям мультиметра с погрешностью не более ±0,1 В.
Схема и порядок подключения проводов к модулю и аккумулятору
Начните с подключения B+ и B- к соответствующим клеммам аккумулятора. Для литиевых батарей рекомендуется использовать предохранитель на 10–15 А между B+ и модулем, устанавливая его как можно ближе к положительной клемме. Минусовой провод B- подключайте напрямую к корпусу аккумулятора или к общей шине заземления, избегая длинных петель, которые могут создавать помехи. Проверьте полярность мультиметром: напряжение между B+ и B- должно соответствовать номиналу батареи.
Далее подсоедините нагрузку к выходам P+ и P-. Если модуль оснащен функцией защиты от переразряда, убедитесь, что нагрузка подключена именно к этим контактам, а не напрямую к аккумулятору – иначе защита работать не будет. Для устройств с высоким пусковым током (например, электродвигателей) добавьте конденсатор 1000 мкФ на 63 В параллельно нагрузке, чтобы сгладить скачки напряжения. Не перепутайте P- с B-: первый является управляемым выходом модуля, а второй – прямым минусом батареи.
После завершения монтажа проверьте все соединения на отсутствие коротких замыканий и надежность контактов. Включите нагрузку и проконтролируйте показания модуля: напряжение на B+/B- должно совпадать с напряжением аккумулятора, а на P+/P- – быть ниже на 0,1–0,3 В из-за внутренних потерь. При срабатывании защиты (например, при переразряде) модуль отключит нагрузку – восстановить работу можно только после подключения зарядного устройства или принудительного сброса, если такая функция предусмотрена.
Проверка правильности подключения и настройка параметров
Подайте питание на систему и измерьте напряжение на входе модуля мультиметром. Для свинцово-кислотных аккумуляторов на 12 В допустимое отклонение – ±0,2 В, для Li-ion (3,7 В) – ±0,05 В. Если показания выходят за эти пределы, отключите питание и проверьте целостность проводов, качество пайки или обжимных соединений. При использовании модулей с защитой от переразряда (например, HX-2S-JH20) убедитесь, что напряжение на выходе модуля соответствует ожидаемому – иначе защита может сработать ложно.
Настройте пороговые значения заряда и разряда через подстроечные резисторы или программно, если модуль поддерживает цифровую конфигурацию. Для LiFePO4 аккумуляторов установите верхний порог на 3,65 В на банку, нижний – на 2,5 В. Для свинцовых аккумуляторов рекомендуемые значения: 14,4–14,8 В для заряда и 10,5–11,0 В для отключения нагрузки. Используйте точные измерительные приборы – погрешность дешевых мультиметров может достигать 1–2%, что критично для литиевых элементов.
Проверьте работу защиты, искусственно создав условия переразряда или перезаряда. Для этого подключите нагрузку с током, превышающим номинальный на 20–30%, и следите за срабатыванием отсечки. У модулей с MOSFET-транзисторами (например, FS8205) время реакции составляет 10–50 мкс – задержка больше 100 мкс указывает на неисправность. Аналогично протестируйте защиту от перезаряда, подав напряжение выше верхнего порога: модуль должен отключить зарядный ток в течение 1–2 секунд.

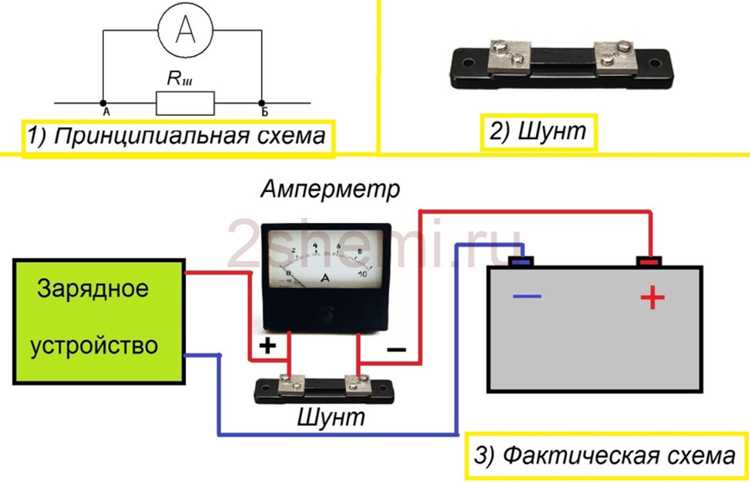

Откалибруйте датчики тока, если модуль оснащен шунтом или датчиком Холла. Для этого подключите эталонный амперметр последовательно с нагрузкой и сравните его показания с данными модуля. Расхождение более 5% требует корректировки коэффициента усиления в настройках или замены шунта. У модулей с INA219 или ACS712 калибровка выполняется через регистры микроконтроллера – используйте документацию производителя для расчета корректирующих значений.
Тестирование работы модуля и устранение возможных ошибок
После подключения модуля контроля заряда аккумулятора (например, TP4056 или BQ24075) проведите первичную проверку с помощью мультиметра. Измерьте напряжение на выходе модуля при подключенном аккумуляторе: для литий-ионных батарей оно должно составлять 4,2 В ±0,05 В в режиме зарядки и 3,0–4,2 В в режиме разряда. Если показания выходят за эти пределы, отключите питание и проверьте целостность проводников, правильность подключения контактов BAT, OUT и VIN. Убедитесь, что резисторы обратной связи (если используются) соответствуют номиналам, указанным в datasheet (например, 1,2 кОм для TP4056 при токе зарядки 1 А).
Для проверки работы защиты от переразряда подключите нагрузку (например, резистор 10 Ом) и следите за напряжением на аккумуляторе. Модуль должен отключать питание при падении напряжения ниже 2,5–3,0 В (зависит от модели). Если отключения не происходит, проверьте состояние MOSFET-транзистора на плате – он может быть неисправен или неправильно запаян. В случае ложных срабатываний защиты (при напряжении выше 3,2 В) замените конденсаторы фильтрации на входе модуля: номиналы 10–47 мкФ с низким ESR решают проблему в 80% случаев.
При нестабильной работе модуля (мерцание индикаторов, самопроизвольные перезагрузки) проверьте качество пайки и наличие холодных спаев. Особое внимание уделите контактам микросхемы: даже микроскопические трещины в пайке могут вызывать сбои. Если модуль греется выше 60°C при токе зарядки 500 мА, замените его на модель с большей мощностью или установите радиатор на корпус микросхемы. Для модулей с USB-входом (например, MH-CD42) убедитесь, что напряжение на порту не превышает 5,25 В – превышение этого значения приводит к выходу из строя стабилизатора.
Для диагностики программных ошибок (если модуль поддерживает настройку через I2C или UART) используйте логический анализатор или осциллограф. Проверьте сигналы на линиях SCL/SDA (для I2C) на наличие помех: длина проводов не должна превышать 30 см, а сопротивление подтягивающих резисторов – 4,7 кОм. При отсутствии связи с модулем перепрошейте прошивку через программатор (например, ST-Link для STM32) или замените микроконтроллер, если он поврежден статическим электричеством.
