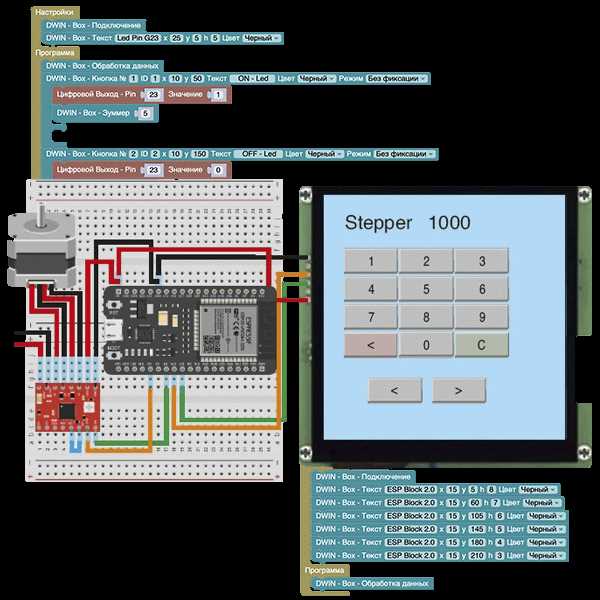

Esp32 встроенный usb uart переходник как воспользоваться

ESP32 оснащён встроенным USB-UART мостом на базе чипа CP2102 или CH340, что позволяет программировать и отлаживать плату без дополнительных адаптеров. Однако не все пользователи знают, как правильно его активировать и настроить для стабильной работы. В этой статье разберём ключевые шаги: от выбора драйверов до конфигурации портов в среде разработки.

Первое, что нужно сделать – установить драйверы для вашего чипа. Для CP2102 (встречается на платах от Espressif и некоторых клонах) скачайте официальный пакет с сайта Silicon Labs. Для CH340 (часто используется в бюджетных вариантах) подойдёт драйвер от производителя WCH. После установки проверьте появление нового COM-порта в диспетчере устройств Windows или через ls /dev/tty* на Linux/macOS.

ESP32 использует два UART-интерфейса: UART0 (GPIO1 – TX, GPIO3 – RX) для программирования и отладки, и UART1 (GPIO9 – TX, GPIO10 – RX), который лучше не задействовать, так как он конфликтует с флеш-памятью. Если вам нужно переназначить пины, используйте Serial.setPins() в Arduino IDE или uart_set_pin() в ESP-IDF, но помните: UART0 должен оставаться доступным для загрузки прошивки.

В Arduino IDE выберите правильный порт и плату (например, ESP32 Dev Module). Скорость по умолчанию – 115200 бод, но при проблемах с подключением попробуйте снизить её до 9600. В PlatformIO добавьте в platformio.ini строку monitor_speed = 115200. Для ESP-IDF используйте idf.py monitor с флагом -p PORT.

Если переходник не определяется, проверьте питание: ESP32 требует стабильных 5В через USB или 3.3В через внешний источник. Некоторые платы (например, ESP32-CAM) не имеют встроенного USB-UART – в этом случае подключите внешний адаптер к GPIO1 и GPIO3. Избегайте одновременного использования UART0 для отладки и других задач, чтобы не потерять доступ к логам.

Какие пины ESP32 отвечают за USB-UART связь

На платах с разъёмом micro-USB или USB-C сигналы TXD и RXD поступают напрямую на соответствующие контакты преобразователя. Важно учитывать, что GPIO1 (TXD) передаёт данные от ESP32 к компьютеру, а GPIO3 (RXD) – принимает. При подключении сторонних устройств к этим пинам необходимо соблюдать логические уровни: 3.3 В, а не 5 В, иначе возможен выход из строя контроллера.

Некоторые платы, например ESP32-S2 или ESP32-C3, используют другие пины для USB-UART из-за архитектурных особенностей. В ESP32-S2 за связь отвечают GPIO19 (USB_D-) и GPIO20 (USB_D+), так как эти модели поддерживают прямой USB OTG. В ESP32-C3 применяется встроенный USB-контроллер, и пины GPIO18 (USB_D-) и GPIO19 (USB_D+) работают в режиме Full-Speed USB без дополнительного преобразователя.

При работе с кастомными платами или модулями без встроенного USB-UART переходника можно использовать любой аппаратный UART ESP32. Однако для загрузки прошивки и отладки через UART0 рекомендуется придерживаться стандартной схемы: GPIO1 (TXD0) и GPIO3 (RXD0). Альтернативные UART (UART1 и UART2) не поддерживают загрузчик прошивки по умолчанию, что требует дополнительной настройки.

Если на плате установлен внешний преобразователь USB-UART (например, PL2303), его пины TX и RX должны быть подключены к GPIO3 (RXD) и GPIO1 (TXD) ESP32 соответственно. Неправильное подключение (перепутанные TX/RX) приведёт к отсутствию связи. Для проверки можно использовать терминал: при корректном подключении отправленные данные отобразятся в мониторе порта.

В редких случаях производители изменяют назначение пинов для оптимизации разводки платы. Например, на некоторых клонах ESP32-DevKitC вместо GPIO1 и GPIO3 используются GPIO17 (TXD) и GPIO16 (RXD). Перед подключением всегда сверяйтесь со схемой конкретной платы или документацией. Ошибка в выборе пинов может привести к невозможности прошивки или отладки.

Для работы с UART0 в пользовательских проектах рекомендуется избегать использования GPIO1 и GPIO3, если требуется стабильная связь через USB. Эти пины критичны для загрузчика и отладки, а их переопределение может вызвать сбои при прошивке. Вместо этого используйте UART1 (GPIO9 (TXD1), GPIO10 (RXD1)) или UART2 (GPIO16 (TXD2), GPIO17 (RXD2)), но помните об ограничениях загрузчика.

При отладке через USB-UART важно учитывать скорость передачи данных. По умолчанию загрузчик ESP32 использует 115200 бод, и эта же скорость устанавливается в большинстве примеров прошивок. Если монитор порта не отображает данные, проверьте настройки скорости в терминале и убедитесь, что прошивка инициализирует UART с теми же параметрами.

Как подключить ESP32 к компьютеру через встроенный переходник

ESP32 оснащён встроенным USB-UART мостом на базе чипа CP2102, CH340 или FTDI в зависимости от модели платы. Для подключения к компьютеру достаточно USB-кабеля типа A – micro-B или C (в зависимости от разъёма на плате). Убедитесь, что кабель поддерживает передачу данных – многие дешёвые кабели предназначены только для зарядки.

После подключения ESP32 к USB-порту компьютер автоматически определит устройство как виртуальный COM-порт. В Windows драйверы для CP2102 и CH340 устанавливаются автоматически через Windows Update, но для FTDI может потребоваться ручная установка с сайта производителя. В Linux и macOS драйверы обычно встроены в ядро, но для CH340 на старых версиях macOS может понадобиться пакет ch34xser_mac.

Номер COM-порта можно узнать в Диспетчере устройств Windows (раздел «Порты (COM и LPT)») или через команду ls /dev/tty* в Linux/macOS. Если порт не появляется, проверьте кабель, попробуйте другой USB-порт или перезагрузите компьютер. На некоторых платах ESP32 (например, ESP32-CAM) требуется удерживать кнопку BOOT при подключении для активации загрузчика.

Для работы с ESP32 через UART используйте терминальные программы с поддержкой последовательных портов: PuTTY (Windows), screen (Linux/macOS) или Arduino IDE. Настройки порта: скорость – 115200 бод, 8 бит данных, без контроля чётности, 1 стоп-бит. В Arduino IDE выберите правильный порт в меню «Инструменты» и установите плату «ESP32 Dev Module» или конкретную модель (например, «DOIT ESP32 DEVKIT V1»).

При первом подключении отправьте команду AT через монитор порта – если плата ответит OK, UART работает корректно. Если ответа нет, проверьте питание (ESP32 требует не менее 500 мА), переключите скорость на 9600 бод или сбросьте плату кнопкой EN. На некоторых платах (например, ESP32-S2) встроенный USB работает напрямую без UART-моста – в этом случае используйте порт /dev/ttyACM0 (Linux) или соответствующий COM-порт в Windows.

Для прошивки через UART используйте esptool: esptool.py --chip esp32 --port COM3 --baud 115200 write_flash 0x1000 firmware.bin. Если возникают ошибки типа Failed to connect, попробуйте снизить скорость до 460800 или 115200 бод, удерживайте кнопку BOOT при запуске команды или замените кабель. На платах с CP2102 иногда помогает отключение питания на 10 секунд перед прошивкой.

Настройка драйверов для работы с USB-UART на разных операционных системах

На Windows 10 и 11 для ESP32 с чипом CP2102 или CH340 требуется установка драйверов от производителя. Скачайте пакет с официального сайта Silicon Labs (CP210x) или WCH (CH340). Распакуйте архив, запустите исполняемый файл и следуйте инструкциям мастера установки. После перезагрузки системы проверьте появление нового COM-порта в диспетчере устройств – он должен отображаться без восклицательных знаков. Если драйвер не устанавливается, отключите проверку цифровой подписи через Параметры восстановления (Shift + Перезагрузка → Устранение неполадок → Дополнительные параметры → Параметры загрузки).

В macOS драйверы для CP2102 устанавливаются автоматически, но для CH340 потребуется ручная настройка. Загрузите драйвер с сайта WCH, распакуйте и запустите CH34x_Install_V1.5.pkg. После установки перезагрузите Mac и выполните команду sudo kextload /Library/Extensions/usbserial.kext в терминале. Проверьте подключение командой ls /dev/cu.* – порт должен отображаться как cu.wchusbserial*. Если система блокирует загрузку драйвера, временно разрешите его в Настройки системы → Защита и безопасность.

На Linux (ядро 5.4+) драйверы для CP2102 и CH340 встроены по умолчанию. Подключите ESP32 и выполните dmesg | grep tty – порт появится как /dev/ttyUSB0 или /dev/ttyACM0. Для доступа без прав root добавьте пользователя в группу dialout: sudo usermod -a -G dialout $USER. Если порт не определяется, установите дополнительные модули: sudo apt install linux-modules-extra-$(uname -r) для Ubuntu/Debian или sudo dnf install kernel-modules-extra для Fedora.

Выбор и установка программы для мониторинга последовательного порта

Для работы с USB-UART переходником ESP32 подойдут Arduino IDE, PlatformIO или специализированные утилиты: PuTTY (Windows), screen (Linux/macOS) и CoolTerm (кроссплатформенный). Arduino IDE интегрирует мониторинг через встроенный инструмент (Инструменты → Монитор порта), но ограничен базовыми функциями – скорость до 115200 бод, отсутствие логов в файл. PlatformIO предлагает расширенные возможности: настройка скорости до 921600 бод, поддержка цветовой разметки и сохранение логов через pio device monitor --log. Для Linux/macOS screen запускается командой screen /dev/ttyUSB0 115200, но требует ручной настройки прав доступа (sudo usermod -a -G dialout $USER).

CoolTerm – оптимальный выбор для Windows и macOS: поддерживает настраиваемые профили соединений, макросы для автоответа, экспорт данных в CSV и работу с несколькими портами одновременно. Установите версию с официального сайта (v2.1.0 или новее), выберите порт ESP32 в списке, задайте скорость 115200 (стандарт для ESP32) или 921600 (для высокоскоростной отладки). Включите опцию Local Echo для отображения вводимых команд и Append to Log File для сохранения сеанса. Избегайте программ с рекламой или ограниченным функционалом (например, Termite – не обновляется с 2017 года).

Проверка работоспособности USB-UART через отправку тестовых команд

Подключите ESP32 к компьютеру через USB и откройте терминал (например, PuTTY, Tera Term или screen в Linux) с параметрами: скорость 115200 бод, 8 бит данных, 1 стоп-бит, без контроля четности. Отправьте команду AT – в ответ должно прийти OK. Если ответ отсутствует, проверьте правильность выбора COM-порта, драйверы (для CP210x или CH340) и физическое подключение пинов: TX (GPIO1) к RX терминала, RX (GPIO3) к TX. Для диагностики используйте логи ядра Linux (dmesg | grep tty) или Device Manager в Windows.

Для расширенной проверки загрузите в ESP32 простой скетч с использованием Serial.println() в цикле loop(), например: Serial.println("Test message: " + String(millis()));. В терминале должны отображаться инкрементальные сообщения каждые 100–500 мс. Если данные искажаются или пропадают, уменьшите скорость до 9600 бод, отключите аппаратное управление потоком (RTS/CTS) и убедитесь, что земля (GND) соединена между устройствами. При работе с внешними UART-устройствами (например, датчиками) используйте резисторы 1 кОм на линиях TX/RX для защиты от помех.

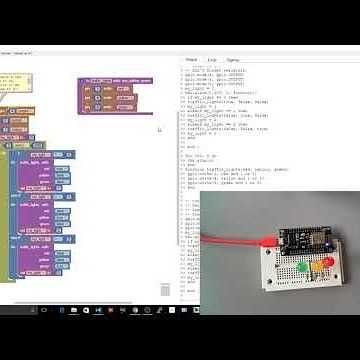

Настройка скорости передачи данных и параметров порта

ESP32 поддерживает стандартные скорости UART от 300 до 921600 бод. Наиболее распространённые значения – 115200, 9600 и 57600 бод. Выбор зависит от задачи: для отладки достаточно 115200, для передачи больших объёмов данных – 460800 или 921600. При несовпадении скоростей на устройстве и в терминале связь работать не будет.

В Arduino IDE скорость задаётся в функции Serial.begin(baud_rate). Пример: Serial.begin(115200);. В PlatformIO параметр указывается в platformio.ini через monitor_speed = 115200. Если используется сторонний терминал (PuTTY, Tera Term), настройте его на ту же скорость.

Параметры порта включают количество бит данных, стоп-биты и контроль чётности. По умолчанию ESP32 использует 8N1: 8 бит данных, без контроля чётности, 1 стоп-бит. Изменить их можно через Serial.begin(baud_rate, SERIAL_8N1). Для других конфигураций используйте SERIAL_8E1 (чётность) или SERIAL_8N2 (2 стоп-бита).

Несоответствие параметров приводит к искажению данных. Например, при 7E1 на одной стороне и 8N1 на другой текст будет нечитаемым. Проверяйте настройки в документации устройства, с которым связываетесь. Для большинства случаев 8N1 – оптимальный выбор.

При работе с высокими скоростями (> 500000 бод) возможны ошибки передачи из-за помех. Убедитесь, что кабель короткий (до 1 м) и экранированный. Если данные теряются, снизьте скорость или используйте аппаратный контроль потока (RTS/CTS), если он поддерживается.

В ESP-IDF скорость настраивается через uart_config_t. Пример конфигурации для 115200 бод, 8N1:

uart_config_t uart_config = {
.baud_rate = 115200,
.data_bits = UART_DATA_8_BITS,
.parity = UART_PARITY_DISABLE,
.stop_bits = UART_STOP_BITS_1,
.flow_ctrl = UART_HW_FLOWCTRL_DISABLE
};
uart_param_config(UART_NUM_0, &uart_config);

Для проверки связи отправьте тестовое сообщение и убедитесь, что оно отображается в терминале без ошибок. Если данные приходят с искажениями, проверьте питание ESP32 – нестабильное напряжение вызывает сбои UART. Используйте внешний источник 3.3 В с током не менее 500 мА.

При работе с несколькими UART-портами на ESP32 (например, UART0 и UART2) настройте каждый отдельно. UART0 по умолчанию используется для загрузки прошивки и отладки, поэтому для пользовательских задач лучше использовать UART1 или UART2. Пример инициализации UART2 на 9600 бод:

Serial2.begin(9600, SERIAL_8N1, 16, 17);, где 16 и 17 – номера пинов RX и TX.

Решение проблем с распознаванием порта или отсутствием связи

Первым шагом проверьте физическое подключение. Убедитесь, что кабель USB поддерживает передачу данных – многие дешёвые кабели предназначены только для зарядки. Подключите ESP32 к другому порту USB, предпочтительно к USB 2.0, так как некоторые переходники некорректно работают с USB 3.0. Если используется хаб, подключите устройство напрямую к компьютеру.

На Windows откройте Диспетчер устройств и разверните раздел Порты (COM и LPT). При успешном подключении ESP32 отобразится как Silicon Labs CP210x USB to UART Bridge или CH340 (в зависимости от чипа). Если устройство помечено жёлтым восклицательным знаком, обновите драйвер вручную через контекстное меню, указав путь к скачанным драйверам с сайта производителя чипа.

На Linux выполните команду ls /dev/tty* до и после подключения ESP32. Новый порт (например, /dev/ttyUSB0) должен появиться. Если изменений нет, проверьте права доступа: добавьте пользователя в группу dialout командой sudo usermod -a -G dialout $USER и перезагрузите систему. Для macOS используйте ls /dev/cu.* – ожидаемый порт: /dev/cu.SLAB_USBtoUART или /dev/cu.wchusbserial*.

Если порт не появляется, сбросьте настройки USB-контроллера ESP32. Зажмите кнопку BOOT, подключите кабель, затем отпустите кнопку. Это переведёт чип в режим загрузчика, что иногда восстанавливает связь. Для проверки прошейте минимальный скетч через esptool:

• Установите esptool: pip install esptool.
• Выполните: esptool.py --chip esp32 --port /dev/ttyUSB0 chip_id (замените порт на актуальный).
• Если команда завершится ошибкой Failed to connect, попробуйте снизить скорость: --baud 115200.

Проблемы с питанием часто вызывают нестабильную работу. ESP32 требует стабильного напряжения 5 В и тока до 500 мА. Используйте внешний источник питания через пин 5V или проверьте напряжение на пине 3.3V мультиметром – оно должно быть в пределах 3.0–3.6 В. Если напряжение ниже, замените кабель или блок питания.

Конфликты с другими программами могут блокировать порт. Закройте все приложения, использующие последовательный порт: Arduino IDE, PlatformIO, мониторы порта. На Windows проверьте процессы через Диспетчер задач – завершите все экземпляры javaw.exe (если используется Arduino IDE) или python.exe (если запущен esptool). На Linux выполните fuser /dev/ttyUSB0 для поиска процессов, занимающих порт.

Если все шаги не помогли, протестируйте ESP32 на другом компьютере. Если проблема сохраняется, вероятно, неисправен чип USB-UART (CP2102/CH340) или сам модуль ESP32. Для диагностики подключите внешний USB-UART адаптер к пинам TX (GPIO1) и RX (GPIO3), соблюдая кросс-подключение (TX адаптера → RX ESP32, RX адаптера → TX ESP32). Подайте питание на 3.3V и GND – если связь появится, замените встроенный переходник.

Использование USB-UART для прошивки и отладки программ на ESP32

Встроенный USB-UART переходник на платах ESP32 (например, ESP32-DevKitC или NodeMCU-32S) позволяет напрямую подключать микроконтроллер к компьютеру через USB без дополнительных адаптеров. Для корректной работы требуется драйвер CP210x (Silicon Labs) или CH340 (в зависимости от чипа), который обеспечивает виртуальный COM-порт. Проверить его наличие можно в диспетчере устройств Windows или командой ls /dev/tty* в Linux.

Перед прошивкой необходимо перевести ESP32 в режим загрузки (bootloader mode). Для этого:

• Зажмите кнопку BOOT на плате.
• Нажмите и отпустите EN (reset).
• Отпустите BOOT – ESP32 перейдёт в режим прошивки.

Без этих действий попытка записи прошивки завершится ошибкой Failed to connect или A fatal error occurred: Timed out waiting for packet header. Альтернативный способ – использовать параметр --before default_reset --after hard_reset в esptool.

Для прошивки через USB-UART чаще всего используется esptool – утилита командной строки от Espressif. Пример команды для записи бинарного файла:

esptool.py -p /dev/ttyUSB0 -b 115200 write_flash 0x1000 firmware.bin

Здесь -p – порт, -b – скорость (рекомендуется 115200 или 921600 для ускорения), 0x1000 – адрес загрузчика. Для ESP32-S2/S3 адрес может отличаться (например, 0x0).

Serial.begin(115200);
Serial.println("Debug message");

При проблемах с подключением проверьте:

1. Правильность выбора порта (особенно при наличии нескольких устройств).
2. Наличие питания на плате (индикатор 3.3V должен гореть).
3. Целостность USB-кабеля – некоторые кабели предназначены только для зарядки.
4. Конфликты с другими программами (например, Arduino IDE может блокировать порт).

Если драйвер не устанавливается автоматически, скачайте его с сайта производителя чипа (Silicon Labs или WCH). В Linux может потребоваться добавить пользователя в группу dialout командой sudo usermod -a -G dialout $USER.

Для автоматизации прошивки и отладки используйте скрипты на Python с библиотекой pyserial. Пример отправки команды и чтения ответа:

import serial
ser = serial.Serial('/dev/ttyUSB0', 115200, timeout=1)
ser.write(b'AT
')
response = ser.readline()
print(response.decode())

Это полезно для тестирования взаимодействия с периферийными устройствами или удалённого мониторинга. Для ESP32 с поддержкой Wi-Fi отладку можно перенести на TCP/UDP, но UART остаётся надёжным резервным каналом.

При работе с несколькими платами ESP32 одновременно назначайте уникальные имена портов через правила udev в Linux или изменяйте идентификаторы в Windows через диспетчер устройств. Это предотвратит путаницу при переключении между устройствами. Для массовой прошивки используйте esptool с параметром --port в цикле или специализированные инструменты вроде esp_flash.
