Качество звука акустической системы на 30–50% зависит от механической фиксации динамиков. Даже высокоточные драйверы теряют до 12 дБ в среднечастотном диапазоне при неправильном монтаже из-за вибраций и резонансов корпуса. Основные проблемы – смещение звуковой катушки, деформация диффузора и паразитные колебания крепежных элементов. Решение требует учета массы динамика, материала корпуса и частотного диапазона.
Для динамиков массой до 500 г оптимальны винты М4–М5 с шагом резьбы 0,7–1,0 мм. В фанерных корпусах толщиной 18–22 мм используют саморезы с потайной головкой и предварительным засверливанием на 70% глубины. В MDF-панелях толщиной 15–19 мм применяют винты с мелкой резьбой и нейлоновыми вставками для предотвращения самораскручивания. Для динамиков свыше 1 кг – болты М6 с контргайками и шайбами Гровера.
Крепежные отверстия располагают на расстоянии не менее 1,5 диаметра динамика от краев корпуса, чтобы избежать краевых резонансов. В высокочастотных ВЧ-драйверах используют резиновые или силиконовые прокладки толщиной 1–2 мм между динамиком и корпусом для гашения высокочастотных вибраций. Для НЧ-динамиков критично применение герметизирующих колец из пористой резины или вспененного полиуретана для исключения акустических утечек.
В профессиональных системах применяют комбинированное крепление: винты + клей. Эпоксидный состав с наполнителем из алюминиевой пудры наносят по периметру магнитной системы тонким слоем (0,3–0,5 мм) после предварительной фиксации винтами. Это снижает вибрации на 20–30% в диапазоне 80–200 Гц. Для мобильных колонок используют быстросъемные зажимы с пружинными фиксаторами, рассчитанные на усилие 15–25 Н.
Выбор крепежных элементов для разных типов корпусов колонок
Корпуса акустических систем делятся на три основных типа: деревянные, пластиковые и композитные. Для каждого требуются специфические крепежные элементы, учитывающие материал, толщину стенок и нагрузку от динамика. Деревянные корпуса чаще всего изготавливаются из МДФ или фанеры толщиной 12–25 мм, пластиковые – из АБС-пластика или полипропилена (3–8 мм), композитные – из стеклопластика или углепластика (4–10 мм).
Для деревянных корпусов оптимальны саморезы по дереву с крупным шагом резьбы (3,5–5 мм в диаметре) и длиной, превышающей толщину стенки на 5–10 мм. Рекомендуются оцинкованные или фосфатированные варианты для предотвращения коррозии. При монтаже динамиков массой свыше 1 кг используйте шайбы увеличенного диаметра (15–20 мм) для распределения нагрузки. В таблице ниже приведены параметры саморезов для разных толщин МДФ:
| Толщина МДФ (мм) | Диаметр самореза (мм) | Длина самореза (мм) | Количество точек крепления |
|---|---|---|---|
| 12 | 3,5 | 16–18 | 4–6 |
| 15 | 4,0 | 20–22 | 6–8 |
| 18–25 | 4,5–5,0 | 25–30 | 8 |
Пластиковые корпуса требуют крепежа с мелкой резьбой и острым наконечником, чтобы избежать растрескивания материала. Подходят саморезы для пластика (диаметр 2,5–3,5 мм) или металлические винты с нейлоновыми вставками. Для тонкостенных корпусов (3–5 мм) используйте термошайбы или резиновые прокладки, чтобы компенсировать вибрации. При монтаже динамиков в АБС-пластик предварительно засверливайте отверстия диаметром на 0,5 мм меньше самореза.
Композитные корпуса из стекло- или углепластика отличаются высокой жесткостью, но низкой устойчивостью к концентрированным нагрузкам. Здесь применяют болты с гайками (М4–М6) или специальные заклепки для композитов. Крепеж должен равномерно распределять усилие, поэтому используйте металлические пластины или уголки под головки болтов. Для корпусов толщиной менее 6 мм рекомендуется клеевая фиксация (эпоксидный или полиуретановый клей) в сочетании с механическим крепежом.
Для динамиков с магнитной системой массой более 2 кг в любых корпусах применяйте анкерные болты или шпильки. В деревянных корпусах эффективны глухари (шурупы с шестигранной головкой) диаметром 6–8 мм, вкручиваемые в предварительно засверленные отверстия. В пластиковых и композитных корпусах используйте сквозные болты с широкими шайбами и контргайками, чтобы исключить проворачивание.
При выборе крепежа учитывайте частотный диапазон динамика. Низкочастотные динамики (сабвуферы) генерируют значительные вибрации, поэтому требуют усиленного крепления: увеличенное количество точек фиксации (8–12) и демпфирующие прокладки из резины или силикона. Средне- и высокочастотные динамики можно крепить на 4–6 саморезов без дополнительных мер, если корпус достаточно жесткий.
Для сборных корпусов с разборными панелями (например, студийных мониторов) используйте винты с потайной головкой и резьбовые вставки (гайки-бочонки). Это позволяет многократно разбирать конструкцию без повреждения резьбы. В пластиковых корпусах резьбовые вставки из латуни или нержавеющей стали предотвращают вырывание крепежа при повторном монтаже.
Независимо от типа корпуса, избегайте перетяжки крепежа. Момент затяжки для саморезов в МДФ не должен превышать 1,5–2 Н·м, для пластика – 0,8–1,2 Н·м. Используйте динамометрическую отвертку или ограничитель крутящего момента. Перед окончательной затяжкой проверьте герметичность стыка динамика и корпуса – зазоры приведут к акустическим искажениям.

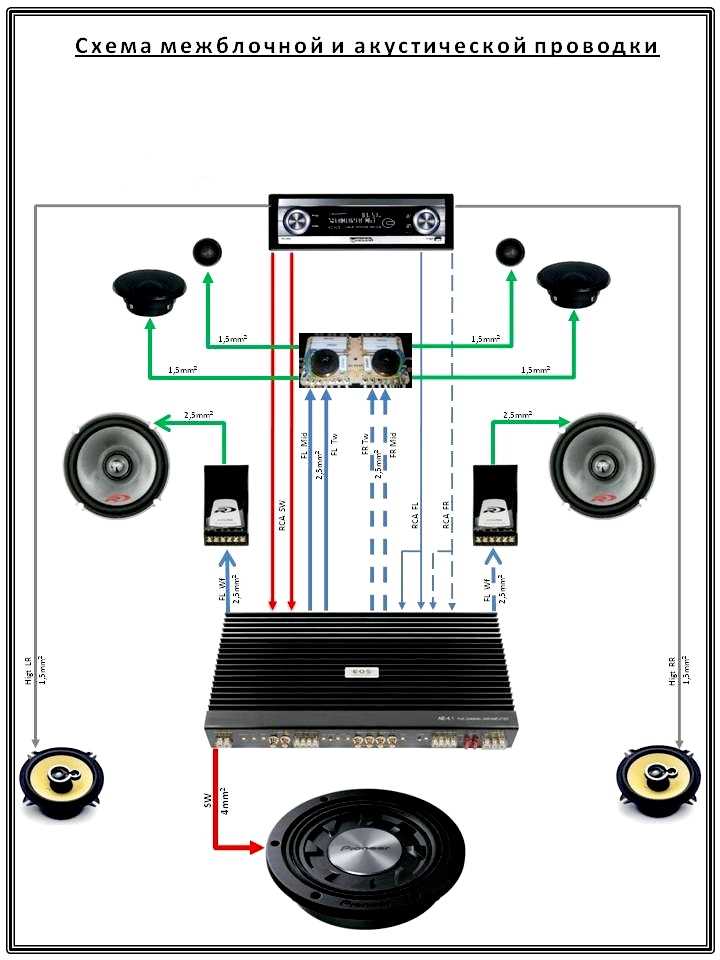

Техники фиксации динамиков без повреждения диффузора
Для крепления динамиков с бумажными или композитными диффузорами используйте силиконовые или резиновые прокладки толщиной 1–2 мм между корпусом и диффузородержателем. Это распределяет нагрузку и предотвращает деформацию подвеса при затяжке винтов. Винты затягивайте крест-накрест с усилием не более 0,5 Н·м, контролируя момент динамометрическим ключом. При монтаже в деревянные корпуса применяйте металлические втулки с резьбой M4–M6, чтобы исключить срыв резьбы в мягком материале.
Для динамиков с тканевыми или полипропиленовыми диффузорами фиксацию выполняйте через эластичные демпфирующие кольца из вспененного полиуретана (плотность 30–40 кг/м³). Кольца наклеивайте на фланец диффузородержателя перед установкой в корпус, используя клей на основе цианоакрилата или двухкомпонентный эпоксидный состав с временем полимеризации 5–10 минут. Избегайте прямого контакта металлических крепежных элементов с диффузором – применяйте пластиковые шайбы с внутренним диаметром на 0,5 мм больше диаметра винта.
Использование герметиков и демпфирующих материалов при монтаже
Герметики предотвращают проникновение влаги и пыли в корпус колонки, а также устраняют акустические утечки, которые снижают качество звука. Для монтажа динамиков рекомендуется использовать нейтральные силиконовые герметики (например, Soudal Silirub N или Dow Corning 732) – они не выделяют кислот, не повреждают пластик и металл, сохраняют эластичность при температурах от -40°C до +150°C. Наносить герметик следует тонким слоем (0,5–1 мм) по периметру посадочного места динамика, избегая попадания на диффузор или магнитную систему. Для герметизации стыков панелей корпуса подходят акриловые герметики (например, Tytan Professional), которые легко шлифуются и окрашиваются.
Демпфирующие материалы гасят резонансы корпуса и паразитные вибрации, улучшая чистоту звучания. Основные варианты:
- Битумные листы (например, Bitumast, толщина 2–3 мм) – наклеиваются на внутренние стенки корпуса, эффективно поглощают низкочастотные колебания, но требуют прогрева феном для лучшей адгезии.
- Полиуретановые пены (например, Sonex, плотность 30–50 кг/м³) – заполняют полости корпуса, снижают стоячие волны, оптимальны для средне- и высокочастотного диапазона.
- Вязкоупругие материалы (например, Dynamat, Butylmat) – наносятся на металлические и пластиковые детали, уменьшают структурный шум, работают в широком температурном диапазоне (-20°C до +80°C).
При выборе демпфера учитывайте частотный диапазон колонки: для сабвуферов предпочтительны битумные материалы, для среднечастотных и ВЧ-динамиков – пены или комбинированные решения. Толщина слоя демпфера должна составлять 10–20% от толщины стенки корпуса, а общий вес добавленных материалов – не более 5–7% от массы колонки, чтобы не ухудшить динамические характеристики.
Расчет оптимального расположения винтов и саморезов для равномерной нагрузки
При креплении динамиков в акустических системах распределение нагрузки зависит от количества точек фиксации и их расположения. Для стандартного динамика диаметром 100–200 мм рекомендуется использовать 4–6 винтов или саморезов, размещенных на равном расстоянии по окружности. Угол между соседними крепежными элементами должен составлять 60–90°, чтобы исключить перекос под весом динамика и вибрационные нагрузки.
Минимальное расстояние от края диффузора до первого винта – 10–15 мм для предотвращения деформации подвеса. Для динамиков массой свыше 1 кг шаг между саморезами не должен превышать 80 мм, иначе возрастает риск локального прогиба корзины. При использовании металлических рамок толщиной менее 1,5 мм количество точек крепления увеличивают до 8, сокращая шаг до 50–60 мм.
Расчет равномерной нагрузки проводят по формуле: F = (m × g) / n, где F – сила на один крепежный элемент, m – масса динамика, g – ускорение свободного падения (9,81 м/с²), n – количество винтов. Для динамика массой 2 кг и 6 винтов нагрузка на каждый составит ~3,27 Н. Превышение этого значения приводит к ослаблению резьбы или разрушению материала корпуса.
В деревянных корпусах глубина ввинчивания самореза должна быть не менее 2/3 толщины стенки, но не более 80% во избежание сквозного пробития. Для МДФ и фанеры оптимальный диаметр самореза – 3–4 мм, для алюминиевых рам – 4–5 мм с предварительным сверлением отверстия на 0,5–0,8 мм меньше диаметра резьбы. В пластиковых корпусах используют саморезы с мелким шагом резьбы и термошайбы для компенсации теплового расширения.
При несимметричном расположении динамика (например, в угловых колонках) точки крепления смещают в сторону большей нагрузки. Для этого рассчитывают центр масс системы и корректируют положение винтов так, чтобы равнодействующая сил проходила через геометрический центр крепежа. Допустимое отклонение – не более 5% от радиуса окружности расположения винтов.
Для динамиков с высокой мощностью (>100 Вт) применяют дополнительные меры: увеличение количества винтов до 8–12, использование контргаек или клеевых фиксаторов резьбы (например, Loctite 243). В таких случаях шаг между крепежными элементами сокращают до 40–50 мм, а диаметр винтов увеличивают до 5–6 мм. При этом проверяют отсутствие резонанса на частотах 50–200 Гц, который может возникнуть при неравномерной затяжке.
Практическая проверка равномерности нагрузки проводится с помощью динамометрического ключа. Момент затяжки для винтов М4 в металлических корпусах – 2,5–3 Н·м, для саморезов в дереве – 1,5–2 Н·м. Разброс значений между всеми точками крепления не должен превышать 10%, иначе возникает перекос, ухудшающий звуковые характеристики и сокращающий срок службы динамика.
Методы крепления динамиков в портативных и стационарных системах
В портативных акустических системах ключевым фактором становится баланс между прочностью и весом. Чаще всего применяют:
- Крепление на винтах с нейлоновыми вставками – снижает вибрации и предотвращает самоотвинчивание при транспортировке. Рекомендуемый шаг резьбы – M4 или M5, длина винта – не менее 1,5 толщины лицевой панели.
- Клеевое соединение с эластичными компаундами (например, 3M VHB или силиконовые герметики). Оптимально для корпусов из пластика или композитов, где сверление нежелательно. Толщина клеевого слоя – 0,5–1 мм для компенсации термических деформаций.
- Защелки и направляющие – используются в бюджетных моделях. Требуют точной подгонки посадочных мест (допуск ±0,2 мм) и усиления ребрами жесткости во избежание растрескивания при ударах.
Для стабильности при динамических нагрузках (например, в автомобильных системах) дополнительно применяют демпфирующие прокладки из микропористой резины толщиной 2–3 мм между динамиком и корпусом.
Стационарные системы допускают более жесткие методы фиксации, но требуют учета акустических свойств материалов. Основные подходы:
- Крепление на болтах с контргайками – стандарт для деревянных и МДФ-корпусов. Диаметр болтов – M6–M8, шаг установки – не реже 100 мм по периметру динамика. Обязательно использование шайб с резиновыми вставками для гашения паразитных резонансов.
- Вклейка в посадочное гнездо – применяется для высокочастотных драйверов и среднечастотников. Клей (эпоксидный или полиуретановый) наносится по периметру с зазором 0,3–0,5 мм для компенсации расширения. Время полимеризации – не менее 24 часов при температуре 20–25°C.
- Фланцевое крепление с уплотнительным кольцом – характерно для профессиональных студийных мониторов. Уплотнитель из неопрена толщиной 1–1,5 мм обеспечивает герметичность и предотвращает акустические утечки. Момент затяжки болтов – 3–4 Н·м.
При выборе метода учитывайте материал корпуса: для алюминиевых конструкций предпочтительны болтовые соединения с термошайбами, для пластиковых – клеевые или комбинированные (винты + клей). В системах с мощностью свыше 100 Вт обязательно усиление зоны крепления ребрами жесткости или дополнительными слоями материала (например, фанеры толщиной 12–15 мм).
Проверка прочности крепления после сборки и способы устранения вибраций
После завершения монтажа динамиков проведите тест на прочность крепления с помощью динамометрического ключа. Усилие затяжки винтов должно соответствовать спецификациям производителя: для стандартных 4-мм винтов M4 – 1,2–1,5 Н·м, для M5 – 2,0–2,5 Н·м. Превышение этих значений приводит к деформации диффузора или растрескиванию корпуса, недостаточная затяжка – к дребезжанию на высоких уровнях громкости.
Используйте метод «постукивания» для выявления скрытых дефектов. Легко постучите по корпусу колонки резиновым молотком или костяшками пальцев вблизи точек крепления динамика. Глухой, равномерный звук указывает на надежную фиксацию; звонкий или дребезжащий сигнализирует о люфте. Особое внимание уделите углам и стыкам панелей – там чаще всего возникают резонансные колебания.
Для количественной оценки вибраций примените лазерный виброметр или акселерометр. При тестовом сигнале 50–100 Гц на уровне 80 дБ амплитуда колебаний корпуса не должна превышать 0,1 мм. Если показания выше, проверьте жесткость крепежа и наличие демпфирующих прокладок между динамиком и корпусом. В бюджетных моделях замените штатные резиновые шайбы на силиконовые толщиной 2–3 мм.
Вибрации на средних частотах (200–500 Гц) часто возникают из-за недостаточной массы корпуса. Решение – установка дополнительных грузов из свинца или стали массой 100–300 г в нижнюю часть колонки. Закрепите их эпоксидным клеем или винтами через демпфирующие прокладки. Для колонок объемом до 30 литров оптимальная масса груза – 150–200 г, свыше 50 литров – 250–400 г.
Дребезжание на высоких частотах (2–5 кГц) устраняется точечной обработкой мест крепления динамика виброизолирующим герметиком. Нанесите состав (например, Sikaflex-221) по периметру магнитной системы и вокруг винтов. После полимеризации (24 часа) герметик образует эластичный слой, гасящий микровибрации. Избегайте избыточного нанесения – толщина слоя не должна превышать 1 мм.
Проверьте симметричность затяжки винтов. Разница в усилии между противоположными крепежными точками не должна превышать 0,2 Н·м. Используйте крестообразную схему затяжки: сначала зафиксируйте винты наполовину, затем по диагонали доведите до требуемого момента. Для контроля применяйте цветные метки на головках винтов – смещение метки после тестового прослушивания указывает на самоотвинчивание.
При обнаружении резонансов на определенных частотах измените жесткость крепления динамика. Для этого замените металлические винты на пластиковые (например, из полиамида) или установите пружинные шайбы. Альтернативный метод – использование резьбовых втулок из фторопласта, снижающих трение и предотвращающих самоотвинчивание. В системах с фазоинвертором дополнительно закрепите трубу к корпусу силиконовыми кольцами.
Финальный этап проверки – тестовое прослушивание с частотным генератором. Подавайте сигнал с шагом 10 Гц в диапазоне 20–20 000 Гц, постепенно увеличивая уровень до 90 дБ. При появлении посторонних призвуков локализуйте источник с помощью стетоскопа или тонкой деревянной палочки. Устраните дефект доработкой крепежа или добавлением демпфирующих материалов (битумные листы, мастика) на внутренние поверхности корпуса.
