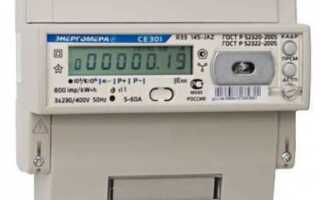

Импульсный выход – ключевой интерфейс современных электросчетчиков, обеспечивающий передачу данных о потребленной электроэнергии в цифровом формате. В отличие от аналоговых сигналов, импульсный выход формирует последовательность прямоугольных импульсов, где каждый импульс соответствует фиксированному количеству энергии (например, 1000 имп/кВт·ч). Это позволяет интегрировать счетчики с системами автоматизированного учета (АСКУЭ), контроллерами и устройствами телеметрии без потери точности.
Принцип работы основан на преобразовании механического или электронного вращения диска (для индукционных счетчиков) или внутреннего счетного механизма (для электронных) в электрические импульсы. В электронных моделях импульсы генерируются микроконтроллером на основе данных с датчиков тока и напряжения. Частота импульсов пропорциональна мгновенной мощности: при нагрузке 1 кВт счетчик с константой 1000 имп/кВт·ч выдает 1 импульс в секунду. Для корректной работы важно учитывать параметры нагрузки на выходе – большинство счетчиков поддерживают ток до 25 мА и напряжение до 24 В.
Типовые схемы подключения включают гальваническую развязку (оптопары или реле) для защиты внешних устройств от помех и перенапряжений. При выборе счетчика обращайте внимание на совместимость импульсного выхода с оборудованием: например, счетчики Меркурий 230 поддерживают протокол S0, а Энергомера CE308 – формат «сухой контакт». Для минимизации ошибок при передаче данных рекомендуется использовать экранированные кабели с сечением не менее 0,5 мм² и длиной до 100 метров.
Практическое применение импульсного выхода охватывает мониторинг энергопотребления в реальном времени, построение графиков нагрузки и автоматическое формирование отчетов. При интеграции с ПЛК или SCADA-системами критически важно синхронизировать тактовую частоту приема импульсов с разрешением счетчика. Например, для счетчика с константой 10000 имп/кВт·ч минимальный интервал измерений должен составлять не менее 360 мс, чтобы избежать потери данных при пиковых нагрузках.
Импульсный выход электросчетчика: назначение и принцип работы
Принцип работы основан на генерации прямоугольных импульсов с фиксированной длительностью (обычно 30–100 мс) и амплитудой, соответствующей логическим уровням: 0 В (низкий уровень) и 5–24 В (высокий уровень). Частота импульсов пропорциональна мощности нагрузки: при потреблении 1 кВт счетчик с дискретностью 1000 имп/кВт·ч выдает 1 импульс каждые 3,6 секунды. Для точного учета важно учитывать минимальную длительность импульса, указанную в паспорте прибора.
Существует два типа импульсных выходов: пассивный (открытый коллектор или транзисторный ключ) и активный (с гальванической развязкой, например, через оптопару). Пассивные выходы требуют внешнего источника питания (обычно 5–12 В) и подтягивающего резистора (1–10 кОм), активные – работают автономно, но ограничены по току (до 20 мА). Выбор типа зависит от нагрузки и помехозащищенности линии связи.
Для подключения к контроллерам или регистраторам используют экранированную витую пару с сопротивлением не более 120 Ом. Длина линии не должна превышать 100 м при скорости передачи до 1 кГц, иначе возрастает риск ложных срабатываний из-за наводок. Рекомендуется применять фильтры нижних частот (RC-цепочки) с частотой среза 10–50 Гц для подавления помех от коммутационных процессов.
Калибровка импульсного выхода проводится на заводе, но в процессе эксплуатации возможен дрейф параметров. Для проверки используют эталонный счетчик или осциллограф: измеряют длительность импульсов и пауз, сравнивая с паспортными данными. При отклонении более 5% требуется поверка прибора. В системах АСКУЭ применяют алгоритмы компенсации дрейфа, например, динамическую коррекцию коэффициента пересчета.
Импульсный выход не предназначен для прямого управления нагрузкой – его нагрузочная способность ограничена (обычно 10–50 мА). Для гальванической развязки и усиления сигнала используют реле или твердотельные ключи с напряжением коммутации до 250 В. При проектировании схемы учитывают время переключения реле (5–20 мс), чтобы избежать потери импульсов при высокой частоте.
В многотарифных счетчиках импульсный выход может работать в двух режимах: суммарный учет (общий расход энергии) или тарифный учет (импульсы разделяются по тарифам с помощью дополнительных сигналов). Для переключения режимов используют управляющие команды по интерфейсу RS-485 или оптопорту. При интеграции с ПЛК важно синхронизировать тактовые частоты, чтобы избежать рассинхронизации данных.
Типовые ошибки при эксплуатации: неправильное подключение общего провода (GND), отсутствие согласования импедансов, игнорирование требований по экранированию. Для диагностики используют логические анализаторы или специализированные тестеры импульсных сигналов. При монтаже избегают прокладки кабеля рядом с силовыми линиями (минимальное расстояние – 30 см), а при необходимости применяют металлические кабель-каналы.
Что такое импульсный выход и зачем он нужен в электросчетчиках
Основное назначение – интеграция счетчика в системы автоматизированного учета (АСКУЭ) и диспетчеризации. Импульсный сигнал передается на контроллеры, регистраторы или модули телеметрии, где преобразуется в цифровые данные для анализа, биллинга или мониторинга нагрузок в реальном времени. Для корректной работы требуется согласование параметров выхода с входными характеристиками приемного устройства: проверяйте соответствие логических уровней (TTL, CMOS), сопротивление нагрузки (не менее 1 кОм) и защиту от дребезга контактов. При проектировании линий связи используйте экранированную витую пару с волновым сопротивлением 120 Ом и ограничивайте длину кабеля до 100 м для минимизации помех.
Как формируются импульсы на выходе счетчика: технические механизмы
Импульсный выход электросчетчика формируется на основе дискретизации измеряемой активной или реактивной энергии. В большинстве современных приборов используется оптронный датчик, преобразующий вращение диска индукционного счетчика или сигналы электронного измерительного блока в последовательность импульсов. Для индукционных моделей каждый оборот диска соответствует фиксированному количеству энергии (например, 1000 имп/кВт·ч), а оптопара регистрирует прохождение метки на диске, генерируя прямоугольный импульс с длительностью 30–100 мс и амплитудой, соответствующей логическому уровню (обычно 5 В или 24 В).
В электронных счетчиках импульсы формируются цифровым сигнальным процессором (DSP) на основе оцифрованных данных с датчиков тока и напряжения. Алгоритм интегрирует мгновенные значения мощности, и при накоплении заданного кванта энергии (например, 0,001 кВт·ч) генерируется импульс с жестко регламентированными параметрами: фронтом не более 1 мкс, длительностью 80–120 мкс и скважностью не менее 10. Для защиты от помех применяется гальваническая развязка через оптрон или трансформатор тока, а выходной каскад строится на транзисторе с открытым коллектором или реле.
Ключевой параметр – коэффициент преобразования (имп/кВт·ч), который задается заводской калибровкой и должен соответствовать требованиям ГОСТ Р 52322-2005. Например, для счетчиков класса точности 1.0 стандартные значения составляют 1000, 2000 или 5000 имп/кВт·ч. При проектировании системы учета необходимо согласовать этот параметр с входными характеристиками контроллера или регистратора: превышение частоты импульсов (обычно не более 10 Гц) приводит к потере данных, а недостаточная – к снижению разрешающей способности.
Для корректной работы импульсного выхода критически важна стабильность питания и защита от электромагнитных помех. Рекомендуется использовать экранированную витую пару с волновым сопротивлением 120 Ом для передачи сигнала на расстояния свыше 10 м, а также устанавливать RC-цепочки (например, 100 Ом + 0,1 мкФ) на входе приемника для подавления дребезга контактов и высокочастотных наводок. В условиях повышенных помех (промышленные объекты) эффективны дифференциальные приемники с порогом срабатывания 1,5–2 В.
При настройке системы учета проверяйте соответствие полярности импульсов: активная энергия должна формировать положительные фронты, а реактивная (при наличии отдельного выхода) – отрицательные или сдвинутые по фазе. Для диагностики используйте осциллограф с полосой пропускания не менее 1 МГц: форма импульса должна быть прямоугольной, без выбросов и затуханий. При обнаружении искажений замените кабель или установите повторитель сигнала с гистерезисом (например, на базе микросхемы 74HC14).
Схемы подключения импульсного выхода к системам учета и автоматизации
Импульсный выход электросчетчика подключается к внешним устройствам через гальванически развязанные или транзисторные схемы. Наиболее распространены два типа выходов: «сухой контакт» (релейный) и открытый коллектор (NPN/PNP). Для счетчиков с релейным выходом (например, Меркурий 230 ART) требуется внешнее питание 5–24 В постоянного тока, подаваемое на контакты импульсного выхода. Ток нагрузки не должен превышать 100 мА, а сопротивление нагрузки – 1 кОм. При подключении к контроллерам с низковольтными входами (PLC, SCADA) используют промежуточные реле с напряжением срабатывания, соответствующим логическому уровню системы (обычно 24 В).
Схема подключения открытого коллектора (NPN) требует подтягивающего резистора к положительному полюсу источника питания. Для счетчиков типа Энергомера CE308 рекомендуется резистор 4,7 кОм при напряжении питания 5 В и 10 кОм при 24 В. Максимальный ток коллектора – 100 мА, напряжение изоляции – до 2 кВ. При работе с промышленными контроллерами (Siemens S7-1200, Schneider Electric M241) входы настраиваются как дискретные с фильтрацией дребезга (10–50 мс). В таблице приведены типовые параметры подключения для различных типов выходов:
| Тип выхода | Напряжение питания, В | Макс. ток нагрузки, мА | Рекомендуемый резистор, кОм | Пример счетчика |
|---|---|---|---|---|
| Сухой контакт | 5–24 | 100 | – | Меркурий 230 ART |
| Открытый коллектор (NPN) | 5–30 | 100 | 4,7–10 | Энергомера CE308 |
| Открытый эмиттер (PNP) | 12–24 | 50 | 2,2–4,7 | Нева МТ314 |
При интеграции с системами АСКУЭ (автоматизированные системы коммерческого учета электроэнергии) импульсный выход подключается к счетчику импульсов или модулю ввода дискретных сигналов. Для счетчиков с частотой импульсов до 10 Гц (например, 1000 имп/кВт·ч) используют прямую схему подключения к входам контроллера. При более высоких частотах (до 100 Гц) применяют аппаратные делители частоты или программную фильтрацию. В системах на базе протокола Modbus RTU импульсный сигнал преобразуется в регистры текущего потребления через промежуточный модуль (например, ICP DAS I-7015).
Для защиты от помех и ложных срабатываний в цепь импульсного выхода включают RC-фильтр с постоянной времени 1–10 мс. Типовые значения: резистор 1 кОм, конденсатор 1 мкФ. При длине линии связи свыше 100 м используют экранированную витую пару с волновым сопротивлением 120 Ом и согласующими резисторами на концах. Питание импульсного выхода и нагрузки должно быть гальванически развязано от силовой сети (раздельные источники или DC-DC преобразователи с изоляцией не менее 1,5 кВ).
В системах с несколькими счетчиками импульсные выходы объединяют по схеме «звезда» или «шина». При топологии «звезда» каждый выход подключается к отдельному входу контроллера через индивидуальную пару проводов. Для «шины» используют общую линию с подтягивающим резистором на конце (1–2,2 кОм) и диодную развязку на каждом выходе (например, 1N4148). Максимальное количество счетчиков на одной шине – 8–16, в зависимости от входного сопротивления контроллера и уровня помех. Пример реализации: система учета на базе ПЛК ОВЕН ПЛК110 с модулем дискретных входов МВ110-224.8Д.
При подключении к облачным платформам (IoT) импульсный сигнал обрабатывается микроконтроллером (ESP32, STM32) с последующей передачей данных по Wi-Fi или LoRaWAN. Для счетчиков с низкой частотой импульсов (менее 1 Гц) используют прерывания по фронту сигнала. При высокой частоте (до 1 кГц) применяют аппаратные таймеры с подсчетом импульсов в фоновом режиме. Пример кода для ESP32: настройка GPIO как входа с подтяжкой к питанию, обработчик прерывания с инкрементом счетчика и отправкой данных по MQTT каждые 60 секунд.
Типы импульсных выходов: открытый коллектор, транзисторный и релейный варианты
Импульсные выходы электросчетчиков классифицируются по способу коммутации сигнала. Основные типы: открытый коллектор, транзисторный (с изолированным выходом) и релейный. Каждый вариант имеет специфические характеристики, определяющие область применения, нагрузочную способность и совместимость с внешними устройствами.
Открытый коллектор (ОК) – наиболее распространенный тип в бюджетных и среднеценовых счетчиках. Представляет собой NPN-транзистор, эмиттер которого подключен к общему проводу, а коллектор выведен наружу. При формировании импульса транзистор открывается, замыкая цепь на землю. Преимущества:
- Простота схемотехники и низкая стоимость.
- Совместимость с большинством контроллеров и систем учета (напряжение питания до 30 В, ток до 100 мА).
- Возможность работы в режиме «сухого контакта» при подключении внешнего источника питания.
Недостатки: отсутствие гальванической развязки, чувствительность к помехам при длинных линиях связи. Рекомендуется использовать экранированный кабель при длине линии свыше 10 м и устанавливать подтягивающий резистор (1–10 кОм) для стабилизации сигнала.
Транзисторный выход с оптопарой обеспечивает гальваническую развязку между счетчиком и нагрузкой. В основе – оптрон (например, PC817), где светодиод управляет фототранзистором. Характеристики:
- Рабочее напряжение изолированной цепи: до 60 В (зависит от оптрона).
- Максимальный ток: 50–200 мА.
- Сопротивление изоляции: не менее 1 кВ.
Подходит для промышленных систем с высоким уровнем помех или при необходимости подключения к оборудованию с разными потенциалами «земли». Требует внешнего источника питания для нагрузки. При выборе оптрона обращайте внимание на параметр CTR (коэффициент передачи тока) – не менее 50% для надежной работы.
Релейный выход применяется в счетчиках, где требуется коммутация значительных токов или напряжений. Используются миниатюрные электромагнитные реле (например, серии HF3FF) с контактами на переключение. Параметры:
- Коммутируемое напряжение: до 250 В AC/DC.
- Максимальный ток: 2–5 А (зависит от модели реле).
- Ресурс: 105–106 срабатываний.
Основной плюс – универсальность: реле работает как с постоянным, так и с переменным током. Недостатки: ограниченный ресурс, задержка срабатывания (5–20 мс), необходимость защиты от дребезга контактов. Для увеличения срока службы рекомендуется использовать RC-цепочки (100 Ом + 0,1 мкФ) параллельно контактам при индуктивной нагрузке.
Выбор типа импульсного выхода зависит от условий эксплуатации. Для систем с низким уровнем помех и короткими линиями связи достаточно открытого коллектора. При работе в зашумленной среде или с оборудованием на разных потенциалах предпочтителен транзисторный выход с оптопарой. Релейный вариант оправдан при необходимости коммутации мощных нагрузок, но требует учета механического износа. Перед подключением проверяйте соответствие параметров выхода (напряжение, ток) характеристикам входов контроллера или системы учета.
