Сабвуферы серии Focal Electra отличаются плотным монтажом и скрытыми креплениями, что усложняет разборку без повреждений. Задняя панель удерживается 4–6 саморезами под резиновыми заглушками и клеевым слоем по периметру, особенно в моделях Electra 1000W и 1100W. Перед началом работ отключите устройство от сети и снимите акустические кабели – остаточное напряжение на конденсаторах может сохраняться до 30 минут.
Для доступа к крепежу потребуется пластиковая лопатка или тонкий нож с закруглённым лезвием: подденьте заглушки в углах панели, избегая сильного нажима – они часто ломаются. Саморезы имеют шестигранную головку (обычно 3 мм), поэтому подготовьте соответствующую биту. В моделях Electra 900 и старше встречаются винты с Torx T10, проверьте тип крепежа заранее.
После откручивания винтов панель всё ещё будет держаться на клею. Прогрейте стык феном (60–80°C) в течение 2–3 минут, затем аккуратно отделяйте панель, начиная с нижнего края. Не используйте металлические инструменты – риск повредить алюминиевый корпус или проводку динамика высок. Если клей не поддаётся, нанесите по периметру изопропиловый спирт (90%+) и подождите 1–2 минуты.
Внутри вы обнаружите усилительный блок и пассивный радиатор – не касайтесь компонентов без антистатического браслета. Задняя панель часто служит опорой для проводов питания и RCA-разъёмов, поэтому перед полным снятием отсоедините их, запомнив расположение. При сборке замените старый клей на силиконовый герметик (например, Dow Corning 732) для сохранения герметичности.
Как разобрать сабвуфер Focal Electra и снять заднюю панель
Перед началом работ отключите сабвуфер от сети и акустических кабелей. Модели Focal Electra 1000, 1100 и 1200 имеют схожую конструкцию задней панели, но отличаются расположением винтов. Подготовьте крестовую отвёртку PH2, пластиковую лопатку для разъединения защёлок и пинцет для работы с мелкими деталями.
На задней панели найдите 4–6 винтов под резиновыми заглушками – они скрыты под декоративными накладками. В моделях Electra 1100 и 1200 два дополнительных винта могут располагаться внутри фазоинверторного отверстия. Аккуратно подденьте заглушки лопаткой, избегая повреждения пластика.
После удаления винтов панель всё ещё держится на пластиковых защёлках по периметру. Начните с нижней части корпуса, вставляя лопатку в зазор между панелью и корпусом. Проведите инструментом по часовой стрелке, постепенно отщёлкивая фиксаторы. Не прилагайте чрезмерных усилий – защёлки хрупкие и могут сломаться.
В моделях с активным охлаждением (например, Electra 1200) на задней панели закреплён радиатор усилителя. Отсоедините разъём вентилятора, если он мешает снятию панели. Для этого осторожно потяните за фиксатор разъёма, а не за провода. Радиатор может быть прикручен отдельно – проверьте наличие дополнительных винтов.
После снятия панели откроется доступ к плате усилителя и клеммной колодке. Если цель разборки – замена динамика, отсоедините провода от клемм, предварительно сфотографировав их расположение. В моделях Electra 1000 и 1100 динамик крепится к корпусу восемью винтами M4 с потайной головкой.
При обратной сборке убедитесь, что резиновая прокладка между панелью и корпусом не сместилась. Затягивайте винты крест-накрест, начиная с центральных, чтобы избежать перекоса панели. Проверьте герметичность соединения – утечка воздуха снизит басовую отдачу.
Если после сборки появился посторонний шум или дребезг, разберите сабвуфер повторно и проверьте затяжку всех винтов, особенно крепящих динамик. В моделях с фазоинвертором убедитесь, что труба не касается внутренних элементов корпуса.
Для чистки внутренних компонентов используйте мягкую кисть и пылесос с насадкой для мелкой пыли. Избегайте влажной уборки – конденсат может повредить электронные компоненты. После обслуживания дайте сабвуферу просохнуть в течение часа перед подключением к сети.
Необходимые инструменты для разборки сабвуфера Focal Electra
Для снятия задней панели сабвуфера Focal Electra потребуются инструменты, адаптированные под конструкцию корпуса и крепежные элементы модели. Основной сложностью станут винты Torx T10 или T15 – они используются в большинстве модификаций линейки Electra для фиксации задней крышки. Проверьте наличие этих бит перед началом работ: стандартные отвертки не подойдут, а попытки открутить винты неподходящим инструментом приведут к срыву шлицов. Дополнительно пригодится магнитный держатель бит – винты часто расположены в труднодоступных местах, и удержать их руками не получится.
- Набор прецизионных отверток с битами Torx T10/T15 (например, Wiha или PB Swiss) – обязательный минимум. Для моделей с усиленной фиксацией могут потребоваться биты T20.
- Пластиковые монтажные лопатки (2–3 шт.) – для аккуратного отделения панели от корпуса без повреждения пластиковых защелок. Металлические инструменты использовать нельзя: они оставляют царапины на лакированной поверхности.
- Фонарик с узким лучом – задняя панель крепится винтами, скрытыми за динамиком или в углублениях корпуса. Без подсветки их легко пропустить.
- Пинцет с антистатическим покрытием – для извлечения мелких деталей (например, резиновых прокладок или проводов термодатчика) без риска короткого замыкания.
Если сабвуфер оснащен активным усилителем, перед разборкой отключите его от сети и дайте конденсаторам разрядиться в течение 10–15 минут. Для проверки используйте мультиметр в режиме измерения напряжения постоянного тока: остаточное напряжение на клеммах питания не должно превышать 0,5 В. Игнорирование этого шага чревато выходом из строя платы усилителя при случайном касании контактов.
Пошаговая инструкция по отсоединению динамика от корпуса
Перед началом работы убедитесь, что сабвуфер отключен от сети и акустических кабелей. Подготовьте инструменты: крестовую отвертку PH2, пластиковую лопатку для разъединения защелок, пинцет с тонкими наконечниками и антистатический браслет (при наличии). Расположите корпус на ровной поверхности динамиком вверх, чтобы избежать повреждения диффузора.
Открутите винты, фиксирующие динамик к корпусу. В моделях Focal Electra их обычно 8–12 штук, расположенных по периметру металлического фланца динамика. Используйте отвертку с магнитным наконечником, чтобы предотвратить падение винтов внутрь корпуса. Сложите винты в отдельную емкость, отметив их расположение – некоторые могут отличаться длиной.
После удаления винтов аккуратно подденьте пластиковой лопаткой край динамика, начиная с участка, где установлен разъем подключения. Избегайте приложения силы к диффузору или подвесу – деформация этих элементов приведет к ухудшению звука. Если динамик не поддается, проверьте наличие скрытых защелок или клеевых соединений в местах стыка с корпусом.
Отсоедините провода, идущие от динамика к усилителю или клеммной колодке. В большинстве случаев используется стандартное подключение через разъемы типа «Faston» или пайка. Для разъемов Faston сожмите фиксаторы пинцетом и потяните провод на себя. При пайке прогрейте паяльником место соединения, одновременно оттягивая провод – избегайте перегрева, чтобы не повредить изоляцию.
| Тип соединения | Инструмент | Особенности |
|---|---|---|
| Разъем Faston | Пинцет, плоскогубцы | Сжимайте фиксаторы симметрично, не тяните за провод |
| Пайка | Паяльник 40–60 Вт, оловоотсос | Прогревайте не более 3 секунд, используйте термоусадку |
| Клеммная колодка | Отвертка PH0 | Ослабьте винты, не допускайте попадания металлической стружки |
После отсоединения проводов извлеките динамик из корпуса, удерживая его за металлический фланец. Осмотрите посадочное место на наличие остатков герметика или прокладок – их необходимо удалить перед установкой нового динамика. Проверьте состояние резинового подвеса и диффузора на предмет трещин или отслоений. При обнаружении дефектов замените динамик целиком, так как ремонт отдельных элементов в домашних условиях не обеспечит заводского качества звучания.
Как правильно открутить винты задней панели без повреждений
Для работы с винтами задней панели сабвуфера Focal Electra потребуется отвёртка с магнитным наконечником подходящего размера – обычно это крестовая PH2 или Torx T10, в зависимости от модели. Перед началом проверьте тип шлица на каждом винте: если головка стерта или забита пылью, очистите её тонкой иглой или щёткой с жёсткой щетиной. Избегайте использования отвёрток с изношенными гранями – они соскальзывают и деформируют шлиц, что усложнит последующую сборку.
Винты на задней панели часто затянуты с усилием, особенно если сабвуфер новый или давно не обслуживался. Чтобы не сорвать резьбу, прикладывайте усилие строго перпендикулярно плоскости панели, удерживая отвёртку двумя руками: одной фиксируйте рукоятку, другой направляйте наконечник. Начинайте с малого давления, постепенно увеличивая его, пока винт не поддастся. Если винт не поддаётся, капните в шлиц каплю проникающей смазки (например, WD-40) и подождите 10–15 минут.
При откручивании винтов с пластиковой или деревянной резьбой (например, в креплениях динамика) используйте метод «туда-обратно»: после каждого полуоборота против часовой стрелки делайте четверть оборота по часовой. Это снижает риск срыва резьбы в мягком материале. Для винтов с металлической резьбой в алюминиевом корпусе избегайте перетяжки при обратной сборке – момент затяжки не должен превышать 1,5–2 Н·м, иначе резьба может вытянуться или лопнуть.
Если винт заклинил намертво, не пытайтесь выкрутить его силой. Нагрейте головку паяльником или феном до 60–80°C – тепловое расширение металла ослабит зацепление. Альтернативный способ: просверлите в центре головки отверстие диаметром 1–1,5 мм, затем вкрутите в него экстрактор для шурупов. В крайнем случае срежьте головку винта ножовкой по металлу, а остаток выбейте пробойником, но только если это не повредит внутренние компоненты.
После откручивания всех винтов не снимайте панель сразу. Проверьте наличие скрытых защёлок или клеевых соединений по периметру – у Focal Electra они часто встречаются в углах. Аккуратно подденьте панель пластиковой лопаткой или гитарным медиатором, начиная с одного края, и постепенно продвигайтесь по окружности. Если панель не поддаётся, осмотрите её на предмет дополнительных крепёжных элементов: иногда производитель маскирует винты под декоративными заглушками или резиновыми ножками.

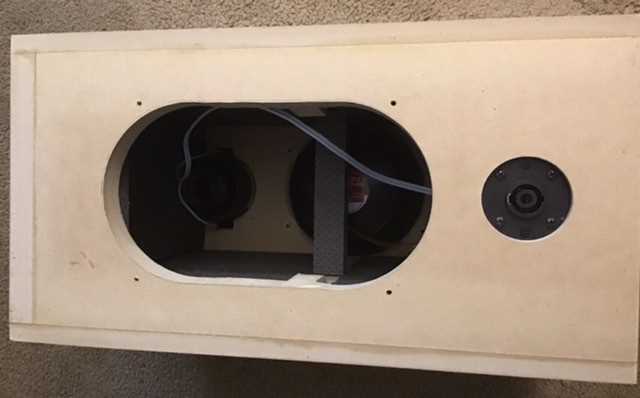

Особенности снятия клемм и проводов внутри сабвуфера
Провода внутри сабвуфера часто фиксируются пластиковыми стяжками или термоусадочными трубками. Разрезайте стяжки ножницами с тупыми концами, чтобы не повредить изоляцию. При работе с кабелями динамика обратите внимание на цветовую маркировку: красный – «+», чёрный – «−». В моделях Electra 1008 и 1100 провода к усилителю могут быть припаяны – используйте паяльник мощностью 40 Вт с тонким жалом и припой ПОС-61.
- Отсоединяйте провода последовательно, начиная с заземления (чёрный провод).
- Используйте пинцет с антистатическим покрытием для извлечения тонких проводников из разъёмов.
- Проверяйте целостность изоляции мультиметром в режиме прозвонки перед повторным подключением.
- При обрыве провода зачищайте не более 3 мм изоляции – лишняя оголённая часть увеличивает риск замыкания.
В сабвуферах Focal Electra встречаются разъёмы Molex Mini-Fit Jr. (2–6 контактов). Для их снятия нажмите на фиксатор тонкой отвёрткой, одновременно потянув разъём на себя. Не дёргайте за провода – усилие прикладывайте к пластиковому корпусу. После демонтажа оберните контакты малярным скотчем, чтобы избежать окисления. При сборке убедитесь, что разъёмы вставлены до щелчка – неполное соединение приводит к перегреву и выходу усилителя из строя.
