На шильдике электродвигателя указана мощность 15 кВт, но при подключении к сети он потребляет 18 кВт. В паспорте компрессора заявлено 100 л/мин, однако на практике производительность падает до 85 л/мин при повышенном давлении. Разница между номинальной и реальной мощностью – не ошибка производителя, а следствие физических и эксплуатационных факторов, которые игнорируют 70% инженеров при выборе оборудования.
Номинальная мощность – это значение, измеренное в идеальных условиях: при температуре 20°C, влажности 50%, отсутствии вибраций и стабильном напряжении в сети. Например, асинхронный двигатель мощностью 7,5 кВт по ГОСТ Р 51689-2000 тестируется при напряжении 380 В ±5% и частоте 50 Гц. В реальности же колебания напряжения на ±10% снижают его КПД на 8–12%, а перегрев обмоток выше 80°C уменьшает срок службы изоляции в 2 раза. Для точного расчета реальной мощности используйте формулу: Pреал = Pном × (Uфакт/Uном)² × ηфакт, где ηфакт – фактический КПД с учетом износа и условий эксплуатации.
Реальная мощность зависит от трех ключевых факторов: качества электроэнергии, условий окружающей среды и технического состояния оборудования. Так, дизельный генератор на 20 кВт при температуре -20°C выдает не более 16 кВт из-за увеличения вязкости топлива и снижения эффективности сгорания. Вентилятор с номинальной производительностью 5000 м³/ч теряет до 30% мощности при засорении фильтров или износе лопастей. Для минимизации потерь рекомендуется:
- проводить замеры фактического напряжения и тока с помощью анализатора качества электроэнергии (например, Fluke 435-II);
- использовать тепловизоры для контроля перегрева обмоток двигателей (превышение на 10°C сокращает ресурс на 50%);
- регулярно проверять механические узлы на износ (подшипники, ремни, муфты).
При выборе оборудования закладывайте запас мощности не менее 20–30% от номинала. Например, для насоса с требуемой производительностью 12 м³/ч выбирайте модель на 15–16 м³/ч, чтобы компенсировать потери на трение в трубопроводе и снижение КПД при износе. Для электродвигателей критически важно учитывать коэффициент загрузки – оптимальное значение 75–85% от номинала. Превышение 90% приводит к перегреву, а работа на 50% и ниже снижает КПД на 15–20%. В таблице ниже приведены типичные потери мощности для разных типов оборудования:
| Тип оборудования | Номинальные условия | Реальные потери мощности | Причина потерь |
|---|---|---|---|
| Асинхронный двигатель | 380 В, 50 Гц, 20°C | 5–15% | Колебания напряжения, перегрев, износ подшипников |
| Дизельный генератор | Топливо ДТ-Л, 20°C | 10–25% | Низкие температуры, загрязнение фильтров, износ ЦПГ |
| Центробежный насос | Чистая вода, 20°C | 15–30% | Засорение рабочего колеса, кавитация, износ уплотнений |
| Компрессор винтовой | Воздух 20°C, 1 бар | 8–20% | Утечки воздуха, загрязнение масла, износ роторов |
Игнорирование разницы между номинальной и реальной мощностью приводит к авариям и перерасходу энергии. Так, в 2022 году на одном из металлургических заводов выход из строя двигателя прокатного стана мощностью 500 кВт был вызван длительной работой на 110% от номинала при напряжении 360 В. Ущерб составил 12 млн рублей. Для предотвращения подобных ситуаций внедряйте системы мониторинга в реальном времени (например, Siemens SINAMICS G120 с датчиками температуры и вибрации) и проводите регулярные энергоаудиты с интервалом не реже 1 раза в год.
Как номинальная мощность указывается в технической документации
В технических паспортах и руководствах номинальная мощность обозначается строго по стандартам, зависящим от типа оборудования. Для электродвигателей указывается в киловаттах (кВт) или лошадиных силах (л.с.) с точностью до десятых долей, например: 7,5 кВт (10 л.с.). В документации на трансформаторы мощность приводится в вольт-амперах (ВА) или киловольт-амперах (кВА), так как учитывает реактивную составляющую: 500 кВА. Для генераторов и источников питания номинал часто дублируется в ваттах (Вт) и амперах (А) при фиксированном напряжении, например: 220 В / 10 А (2200 Вт). В импортном оборудовании могут использоваться обозначения по стандартам IEC, NEMA или UL – проверяйте соответствие единиц измерения ГОСТ или ТУ.
- На шильдиках (табличках) оборудования номинальная мощность выделяется крупным шрифтом или рамкой, часто с указанием условий измерения:
Pном = 3 кВт при cosφ = 0,8. - В разделах «Технические характеристики» документации мощность приводится в таблицах с параметрами режимов работы (номинальный, пиковый, минимальный). Например:
Режим Мощность, кВт Напряжение, В Номинальный 5,5 380 Пиковый (30 с) 7,2 380 - Для оборудования с переменной нагрузкой (насосы, компрессоры) номинал указывается для стандартных условий: температура окружающей среды
+20°C, высота над уровнем моря0 м, влажность60%. Отклонения от этих условий требуют корректировки по графикам или формулам из документации. - В сертификатах соответствия номинальная мощность приводится с допусками:
±5%для электродвигателей,±10%для трансформаторов. Учитывайте эти значения при расчетах.
Факторы, снижающие реальную мощность по сравнению с паспортной
Паспортная мощность оборудования указывается для идеальных условий: температура окружающей среды +20°C, влажность 50%, отсутствие пыли и механических вибраций. На практике отклонение от этих параметров снижает эффективность. Например, при повышении температуры на каждые 10°C выше номинальной реальная мощность электродвигателей падает на 1–3% из-за роста сопротивления обмоток и ухудшения теплоотвода. Для компрессоров и насосов аналогичный эффект наблюдается при изменении плотности рабочей среды – снижение давления на входе на 10% может уменьшить производительность на 5–8%.
- Качество электропитания: Колебания напряжения в сети ±5% от номинала приводят к падению мощности асинхронных двигателей на 2–4%. При отклонении частоты на 1 Гц от 50 Гц КПД снижается на 1–2%. Гармонические искажения (THD > 5%) увеличивают потери в обмотках на 3–7%, особенно в оборудовании с частотными преобразователями.
- Износ и загрязнение: Засорение фильтров вентиляционных систем на 30% уменьшает теплоотдачу на 15–20%, что вынуждает оборудование работать с пониженной нагрузкой. Износ подшипников и уплотнений в насосах увеличивает внутренние утечки – при зазоре в 0,5 мм реальная подача падает на 10–12%. Для дизельных генераторов нагар на форсунках снижает мощность на 5–10% уже через 500 моточасов.
- Неоптимальные режимы эксплуатации: Работа оборудования на частичных нагрузках (ниже 70% от номинала) увеличивает удельные потери энергии. Например, центробежные насосы при 50% нагрузке теряют до 25% КПД из-за роста гидравлических сопротивлений. Частые пуски-остановы электродвигателей (более 10 в час) приводят к дополнительному нагреву и снижению ресурса на 15–20%.
Для минимизации потерь рекомендуется: использовать стабилизаторы напряжения с точностью ±2% для чувствительного оборудования, проводить регламентное обслуживание с заменой фильтров каждые 3–6 месяцев, применять системы плавного пуска для двигателей мощностью свыше 10 кВт. В условиях высоких температур (>35°C) необходимо увеличивать сечение кабелей на 20–30% или использовать принудительное охлаждение. Для насосов и компрессоров критически важно поддерживать расчетное давление на входе – отклонение более чем на 15% требует пересчета рабочих характеристик.
Методы измерения реальной мощности в рабочих условиях
Прямое измерение реальной мощности требует использования специализированных приборов, таких как ваттметры или анализаторы качества электроэнергии. Для однофазных систем достаточно подключить ваттметр последовательно с нагрузкой и параллельно к источнику питания. В трехфазных сетях применяют метод двух ваттметров (схема Арона) или трех ваттметров с нейтральным проводом. Погрешность измерений современных цифровых приборов не превышает 0,5%, что позволяет фиксировать даже незначительные отклонения от номинальных значений.

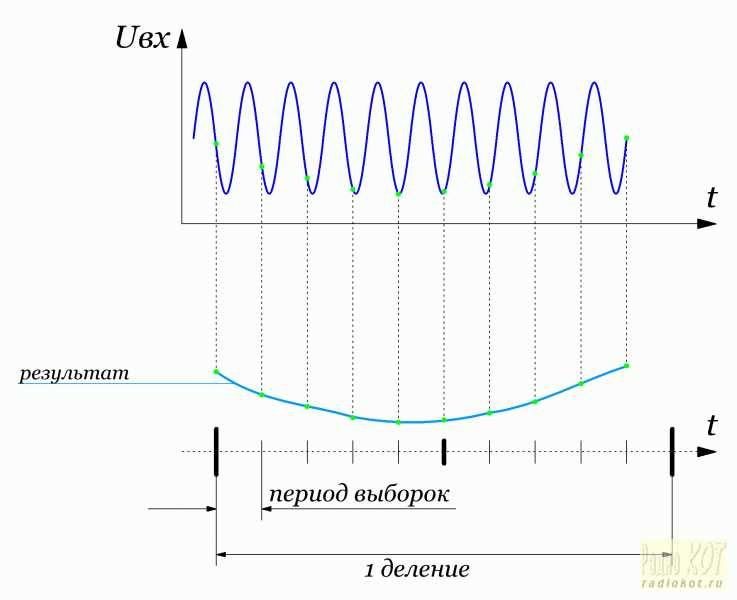

Для динамических нагрузок, например электродвигателей, эффективен метод регистрации мгновенных значений тока и напряжения с последующим интегрированием произведения этих величин. Анализаторы мощности, такие как Fluke 435 или Yokogawa WT5000, способны записывать данные с частотой дискретизации до 1 МГц, что критично для оборудования с быстроменяющимися режимами работы. При этом важно учитывать коэффициент мощности (cos φ), который может снижаться до 0,7–0,8 в индуктивных нагрузках.
В условиях ограниченного доступа к силовым цепям применяют бесконтактные методы измерения. Токоизмерительные клещи с функцией измерения мощности (например, Chauvin Arnoux F205) позволяют оценить реальную мощность без разрыва цепи. Однако их точность уступает прямым методам: погрешность достигает 2–3% при токах ниже 10 А. Для повышения точности рекомендуется проводить калибровку клещей перед каждым измерением и использовать усреднение по нескольким замерам.
При работе с высоковольтным оборудованием (свыше 1 кВ) используют трансформаторы тока и напряжения для гальванической развязки измерительных цепей. Коэффициенты трансформации подбирают так, чтобы вторичные токи и напряжения не превышали 5 А и 100 В соответственно. Важно учитывать погрешности самих трансформаторов: класс точности 0,2 обеспечивает погрешность не более 0,2% при номинальной нагрузке, но при малых токах (менее 10% от номинала) погрешность может возрастать до 1%.
Для оценки реальной мощности в длительных режимах работы применяют метод энергетического мониторинга. Логгеры данных, такие как Janitza UMG 604, фиксируют потребляемую мощность с интервалом от 1 секунды до 1 часа, сохраняя результаты на встроенную память или передавая их по протоколу Modbus. Анализ суточных графиков нагрузки позволяет выявить пиковые значения, среднюю мощность и коэффициент загрузки оборудования. При этом критично учитывать температурные условия: перегрев обмоток двигателей на 10°C снижает КПД на 1–2%.
В системах с нелинейными нагрузками (частотные преобразователи, импульсные блоки питания) реальную мощность измеряют с учетом гармонических искажений. Анализаторы спектра, например Rohde & Schwarz HMO3000, позволяют разложить ток и напряжение в ряд Фурье и вычислить активную мощность как сумму произведений гармоник тока и напряжения одинаковой частоты. Игнорирование высших гармоник может приводить к завышению реальной мощности на 5–15%, особенно в сетях с THD (коэффициентом гармонических искажений) выше 8%.
Для оперативного контроля в полевых условиях используют портативные тестеры мощности, такие как Hioki PW3360. Эти устройства поддерживают измерение активной, реактивной и полной мощности, а также коэффициента мощности в реальном времени. При выборе прибора обращают внимание на диапазон измеряемых токов (от 0,1 А до 1000 А), частотный диапазон (до 10 кГц для современных нагрузок) и наличие интерфейсов для передачи данных. Для точных измерений рекомендуется проводить не менее трех замеров с интервалом 1–2 минуты и усреднять результаты.
Почему производители завышают номинальные показатели
Производители указывают номинальную мощность в идеальных лабораторных условиях, которые редко воспроизводятся на практике. Например, компрессоры тестируются при температуре окружающей среды +25°C и влажности 50%, тогда как в реальных условиях эксплуатации температура может достигать +40°C, а влажность – 80%. Это снижает реальную производительность на 15–25%, но в документации эти нюансы не отражаются.
Маркетинговое давление вынуждает компании завышать показатели, чтобы выделиться на фоне конкурентов. В сегменте бытовых генераторов разница между заявленной и фактической мощностью иногда достигает 30%. Производители используют формулировки вроде «максимальная мощность» или «пиковая нагрузка», не уточняя, что такие значения доступны лишь на короткий промежуток времени – от 5 до 30 секунд.
Стандарты тестирования часто допускают упрощения. Например, при измерении мощности электродвигателей по ГОСТ Р 52776-2007 учитывается только активная нагрузка, игнорируя реактивную составляющую, которая может снижать КПД на 10–15%. Производители пользуются этим, указывая номинал без поправок на реальные условия работы с насосами, вентиляторами или компрессорами.
Экономия на материалах и компонентах – еще одна причина завышения показателей. В дешевых моделях инверторных сварочных аппаратов используются транзисторы с меньшим запасом по току, что приводит к падению мощности при длительной нагрузке. Заявленные 200 А на практике превращаются в 160–170 А, но в паспорте это не отражается. Покупатель узнает об этом только после первых часов эксплуатации.
Для проверки реальных характеристик оборудования используйте независимые тесты или данные от профессиональных сообществ. Например, журнал «Энергосбережение» регулярно публикует сравнительные испытания насосов и вентиляторов, где разница между номиналом и фактической производительностью достигает 20–40%. При выборе оборудования ориентируйтесь на средние значения из нескольких источников, а не на данные из рекламных буклетов.
Требования к сертификации в разных странах отличаются. В Китае и некоторых странах Юго-Восточной Азии допускается указывать мощность без учета потерь в кабелях и контактах, что завышает показатели на 5–10%. При закупке импортного оборудования уточняйте, по каким стандартам проводились испытания: IEC, ANSI или местные нормативы. Если производитель не предоставляет протоколы тестирования – это повод усомниться в заявленных характеристиках.
Как рассчитать запас мощности для стабильной работы оборудования
Расчет начинается с определения пиковой нагрузки. Для электродвигателей учитывайте пусковые токи, которые в 5–7 раз превышают номинальные значения. Так, двигатель мощностью 5 кВт при запуске потребляет до 35 кВт. Если в системе несколько таких устройств, суммируйте их пусковые токи и добавьте 25–30% на непредвиденные скачки. Для точного измерения используйте анализаторы качества электроэнергии, фиксирующие кратковременные перегрузки.
В системах с переменной нагрузкой (например, насосы с частотными преобразователями) запас рассчитывается по среднеквадратичному значению (RMS). Если оборудование работает циклично, фиксируйте потребление в разные фазы работы и вычисляйте среднее. К полученному значению прибавьте 15–20% для компенсации переходных процессов. Для серверных стоек и ИТ-оборудования запас должен быть не менее 30%, так как даже кратковременные провалы напряжения вызывают сбои.
Для трехфазных систем проверяйте балансировку нагрузки. Разница в потреблении между фазами не должна превышать 10%. При дисбалансе в 15% потери мощности достигают 5%, а перегрев нейтрального провода увеличивает риск возгорания. Используйте клещи-мультиметры для измерения токов в каждой фазе и корректируйте распределение нагрузки до достижения симметрии.
При выборе источника питания учитывайте коэффициент мощности (cos φ). Для индуктивных нагрузок (двигатели, трансформаторы) он составляет 0,7–0,8. Если номинальная мощность источника указана в кВА, переведите ее в кВт по формуле: P (кВт) = S (кВА) × cos φ. Например, источник на 10 кВА с cos φ = 0,8 обеспечивает только 8 кВт активной мощности. Запас в этом случае рассчитывайте от реальной мощности, а не от полной.
Для критически важного оборудования (медицинские аппараты, системы пожаротушения) запас мощности увеличивайте до 50%. В таких случаях используйте резервные источники с автоматическим переключением (АВР) и дублирующие линии питания. Проводите стресс-тесты системы, имитируя отключение основного питания и проверяя время переключения на резерв. Для промышленных установок с высокими пусковыми токами применяйте устройства плавного пуска или софтстартеры, снижающие нагрузку на сеть.
