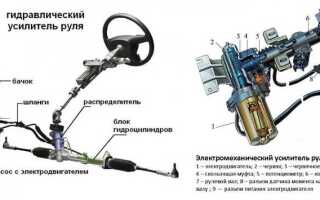

Как работает электроусилитель руля на приоре

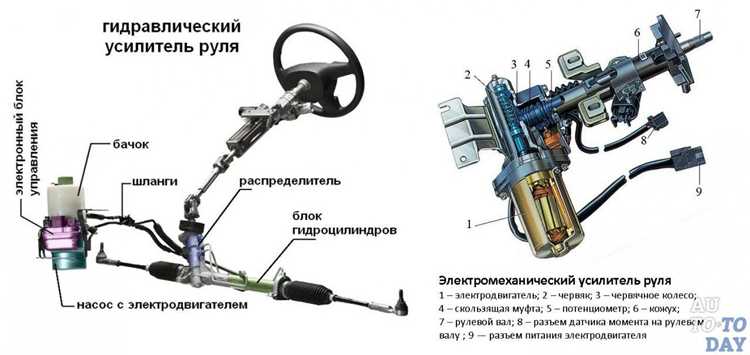

Электроусилитель руля (ЭУР) на Lada Priora – это система, снижающая усилие на рулевом колесе за счет электродвигателя. В отличие от гидроусилителя, он не требует жидкости и работает только при необходимости, что экономит топливо. Основные компоненты: электродвигатель, датчики крутящего момента и угла поворота, электронный блок управления (ЭБУ) и редуктор. Система интегрирована с CAN-шиной автомобиля, что позволяет синхронизировать работу с другими узлами.

Принцип действия ЭУР основан на анализе данных с датчиков. Датчик крутящего момента, установленный на рулевом валу, фиксирует усилие водителя, а датчик угла поворота определяет положение руля. ЭБУ обрабатывает сигналы и подает ток на электродвигатель, который через редуктор передает усилие на рулевую рейку. При скорости выше 60 км/ч система снижает помощь, чтобы сохранить информативность управления.

Устройство ЭУР Приоры имеет ряд особенностей. Электродвигатель – бесколлекторный, с номинальной мощностью 300 Вт и питанием 12 В. Редуктор – червячного типа, с передаточным числом 16:1. Датчик крутящего момента работает по принципу магниторезистивного эффекта, обеспечивая точность измерений до 0,1 Н·м. ЭБУ использует алгоритмы адаптивного управления, подстраиваясь под стиль вождения.

Типичные неисправности ЭУР связаны с отказами датчиков или электродвигателя. Ошибка C1044 указывает на неисправность датчика крутящего момента, а C1011 – на проблемы с питанием. При появлении вибраций или стуков в рулевом управлении проверяют состояние редуктора и подшипников электродвигателя. Для диагностики используют сканер с поддержкой протокола KWP2000, например, Launch X-431 или ДСТ-14Т.

Обслуживание ЭУР сводится к проверке проводки и разъемов. Контакты датчиков и ЭБУ рекомендуется очищать от окислов каждые 30 000 км. При замене рулевой рейки или электродвигателя требуется калибровка системы через диагностическое оборудование. Использование неоригинальных запчастей может привести к сбоям в работе ЭУР, поэтому предпочтение отдают деталям с артикулами 2170-3450008 (ЭБУ) и 2170-3400020 (электродвигатель).

Электроусилитель руля Приоры: принцип работы и устройство

Принцип работы ЭУР Приоры основан на компенсации усилия водителя при вращении руля. При повороте руля датчик крутящего момента определяет приложенное усилие и направление. ЭБУ анализирует данные (скорость автомобиля, угол поворота руля, обороты двигателя) и подает ток на электродвигатель. Тот через червячную передачу усиливает вращение рулевого вала, снижая нагрузку на водителя. На малых скоростях усилие максимальное, на высоких – минимальное, что повышает стабильность управления.

• Датчик крутящего момента: тензометрический, с погрешностью не более 0,5 Н·м.
• Электродвигатель: бесщеточный, мощностью 500 Вт, с рабочим током до 50 А.
• Червячный редуктор: передаточное число 16:1, снижает обороты двигателя для плавного усиления.
• ЭБУ: обрабатывает до 200 сигналов в секунду, корректируя работу ЭУР в реальном времени.

Типичные неисправности ЭУР Приоры связаны с датчиком крутящего момента или электродвигателем. При выходе из строя датчика на приборной панели загорается ошибка «EPS» (Electronic Power Steering), а руль становится тяжелым. Электродвигатель может перегреваться при длительной работе на холостом ходу или при повреждении проводки. Для диагностики используйте сканер ELM327 с программой OpenDiag, проверяя коды ошибок: C1044 (неисправность датчика), C1011 (проблемы с электродвигателем). Регулярно осматривайте разъемы на предмет окисления – это частая причина сбоев.

Какие компоненты входят в состав ЭУР Приоры и их назначение

Электроусилитель руля (ЭУР) на Лада Приора состоит из пяти ключевых узлов, каждый из которых выполняет строго определённую функцию. Основные компоненты:

• Электродвигатель – бесколлекторный, мощностью 300–400 Вт, создаёт вспомогательный момент на валу рулевого механизма. Работает в диапазоне напряжения 9–16 В, потребляя ток до 50 А при максимальной нагрузке. Устанавливается на рулевой вал через червячную передачу с передаточным числом 18:1.
• Датчик крутящего момента – тензорезистивный, расположен на торсионном валу. Измеряет угол скручивания торсиона с точностью до 0,1° и передаёт сигнал в блок управления. Диапазон измерения – ±10 Н·м, частота опроса – 1 кГц.
• Блок управления (ЭБУ ЭУР) – микропроцессорный контроллер на базе чипа Infineon C167. Обрабатывает данные с датчиков (момента, положения руля, скорости автомобиля) и регулирует ток электродвигателя по заложенным алгоритмам. Имеет защиту от перегрева и короткого замыкания.
• Датчик положения рулевого вала – магниторезистивный, фиксирует угол поворота руля в пределах ±720°. Используется для корректировки усилия в зависимости от угла и скорости вращения. Разрешение – 0,5°.
• Редуктор – червячный, с пластиковой шестернёй и металлическим червяком. Снижает обороты электродвигателя и увеличивает крутящий момент до 25 Н·м. Смазывается консистентной смазкой на основе лития (например, Литол-24).

Электродвигатель и редуктор объединены в единый модуль, закреплённый на рулевой колонке через резиновые демпферы. Демпферы гасят вибрации и предотвращают передачу шумов в салон. При выходе из строя электродвигателя рулевое управление сохраняется, но усилие на руле увеличивается в 2–3 раза. Рекомендуется проверять состояние демпферов каждые 30 000 км – их износ приводит к стукам при вращении руля.

Датчики крутящего момента и положения руля подключены к ЭБУ через экранированные провода с сечением 0,75 мм². Окисление контактов или повреждение изоляции – частая причина нестабильной работы ЭУР. Для диагностики используйте сканер с поддержкой протокола KWP2000 (например, Launch X431). При замене датчиков требуется калибровка через диагностический разъём – процедура занимает 5–7 минут.

Блок управления ЭУР расположен под панелью приборов, слева от рулевой колонки. В случае перегрева (температура выше 120°C) контроллер снижает ток электродвигателя, а при 140°C – полностью отключает усилитель. Для предотвращения перегрева избегайте длительного удержания руля в крайних положениях (более 10 секунд). При замене ЭБУ требуется прописка нового блока в ЭСУД автомобиля – без этого система работать не будет.

Как электродвигатель ЭУР взаимодействует с рулевым валом

Электродвигатель ЭУР Приоры соединён с рулевым валом через червячную передачу, расположенную в корпусе усилителя. Червяк, закреплённый на валу двигателя, входит в зацепление с червячным колесом, установленным на промежуточном валу рулевого механизма. Передаточное отношение пары – 18:1, что обеспечивает снижение оборотов двигателя до уровня, необходимого для эффективного усиления при вращении руля. Момент, создаваемый двигателем (до 5,5 Н·м), передаётся на вал без потерь за счёт прецизионного изготовления зубьев из закалённой стали 40Х.

Вал электродвигателя вращается в двух радиально-упорных подшипниках закрытого типа с консистентной смазкой на весь срок службы. Осевой люфт вала не превышает 0,05 мм, что критично для точности зацепления с червячным колесом. При износе подшипников свыше 0,1 мм возникает вибрация, передающаяся на рулевое колесо – диагностируется по характерному гулу на холостых оборотах двигателя автомобиля.

Управляющий сигнал на электродвигатель поступает от блока управления ЭУР через широтно-импульсную модуляцию (ШИМ) с частотой 20 кГц. Ток потребления двигателя в режиме максимальной нагрузки достигает 80 А, что требует надёжного контакта в разъёме питания – окисление клемм приводит к падению напряжения и нестабильной работе усилителя. Для защиты от перегрева в обмотках двигателя установлен термодатчик, отключающий питание при превышении 120°C.

Синхронизация работы двигателя с положением рулевого вала обеспечивается датчиком крутящего момента, установленным на входном валу ЭУР. Датчик фиксирует угол закручивания торсиона с точностью до 0,1° и передаёт данные в блок управления, который корректирует мощность двигателя в реальном времени. При выходе датчика из строя (код ошибки C1044) ЭУР переходит в аварийный режим с фиксированным усилием, что увеличивает усилие на руле на 30–40%.

Для снижения шума и вибраций при работе червячной пары применяется демпфирующая муфта из эластомера, установленная между валом двигателя и червяком. Муфта компенсирует радиальные смещения до 0,3 мм, возникающие при резких поворотах руля. Износ муфты проявляется в виде стука при вращении руля на месте – требует замены при появлении люфта свыше 0,5 мм.

Обслуживание узла сводится к проверке затяжки болтов крепления двигателя (момент 22 Н·м) и контролю состояния червячной передачи. При замене рулевых тяг или наконечников рекомендуется проверить соосность валов – смещение свыше 0,2 мм приводит к ускоренному износу зубьев. Смазка червячной пары не предусмотрена регламентом, но при разборке допускается нанесение тонкого слоя литиевой смазки ЦИАТИМ-201 на зубья для снижения трения.

Роль датчика крутящего момента в работе электроусилителя

Датчик крутящего момента – ключевой элемент электроусилителя руля (ЭУР) Приоры, определяющий усилие, прикладываемое водителем к рулевому колесу. Он расположен на валу рулевого механизма и работает по принципу измерения деформации торсиона: при повороте руля торсион скручивается, а датчик фиксирует угол его закручивания с точностью до 0,1°. Эти данные преобразуются в электрический сигнал (обычно 0,5–4,5 В), который поступает в блок управления ЭУР. Без корректной работы датчика система не может адаптировать усилие на рулевом колесе, что приводит к «тяжелому» или «пустому» рулю, а в критических случаях – к отключению усилителя с индикацией ошибки на приборной панели.

Конструктивно датчик состоит из двух основных компонентов:

• Торсионный вал – стальной стержень диаметром 8–10 мм с калиброванной жесткостью (например, 2,5 Н·м/°), обеспечивающий пропорциональную деформацию при приложении усилия.
• Бесконтактный сенсор – магниторезистивный или индуктивный элемент, измеряющий угловое смещение торсиона без механического контакта. В ЭУР Приоры чаще применяются датчики на эффекте Холла с разрешением 12 бит, что позволяет фиксировать изменения крутящего момента с шагом 0,02 Н·м.

Типовые неисправности датчика включают дрейф нуля (смещение сигнала на 0,2–0,5 В), обрыв цепи или короткое замыкание. При диагностике рекомендуется проверять сопротивление обмоток (норма – 1,2–1,8 кОм) и форму сигнала осциллографом: при вращении руля напряжение должно плавно изменяться без скачков или «провалов». Замена датчика требует калибровки с помощью диагностического сканера (например, ДСТ-14Т), иначе ЭУР будет работать некорректно.

В алгоритме управления ЭУР сигнал датчика крутящего момента используется для расчета необходимого вспомогательного усилия. Блок управления анализирует:

1. Амплитуду сигнала – определяет величину приложенного усилия (например, 2 В соответствует 5 Н·м).
2. Скорость изменения сигнала – позволяет отличать плавный поворот от резкого маневра (порог – 0,5 В/с).
3. Направление деформации торсиона – задает полярность тока в электродвигателе усилителя.

При выходе датчика из строя ЭУР переходит в аварийный режим с фиксированным усилием (обычно 50% от номинального), что увеличивает нагрузку на водителя на 30–40%. Для продления ресурса датчика рекомендуется избегать резких ударов по рулевому колесу и регулярно проверять состояние разъемов (окисление контактов – частая причина нестабильной работы).

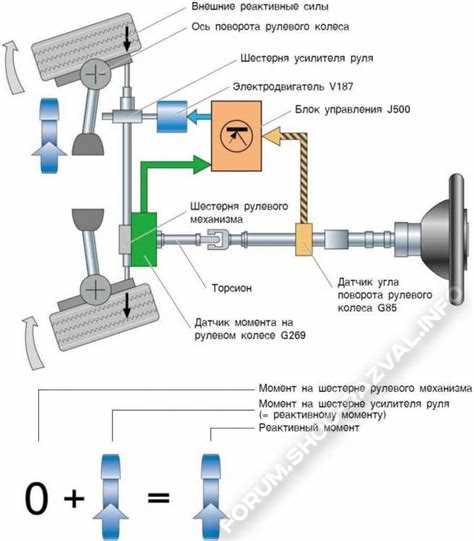

Как блок управления ЭУР обрабатывает сигналы и регулирует усилие

Блок управления ЭУР Приоры (ЭБУ) получает данные от датчиков: крутящего момента на рулевом валу (диапазон измерений ±8 Н·м, разрешение 0,01 Н·м), угла поворота руля (±720°, шаг 0,1°), частоты вращения коленвала (для корректировки усилия на малых скоростях) и тока электродвигателя (до 80 А). Сигналы оцифровываются 12-битным АЦП с частотой 1 кГц, после чего фильтруются от помех алгоритмом скользящего среднего. ЭБУ сравнивает текущие параметры с эталонными картами, зашитыми в ПЗУ (например, для скорости 0–5 км/ч усилие снижается на 70%, при 100 км/ч – на 30%). При превышении порога крутящего момента в 5 Н·м на рулевом валу блок активирует ШИМ-регулирование тока двигателя с частотой 20 кГц, корректируя напряжение в диапазоне 6–14 В.

Регулирование усилия реализовано через PID-контроллер с коэффициентами, адаптированными под динамику автомобиля: пропорциональная составляющая (Kp = 0,8) отвечает за быстродействие, интегральная (Ki = 0,05) устраняет статическую ошибку, дифференциальная (Kd = 0,1) сглаживает резкие изменения. В таблице ниже приведены типовые значения управляющих сигналов в зависимости от условий:

При неисправности датчика угла поворота ЭБУ переходит в аварийный режим, отключая усилие и записывая код ошибки в энергонезависимую память (например, P0550 – неисправность цепи датчика крутящего момента). Для диагностики рекомендуется использовать сканер с поддержкой протокола KWP2000, проверяя целостность сигналов по осциллографу: напряжение на датчике крутящего момента должно изменяться в пределах 0,5–4,5 В при вращении руля.

Особенности конструкции редуктора электроусилителя на Приоре

Редуктор электроусилителя руля (ЭУР) на Лада Приора выполнен по схеме червячной передачи с передаточным числом 16:1, что обеспечивает оптимальное соотношение усилия и точности управления. Червяк изготавливается из легированной стали 20ХН3А с последующей цементацией на глубину 0,8–1,2 мм, что гарантирует износостойкость при динамических нагрузках до 30 Н·м. Шестерня червячного колеса – из бронзы БрАЖ9-4, обладающей высокой антифрикционной стойкостью, но требующей регулярной проверки зазора в зацеплении (допуск 0,05–0,15 мм). Конструкция предусматривает смазку Литол-24 или аналогами на литиевой основе, при этом замена смазки рекомендуется каждые 50 000 км из-за накопления продуктов износа.

Корпус редуктора отлит из алюминиевого сплава АК9М2 с толщиной стенок 4–5 мм, что снижает массу без потери жесткости. Крепление к рулевой колонке осуществляется через три точки фиксации с болтами М8х1,25 класса 8.8, момент затяжки которых должен составлять 22–25 Н·м – превышение этого значения приводит к деформации посадочных поверхностей. Внутренняя полость редуктора герметизирована резиновыми манжетами NBR с рабочей температурой от -40°C до +120°C, однако при эксплуатации в условиях повышенной влажности рекомендуется проверять их состояние каждые 30 000 км.

Отличительная особенность редуктора Приоры – наличие встроенного датчика момента, взаимодействующего с червячным валом через торсионный элемент. Торсион изготовлен из пружинной стали 60С2А с жесткостью 2,1 Н·м/град, что позволяет ЭБУ точно дозировать усилие в зависимости от скорости и угла поворота руля. При диагностике неисправностей особое внимание следует уделять состоянию торсиона: его деформация свыше 0,3 мм приводит к некорректной работе усилителя и требует замены редуктора в сборе.

Какие неисправности чаще всего возникают в ЭУР и их признаки

Первая и наиболее распространённая проблема – выход из строя электродвигателя. Причина кроется в перегреве обмоток из-за длительной работы на предельных нагрузках или попадания влаги. Признаки: резкое увеличение усилия на руле, особенно на малых скоростях, появление посторонних шумов (писк, гул), а в некоторых случаях – полный отказ усилителя. Диагностируется сканированием ошибок (коды P0550–P0553) или проверкой сопротивления обмоток мультиметром (норма – 1,5–3 Ом).

Износ или повреждение датчика крутящего момента – вторая по частоте неисправность. Датчик расположен на валу рулевого механизма и измеряет усилие, прикладываемое водителем. При его поломке ЭУР либо перестаёт ассистировать, либо работает рывками, особенно при поворотах. Типичные симптомы: руль «закусывает» в одном положении, на приборной панели загорается индикатор «EPS» или «Усилитель руля». Ошибки в блоке управления – C1044, C1045, C1046. Замена датчика требует калибровки с помощью диагностического сканера.

Окисление контактов в разъёмах проводки – проблема, характерная для автомобилей с большим пробегом или эксплуатируемых в условиях высокой влажности. Плохой контакт приводит к периодическим сбоям в работе ЭУР: усилитель то включается, то отключается, руль может самопроизвольно дёргаться. Чаще всего страдают разъёмы на блоке управления (под капотом) и на датчике крутящего момента. Для проверки достаточно шевельнуть проводку при работающем двигателе – если симптомы пропадают, контакты нуждаются в зачистке или замене.

Неисправность блока управления ЭУР (ЭБУ) проявляется в виде полного отказа системы или некорректной работы. Причины: скачки напряжения, короткое замыкание, перегрев. Симптомы: руль становится «тяжёлым» как на стоящем автомобиле, так и в движении, на приборке горит ошибка «EPS». Диагностика проводится через сканер – коды неисправностей начинаются с U (например, U0100 – потеря связи с ЭБУ). Ремонт блока редко целесообразен, чаще требуется замена с последующим перепрограммированием.

Износ подшипников или шестерён редуктора электродвигателя приводит к появлению механических шумов: скрежета, стука, вибрации на руле. Причина – недостаток смазки или естественный износ деталей. Симптомы усиливаются при поворотах руля до упора или на неровной дороге. Для проверки нужно снять электродвигатель и осмотреть редуктор на предмет люфтов и повреждений зубьев. Замена редуктора или подшипников – трудоёмкая операция, требующая частичной разборки рулевого механизма.

Проблемы с питанием ЭУР возникают из-за неисправности предохранителя (F21 в монтажном блоке, 50 А), реле или проводки. Признаки: усилитель не включается вообще, руль становится «деревянным». Проверка начинается с предохранителя – если он цел, нужно прозвонить цепь от аккумулятора до блока управления. Частая причина – обрыв провода в жгуте, проходящем через моторный щит. Напряжение на клеммах ЭБУ должно быть не ниже 11,5 В при работающем двигателе.

Загрязнение или повреждение датчика угла поворота руля (расположен в рулевой колонке) приводит к некорректной работе системы стабилизации и ЭУР. Симптомы: руль «плавает» при движении по прямой, усилитель отключается на высокой скорости, загорается лампа «Check Engine» с ошибками C1011–C1014. Датчик неремонтопригоден – при выходе из строя требуется замена с последующей инициализацией через диагностический сканер. Игнорирование проблемы может привести к активации аварийного режима работы ЭУР.
