Как проверить уровень масла в акпп w212

Автоматическая коробка передач 7G-Tronic (Nag1) или 9G-Tronic в Mercedes W212 требует строгого контроля уровня трансмиссионной жидкости. Некорректный уровень масла – основная причина преждевременного износа гидроблока, соленоидов и подшипников. В отличие от механических коробок, где достаточно визуального осмотра щупа, АКПП W212 оснащена закрытой системой контроля с переливной трубкой и термозависимым алгоритмом проверки. Процедура выполняется при температуре масла 35–45°C, что требует предварительного прогрева коробки.

Заводская инструкция предписывает использовать только масло MB 236.14 (для 7G-Tronic) или MB 236.15/17 (для 9G-Tronic). Универсальные жидкости, даже соответствующие допуску, могут искажать показания уровня из-за отличий в вязкости и температурном расширении. Проверка без диагностического сканера (например, Xentry или Star Diagnosis) возможна, но требует точного соблюдения последовательности действий: от положения селектора до времени ожидания между этапами.

Типичные ошибки при самостоятельной проверке – игнорирование режима «Engine Running» (двигатель должен работать на холостых оборотах) и неверная интерпретация вытекающего масла. Если жидкость не капает из переливного отверстия при 40°C, уровень занижен; если течет струей – превышен. В обоих случаях необходима корректировка, иначе уже через 10–15 тыс. км пробега проявятся рывки при переключениях или пробуксовка фрикционов.

Какие инструменты и материалы понадобятся для проверки

Для проверки уровня масла в АКПП Mercedes W212 потребуется диагностический адаптер Star Diagnosis (Xentry) или его аналог, совместимый с системой управления трансмиссией 722.9. Без него невозможно активировать процедуру проверки через меню бортового компьютера, так как уровень определяется только при работающем двигателе и температуре масла в диапазоне 35–45°C.

Шестигранный ключ на 5 мм необходим для откручивания пробки заливного/контрольного отверстия на поддоне АКПП. В некоторых случаях может потребоваться удлинитель для трещотки, так как доступ к пробке ограничен элементами подвески и выхлопной системой.

Емкость для сбора масла объемом не менее 1 литра нужна для слива излишков жидкости при превышении уровня. Подойдет пластиковая канистра с узким горлом или мерный стакан с делениями для точного контроля количества слитого масла.

Чистая безворсовая ветошь или бумажные полотенца используются для протирки пробки, контрольного отверстия и щупа (если он предусмотрен в модификации). Остатки грязи или ворсинок могут попасть в систему и вызвать засорение клапанов гидроблока.

Новое уплотнительное кольцо для пробки контрольного отверстия (артикул A0019894701) рекомендуется заменить перед проверкой, если старое деформировано или имеет следы износа. Использование поврежденного кольца приведет к утечкам масла после сборки.

Термометр с диапазоном измерения от 0 до 100°C (например, инфракрасный пирометр) позволит точно контролировать температуру масла без подключения к диагностическому сканеру. Это критично, так как отклонение даже на 2–3°C искажает показания уровня.

Специализированное трансмиссионное масло для АКПП Mercedes (артикул A001989680313 – ATF 134 FE) потребуется для долива при недостаточном уровне. Использование неоригинальных жидкостей или смешивание разных типов масел нарушает работу фрикционов и гидротрансформатора.

Как правильно прогреть коробку передач перед проверкой

Для равномерного распределения тепла по коробке проедьте 5–7 км на скорости 40–60 км/ч, избегая резких ускорений. Если автомобиль эксплуатировался в холодное время года, увеличьте дистанцию до 10–12 км. Контролируйте температуру через диагностический сканер (например, Xentry или Launch) – штатный датчик АКПП передает данные в блок управления, но не отображает их на приборной панели.

После поездки вернитесь на ровную площадку, переведите селектор в «P» и дайте двигателю поработать на холостом ходу 1–2 минуты. Это позволит маслу стечь в поддон и стабилизировать уровень. Проверку проводите сразу – задержка более 3 минут приведет к остыванию жидкости и искажению результатов.

Не используйте режим «N» для прогрева – в этом положении гидротрансформатор не задействован, и масло циркулирует медленнее. Если температура окружающей среды ниже -10°C, увеличьте время прогрева на 30–50% или используйте подогреватель масла, подключаемый к бортовой сети.

Где находится щуп или контрольное отверстие АКПП на W212

На Mercedes-Benz W212 с 7-ступенчатой автоматической коробкой передач 7G-Tronic (722.9) щуп для проверки уровня масла отсутствует. Вместо него используется контрольное отверстие с резьбовой пробкой, расположенное на поддоне АКПП. Модель 722.6 (5G-Tronic) также не имеет щупа, но контрольное отверстие может отличаться по расположению – уточняйте по VIN-коду.

Для доступа к контрольному отверстию на 7G-Tronic (722.9) требуется снять нижний защитный кожух двигателя. Пробка находится с правой стороны поддона АКПП (по ходу движения), ближе к переднему колесу. На моделях с двигателями OM642 (3.0L дизель) или M272/M276 (бензин) координаты отверстия идентичны. Используйте шестигранник на 5 мм для откручивания пробки.

На автомобилях с 9-ступенчатой АКПП 9G-Tronic (725.0), появившейся в рестайлинговых W212 (с 2013 года), контрольное отверстие смещено ближе к центру поддона. Пробка здесь также без щупа, но имеет другой размер – Torx T40. Перед проверкой убедитесь в наличии уплотнительного кольца (номер детали A2122710045), иначе возможны утечки.

На ранних W212 с АКПП 722.6 (например, с двигателем M271) контрольное отверстие может находиться с левой стороны поддона. В этом случае пробка откручивается ключом на 19 мм. Проверка уровня проводится только на заведенном двигателе в положении «P» при температуре масла 80–90°C – данные параметры критичны для точности.

Если после откручивания пробки масло не вытекает, уровень ниже нормы. При переливе жидкость польется струей. Для доливки используйте только оригинальное масло MB 236.14 (для 7G-Tronic) или MB 236.15 (для 9G-Tronic) через воронку с тонким носиком. Избегайте смешивания спецификаций – это приводит к некорректной работе гидроблока.

Пошаговая инструкция по измерению уровня масла щупом

Запустите двигатель Mercedes W212 и прогрейте АКПП до рабочей температуры – 60–80°C. Для точности используйте диагностический сканер (например, Star Diagnosis) или ориентируйтесь на время: 10–15 минут езды в режиме «D» при оборотах 1500–2000 об/мин. Остановите автомобиль на ровной поверхности, затяните стояночный тормоз и оставьте двигатель работать на холостых оборотах. Переведите селектор АКПП в каждое положение («P», «R», «N», «D») с задержкой 3–5 секунд, затем верните в «P».

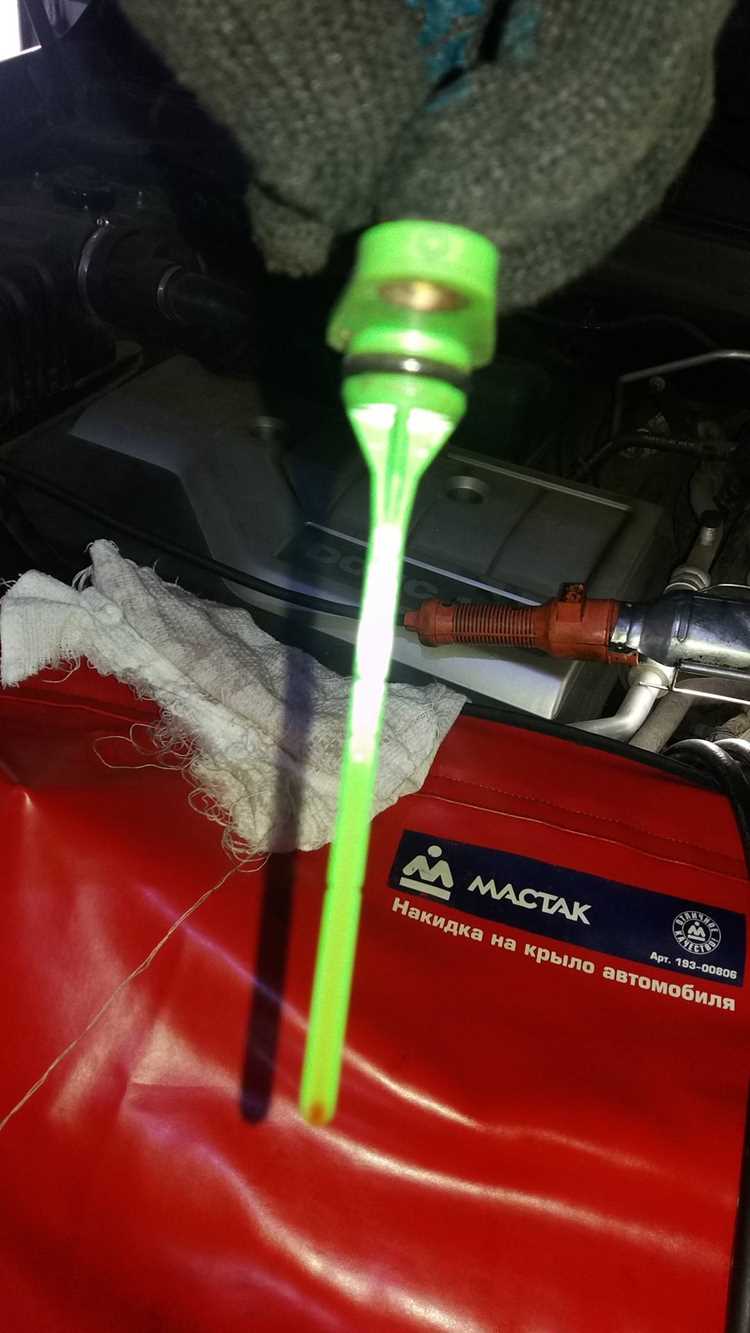

Откройте капот и извлеките щуп АКПП, расположенный в передней части моторного отсека (обычно с красной или жёлтой рукояткой). Протрите его насухо безворсовой тканью или бумажным полотенцем. Вставьте щуп до упора, затем сразу извлеките – масло должно остаться на нижней части стержня. Уровень проверяйте по меткам «MIN» и «MAX» на щупе: для горячего масла («HOT») он должен находиться между ними, ближе к верхней отметке. Если уровень ниже «MIN», долейте рекомендованное масло (например, MB 236.14 или аналог) через воронку в отверстие щупа порциями по 100–150 мл.

Повторите измерение после доливки, убедившись, что масло не пенится и не имеет посторонних включений (металлическая стружка, тёмные хлопья). При превышении уровня «MAX» удалите излишки шприцем с трубкой через отверстие щупа. Завершите процедуру установкой щупа на место и проверкой отсутствия подтёков под автомобилем.

Как проверить уровень масла без щупа через контрольное отверстие

На Mercedes W212 с 7G-Tronic или 9G-Tronic уровень масла в АКПП проверяется через контрольное отверстие, расположенное на поддоне коробки. Для доступа к нему потребуется снять защиту картера (если установлена) и поддомкратить автомобиль так, чтобы обеспечить горизонтальное положение. Отверстие закрыто резьбовой пробкой с шестигранником на 5 мм – откручивать её следует только после прогрева масла до рабочей температуры (50–80°C).

Прогрев выполняется в режиме езды: проедьте 15–20 км на средних оборотах, затем установите селектор в положение «P» и оставьте двигатель работать на холостых оборотах. Температуру масла контролируйте через диагностический сканер (например, Mercedes Star Diagnosis) или по косвенным признакам: после поездки поддон АКПП должен быть горячим на ощупь, но не обжигающим. Откручивайте пробку только при работающем двигателе.

После снятия пробки оцените состояние масла: оно должно медленно капать из отверстия. Если масло не вытекает, долейте его через заливное отверстие (расположено рядом) с помощью шприца или специального насоса до тех пор, пока не появится слабая струйка. Превышение уровня чревато вспениванием масла и выходом из строя гидроблока – лишнее масло удаляется через то же отверстие шприцем или трубкой.

• Используйте только оригинальное масло MB 236.14 (для 7G-Tronic) или MB 236.17 (для 9G-Tronic). Заливка несоответствующей жидкости приведёт к некорректной работе коробки.
• Не допускайте попадания грязи в отверстие – перед откручиванием пробки очистите поверхность вокруг ветошью.
• Если масло пахнет гарью или имеет тёмный цвет с металлическими частицами, проверка уровня нецелесообразна – требуется диагностика и замена жидкости.

После завершения процедуры закрутите пробку с моментом 10–12 Н·м. Убедитесь в отсутствии течей и установите защиту картера. Повторите проверку через 100–200 км пробега, чтобы исключить ошибки при первичной регулировке уровня.

Какие признаки указывают на недолив или перелив масла

Перелив масла приводит к вспениванию жидкости, что снижает эффективность смазки и охлаждения. Симптомы включают шум гидротрансформатора на высоких оборотах, пробуксовку передач при разгоне и нестабильную работу коробки на холостом ходу. На щупе масло будет выше максимальной отметки, а в расширительном бачке АКПП могут появляться пузырьки воздуха. Длительный перелив вызывает утечки через сальники и уплотнения, а также повреждение гидроблока из-за избыточного давления. При обнаружении этих признаков уровень необходимо скорректировать до нормы (между отметками «MIN» и «MAX» на щупе при температуре масла 40–50°C).

Что делать, если уровень масла не соответствует норме

Первое действие – повторная проверка. Убедитесь, что автомобиль стоит на ровной поверхности, двигатель прогрет до рабочей температуры (60–80°C), а селектор АКПП переведён в положение «P». Если уровень ниже минимальной отметки на щупе, добавьте масло через заливную горловину, используя воронку с мелким фильтром. Для W212 подходит только оригинальное масло MB 236.14 или его аналоги (например, Ravenol ATF MB9). Доливайте порциями по 100–150 мл, проверяя уровень после каждой.

Если масло выше максимальной отметки, слейте излишки через сливную пробку поддона АКПП. Для этого потребуется шестигранник на 5 мм и ёмкость для сбора масла. Открутите пробку на 2–3 оборота, дайте стечь лишней жидкости (обычно 200–300 мл), затем закрутите обратно с моментом 15 Н·м. Избегайте слива через щуп – это неэффективно и может привести к загрязнению системы.

• При низком уровне проверьте поддон АКПП на утечки. Осмотрите прокладку поддона, сливную пробку и радиатор охлаждения масла. Подтёки часто появляются в местах стыков шлангов или на корпусе гидротрансформатора.
• Если утечек нет, но уровень падает регулярно, возможна внутренняя неисправность: износ уплотнений гидроблока или повреждение гидротрансформатора. В этом случае требуется диагностика на подъёмнике с подключением к STAR Diagnosis.

Перелив масла опаснее недолива. Избыток жидкости приводит к вспениванию, что снижает давление в системе и вызывает пробуксовку фрикционов. Симптомы: рывки при переключении, перегрев АКПП (температура выше 120°C), появление ошибок по давлению (P0741, P0730). В таких случаях немедленно слейте излишки и проверьте состояние масла на запах гари и металлические частицы.

После корректировки уровня выполните тест-драйв: проедьте 10–15 км, переключая передачи во всех режимах. Следите за плавностью переключений и отсутствием посторонних шумов. Если симптомы не исчезли, запишитесь на адаптацию АКПП через диагностический сканер – процедура занимает 15–20 минут и восстанавливает корректную работу гидроблока.

Замена масла целиком оправдана только при критическом загрязнении или после пробега свыше 100 000 км без обслуживания. Для W212 процедура включает слив через поддон (около 4 л), замену фильтра (A2112770095) и прокладки поддона (A2112710080). После заливки нового масла (7–8 л) выполните адаптацию и проверьте уровень повторно.

Не игнорируйте несоответствие уровня. Длительная эксплуатация с низким или высоким уровнем масла сокращает ресурс АКПП до 30–40%. В случае серьёзных отклонений (уровень ниже минимума на 500 мл и более) обратитесь к специалисту – возможно, потребуется ремонт гидротрансформатора или замена соленоидов.

Как часто нужно проверять масло в АКПП Mercedes W212

Регламент проверки масла в АКПП Mercedes W212 зависит от года выпуска и типа коробки передач. Для моделей с 7G-Tronic (722.9) до 2013 года производитель рекомендует контролировать уровень каждые 20 000 км или раз в 12 месяцев, даже если нет явных признаков неисправности. В автомобилях после 2013 года с обновлённой версией трансмиссии интервал увеличивается до 30 000 км, но только при условии отсутствия нагрузок: буксировки, частых пробок или агрессивного стиля вождения.

При эксплуатации в тяжёлых условиях – городские пробки, короткие поездки, буксировка прицепа – проверку следует проводить в два раза чаще: каждые 10 000–15 000 км. Особое внимание требуют автомобили с пробегом свыше 150 000 км: у них износ фрикционов и уплотнений ускоряет загрязнение масла, поэтому контроль нужен каждые 8 000–10 000 км. Игнорирование этих сроков приводит к падению давления в системе, перегреву и преждевременному выходу из строя гидроблока.

Внеплановая проверка обязательна при появлении симптомов неисправности: рывки при переключении, задержки реакции на газ, посторонние шумы или запах гари из коробки. Также уровень проверяют после замены масла, ремонта АКПП или если автомобиль долго стоял без движения – более 3 месяцев. В последнем случае масло может стечь в поддон, и первые 10–15 км поездки будут проходить без должной смазки.

Для точного определения состояния масла недостаточно только проверки уровня. Оцените его цвет и запах: тёмно-коричневый оттенок с металлическими частицами или горелым запахом сигнализирует о необходимости замены, даже если пробег не достиг регламентного. В идеале используйте диагностический сканер для считывания температуры масла – оптимальный диапазон для проверки 50–60°C. При температуре ниже 30°C или выше 80°C показания будут некорректными.

Владельцам W212 с АКПП 722.6 (5G-Tronic) или редкими модификациями (например, 722.8) стоит учитывать, что эти коробки более чувствительны к качеству масла. Для них проверку рекомендуется проводить каждые 15 000 км независимо от условий эксплуатации. При этом используйте только оригинальное масло MB 236.14 или MB 236.15 – аналоги могут не соответствовать требованиям по вязкости и присадкам, что исказит результаты проверки.
