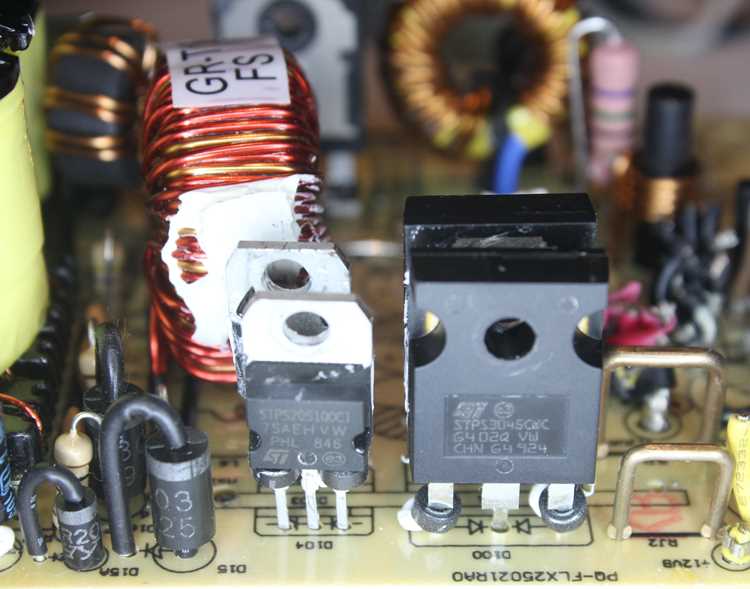

Почему греется транзистор в блоке питания

Перегрев силового транзистора в импульсном блоке питания – распространённая проблема, приводящая к снижению КПД, дрейфу параметров и преждевременному выходу из строя. Температура кристалла выше 125°C для кремниевых приборов и 150°C для SiC/GaN вызывает необратимые изменения в структуре полупроводника. В 80% случаев причиной становится некорректный тепловой расчёт или нарушение условий эксплуатации.

Основные факторы перегрева делятся на три группы: электрические, тепловые и конструктивные. К электрическим относятся превышение допустимого тока коллектора (I_C), несимметричная нагрузка в двухтактных схемах, а также паразитные колебания на фронтах импульсов. Например, при работе на частоте 100 кГц с фронтом 50 нс потери на переключение могут достигать 15–20% от общих потерь мощности.

Тепловые причины включают недостаточную площадь радиатора, неправильное крепление транзистора к теплоотводу (зазор более 50 мкм увеличивает тепловое сопротивление на 30–50%) и отсутствие термопасты с теплопроводностью не ниже 3 Вт/(м·К). В блоках питания мощностью 50–100 Вт при температуре окружающей среды 40°C радиатор должен обеспечивать тепловое сопротивление R_th(j-a) ≤ 2°C/Вт.

Конструктивные ошибки – это неверный выбор транзистора (например, использование MOSFET с R_DS(on) = 0,5 Ом вместо 0,1 Ом при токе 10 А), отсутствие демпфирующих цепей (снабберов) и неправильная топология печатной платы. В высокочастотных схемах (>200 кГц) индуктивность дорожек свыше 10 нГн приводит к дополнительным потерям на переключение до 5 Вт на каждый ампер тока.

Неправильный выбор транзистора по мощности и току

Транзистор в блоке питания работает как ключевой или линейный элемент, рассеивая мощность в виде тепла. Если его параметры не соответствуют нагрузке, перегрев неизбежен. Например, биполярный транзистор типа BD139 с максимальной мощностью 12,5 Вт при температуре корпуса 25°C не выдержит нагрузку в 20 Вт даже с радиатором – его кристалл разрушится при превышении предельной температуры (обычно 150°C). Аналогично, MOSFET IRFZ44N с током стока 49 А и мощностью 94 Вт при 25°C теряет 60% допустимой мощности при нагреве до 100°C, что требует пересчета теплового режима.

Основные ошибки при выборе:

• Игнорирование коэффициента запаса. Для импульсных блоков питания рекомендуется запас по току не менее 30–50% от расчетного, для линейных – 2–3 кратный. Например, при токе нагрузки 5 А транзистор должен выдерживать 7–10 А.
• Неучет динамических потерь. В ключевых схемах (например, обратноходовых преобразователях) потери на переключение могут достигать 20–40% от общей рассеиваемой мощности. Транзистор с низким временем переключения (например, IRLZ44N – 30 нс) снижает эти потери.
• Пренебрежение тепловым сопротивлением. Даже мощный транзистор (например, 2N3055 с 115 Вт) без радиатора имеет тепловое сопротивление переход-корпус (R_thJC) 1,5°C/Вт. При рассеиваемой мощности 10 Вт температура перехода достигнет 150°C за секунды.

Для корректного подбора транзистора используйте формулу расчета мощности: P = (V_CE × I_C) + (V_BE × I_B) для биполярных или P = I_D² × R_DS(on) для MOSFET. Например, при напряжении сток-исток 10 В, токе 5 А и сопротивлении канала 0,028 Ом (IRF540N) рассеиваемая мощность составит 0,7 Вт. Однако при частоте переключения 100 кГц динамические потери добавят еще 1–2 Вт.

Проверяйте предельные параметры в даташитах: V_CEO (напряжение коллектор-эмиттер), I_C(max) (максимальный ток коллектора), P_D(max) (максимальная рассеиваемая мощность). Для MOSFET критичны V_DS(max) и R_DS(on). Например, транзистор IRFP460 с V_DS 500 В и R_DS(on) 0,27 Ом подходит для высоковольтных схем, но при токе 10 А рассеивает 27 Вт – требуется радиатор с R_thSA ≤ 1,8°C/Вт.

Практический пример: в линейном стабилизаторе на транзисторе TIP31C (P_D = 40 Вт) при входном напряжении 24 В и выходном 12 В с током 2 А рассеиваемая мощность составит (24–12) × 2 = 24 Вт. Без радиатора температура перехода превысит 150°C за 10 секунд. Решение – замена на составной транзистор (например, Дарлингтона TIP122) или переход на импульсный режим с MOSFET.

Недостаточное охлаждение радиатора или его отсутствие

Транзисторы в импульсных блоках питания рассеивают мощность до 10–15 Вт при токе нагрузки 5–10 А, а в линейных – до 30 Вт при тех же параметрах. Радиатор с площадью поверхности менее 50 см² на каждые 10 Вт рассеиваемой мощности не обеспечивает эффективного теплоотвода: температура кристалла превышает 125°C уже через 3–5 минут работы. При отсутствии радиатора тепловое сопротивление переход-окружающая среда (R_θJA) для корпуса TO-220 достигает 65°C/Вт, что приводит к перегреву даже при номинальной нагрузке в 2–3 А.

Основные ошибки при выборе радиатора:

• Использование алюминиевых пластин толщиной менее 2 мм – теплопроводность падает на 40% из-за недостаточной массы металла.
• Размещение радиатора в замкнутом объеме без принудительной вентиляции – температура воздуха вокруг повышается на 15–20°C, снижая эффективность охлаждения.
• Отсутствие термопасты или замена её силиконовыми прокладками – тепловое сопротивление контакта увеличивается с 0,1 до 1,5°C/Вт.

Для транзисторов в корпусах TO-247 или D2PAK минимальная площадь радиатора должна составлять 100–120 см² на 20 Вт рассеиваемой мощности. При установке вентилятора с расходом воздуха 30–50 CFM теплоотвод улучшается на 60–70%, но требуется контроль запыленности: слой пыли толщиной 1 мм увеличивает температуру на 10–12°C. В стационарных устройствах рекомендуется использовать радиаторы с ребрами высотой не менее 30 мм и шагом 5–7 мм для естественной конвекции.

Плохой тепловой контакт между транзистором и радиатором

Даже при правильном подборе радиатора по площади (например, 20–30 см² на 1 Вт рассеиваемой мощности) тепловой контакт может ухудшаться из-за микронеровностей поверхностей, остатков оксидной пленки или неравномерного прижима. Зазор в 10 мкм между транзистором и радиатором увеличивает тепловое сопротивление на 0,5–1,5 °C/Вт в зависимости от материала. Для TO-220 и TO-247 критично применение термопасты с теплопроводностью не ниже 3 Вт/(м·К) – например, Arctic MX-6 или Noctua NT-H2. Нанесение слоем толщиной 50–100 мкм (контролируется штангенциркулем) снижает сопротивление на 30–50%.

Прижимное усилие для винтового крепления должно составлять 4–6 Н·м для TO-220 и 6–8 Н·м для TO-247. Превышение приводит к деформации корпуса, недостаток – к увеличению зазора. Использование пружинных шайб (например, DIN 127) компенсирует тепловое расширение и поддерживает постоянное давление. Проверка качества контакта проводится инфракрасным термометром: разница температур между корпусом транзистора и радиатором не должна превышать 5 °C при номинальной нагрузке.

Основные причины перенапряжения: скачки сетевого напряжения, неверный расчет трансформатора или выпрямителя, отсутствие защитных цепей (снабберов, варисторов, стабилитронов). В импульсных блоках питания перенапряжение возникает при обрыве обратной связи или неисправности ШИМ-контроллера, когда транзистор переходит в режим насыщения с последующим резким запиранием. Для диагностики используйте осциллограф: пиковые выбросы напряжения на коллекторе более 1,2·V_CEO свидетельствуют о проблеме. Устраняйте причину, а не следствие – замена транзистора без устранения перенапряжения приведет к повторному отказу.

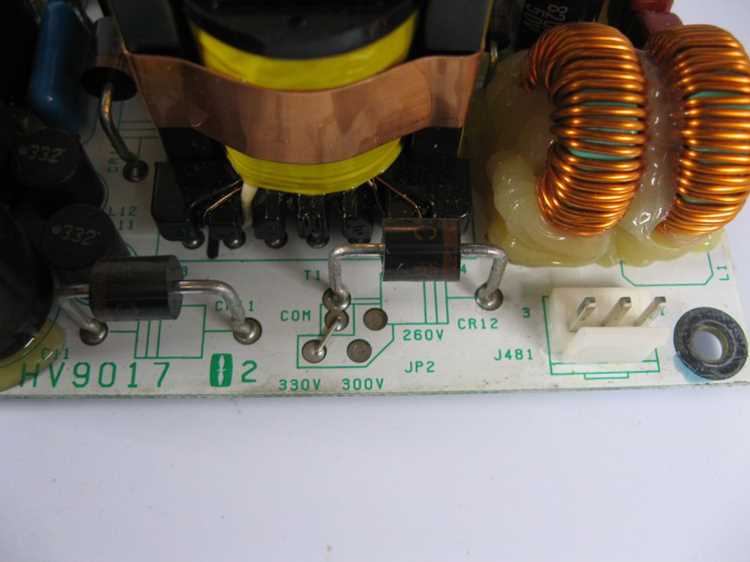

Нестабильность входного напряжения и скачки нагрузки

Колебания входного напряжения за пределами допустимого диапазона (например, ±10% от номинала 220 В) приводят к увеличению тока через транзистор из-за нелинейности характеристик ключевого элемента. При повышении напряжения на 15% ток коллектора может вырасти на 20–30%, что при отсутствии запаса по мощности вызывает рост рассеиваемой мощности пропорционально квадрату тока. В импульсных блоках питания это усугубляется работой ШИМ-контроллера: при снижении входного напряжения увеличивается коэффициент заполнения, что ведет к росту среднего тока через транзистор. Для защиты используют:

• Входные фильтры с дросселями индуктивностью 10–50 мкГн и конденсаторами 100–470 мкФ для сглаживания пульсаций;
• Стабилизаторы напряжения (например, LM7812) перед ШИМ-контроллером;
• Датчики напряжения (TL431) для динамической корректировки коэффициента заполнения.

Скачки нагрузки – резкое изменение тока потребления (например, с 0,5 А до 3 А за 10 мкс) – вызывают переходные процессы в силовой цепи. Транзистор переходит в линейный режим, рассеивая мощность до 5–10 Вт в течение десятков микросекунд, что при частоте переключения 50–100 кГц приводит к локальному перегреву кристалла. Решения:

1. Увеличение емкости выходных конденсаторов (до 1000–2200 мкФ на 1 А тока) для демпфирования скачков;
2. Использование транзисторов с низким временем переключения (менее 50 нс) и запасом по току (на 30–50% выше номинального);
3. Введение мягкого старта (soft-start) с временем нарастания 50–200 мс для ограничения пусковых токов.

Ошибки в расчёте схемы стабилизации и обратной связи

Неправильный выбор номиналов резисторов в цепи обратной связи (ОС) – частая причина перегрева. Например, при использовании делителя напряжения с R1=10 кОм и R2=1 кОм в схеме с TL431 коэффициент передачи ОС составит 0,09, что приведёт к завышенному выходному напряжению и увеличению тока через регулирующий транзистор. Для корректной работы ток через делитель должен быть в 10–100 раз выше входного тока усилителя ошибки (для TL431 – не менее 1 мА). При R1=1 кОм и R2=100 Ом ток делителя составит 5 мА, что обеспечит стабильность при изменении нагрузки от 0 до 100%. Также критично учитывать температурный дрейф резисторов: металлоплёночные (1% допуск, ТКС 50 ppm/°C) предпочтительнее углеродных (5% допуск, ТКС 300 ppm/°C).

Недостаточная полоса пропускания контура ОС вызывает самовозбуждение и импульсные перегрузки транзистора. В импульсных БП с частотой коммутации 100 кГц полоса пропускания ОС должна быть не менее 10 кГц (10% от частоты коммутации). При использовании операционного усилителя с GBW=1 МГц и коэффициентом усиления 100 полоса составит всего 10 кГц, что на пределе допустимого. Для устранения проблемы увеличивают GBW усилителя (например, LM358 заменить на OPA2340 с GBW=5,5 МГц) или снижают коэффициент усиления ОС до 10–20. Паразитные ёмкости монтажа (даже 5 пФ) при длине дорожек >2 см могут вносить фазовый сдвиг до 45° на частоте 100 кГц – компенсируют их RC-цепочкой (100 Ом + 1 нФ) параллельно резистору обратной связи.

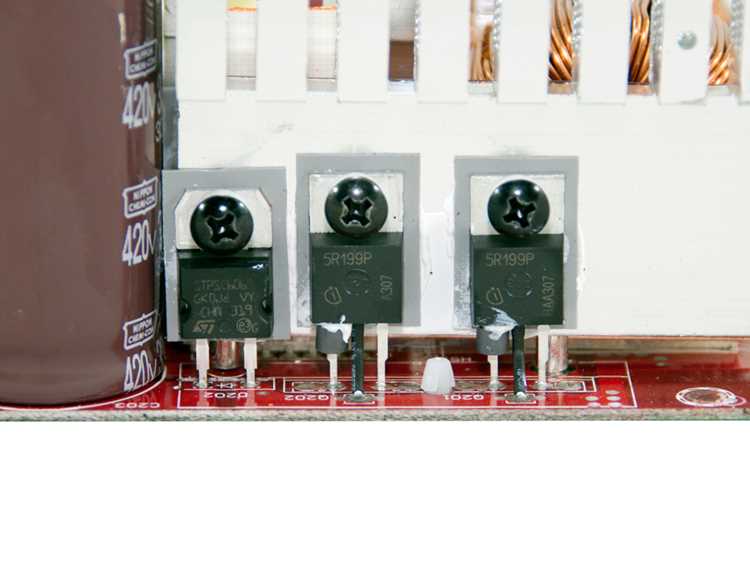

Паразитные колебания и самовозбуждение в цепи

Основные источники – паразитные индуктивности в цепях питания и земли, а также емкостные связи между дорожками. Например, длина дорожки 10 см при ширине 0,5 мм создает индуктивность ~10 нГн, что при токе 1 А и фронте 10 нс вызывает выброс напряжения до 1 В. В ключевых схемах это приводит к ложным переключениям и дополнительным потерям мощности, пропорциональным частоте колебаний и амплитуде.

Самовозбуждение усиливается при высоких скоростях переключения (di/dt > 1 А/нс) и малых временах восстановления диодов (trr < 50 нс). В синхронных выпрямителях паразитная генерация возникает из-за резонанса между индуктивностью рассеяния трансформатора (0,1–1 мкГн) и входной емкостью MOSFET (100–1000 пФ). Резонансная частота f = 1/(2π√(L·C)) в таких случаях попадает в диапазон 1–10 МГц, где коэффициент усиления транзистора максимален.

Паразитная обратная связь через емкость коллектор-база (Ccb) биполярных транзисторов или затвор-исток (Ciss) MOSFET усиливает склонность к самовозбуждению. Для транзисторов с Ccb > 10 пФ рекомендуется нейтрализация с помощью дополнительного конденсатора между базой и эмиттером, емкость которого подбирается экспериментально (обычно 5–50 пФ). В MOSFET с Ciss > 1 нФ критично снижать импеданс цепи затвора, используя резисторы 2–10 Ом последовательно с затвором.

Топология печатной платы играет ключевую роль: дорожки с высокими di/dt должны быть максимально короткими и широкими (ширина ≥ 2 мм для токов > 1 А), а полигоны земли – непрерывными. Разделение аналоговой и силовой земли обязательно, с соединением в одной точке у источника питания. Паразитные емкости между слоями многослойных плат (0,1–0,5 пФ/см²) также способствуют самовозбуждению, поэтому критичные цепи экранируют полигонами питания или земли.

Диагностика паразитных колебаний проводится осциллографом с полосой ≥ 100 МГц и активным пробником (входная емкость < 1 пФ). Наличие затухающих колебаний на фронтах импульсов или постоянных высокочастотных пульсаций указывает на проблему. Для точной локализации используют спектроанализатор, выявляя пики на частотах, не кратных рабочей. Временные задержки в цепях обратной связи (например, из-за фильтров) увеличивают фазовый сдвиг, усугубляя нестабильность.

В импульсных преобразователях с обратной связью по напряжению самовозбуждение часто возникает при неверном выборе компенсационной цепи. Например, интегратор с постоянной времени τ = R·C, где R = 10 кОм, C = 1 мкФ, вносит фазовый сдвиг 90° на частоте 16 Гц, что при высоких коэффициентах усиления приводит к генерации на частотах 10–100 кГц. Решение – уменьшение постоянной времени или введение дополнительного полюса в цепь обратной связи для стабилизации фазы.

Загрязнение или окисление контактов транзистора

Очистка контактов требует механического и химического воздействия. Для пайки: удалите оксидную плёнку скальпелем или стекловолоконной щёткой, затем обработайте флюсом на основе канифоли или спирто-канифольным раствором. Для винтовых соединений: зачистите поверхность наждачной бумагой P600–P1000, нанесите тонкий слой контактной смазки (например, Kontakt 60 или DeoxIT) для защиты от повторного окисления. Избегайте абразивов на золотых покрытиях – используйте ластик или специальные салфетки.
