Что такое ачх в звуке

Амплитудно-частотная характеристика (АЧХ) – это зависимость уровня сигнала от частоты, выраженная в децибелах. В звуковой технике она определяет, как устройство воспроизводит или записывает разные частоты: от 20 Гц (нижний порог слышимости) до 20 кГц (верхний). Идеальная АЧХ – прямая линия, но на практике даже высококлассное оборудование имеет отклонения. Например, студийные мониторы Neumann KH 310 демонстрируют неравномерность ±1,5 дБ в диапазоне 50 Гц–18 кГц, а бюджетные наушники часто «заваливают» басы на 6–10 дБ ниже 100 Гц.

Отклонения АЧХ напрямую влияют на тембральную окраску звука. Подъем на 3–5 дБ в области 2–5 кГц делает звук «резким» и утомительным, а провал в районе 100–300 Гц лишает музыку «теплоты» и объема. В профессиональной звукозаписи допустимым считается разброс ±2 дБ в рабочем диапазоне, но для бытового прослушивания критичны даже ±4 дБ. Например, наушники Beyerdynamic DT 1990 Pro имеют пик на 8 кГц +4 дБ, что требует коррекции эквалайзером для нейтрального звучания.

Измерять АЧХ можно с помощью анализатора спектра и тестовых сигналов (логарифмическая синусоида, розовый шум). Для коррекции используют параметрические эквалайзеры: например, чтобы сгладить провал на 200 Гц, применяют узкополосный фильтр с Q-фактором 2–3 и подъемом +3 дБ. В студийной практике АЧХ калибруют под акустику помещения – без этого даже дорогие мониторы будут звучать неточно.

При выборе оборудования обращайте внимание на графики АЧХ от независимых лабораторий (например, SoundGuys, RTINGS). Наушники с «гладкой» АЧХ (Sennheiser HD 600) предпочтительнее моделей с резкими пиками (Beats Studio Pro). Для аудиофилов критичен диапазон 50 Гц–10 кГц, где сосредоточена основная музыкальная информация, а для сабвуферов – линейность ниже 80 Гц.

АЧХ в звуке: что это и как влияет на качество

Влияние АЧХ на качество звука проявляется в нескольких аспектах:

• Баланс частот: Провисание в области 100–300 Гц делает звук «рыхлым», а завал на 2–5 кГц – «глухим». Например, наушники с подъёмом на 3–6 кГц (+3–5 дБ) звучат ярче, но могут утомлять при длительном прослушивании.
• Детализация: Неравномерность АЧХ в высокочастотном диапазоне (10–20 кГц) снижает восприятие обертонов и пространственной сцены. Акустические системы с гладкой АЧХ до 16 кГц передают вокальные нюансы точнее.
• Искажения: Резкие пики или провалы (например, +10 дБ на 8 кГц) приводят к неестественному звучанию, особенно заметному на инструментах с широким спектром – скрипке или тарелках.

Для оценки АЧХ используют специализированное ПО (REW, Room EQ Wizard) и измерительные микрофоны (например, miniDSP UMIK-1). При анализе обращайте внимание на:

1. Диапазон измерений: минимум 20 Гц–20 кГц для полной картины.
2. Масштаб графика: вертикальная шкала в 5 дБ/дел позволяет выявить критичные отклонения.
3. Условия тестирования: измерения проводят в безэховой камере или с компенсацией отражений (например, методом временного окна).

Бытовые устройства часто тестируют на расстоянии 1 м от источника звука, но для наушников применяют искусственное ухо (например, GRAS 43AG).

Корректировка АЧХ возможна с помощью эквалайзеров (аппаратных или программных). Основные рекомендации:

• Для студийного мониторинга: выравнивайте АЧХ до ±3 дБ в рабочем диапазоне (40 Гц–16 кГц). Используйте параметрический эквалайзер с узкой полосой (Q=2–4) для устранения пиков.
• Для наушников: компенсируйте заводские подъёмы (например, +4 дБ на 3 кГц у многих моделей) с помощью пресетов (Equalizer APO, Wavelet).
• Для домашнего кинотеатра: корректируйте АЧХ сабвуфера в зоне 40–120 Гц, чтобы избежать «бубнения» (обычно требуется срез на 80–100 Гц).

Избегайте чрезмерной коррекции: попытка «выровнять» АЧХ до ±0,5 дБ может привести к фазовым искажениям и неестественному звучанию.

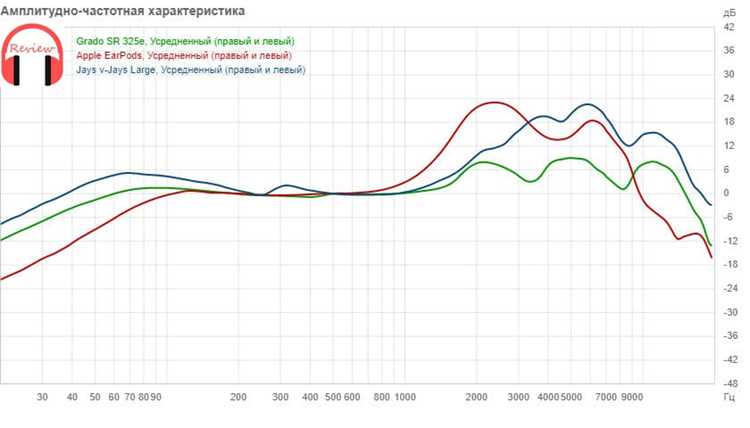

Как читать график амплитудно-частотной характеристики

График АЧХ отображает зависимость уровня сигнала (в децибелах) от частоты (в герцах). По оси X расположены частоты – обычно от 20 Гц до 20 кГц, что соответствует слышимому диапазону. По оси Y – амплитуда, где 0 дБ принимается за эталонный уровень, а отклонения вверх или вниз показывают усиление или затухание сигнала на конкретных частотах. Чем ровнее линия, тем нейтральнее звучание.

Пики на графике выше 0 дБ указывают на резонансные частоты, где звук усиливается. Например, пик на 2–4 кГц может добавить яркости вокалу, но при превышении +3 дБ станет раздражающим. Провалы ниже −3 дБ (особенно в диапазоне 100–500 Гц) ослабляют басы, делая звук «тонким». Критическая зона – 3–6 кГц: здесь даже небольшие отклонения (±1 дБ) заметны на слух как изменение тембра.

Наклон графика в низкочастотной области (20–200 Гц) определяет басовый характер. Подъём на 6 дБ/октаву ниже 100 Гц создаёт ощущение «глубины», но при чрезмерном усилении (>10 дБ) бас становится гулким. В высокочастотной части (10–20 кГц) спад на 12 дБ/октаву делает звук мягче, но при −20 дБ пропадают детали, например, шипение тарелок или воздух в вокале.

Сравнивайте графики в логарифмическом масштабе по оси X – это соответствует восприятию звука человеком. Линейный масштаб искажает реальную картину: например, провал на 5 кГц в линейном графике может выглядеть незначительным, но в логарифмическом он будет заметен как резкое падение. Для анализа используйте эталонные кривые (например, Harman Target Curve для наушников), чтобы оценить отклонения от идеала.

Обращайте внимание на фазовые искажения, которые часто сопровождают неравномерную АЧХ. Если на графике есть резкие пики/провалы с крутыми склонами (>12 дБ/октаву), это может указывать на фазовые сдвиги, ухудшающие локализацию звука. Для проверки используйте тестовые сигналы с широкополосным шумом и анализируйте спектрограмму на предмет «размытости» импульсов.

Для практического применения: если АЧХ имеет подъём на 8 кГц +5 дБ, добавьте эквалайзером компенсацию −5 дБ на этой частоте. При провале на 250 Гц −6 дБ увеличьте усиление на этой частоте, но не более чем до −2 дБ, чтобы избежать «бубнения». Всегда проверяйте изменения на реальном аудиоматериале – график даёт лишь приблизительную картину.

Какие частоты критичны для восприятия звука человеком

Человеческое ухо воспринимает звук в диапазоне от 20 Гц до 20 кГц, но критические для качественного восприятия частоты сосредоточены в более узком спектре. Основная информативная нагрузка приходится на полосу 100 Гц–5 кГц, где расположены речевые форманты, музыкальные инструменты и большинство звуковых эффектов. Например, первая форманта гласных звуков находится в области 250–800 Гц, а вторая – 800–2500 Гц, что объясняет, почему искажения в этом диапазоне делают речь неразборчивой.

Низкие частоты (20–250 Гц) отвечают за глубину и объем звука, но их восприятие зависит от акустики помещения и качества аудиосистемы. Пример: бас-гитара и бочка ударной установки излучают основной тон в районе 60–150 Гц, а их гармоники простираются до 500 Гц. При недостаточном уровне этих частот музыка теряет мощность, но их избыток приводит к «бубнящему» звуку, особенно в небольших помещениях с плохой звукоизоляцией.

• 50–100 Гц: фундаментальные частоты басовых инструментов; при подавлении звук становится «тонким».
• 200–500 Гц: зона «теплоты» звука; искажения здесь вызывают «заглушенность» или «коробочный» эффект.
• 1–3 кГц: максимум чувствительности слуха; пики в этой области воспринимаются как резкость или «металлический» оттенок.
• 4–6 кГц: критичны для разборчивости речи и атаки инструментов (например, смычка скрипки).
• 8–12 кГц: обертоны и воздушность; их отсутствие делает звук «плоским».

Высокие частоты (10–20 кГц) влияют на детализацию и пространственное восприятие, но их роль часто переоценивают. Исследования показывают, что удаление частот выше 15 кГц практически не заметно для 90% слушателей, особенно в возрасте старше 30 лет, когда чувствительность к ультразвуку снижается. Однако при записи и мастеринге их сохраняют для сохранения естественности звучания, например, в симфонической музыке или вокале с выраженными гармониками.

Порог слышимости и болевой порог зависят от частоты: на 3–4 кГц ухо наиболее чувствительно (порог слышимости около 0 дБ SPL), а на 20 Гц и 20 кГц требуется уровень звука выше 70 дБ для восприятия. Это объясняет, почему эквалайзеры в аудиосистемах часто имеют усиление в области 2–5 кГц для компенсации «провалов» в АЧХ наушников или колонок. Например, в студийных мониторах подъем на 3–4 кГц на 2–3 дБ улучшает локализацию звуковых образов.

Для корректной передачи звука в системах с ограниченным частотным диапазоном (например, телефонные линии или Bluetooth-наушники) используют компрессию с приоритетом на 300–3400 Гц – диапазон, достаточный для разборчивости речи. Однако при прослушивании музыки такие ограничения приводят к потере динамики и нюансов. В Hi-Fi-аудио рекомендуется ровная АЧХ в пределах ±1 дБ от 40 Гц до 16 кГц, чтобы избежать искажений в критических зонах.

Практический совет: при настройке эквалайзера избегайте резких подъемов или спадов в диапазоне 200 Гц–8 кГц. Например, усиление на 5 кГц более чем на 3 дБ делает звук «утомительным», а подавление на 250 Гц более чем на 4 дБ лишает его «тела». Для проверки используйте тестовые сигналы с розовым шумом и анализируйте АЧХ с помощью программ типа Room EQ Wizard или REW.

Как АЧХ влияет на баланс низких, средних и высоких частот

Амплитудно-частотная характеристика (АЧХ) определяет, как звуковая система воспроизводит разные диапазоны частот. Неравномерности в АЧХ приводят к дисбалансу: например, подъем на 3–6 дБ в области 80–150 Гц усиливает басы, делая звук «бубнящим», а провал на 200–500 Гц ослабляет вокальные партии и инструменты среднего диапазона. Для сбалансированного звучания отклонения АЧХ в рабочем диапазоне (20 Гц–20 кГц) не должны превышать ±2 дБ, иначе искажения становятся заметными даже неподготовленному слушателю.

Низкие частоты (20–250 Гц) критичны для глубины и объема звука. Если АЧХ имеет резкий спад ниже 60 Гц, бас теряет насыщенность, а ударные инструменты звучат «сухо». Напротив, пик на 100–120 Гц (характерный для многих бюджетных колонок) создает эффект «однотонного гула». Для коррекции используют эквалайзеры с узкими Q-факторами (1.5–2.5), снижая амплитуду на проблемных участках на 3–5 дБ. Измерения с помощью анализатора спектра (например, Room EQ Wizard) помогают выявить такие аномалии.

• Средние частоты (250 Гц–4 кГц): здесь сосредоточена основная информация о голосе и большинстве инструментов. Провал в области 1–3 кГц делает звук «тусклым», так как ослабляются гармоники, отвечающие за четкость. Подъем на 500 Гц–1 кГц придает «телефонный» оттенок. Для вокала оптимальная АЧХ должна быть ровной в диапазоне 800 Гц–2 кГц с допустимым отклонением ±1 дБ.
• Высокие частоты (4–20 кГц): влияют на детализацию и воздушность. Спад выше 10 кГц «срезает» верхние гармоники, делая звук приглушенным. Избыточный подъем на 8–12 кГц (часто встречается в наушниках с V-образной АЧХ) вызывает усталость из-за чрезмерной яркости. Для естественного звучания рекомендуется плавное затухание после 12 кГц с крутизной не более 6 дБ/октаву.

Влияние АЧХ на баланс частот зависит от типа контента. Для электронной музыки допустим подъем на 60–80 Гц и 10–12 кГц для акцента на бас и высокие, но в классике такие искажения разрушают гармонию оркестра. При прослушивании через портативные устройства (смартфоны, ноутбуки) АЧХ часто «завалена» на низких и высоких из-за ограничений динамиков. В таких случаях компенсируют спад эквалайзером, добавляя +4 дБ на 100 Гц и +3 дБ на 10 кГц, но избегая перегрузки.

Коррекция АЧХ требует учета акустики помещения. В небольших комнатах резонансы на 100–300 Гц усиливают бас, а стоячие волны на 2–5 кГц создают пики и провалы. Для борьбы с этим используют бас-ловушки и диффузоры, а также программную коррекцию (например, Dirac Live или Audyssey). Без учета акустики даже идеальная АЧХ колонок будет искажена: например, провал на 200 Гц в помещении может усугубить аналогичный провал в АЧХ, сделав средние частоты «пустыми».

Практический подход к настройке АЧХ включает три этапа:

1. Измерение текущей характеристики с помощью микрофона и ПО (REW, ARTA).
2. Сравнение с эталонными кривыми (например, Harman Target Curve для наушников или B&K для студийных мониторов).
3. Коррекция эквалайзером с шагом 1/6 октавы, начиная с самых выраженных аномалий (обычно в области 50–500 Гц).

После настройки проверяют баланс на разных треках: бас должен быть плотным, но не навязчивым, вокальные партии – четкими, а высокие – детализированными без шипения. Если после коррекции звук кажется «плоским», допустимо добавить легкий подъем на 3–6 кГц (+1–2 дБ) для субъективной яркости.

Почему идеально ровная АЧХ не всегда означает лучший звук

Идеально ровная амплитудно-частотная характеристика (АЧХ) – эталон, к которому стремятся инженеры, но на практике она редко коррелирует с субъективным восприятием качества звука. Исследования Harman International показали, что слушатели предпочитают слегка подчёркнутые низкие частоты (на 2–4 дБ в диапазоне 60–150 Гц) и лёгкий подъём в области 2–5 кГц (до 3 дБ), даже если это отклоняет АЧХ от прямой линии. Такие нюансы компенсируют естественное затухание высоких частот в воздухе и особенности строения ушной раковины, делая звук более «живым» и детализированным.

Психоакустические эффекты, такие как маскировка частот и критическая полоса слуха, объясняют, почему абсолютная линейность не всегда оптимальна. Например, при прослушивании на низкой громкости (ниже 60 дБ SPL) человеческий слух менее чувствителен к низким и высоким частотам – это описывается кривыми равной громкости Флетчера-Мансона. Аудиосистемы с компенсированной АЧХ (например, с подъёмом на 10 дБ на 50 Гц и 15 кГц при тихом звуке) воспринимаются как более сбалансированные, хотя их график далёк от идеала.

Материалы и конструкция акустических систем вносят неизбежные искажения, которые не всегда вредны. Деревянные корпуса колонок создают резонансы в области 200–500 Гц, добавляя «теплоту» звучанию, а металлические диффузоры динамиков могут подчёркивать гармоники выше 8 кГц, улучшая восприятие вокала. Производители высококачественной аппаратуры, такие как Bowers & Wilkins или KEF, сознательно корректируют АЧХ, чтобы сгладить эти эффекты, но не устраняют их полностью – иначе звук теряет характер.

Контекст использования диктует требования к АЧХ. Для студийного мониторинга критична точность, поэтому мониторы Yamaha HS5 или Neumann KH 120 имеют почти плоскую характеристику (±1,5 дБ). Но для домашнего прослушивания музыки или кинотеатра предпочтительнее системы с адаптированной АЧХ: например, сабвуферы с регулируемым кроссовером (80–120 Гц) и фазой компенсируют провалы в низкочастотном диапазоне, а многополосные АС с разделением на 3–4 кГц обеспечивают более естественное звучание инструментов.

Субъективные предпочтения и жанры музыки требуют разных подходов. Любители электронной музыки часто выбирают наушники с подъёмом на 3–6 кГц (например, Beyerdynamic DT 990 Pro), чтобы подчеркнуть синтезаторы и ударные, а поклонники классики предпочитают нейтральные модели (Sennheiser HD 600) с ровной АЧХ в средних частотах. Даже в профессиональной среде мастеринг-инженеры используют эквалайзеры для коррекции не идеальной АЧХ, но не стремятся к абсолютной плоскости – цель в том, чтобы запись звучала гармонично на большинстве систем, а не соответствовала лабораторным стандартам.

Как искажения АЧХ портят звучание музыки и речи

Для коррекции искажений АЧХ используют эквалайзеры с узкими полосами (Q-фактор 2–4) и точечной компенсацией проблемных зон. Например, при завале на 3 кГц на 6 дБ достаточно поднять эту частоту на 3–4 дБ, чтобы восстановить баланс без введения новых артефактов. В системах озвучивания критически важно проводить измерения АЧХ с помощью RTA-анализаторов (например, REW) и корректировать кривую с шагом не более 1/3 октавы, избегая резких перепадов свыше 3 дБ на октаву. Для речи оптимальна ровная АЧХ в диапазоне 100 Гц–8 кГц с допустимым спадом до 6 дБ на краях, а для музыки – плавный спад на высоких частотах (до 12 дБ/октава выше 10 кГц) для сохранения естественного звучания без излишней резкости.

Какие устройства и программы позволяют измерять АЧХ

Измерение амплитудно-частотной характеристики (АЧХ) требует специализированного оборудования и ПО. Аппаратные анализаторы спектра, такие как Audio Precision APx500 или NTi Audio XL2, обеспечивают лабораторную точность с погрешностью менее 0,1 дБ в диапазоне 20 Гц–20 кГц. Эти устройства оснащены встроенными генераторами сигналов, прецизионными АЦП и поддерживают стандарты AES17, IEC 60268. Для полевых измерений подойдут портативные анализаторы Minirator MR-PRO или Clio Pocket, работающие с внешними микрофонами класса 1 по IEC 61672.

Программные решения делятся на профессиональные и любительские. REW (Room EQ Wizard) – бесплатное ПО с поддержкой логарифмических свип-сигналов, калибровки микрофонов и экспорта данных в форматах CSV/PDF. Для работы требуется внешний микрофон (например, UMIK-1 от MiniDSP) и звуковая карта с низким уровнем шума. Smaart от Rational Acoustics используется в концертной акустике для анализа в реальном времени с разрешением до 1/48 октавы. Платные пакеты, такие как Dirac Live или Sonarworks SoundID, интегрируют измерение АЧХ с коррекцией звука.

Для мобильных платформ существуют приложения с ограниченной точностью. AudioTools (iOS) и SoundMeter (Android) используют встроенные микрофоны смартфонов, что дает погрешность до ±3 дБ на высоких частотах. При подключении внешнего микрофона (например, iMM-6) точность повышается до ±1 дБ. Приложения Tone Generator и Frequency Analyzer генерируют тестовые сигналы и визуализируют АЧХ, но не заменяют профессиональные инструменты.

Для измерения АЧХ акустических систем критически важен выбор микрофона. Конденсаторные микрофоны Earthworks M30 или DPA 4090 обеспечивают плоскую характеристику ±1 дБ в диапазоне 5 Гц–40 кГц. Бюджетные варианты, такие как Behringer ECM8000, требуют калибровочного файла для компенсации неравномерности. Измерительные микрофоны должны иметь всенаправленную диаграмму и низкий уровень собственных шумов (менее 15 дБА).

В студийной практике часто используют комбинированные решения. Waves Audio QClone позволяет сканировать АЧХ аналоговых устройств с помощью плагина и внешнего интерфейса. Sonarworks Reference 4 калибрует студийные мониторы, измеряя их АЧХ в точке прослушивания. Для DIY-проектов подойдет связка Arduino + INA217 с программой Visual Analyser, которая обеспечивает базовый анализ с разрешением 1/3 октавы.
