Как сделать пассивные звуковые фильтры для акустики

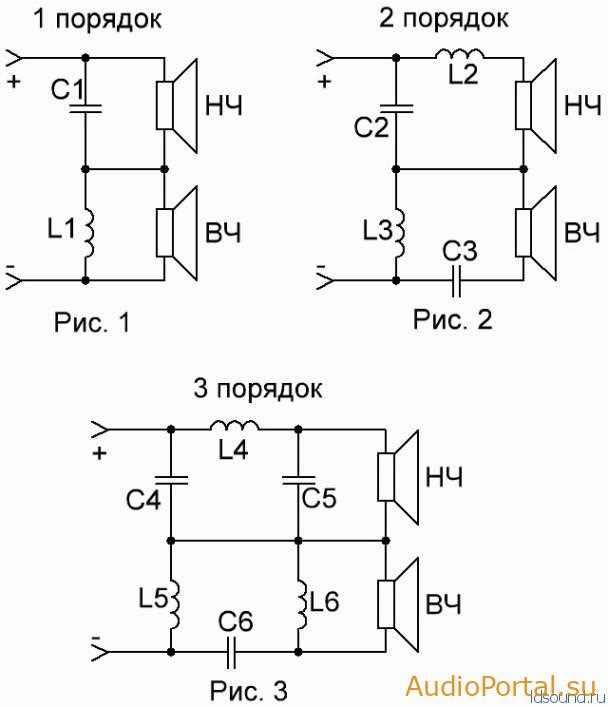

Пассивные фильтры – основа разделения частот в многополосных акустических системах. Их эффективность зависит от точности расчета компонентов: катушек индуктивности, конденсаторов и резисторов. Стандартные схемы первого, второго и третьего порядков обеспечивают крутизну спада от 6 до 18 дБ на октаву, но выбор зависит от требований к переходной характеристике и фазовым искажениям.

Для НЧ-секции типичные значения индуктивности составляют 0,5–5 мГн, а емкости – 10–100 мкФ. В ВЧ-фильтрах используют конденсаторы 1–10 мкФ и катушки 0,1–1 мГн. При расчете учитывайте импеданс динамика: для 4-омных систем номиналы компонентов корректируются по формуле L = (Z × R) / (2π × f), где Z – импеданс, R – сопротивление, f – частота среза.

Схемы Баттерворта обеспечивают максимально плоскую АЧХ, но с фазовыми искажениями. Фильтры Линквица-Райли (4-го порядка) минимизируют фазовые сдвиги между полосами, что критично для студийного мониторинга. При реализации избегайте паразитных связей между катушками: расстояние между ними должно быть не менее 3 диаметров.

Материал сердечника катушек влияет на потери: ферритовые сердечники снижают габариты, но вносят нелинейности на высоких уровнях сигнала. Воздушные катушки лишены этого недостатка, но требуют большего сечения провода (не менее 1 мм² для токов свыше 2 А). Конденсаторы выбирайте с низким ESR: полипропиленовые (MKP) предпочтительнее электролитических.

Практический пример: для двухполосной системы с частотой раздела 2 кГц и динамиками 8 Ом фильтр второго порядка потребует катушку 0,64 мГн и конденсатор 9,95 мкФ для НЧ, а для ВЧ – 0,32 мГн и 4,97 мкФ. Допуск компонентов не должен превышать 5%, иначе АЧХ сместится на ±100 Гц.

Пассивные фильтры для акустики: схемы и расчеты

Пассивные фильтры в акустических системах строятся на основе комбинаций катушек индуктивности (L), конденсаторов (C) и резисторов (R). Для двухполосной системы с частотой раздела 3 кГц и импедансом динамиков 8 Ом расчет начинается с определения порядка фильтра. Фильтр первого порядка (6 дБ/октава) требует конденсатора емкостью 6,6 мкФ для НЧ-секции и катушки индуктивностью 0,42 мГн для ВЧ-секции. При этом фазовые искажения минимальны, но подавление соседних частот слабое. Для фильтра второго порядка (12 дБ/октава) значения меняются: 4,7 мкФ и 0,33 мГн для НЧ, 10 мкФ и 0,68 мГн для ВЧ. Важно учитывать реальный импеданс динамиков – он часто отличается от номинального на 20–30%, что требует корректировки расчетов.

Схемы фильтров делятся на два типа: последовательные и параллельные. В последовательной топологии элементы L и C включаются последовательно с динамиком, что упрощает расчеты, но увеличивает потери мощности. Параллельные фильтры (например, фильтр Баттерворта) подключаются параллельно динамику, обеспечивая более крутой спад АЧХ, но требуют точного согласования импедансов. Для трехполосных систем с частотами раздела 500 Гц и 4 кГц применяют комбинированные схемы: фильтр второго порядка для НЧ-СЧ и первого порядка для СЧ-ВЧ. При этом катушки индуктивности должны иметь низкое сопротивление (менее 0,5 Ом), а конденсаторы – минимальный тангенс угла потерь (полипропиленовые или металлопленочные).

Практическая реализация требует учета паразитных параметров: индуктивность проводов (0,1 мкГн/м), емкость монтажа (5–10 пФ) и сопротивление контактов. Для фильтров выше второго порядка рекомендуется использовать симуляторы (например, LTspice) с моделями реальных компонентов. При намотке катушек на сердечнике из феррита марки N87 или MPP диаметр провода выбирается из расчета плотности тока 2–3 А/мм². Конденсаторы должны быть рассчитаны на напряжение не менее 1,5×пиковое напряжение усилителя. После сборки АЧХ фильтра проверяется генератором сигналов и осциллографом на соответствие расчетным характеристикам.

Основные типы пассивных фильтров для акустических систем

Пассивные фильтры в акустике делятся на три базовых типа: фильтры нижних частот (ФНЧ), фильтры верхних частот (ФВЧ) и полосовые фильтры. Каждый из них решает конкретную задачу разделения сигнала между динамиками разного типа – низкочастотными (НЧ), среднечастотными (СЧ) и высокочастотными (ВЧ). Выбор типа зависит от конструкции акустической системы, импеданса динамиков и требуемой крутизны спада АЧХ.

Фильтры первого порядка (6 дБ/окт) – простейшие схемы на основе одного реактивного элемента (конденсатора или катушки индуктивности). Их преимущество – минимальные фазовые искажения и простота расчета. Для ФНЧ используется катушка последовательно с НЧ-динамиком, для ФВЧ – конденсатор последовательно с ВЧ-излучателем. Недостаток – низкая избирательность, что приводит к частичному перекрытию частотных диапазонов и возможным интермодуляционным искажениям.

Фильтры второго порядка (12 дБ/окт) строятся на комбинации двух реактивных элементов. Схемы включают:

• ФНЧ: катушка последовательно + конденсатор параллельно нагрузке;
• ФВЧ: конденсатор последовательно + катушка параллельно нагрузке.

Они обеспечивают более резкий спад АЧХ, но требуют согласования импедансов и учета фазового сдвига в 180° между динамиками. При неправильном расчете возможны провалы или пики на частоте раздела, особенно при работе с динамиками разной чувствительности.

Фильтры третьего порядка (18 дБ/окт) используют три реактивных элемента и применяются в высококачественных системах, где критична крутизна спада. Пример схемы ФНЧ: две катушки и конденсатор, включенные по схеме Баттерворта или Линквица-Райли. Такие фильтры минимизируют взаимное влияние динамиков, но сложны в настройке из-за зависимости от импеданса нагрузки и паразитных параметров элементов.

Полосовые фильтры комбинируют ФНЧ и ФВЧ для выделения средних частот. Чаще всего применяются в трехполосных системах для СЧ-динамиков. Расчет ведется отдельно для каждой части фильтра, при этом важно обеспечить симметрию спадов АЧХ и минимизировать фазовые искажения. Типовая схема включает последовательное соединение ФВЧ и ФНЧ с общей нагрузкой.

Фильтры Линквица-Райли (LR) – подкласс фильтров второго и четвертого порядка с оптимизированной фазовой характеристикой. Их особенность – нулевой фазовый сдвиг на частоте раздела, что критично для согласованной работы динамиков. Расчетные формулы для LR-фильтров второго порядка:

• ФНЧ: L = R / (2πf_c), C = 1 / (2πf_cR);
• ФВЧ: C = 1 / (2πf_cR), L = R / (2πf_c),

где f_c – частота среза, R – импеданс динамика. Для четвертого порядка используются две пары элементов с удвоенными значениями.

При выборе типа фильтра учитывайте импеданс динамиков: большинство расчетов ориентированы на номинальное значение (4 или 8 Ом), но реальный импеданс зависит от частоты. Для компенсации используют Zobel-цепи (RC-цепочки параллельно динамику) или корректируют значения элементов фильтра. Например, для динамика с подъемом импеданса на высоких частотах емкость конденсатора в ФВЧ уменьшают на 10–20%.

Материалы элементов влияют на качество звука: катушки с ферритовыми сердечниками дешевле, но склонны к насыщению и нелинейным искажениям. Воздушные катушки лишены этих недостатков, но требуют большего сечения провода для снижения сопротивления. Конденсаторы предпочтительны пленочные (полипропиленовые, полиэфирные) – они стабильны по емкости и тангенсу угла потерь. Электролитические конденсаторы использовать не рекомендуется из-за высоких искажений и ограниченного срока службы.

Расчет номиналов компонентов для фильтров первого порядка

Фильтры первого порядка строятся на основе RC- или RL-цепочек, где частота среза определяется по формуле f_c = 1/(2πRC) для RC-варианта и f_c = R/(2πL) для RL. Для акустических систем типичные значения частоты среза лежат в диапазоне 50–5000 Гц. При выборе резистора учитывайте импеданс динамика: для 4-омной нагрузки оптимальное сопротивление R – 3,3–8,2 Ом, чтобы минимизировать потери мощности. Конденсаторы выбирайте с рабочим напряжением не менее 50 В (пленочные или полипропиленовые для аудиоприменений), а катушки индуктивности – с низким сопротивлением постоянному току (DCR < 0,5 Ом) и сердечником из феррита или воздуха для частот выше 500 Гц.

Пример расчета для фильтра нижних частот с f_c = 1000 Гц и динамиком 8 Ом: выберите R = 6,8 Ом, тогда C = 1/(2π × 1000 × 6,8) ≈ 23,4 мкФ. Используйте ближайший стандартный номинал 22 мкФ с допуском ±5%. Для фильтра верхних частот с той же f_c и R = 6,8 Ом требуется L = 6,8/(2π × 1000) ≈ 1,08 мГн – подойдет катушка 1 мГн. Избегайте электролитических конденсаторов в сигнальных цепях из-за нелинейных искажений; для коррекции фазы в многополосных системах добавляйте последовательный резистор 0,5–1 Ом к конденсатору или катушке.

Схемы и формулы для фильтров второго порядка: кроссоверы Баттерворта

Фильтры Баттерворта второго порядка обеспечивают максимально плоскую АЧХ в полосе пропускания и крутизну спада 12 дБ/октаву. Их расчет требует точного подбора компонентов для достижения заданной частоты среза f_c. Основные схемы реализуются на RC-цепочках с операционными усилителями или пассивных LC-элементах. Для пассивных кроссоверов используют комбинации катушек индуктивности и конденсаторов, где индуктивность L и емкость C определяются по формулам:

• Низкочастотный фильтр (НЧ): L = R / (2πf_c), C = 1 / (2πf_cR)
• Высокочастотный фильтр (ВЧ): L = R / (2πf_c), C = 1 / (2πf_cR)

Ключевое отличие от фильтров первого порядка – фазовый сдвиг на частоте среза достигает 180°, что требует учета при проектировании многополосных систем. Для симметричного кроссовера на 2 кГц при сопротивлении нагрузки 8 Ом расчетные значения составят: L ≈ 0.64 мГн, C ≈ 9.95 мкФ. Применение катушек с низким сопротивлением обмотки (менее 0.5 Ом) критично для минимизации потерь мощности.

Активные реализации на ОУ позволяют избежать потерь сигнала и упрощают согласование с усилителем. Схема с единичным усилением строится на двух ОУ: первый формирует НЧ-звено, второй – ВЧ. Формулы для расчета компонентов:

1. НЧ: R₁ = R₂ = R, C₁ = 1 / (2πf_cR), C₂ = C₁/2
2. ВЧ: R₁ = R₂ = R, C₁ = C₂ = 1 / (2πf_cR)

При проектировании важно учитывать допуски компонентов: отклонение емкости конденсаторов на ±5% смещает частоту среза на ±2.5%. Для точной настройки рекомендуется использовать подстроечные резисторы в активных схемах или катушки с регулируемой индуктивностью. В пассивных кроссоверах предпочтительны полипропиленовые конденсаторы с низким ESR и катушки на ферритовых сердечниках с воздушным зазором для линейности.

Особенности проектирования фильтров третьего порядка и выше

Фильтры третьего порядка и выше обеспечивают крутизну спада АЧХ от 18 дБ/окт и выше, что критично для разделения частот в многополосных акустических системах с минимальными фазовыми искажениями. Основная сложность – необходимость точного согласования импедансов компонентов, так как реактивные элементы (катушки и конденсаторы) взаимодействуют нелинейно, особенно при работе с реальными динамиками, импеданс которых варьируется в зависимости от частоты.

При расчете фильтров высокого порядка (4-го и выше) применяют полиномы Баттерворта, Чебышёва или Бесселя. Баттерворт дает максимально плоскую АЧХ в полосе пропускания, но с умеренной крутизной спада. Чебышёв обеспечивает более резкий спад за счет пульсаций в полосе пропускания (обычно 0,1–1 дБ), что может ухудшать субъективное восприятие звука. Бессель минимизирует фазовые искажения, но требует большего числа компонентов для сопоставимой крутизны.

Для фильтров третьего порядка типичная схема включает последовательное соединение LC-звена и дополнительного конденсатора или катушки. Например, фильтр нижних частот (ФНЧ) третьего порядка строится на основе двух конденсаторов и одной катушки (C-L-C) или двух катушек и одного конденсатора (L-C-L). Критическое значение имеет выбор номиналов: при неверном расчете возникают резонансные пики, искажающие АЧХ. Рекомендуется использовать катушки с низким сопротивлением постоянному току (DCR < 0,5 Ом) и конденсаторы с минимальными потерями (полипропиленовые, емкостью от 1 мкФ).

Фазовые искажения в фильтрах высокого порядка накапливаются пропорционально количеству звеньев. Например, фильтр четвертого порядка вносит фазовый сдвиг до 360° на частоте среза, что может приводить к интерференции сигналов от разных драйверов. Для компенсации применяют инверсное подключение динамиков или цифровую коррекцию фазы. В аналоговых системах эффективнее использовать фильтры с симметричной топологией, например, два последовательных фильтра второго порядка вместо одного четвертого.

Расчет фильтров начинают с определения частоты среза (f_c) и импеданса нагрузки (Z). Для динамиков с номинальным импедансом 8 Ом на частоте среза реальное значение может достигать 12–15 Ом из-за индуктивности звуковой катушки. Это требует корректировки номиналов компонентов по формулам: L = Z / (2πf_c), C = 1 / (2πf_cZ). Для фильтров выше третьего порядка используют таблицы нормированных значений (например, из справочника Золтаревича) или специализированное ПО (WinISD, VituixCAD).

Тестирование фильтров проводят с реальной нагрузкой, а не резистором. Измерения импеданса динамика в диапазоне 20 Гц–20 кГц позволяют скорректировать расчеты. Например, если импеданс на частоте среза составляет 10 Ом вместо расчетных 8 Ом, номиналы компонентов увеличивают пропорционально. Для проверки АЧХ используют генератор сигналов и осциллограф или специализированные анализаторы (например, Dayton Audio DATS). Критерий успешности – отсутствие пиков выше 1 дБ и плавный спад без осцилляций.

Фильтры пятого и шестого порядков применяют в профессиональных системах, где требуется предельная крутизна спада (до 36 дБ/окт). Однако их реализация оправдана только при использовании высококачественных компонентов и точной настройке. В любительских конструкциях чаще ограничиваются третьим или четвертым порядком, так как дальнейшее увеличение сложности не всегда дает пропорциональное улучшение звучания. Ключевой фактор – баланс между крутизной спада, фазовыми искажениями и стоимостью реализации.

Влияние импеданса динамиков на параметры фильтра

Импеданс динамика, зависящий от частоты, критически влияет на расчет пассивных фильтров. Номинальное сопротивление (например, 4 или 8 Ом) – лишь усредненное значение; реальный импеданс на резонансной частоте может превышать номинал в 3–5 раз, а в области высоких частот – снижаться до 0,7–0,8 от заявленного. Это искажает АЧХ фильтра: например, ФНЧ второго порядка с расчетной частотой среза 2 кГц при подключении к динамику с пиком импеданса 20 Ом на 1,5 кГц сместит фактическую частоту среза до 1,6 кГц, а крутизна спада уменьшится с 12 до 9 дБ/октаву. Для компенсации используют корректирующие цепи (Zobel) из резистора и конденсатора, параллельно динамику: R = 1,25·R_ном, C = 1/(2π·f_рез·R), где f_рез – частота резонанса динамика.

При проектировании кроссовера учитывайте минимальный импеданс на рабочих частотах: если динамик имеет провал до 3 Ом на 5 кГц, а фильтр рассчитан на 8 Ом, ток через катушку индуктивности возрастет на 60%, что приведет к перегреву и искажениям. Решение – либо увеличение сечения провода катушки (минимум 0,8 мм² для 8 Ом, 1,2 мм² для 4 Ом), либо перерасчет элементов фильтра под фактический импеданс. Для точного моделирования используйте измеренные кривые импеданса динамиков в симуляторах типа VituixCAD или LTSpice, задавая импеданс как функцию частоты через табличные данные или эквивалентные схемы.

Практическое применение LC-цепочек в разделительных фильтрах

LC-цепочки в разделительных фильтрах акустических систем решают задачу частотного разделения сигнала между динамиками с минимальными фазовыми искажениями. Для двухполосной системы с кроссовером на 3 кГц индуктивность катушки рассчитывается по формуле L = R / (2πf), где R – импеданс динамика (обычно 4–8 Ом), f – частота среза. Например, при R = 6 Ом и f = 3 кГц получаем L ≈ 0,32 мГн. Конденсатор подбирается по формуле C = 1 / (2πfR), что дает C ≈ 8,8 мкФ. Для точной настройки используют полипропиленовые конденсаторы с допуском ±5% и катушки с воздушным сердечником, чтобы избежать насыщения и нелинейных искажений.

В трехполосных фильтрах LC-цепочки комбинируются для создания полос пропускания с разными крутизнами спада. Типовая схема включает фильтр второго порядка для среднечастотного динамика (например, 500 Гц–5 кГц) и первого порядка для твитера. В таблице приведены расчетные значения для системы с импедансом 8 Ом:

При реализации фильтров важно учитывать реальный импеданс динамиков, который может отличаться от номинального на 20–30% в зависимости от частоты. Например, импеданс 8-омного низкочастотника на 100 Гц может возрастать до 12 Ом из-за индуктивности звуковой катушки. Для компенсации используют корректирующие цепи Цобеля, состоящие из резистора и конденсатора, подключенных параллельно динамику. Типовые значения: R = 10 Ом, C = 10–20 мкФ (для НЧ-динамика). Это снижает неравномерность АЧХ и улучшает согласование с фильтром.

Монтаж LC-цепочек требует соблюдения минимальных паразитных параметров. Катушки располагают перпендикулярно друг другу, чтобы избежать взаимной индукции, а конденсаторы – максимально близко к клеммам динамиков. Для фильтров с крутизной 18 дБ/окт и выше (третий порядок) применяют последовательное соединение двух LC-звеньев, где первое звено формирует спад 12 дБ/окт, а второе – дополнительные 6 дБ/окт. Пример: для среза на 2 кГц первое звено – L = 0,64 мГн, C = 9,95 мкФ; второе – L = 0,32 мГн, C = 4,97 мкФ. Такая схема обеспечивает более резкое разделение частот, но увеличивает фазовые сдвиги.

Проверка работоспособности фильтра проводится с помощью генератора сигналов и осциллографа. На вход подают синусоидальный сигнал с частотой, равной частоте среза, и измеряют амплитуду на выходе каждого динамика. В идеале сигнал должен ослабляться на 3 дБ (для фильтров первого порядка) или 6 дБ (второго порядка). При отклонениях более 1 дБ корректируют значения L и C с шагом 5–10%. Для фильтров высокого порядка критично соблюдать полярность подключения динамиков, иначе фазовые искажения приведут к провалам в АЧХ на стыке полос.
