Мини-камера на базе модуля OV2640 и микроконтроллера ESP32-CAM – это компактное устройство с разрешением до 2 Мп, способное передавать видео по Wi-Fi. Для сборки потребуется плата с интегрированным слотом для microSD (до 4 ГБ, формат FAT32), источник питания на 5 В (например, power bank на 2 А) и объектив с фокусным расстоянием 2,1 мм для широкого угла обзора. Модуль поддерживает съемку в JPEG с частотой до 15 кадров в секунду при разрешении 1600×1200 пикселей.
Настройка начинается с прошивки ESP32-CAM через Arduino IDE. Используйте библиотеку ESP32 Camera Driver и пример кода CameraWebServer, предварительно указав параметры пинов: GPIO 32 для питания камеры, GPIO 0 для сброса. Для стабильной работы отключите режим сна (esp_sleep_enable_timer_wakeup(0)) и установите тактовую частоту процессора на 240 МГц. При проблемах с подключением проверьте напряжение на пине 3V3 – оно должно быть не ниже 3,0 В.
Корпус можно напечатать на 3D-принтере из PLA-пластика с толщиной стенок 1,5 мм. Оптимальные размеры: 40×30×20 мм. Для крепления объектива используйте резьбовое кольцо M12×0,5. Если камера будет работать на улице, добавьте силиконовую прокладку между корпусом и объективом для защиты от влаги. Для снижения шумов на изображении при слабом освещении установите ИК-фильтр на матрицу или используйте внешнюю ИК-подсветку на 850 нм.
Питание через micro-USB не всегда надежно – замените разъем на клеммник для подключения литий-полимерного аккумулятора на 3,7 В с контроллером заряда TP4056. Это увеличит автономность до 4 часов при непрерывной съемке. Для удаленного доступа к видео используйте локальный сервер на базе Raspberry Pi с установленным MotionEye или облачный сервис через MQTT-брокер. Не храните данные на microSD дольше 72 часов – частая перезапись снижает срок службы карты.

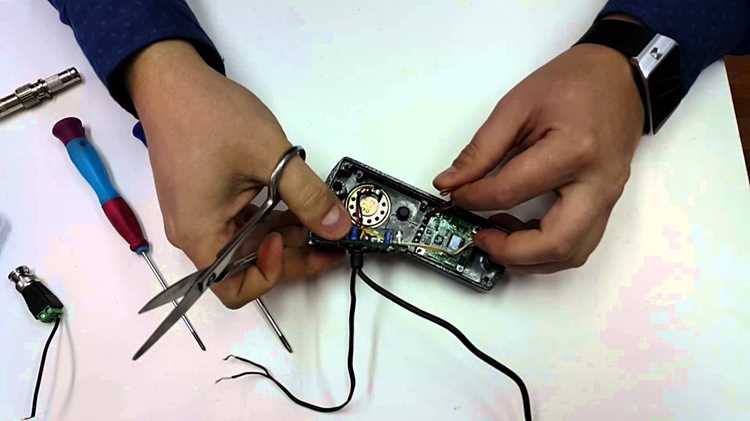

Выбор компонентов для сборки компактной камеры
Основой любой самодельной камеры становится сенсор. Для компактных решений оптимальны модули на базе Sony IMX219 (8 Мп) или OV5647 (5 Мп) – они дешевы, широко распространены и совместимы с Raspberry Pi. Если требуется лучшее качество в условиях слабого освещения, выбирайте IMX477 (12,3 Мп) с размером пикселя 1,55 мкм, но учтите: он крупнее и дороже. Для сверхкомпактных конструкций подойдет OV7670 (0,3 Мп), но его разрешение ограничит применение.
Объектив определяет угол обзора и резкость. Для стандартных задач используйте M12-линзы с фокусным расстоянием 2,8–6 мм – они легко крепятся к сенсорам через адаптеры. Широкоугольные варианты (например, 2,1 мм) дадут угол до 160°, но вносят дисторсию. Если нужна фиксированная фокусировка, выбирайте линзы с маркировкой fixed focus – они не требуют настройки. Для макросъемки подойдут объективы с фокусным расстоянием 16 мм и выше.
Корпус должен защищать компоненты и обеспечивать жесткость конструкции. Алюминиевые профили 2020 или 1515 подойдут для сборки рамы, а 3D-печатные детали из PETG или ABS – для крепления сенсора и объектива. Избегайте PLA: он хрупкий и деформируется при нагреве. Для герметизации используйте силиконовые прокладки или термоусадочную трубку – это критично при съемке на улице.
Питание зависит от энергопотребления сенсора. IMX219 потребляет ~250 мА при 5 В, поэтому достаточно литий-полимерного аккумулятора 18650 (3,7 В, 2600 мА·ч) с повышающим модулем MT3608. Для автономной работы добавьте солнечную панель 6 В, 1 Вт с контроллером заряда TP4056. Если камера будет работать от сети, используйте адаптер 5 В, 2 А с разъемом USB-C или micro-USB.
Обработка данных требует микроконтроллера или одноплатного компьютера. Raspberry Pi Zero 2 W справится с потоковой передачей и базовой обработкой, но для экономии места берите ESP32-CAM – он интегрирован с сенсором OV2640 и поддерживает Wi-Fi. Для записи на карту памяти используйте microSD класса A2 (скорость записи от 90 МБ/с). Если нужна обработка изображений в реальном времени, добавьте Google Coral USB Accelerator для ускорения нейросетей.
Дополнительные компоненты расширяют функционал. ИК-фильтр IR-CUT улучшит цветопередачу днем, а ИК-светодиоды 850 нм позволят снимать ночью. Для синхронизации с другими устройствами добавьте модуль HC-05 (Bluetooth) или LoRa E5 (дальняя радиосвязь). Кнопка с фиксацией 12×12 мм подойдет для ручного спуска, а датчик движения HC-SR501 – для автоматического включения.
Подключение модуля камеры к микроконтроллеру
Для подключения модуля камеры OV2640 к ESP32 используйте интерфейс SCCB (аналог I2C) для управления настройками и параллельный 8-битный порт для передачи данных. Соедините пины модуля: SIOC с GPIO23 (SCL), SIOD с GPIO22 (SDA), PCLK с GPIO21, HREF с GPIO19, VSYNC с GPIO18, XCLK с GPIO0 (или другим свободным пин с ШИМ), а пины данных D0–D7 – с GPIO5, 18, 19, 21, 22, 23, 25, 26 соответственно. Подайте питание 3.3В на VCC и убедитесь, что земля (GND) общая. Для стабильной работы добавьте конденсатор 10 мкФ между VCC и GND модуля. Настройте тактовую частоту XCLK в диапазоне 10–20 МГц через регистр CLKRC (адрес 0x11) – значение 0x01 соответствует 10 МГц при тактовой частоте ESP32 80 МГц.
При работе с STM32 и модулем OV7670 используйте DCMI (Digital Camera Interface) для захвата кадров. Подключите пины: PCLK к PA6, HREF к PA4, VSYNC к PB7, D0–D7 к PC6–PC13. Настройте тактирование DCMI через PLLSAI с частотой 48 МГц (например, для STM32F429) и установите делитель тактовой частоты камеры в регистре COM7 (адрес 0x12) на значение 0x00 для работы в режиме QVGA (320×240). Для снижения шумов экранируйте провода данных и используйте резисторы 22 Ом на линиях PCLK и VSYNC. Перед началом захвата инициализируйте камеру через I2C: запишите в регистр COM10 (0x15) значение 0x02 для инверсии сигнала HREF, а в регистр CLKRC (0x11) – 0x80 для включения внутреннего тактирования.
Настройка питания и стабилизация напряжения
Мини-камера требует стабильного напряжения в диапазоне 3,3–5 В в зависимости от используемого модуля (например, OV2640 работает при 3,3 В, а Raspberry Pi Camera v2 – при 5 В). Для питания подойдет литий-полимерный аккумулятор на 3,7 В с емкостью от 500 мА·ч или батарейный отсек с тремя элементами AA (4,5 В). Избегайте прямого подключения к источнику без стабилизации: скачки напряжения выше 5,5 В могут вывести из строя CMOS-сенсор или контроллер.
В качестве стабилизатора используйте микросхему AMS1117-3.3 или LM1117-5.0 в корпусе SOT-223. Для AMS1117-3.3 входное напряжение должно быть на 1–1,5 В выше выходного (например, 4,5–6 В на входе для получения 3,3 В). Подключите керамический конденсатор 10 мкФ на входе и 22 мкФ на выходе для фильтрации шумов. При токе нагрузки свыше 500 мА установите радиатор на корпус микросхемы – перегрев снижает эффективность стабилизации.
Для снижения энергопотребления добавьте тактовую кнопку или герконовый выключатель в цепь питания. Модули камер потребляют 100–300 мА в активном режиме, поэтому при длительной работе используйте аккумулятор с защитой от глубокого разряда (например, TP4056 с функцией отсечки при 2,5 В). Измерьте ток потребления мультиметром: если он превышает 400 мА, проверьте цепи на короткое замыкание или неисправность модуля.
При питании от USB используйте преобразователь напряжения MT3608 для повышения 5 В до необходимого уровня (например, 6 В для стабилизатора 5 В). Настройте выходное напряжение подстроечным резистором на плате MT3608, контролируя значение мультиметром. Избегайте дешевых DC-DC преобразователей без обратной связи – они генерируют высокочастотные помехи, ухудшающие качество изображения.
Для автономной работы на солнечных батареях подберите панель мощностью 2–5 Вт с выходным напряжением 6 В и контроллер заряда на базе CN3791. Подключите параллельно аккумулятору суперконденсатор 1 Ф для компенсации кратковременных просадок напряжения при включении камеры. Проверьте стабильность питания осциллографом: пульсации выше 50 мВ на частоте 100 Гц приведут к артефактам на видео.
Программирование записи и хранения изображений
Для записи кадров с камеры на базе Raspberry Pi используйте библиотеку picamera2 – она оптимизирована под аппаратное ускорение и поддерживает потоковое сохранение в форматах JPEG, PNG и RAW. Пример минимального кода для захвата изображения: from picamera2 import Picamera2; picam2 = Picamera2(); picam2.start(); image = picam2.capture_file("image.jpg"). Установите разрешение и частоту кадров через picam2.configure(), например, main={"size": (1920, 1080)} для Full HD. Для непрерывной записи в цикл добавьте time.sleep(0.1) между кадрами, чтобы избежать перегрузки процессора.
Хранение изображений организуйте с учетом ограниченного объема microSD-карты. Используйте сжатие JPEG с качеством 85–90% (quality=90 в capture_file()) – это сокращает размер файла на 30–50% без заметной потери деталей. Для длительной работы реализуйте ротацию файлов: создавайте подпапки по дате (datetime.now().strftime("%Y-%m-%d")) и удаляйте старые данные при превышении лимита (например, 10 ГБ). Пример проверки свободного места: shutil.disk_usage("/").free < 10 * 1024**3.
Для удаленного доступа к снимкам настройте локальный HTTP-сервер на Python: python3 -m http.server 8000. Альтернатива – передача файлов по FTP с помощью pyftpdlib или синхронизация с облаком через rclone (поддерживает Google Drive, Yandex Disk). При работе с облачными сервисами шифруйте данные перед отправкой: gpg --encrypt --recipient "user@example.com" image.jpg. Для критичных проектов добавьте контроль целостности файлов через хеши SHA-256: hashlib.sha256(open("image.jpg", "rb").read()).hexdigest().
Сборка корпуса и защита от внешних воздействий
Корпус мини-камеры должен выдерживать механические нагрузки и защищать электронные компоненты от пыли, влаги и температурных перепадов. Оптимальный материал – ударопрочный пластик (например, ABS с толщиной стенок 2–3 мм) или алюминиевый сплав для повышенной жесткости. Для герметизации стыков используйте силиконовые прокладки толщиной 1–1,5 мм или термоклей с низкой вязкостью (например, Loctite 401). Вентиляционные отверстия закройте мелкоячеистой сеткой (размер ячейки ≤ 0,5 мм) или мембраной Gore-Tex для предотвращения попадания пыли при сохранении воздухообмена. При креплении объектива применяйте эпоксидную смолу с наполнителем из алюминиевой пудры для дополнительной виброустойчивости.
| Тип воздействия | Метод защиты | Материалы/компоненты | Критические параметры |
|---|---|---|---|
| Влага (дождь, конденсат) | Герметизация корпуса | Силиконовые прокладки, термоклей, влагопоглотитель (силикагель) | IP65–IP67, толщина прокладки ≥ 1 мм |
| Температура (-20°C…+60°C) | Теплоизоляция и термостабилизация | Пенополиуретан, алюминиевая фольга, термопаста (Arctic MX-6) | Теплопроводность ≤ 0,5 Вт/(м·К), толщина слоя 3–5 мм |
| Вибрация (транспорт, ветер) | Демпфирование и жесткое крепление | Резиновые втулки, эпоксидная смола, стальные винты M3 | Частота собственных колебаний ≥ 50 Гц |
Для защиты от электромагнитных помех используйте экранирующую фольгу из меди или алюминия толщиной 0,1–0,2 мм, заземленную на общий провод платы. При установке на улице закрепите корпус на кронштейне с регулировкой угла наклона (например, на основе шарикового подшипника 608ZZ) и предусмотрите дренажное отверстие диаметром 2–3 мм в нижней части для отвода конденсата.
Тестирование и устранение неполадок в работе устройства
Первичная проверка начинается с подачи питания на плату. Подключите источник напряжения (3,3–5 В) через стабилизатор, если используется Raspberry Pi или аналогичный микрокомпьютер. Измерьте мультиметром напряжение на контактах камеры: допустимое отклонение – не более ±0,2 В от номинала. Если напряжение отсутствует или ниже нормы, проверьте целостность проводов, пайку разъёмов и исправность стабилизатора. Для модулей OV2640 или OV7670 критически важно соблюдение полярности питания – перепутанные контакты VCC и GND приведут к выходу из строя.
Следующий этап – проверка связи камеры с контроллером. Запустите тестовый скрипт на Python (например, raspistill -v для Raspberry Pi) или аналогичный для Arduino/ESP32. Типичные ошибки:
mmal: mmal_vc_component_enable failed– неверное подключение ленточного кабеля или повреждение коннектора CSI. Проверьте фиксацию кабеля в разъёме, очистите контакты спиртом.Camera not detected– отсутствие драйверов или конфликт с другими устройствами. Обновите прошивку контроллера и убедитесь, что вconfig.txt(RPi) раскомментирована строкаstart_x=1.- Чёрный экран при съёмке – неверная настройка экспозиции или неисправность объектива. Проверьте фокусировку (для модулей с ручной настройкой) и освещённость сцены (минимум 100 люкс).
Если изображение передаётся, но с артефактами, проанализируйте их характер:
- Полоски или "снег" – электромагнитные помехи. Уменьшите длину проводов питания, добавьте ферритовые кольца на кабели, экранируйте плату алюминиевой фольгой.
- Размытость по краям – дефект объектива или смещение матрицы. Демонтируйте модуль, проверьте крепление линзы (для OV2640 допуск ±0,1 мм). При необходимости замените объектив.
- Цветовые искажения (например, преобладание зелёного) – неверная балансировка белого. В коде скорректируйте параметры
awb_mode(для Pi Camera) или используйте ручную настройку черезset_awb_gains().
При проблемах с записью видео проверьте скорость SD-карты. Для Full HD требуется класс 10 или UHS-I с минимальной скоростью записи 30 МБ/с. Тестируйте карту утилитой dd в Linux: dd if=/dev/zero of=testfile bs=1M count=100. Если скорость ниже 20 МБ/с, замените носитель. Также убедитесь, что в скрипте указан правильный путь сохранения файлов и достаточно свободного места (минимум 1 ГБ для 10 минут записи в 1080p).
Для диагностики перегрева измерьте температуру чипа камеры после 10 минут работы. Допустимый предел – 60°C. При превышении установите радиатор на процессор контроллера и добавьте активное охлаждение (вентилятор 5 В). Если камера отключается при высокой нагрузке, проверьте мощность блока питания – для Raspberry Pi 4 требуется не менее 3 А. При нестабильной работе в условиях низких температур (<0°C) используйте термостабилизацию (нагревательный элемент на 12 В) или замените модуль на промышленную версию с расширенным температурным диапазоном.
